Гидроизоляция пола — полезные статьи

Гидроизоляция полов материалами «КТтрон»

Техническими специалистами «Завода «КТтрон» разработана технология применения гидроизоляционных обмазочных материалов «КТтрон-7», «КТтрон-10 1К» и «КТтрон-10 2К» для гидроизоляции пола при новом строительстве. Выбор материала осуществляется в зависимости от трещиностойкости конструкции. При высокой трещиностойкости возможно применение жесткой «бронирующей» обмазочной гидроизоляции «КТтрон-7». При возможном появлении трещин во время эксплуатации конструкции (динамические, сейсмические нагрузки) следует применять эластичные обмазочные гидроизоляционные материалы. Состав «КТтрон-10 1К» перекрывает трещины раскрытием до 1 мм, а «КТтрон-10 2К» до 2 мм.

По предложенной технологии осуществляется гидроизоляция помещений по бетону до устройства стяжки.

Преимуществами данного метода являются:

  • Соответствие требованиям СП.
  • Значительное повышение качественных показателей гидроизоляционной защиты помещений с потенциальной опасностью протечек.
  • Применение обмазочной гидроизоляции «КТтрон» укладывается в стандартную технологию строительства и не приводит к увеличению сроков производства работ.
  • Все слои (бетон, обмазочная гидроизоляция «КТтрон», стяжка) – цементосодержащие, что обеспечивает высокую степень адгезии между слоями и однородность покрытия.
  • Отсутствие инородных (рубероид, полиэтилен, ПВХ и т.д.) материалов со слабой адгезией к цементосодержащим составам исключает образование пустот между стяжкой и бетоном, что усиливает гидроизоляцию.
  • Экологичность.
  • Долговечность.

Технология применения обмазочных составов «КТтрон»

  1. Пол необходимо очистить от грязи, пыли, наплывов бетона. При необходимости провести ремонт дефектов бетонирования ремонтными материалами «КТтрон».
  2. Поверхность должна быть увлажнена до полного насыщения влагой, но не быть мокрой.
  3. Внутренние углы заполняются ремонтным составом в виде галтели (можно создать форму галтели выравнивая уложенный раствор донышком бутылки), необходимо дождаться полного вставания ремонтного состава (см. рисунок 1).
  4. Приготовить раствор обмазочной гидроизоляции, соблюдая пропорции и режимы, указан-ные на мешке, в количестве необходимом для применения в течении 30 минут.
  5. Поверхность пола покрыть слоем обмазочной гидроизоляции равномерно, непрерывно толщиной 1,5 мм. Наносить строго в одном направлении. Материал наносится щеткой с нейлоновой щетиной и длиной ворса 50-100 мм.
  6. При необходимости устройства гидроизоляции стены, например в ванной комнате, обмазочную гидроизоляцию поднять до потолка. При отсутствии такой необходимости гидроизоляцию нанести на стену на высоту 150-200 мм от пола.
  7. Для усиления трещиностойкости обмазочной гидроизоляции по примыканию стена/пол в нанесенный первый слой следует утопить стеклосетку с ячейкой 5х5 мм. Стеклосетку заранее нарезать полосами шириной 20-25 см.
  8. В местах стыковки сетку класть внахлест 50-100 мм.
  9. Через 3-4 часа нанести второй слой перпендикулярно первому. Нанесение второго слоя возможно производить при помощи шпателя.
  10. Работы по устройству стяжки поверх гидроизоляционного покрытия производить не ранее чем через 24 часа после укладки второго слоя. Следует избегать механических повреждений гидроизоляционного покрытия.


1 – «КТтрон-7», «КТтрон-10 1К» или «КТтрон-10 2К»; 2 – галтель радиусом не менее 50 мм


из ремонтного материала «КТтрон-3»; 3 – защитная стяжка
Рисунок 1. Гидроизоляция примыкания стена/пол

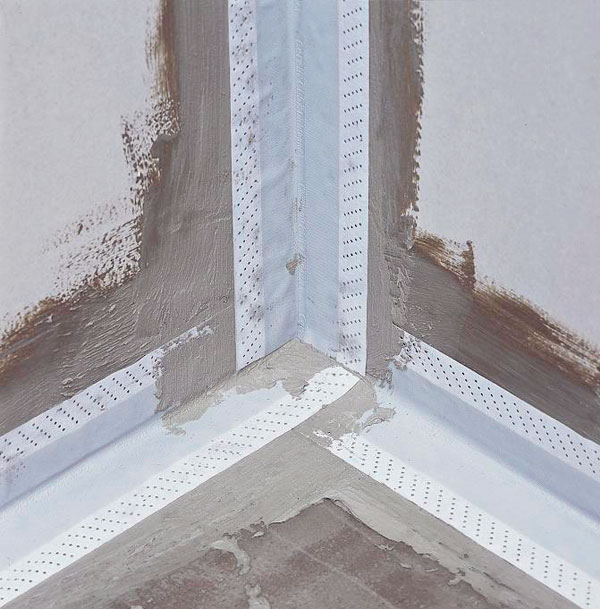

Гидроизоляция примыканий стена/пол эластичными гидроизоляционными лентами

Особую надежность гидроизоляции пола придаст применение по примыканию стена/пол эластичных гидроизоляционных лент: «КТтрон-Гидролента PWP»; «КТтрон-Гидролента DSL»; «КТтрон-Гидролента DSL-PERFOR».

Клеящим составом для «КТтрон-Гидроленты» служат обмазочные эластичные гидроизоляционные растворы «КТтрон-7», «КТтрон-10 2К», «КТтрон-10 1К».

После завершения работ по подготовке поверхностей следует нанести кистью или шпателем слой гидроизоляционного раствора на прилегающие поверхности стыка. Зона нанесения должна быть на несколько сантиметров больше, чем ширина наклеиваемой ленты или манжеты (см. рисунок 2).

Перед укладкой гидроизоляционной ленты на поверхность приклеиваются внешние и внутренние углы, настенные и напольные манжеты. Лента отрезается по размеру и укладывается вдоль шва (стыка, угла) в свеженанесенный влажный слой гидроизоляционного раствора. Гидроизоляционная лента укладывается таким образом, чтобы она полностью закрывала шов (стык). При укладывании на угол следует обращать внимание на одинаковое покрытие примыкающих поверхностей. Для наиболее плотного прилегания к поверхности следует вдавить гидроизоляционную ленту, углы, манжеты в нанесённый раствор гладким шпателем или валиком. Следует добиться полного удаления воздушных пузырей.

Стыки лент, угловых элементов и манжет следует укладывать внахлёст 50 – 70 мм. Второй слой гидроизоляционного раствора следует наносить поверх края ленты, закрывая ее полностью. Предыдущий гидроизоляционный слой должен быть затвердевшим, но ещё влажным. При необходимости, выполнить гидроизоляцию всей конструкции. Гидроизоляционные растворы «КТтрон-7», «КТтрон-10 2К», «КТтрон-10 1К» наносятся на прилегающие поверхности согласно инструкции по применению.


1 – «КТтрон-7», «КТтрон-10 1К» или «КТтрон-10 2К»; 2 – «КТтрон-Гидролента PWP»,
«КТтрон-Гидролента DSL» или «КТтрон-Гидролента DSL-PERFOR»; 3 – галтель радиусом
не менее 50 мм из ремонтного материала «КТтрон-3»; 4 – защитная стяжка
Рисунок 2. Гидроизоляция примыкания стена/пол гидроизоляционными лентами



Оптимизация технологического процесса при производстве работ

Рекомендации для отделочников.

При заходе в квартиру, в первую очередь, следует произвести подготовку полов в санузлах и ванных комнатах.

На подготовленные полы следует нанести два слоя обмазочной гидроизоляции «КТтрон». В то время, когда нанесенный материал встает, можно производить работы в комнатах и кухне. Через 24 часа после нанесения второго слоя на готовое гидроизоляционное покрытие можно заливать стяжку.

Тем самым можно добиться необходимого соблюдения технологического процесса без срыва производственных планов.

Гидроизоляция примыканий – Геккон

На нашем ресурсе достаточно много информации по «подземным» протечкам воды. Вы, посетитель нашего сайта, вероятно, уже знаете, что гидроизоляция строений ниже уровня земли – крайне важный момент. Проводится она не только для того, чтобы избежать визуальных признаков протечек или порчи имущества, но и для защиты всего здания от полного и неминуемого разрушения. Вы можете столкнуться с необходимостью таких работ в подвале обычного жилого дома, огромного паркинга, технических заглублений как, например, лифтовой приямок, а также крупных промышленных сооружений — тоннелей  и т.

д.

Помимо остальных (места инженерных вводов, швов бетонирования и трещин и разумеется деформационных швов), одним из наиболее распространенных узлов, которые склонны пропускать воду, является узел примыканий пол-стена или стена-потолок. Здесь достаточно высока вероятность затопления грунтовыми водами.

Если ваш подвал дал течь и у вас есть подозрение, что всему виной – примыкание, оцените масштаб проблемы, просушив мокрые участки тепловой пушкой. После этого можно по мокрым высылам определить источник проблемы.

Полость, по которой проходит влага, как и в остальных случаях герметизируется с помощью инъекций полиуретановых смол Геккон ИПЭ, а также установки гидропломбы.

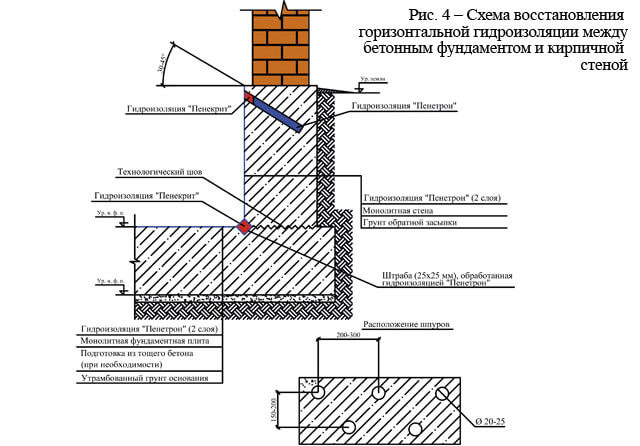

Соответственно приведенной схеме, примыкание расшивается под 45 градусов и герметизируется одним из гидрофобных материалов. Далее также под 45 градусов в стену через инъекционные пакеры нагнетается полиуретановый материал, который герметизирует шов.

Как правило, не удается ограничиться инъектированием конкретного места, где присутствует намокание.

К сожалению с участка, где гидроизоляция выполнена вода уходит как раз в те места, где ничего ей пока не мешает. Так что приходится брать в работу всю длину примыкания, которое течет.

После проведения этого, казалось бы, несложного комплекса работ, можно по праву распоряжаться сухим подвальным помещением, будь то просто технический подвал или подземный паркинг.

Каталог — Гидроизоляция примыкания стена-пол

Задача Ликвидация протечек через шов примыкания стена-пол
Решение Герметизация шва примыкания стена-пол методом
Материалы Инъекционный материал на основе полиуретана с низкой вязкостью (например: Dehnbarg NV). Материал для заделки шпуров. Чистящее средство для промывки и консервации насоса (например: Dehnbarg Losungsmittel)
Оборудование и аксессуары Однокомпонентный инъекционный насос (например: Larius Miro), разжимные металлические пакеры серии ОРК 10/100 мм
Подготовительные работы • Обеспечить свободный доступ к месту производства работ;
• Обеспечить бесперебойную подачу электроэнергии;
• Разметить сетку для бурения шпуров;
• Произвести бурение шпуров (шпуры бурятся под углом 45°, расстояние м/у шпурами ½ толщины конструкции, глубина бурения ¾ толщины конструкции. При   бурении шпуров обязательно пересечь шов примыкания.
• Очистить шпуры от пыли и грязи.
Основные работы • Монтаж инъекционных пакеров;
• Инъектирование – 1 этап;
• Инъектирование – 2 этап;
• Мониторинг поверхности;
• Демонтаж пакеров;
• Заделка шпуров



Самое популярное

  • INJEKTO MXP-10(DESOI HP-60ZD)

  • INJEKTO MXP-15 (ШЭН-MINI)

  • Larius Minipegaso

  • Larius Jolly

  • Larius Miro

  • INJEKTO MXP-20(ШЭН-1, Valther MINI)

  • INJEKTO MXP-25(ШЭН-2, Valther-2)

  • INJEKTO MXP-30(ШЭН-3, BMP-6)

  • Ip-1

  • Mс-I700

Где мы находимся
Наш офис: Новая Москва, мкр. Родники, д.2. Офис — 41.

Гидроизоляция пола своими руками | opolax.ru



Вступление

Гидроизоляция пола защищает помещение не только от проникновения влаги извне, но и не защищает от протечек из помещения.

Зачем нужна гидроизоляция пола

В квартире гидроизоляцию делают перед устройством мокрой стяжки, чтобы вода не уходила из цементного раствора и стяжка высыхала равномерно. В частном доме особое внимание уделяют гидроизоляции подвала, гаража и первого этажа. В подвале гидроизоляция защищает дом от проникновения грунтовых, ливневых, дренажных вод и вод канализации. Если вы неправильно сделали выгребную яму или построили туалет с ямой вместо системы фильтрации, то рано или поздно сточные воды доберутся до вашего дома.

Основные виды гидроизоляции

Согласно нормативным документам и практике работ, возможны следующие виды гидроизоляции пола:

  • Гидроизоляция оклейкой рулонными материалами;
  • Гидроизоляция пола окрасочная;
  • Гидроизоляция монолитная;
  • Гидроизоляция штукатурная;
  • Пропиточная гидроизоляция пористых поверхностей;
  • Засыпная гидроизоляция.

На практике, для устройства полов в квартирах и  частных домах, применяют рулонную гидроизоляцию, включая простой настил полиэтиленовой пленки для плавающих стяжек, окрасочную гидроизоляцию жидкими полимерными мастиками. Реже, делается монолитная гидроизоляция из водонепроницаемых растворов или мастик на основе битума (асфальта). Для бетонных полов становится популярной жидкая проникающая гидроизоляция пенетронными и пенекритными составами.

Основной принцип оклеечной и окрасочной гидроизоляции

  • Правильная гидроизоляция полов должна включать гидроизоляцию примыканий и швов: плита-плита (стыки), стена-плита, стена-стена (угол). Кроме это, нужно изолировать все заделанные отверстия и трещины в полу. Пример гидроизоляции в ванной можно посмотреть на видео:ремонт квартир видео смотреть
  • Наносится гидроизоляционный слой не только на пол, но и напускается на стены на 15-20 см.
  • Любую гидроизоляцию нужно защитить от повреждений стяжкой.

Типы изолирующих материалов

Рассмотрим типы изолирующих материалов, используемых в ремонте, квартир и домов. Можно выделить три основных типа изолирующих материалов используемых во время ремонта жилых помещений.

  • Полимерные мастики;
  • Полимерцементные сухие смеси;
  • Рулонные изолирующие материалы.

Разберем каждый тип изолирующих материалов.

Полимерные мастики для гидроизоляции

Полимерные мастики используются в окрасочной гидроизоляции.

1. В небольшом пространстве квартир жидкие полимерные мастики, это самый популярный гидроизолятор. Его популярность определяется простотой использования.

2. Мастика продается в готовом виде, в ведрах. По консистенции она напоминает густой «кисель». Производятся такие мастики из полимеров, разведенных водой. В качестве полимеров берутся полиуретаны, каучук, акрил, бутадиен-стирол и т.п.

3. Наносятся они на практически любую поверхность: бетон, цементные стяжки и штукатурки, гипсоволокнистые плиты, Кнауф суперпол, и т. п.

4. Наносятся жидкие мастики на сухую, обеспыленую поверхность кистью или валиком. Рекомендуется нанесение как минимум в два слоя. Сохнет мастика 12-14 часов. После высыхания образуется гидроизоляционный слой, напоминающий резину. Чтобы избежать пропуски, в изоляции, мастики делают цветными, обычно голубого или светло-зеленого цвета.

5. Относительный недостаток таких мастик это высокая цена.

Технология окрасочной гидроизоляции

Поверхность, которую нужно обработать, обычно это все стыки стен и пола в комнате, нужно очистить от жира и краски. Поверхность, на которую будет наноситься мастика грунтовать, грунтовкой глубокого проникновения (не перепутайте с поверхностной грунтовкой, она закроет поверхность, и мастика не проникнет в поверхность).

После высыхания грунтовки наносится мастика. Наносится мастика кистью или узким валиком. Важно, промазывать всю поверхность без пропусков. В ванной покрывают мастикой пол и 20 см стены плюс все углы. В комнате, в которой будет устраиваться стяжка,  покрывают только углы и стыки пола и стен. Пропусков поверхности не промазанных мастикой быть не должно. Лучше нанести мастику два раза, это гарантировано обеспечит гидроизоляцию.

Гидроизоляция пола полимерцементными сухими смесями

Этот вид гидроизоляции относится к штукатурной гидроизоляции. Полимерцементные сухие смеси это строительная смесь, в состав которой входит цемент и полимерные добавки. Обычно это однокомпонентная смесь, которая готовится разбавлением водой.

По сути, это штукатурный раствор с высокой эластичностью раствора, который после застывания не пропускает влагу. Обычно таким полимерными смесями штукатурят стены ванных и туалетов и стен «смотрящих» на улицу.

Технология штукатурной гидроизоляции

Сухими смесями, для гидроизоляции, промазываются углы в помещении. Места гидроизоляции зачищаются металлической щеткой. Поверхность бетона увлажняется. Готовится сметанообразный раствор, которым промазываются углы во всем помещении. Второй слой наносится не позднее чем через 6 часов. Здесь описана общая технология, особенности каждой смеси читайте на упаковке купленной смеси.

Рулонные изоляционные материалы

Рулонные изоляционные материалы можно назвать традиционным материалом. В ремонте квартир они нашли широкое применение при устройстве цементно-песчаных стяжки. Здесь нужно различать рулонные изоляционные материалы по способу укладки. Разделение здесь простое, одни материалы клеятся, то есть имеют клеящий край, другие материалы нужно наплавлять, то есть скреплять их газовой горелкой.

Гидроизоляция пола рулонными материалами — технология

Бетонный пол нужно очистить от грязи и пыли. На поверхности не должно быть никакого строительного мусора. (Он может повредить изолятор). Укладывается самоклеющейся рулонный материал полосами с напуском равным ширине края с клеем. На стены делается напуск 15-20 см.

На этом все! Напомню, гидроизоляция пола обязательна в ванной и других «мокрых» помещений, на стыках пола и стен в комнатах при устройстве наливного пола и стяжки. Обязательна гидроизоляция рулонными материалами при устройстве цементно-песчанной стяжки. В некоторых случаях, рулонный гидроизолятор меняют на полиэтиленовую пленку.

Другие статьи раздела: Подготовка пола

Популярное на сайте



Гидроизоляция Примыкания Пол — Стена в СПБ

Полиуретан – это новое нестандартное и вместе с тем эффектное решение традиционных задач по гидроизоляции, неистираимости и ударостойкости.



  • Ударостойкость, неистираемость и презентабельный внешний вид полиуретанов позволяет применять их для покрытий полов, лестниц, стен и крыш. Полиуретан сглаживает острые углы, демпфирует удары, чего не «смогут» традиционные покрытия. Такие как плитка, бетон, металл.
до нанесения покрытия
с нанесенным покрытием Tuff Stuff

  • Напыление позволяет создавать неразрывную систему горизонтальных, вертикальных поверхностей и конструкций. Неразрывность покрытия формирует гидроизоляционные свойства, с успехом применяемых на крышах, открытых балконах, террасах.
покрытие Tuff Stuff на крыше

  • На пищевых предприятиях возникает задача противогрибковой защиты. Такая же задача встаёт и перед владельцами подвалов  частных домов. Вот примеры решения такой задачи: примыкания в производственных цехах рыбного комбината «Рок»(Санкт-Петербург) и потолки в душевых хлебозавода «Каравай»(Санкт-Петербург)



Стадии работ по нанесению покрытия:
  • Удаление старого покрытия
  • Очистка (подготовка поверхности), матирование
  • Обеспыливание поверхности
  • Оклейка (маскировка) зоны нанесения покрытия
  • Обезжиривание
  • Нанесение полиуретанового грунта
  • Нанесение покрытия напылением, специальным оборудованием. Необходимая толщина покрытия достигается количеством проходов. Рекомендуемая толщина на пол не менее 2 мм.
  • Расклейка
  • Нанесение ультрафиолетовой защиты (защита от выгорания цвета).

Подытожим задачи, которые решаются при использовании полиуретана взамен плитке, стеновым, напольным или кровельным покрытиям:

  • Гидроизоляция от протечек
  • Противогрибковая защита
  • Ударостойкая защита
  • Противоскольжение
  • Защита от истирания
  • Демпфирующее покрытие
  • Комфорт в использовании (приятны на ощупь)
  • Теплоизоляция
  • Звукоизоляция

Выкружка из цементного раствора подробная технология устройства работ галтель

Задача

В местах примыкания конструкции пол/стена, где две плоскости соединяются под прямым углом, возникают высокие напряжения, вследствие динамических колебаний и температурных деформаций расширения/усадки.

Для компенсации нагрузок в местах примыкания пол/стена и предотвращения последующих дефектов в слоях гидроизоляционных материалов выполняется выкружка из цементного раствора (галтель).

Решение

Для компенсации напряжений выполняется выкружка из цементного раствора (галтель) с применением гидроизоляционного ремонтного материала Resmix WDM и эластичной гидроизоляционной ленты Resmix DW.

Технология выполнения работ

Подготовка основания

На стыке стена-пол делается штроба на глубину не менее 20 мм.

Поверхности шва и стыка очищаются от веществ, снижающих прочность сцепления выкружки с основанием: грязь, пыль, масла, жир, краска, ржавчина. Отслаивающиеся, разрушенные элементы и цементное молочко удаляются механическим способом, водоструйной или пескоструйной установкой.

Перед устройством выкружки из цементного раствора (галтели), поверхности шва и стыка должны быть матово-влажными, без блеска.

Выкружка из цементного раствора. Технология нанесения.

На примыкание стена/пол для заполнения расшитого шва наносится гидроизоляционный материал Resmix WDM, шириной слоя превышающим ширину гидроизоляционной ленты на 2-3 см.

В свежий слой укладывается гидроизоляционная лента и вдавливается гладким шпателем или валиком. При укладке ленты следует избегать растяжений, перекосов и образования воздушных полостей. Стыки ленты укладываются с нахлестом не менее 5 см.

После укладки гидроизоляционной ленты Resmix DW наносится повторный слой гидроизоляции с формированием выкружки из цементного раствора размером 30х30 мм с радиусом скругления не менее 20 мм.

Последующее нанесение гидроизоляционных покрытий выполняется с заведением на созданную выкружку (галтель).

Уход за поверхностью выкружки из цементного раствора (галтели)

Необходимо обеспечить влажностный уход за нанесенной галтелью, для предотвращения быстрого высыхания поверхности и опасности образования трещин в течение 24 часов при нормальных условиях, а при воздействии прямых солнечных лучей и ветра в течение 48 часов. Для защиты поверхности рекомендуется применять пленкообразующий состав Resmix NB.

МАТЕРИАЛЫ ДЛЯ УСТРОЙСТВО ВЫКРУЖКИ ИЗ ЦЕМЕНТНОГО РАСТВОРА

Как сделать гидроизоляцию пола своими руками.

Гидроизоляция пола представляет собой целый комплекс работ, проведение которых обеспечит защиту помещения от негативного воздействия влаги. Для того, чтобы не допустить разрушения основания, необходимо подобрать качественный гидроизоляционный материал от надёжного поставщика. Гидроизоляция пола нужна, когда речь идёт о стяжке в санузлах, стяжке фундамента, погреба, подпола — пол в заглубленном помещении, контактирующий с влажными грунтами. Выбор материала для гидроизоляции будет зависеть от задачи, так как тема с гидроизоляцией пола достаточно обширна, рассмотрим подробнее. Для того, чтобы определиться с технологией, нужно начать с конструкции самого пола.

Почему необходимо проводить гидроизоляцию бетона?

Монолитное строительство наиболее оптимально и популярно сегодня, тем не менее основной технологией производства фундамента являются сборные железобетонные блоки. Для того, чтобы они смогли выдерживать большие нагрузки, внутри армируются сталью. Вода может проникать как через стыки, так и через сам бетон. Происходит это по той причине, что бетон — пористое основание с микроскопическими трещинами и для того, чтобы предотвратить разрушительное воздействие влаги на арматуру и само основание нужна хорошая гидроизоляция для пола и стен, в противном случае ослабленное основание может разрушиться под воздействием влаги. Лучшим гидроизоляционным вариантом является обмазочная гидроизоляция для пола и других оснований.

Гидроизоляция бетонных полов и её типы:

На самом деле видов гидроизоляций пола много (окрасочная, штукатурная, оклеечная, инъекционная и т. д.), но мы рассмотрим только обмазочную гидроизоляцию по той причине, что такая гидроизоляция для пола имеет ряд преимуществ. Цементная и полимерная гидроизоляция выгодно отличается от битумных гидроизоляций. Прогрессивным решением прошлого века была битумная гидроизоляция, но после было выявлен, что по своей химической природе бетон и битум несовместимы, так как не имеют нужной адгезии и быстро разрушаются, кроме того помимо разрушения самого защитного слоя разрушается и поверхностный слой бетона. Такие материалы канцерогены, горючи- это значит, что необходимо соблюдать особые правила в процессе нанесения и эксплуатации, имеет ограниченные сроки эксплуатации, непаропроницаема. При финишной отделке необходимо нанести толстослойные стяжки, применяя металлическую сетку на вертикальных основаниях, которая может впоследствии нарушить её целостность.

Этапы гидроизоляции пола в доме по грунту.

Бетонное основание по грунту с 0 представляет собой пирог и включает в себя разные материалы:

1. Для начала нужно выровнять грунтовое основание, при этом удалив плодородный слой земли.

2. На основании, которое было ранее подготовлено распределяется слой гравия, его фракция не должна быть больше 5 см. Тщательно утрамбовав его, проводим выравнивание. Толщина этого слоя должна быть не меньше, чем 20 см, если залегание грунтовых вод близко, то и все 50 см.

3. На слой с гравием насыпаем песок (слой от 10 до 40 см), пропитав водой его нужно хорошо утрамбовать.

4. Поверх песочного слоя мы накладываем геотекстиль, который выполняет функцию амортизатора.

5. После этого настилают рулонный гидроизолант с нахлестом на примыкающие стены на высоту примерно 15 см.

6. Слой песка.

7. Устраиваем выравнивающую стяжку из пескобетона марки М200, толщиной не менее 40мм с армированием стальной сеткой.

8. По стенке устраиваем гидроизоляцию материалом GLIMS PRO WP FLEX 2 K или GLIMS GreenResin по соответствующей им технологии в 2 слоя.

9. После чего делаем слой с утеплителем (экструдированный пенополистирол).

10. По всему периметру на стыках стена/пол прокладывается демпферная лента, которая компенсирует расширения стяжки пола, возникающие под воздействием температурных перепадов.

11. Можно приступать к армированию и заливке бетонного слоя, который выполняется из бетона марки прочности не ниже М200 на толщину не менее 80мм.

12. Затем необходимо провести проверку основания на ровность, обработать стыки, закрыть выбоины специальными цементными растворами.

13. Хорошо очистить поверхность, прогрунтовать и можно приступать к финишному покрытию.

Этапы гидроизоляции пола в квартире.

Перед тем как приступить к самой гидроизоляции пола необходимо проверить есть ли перепады по основанию.

Проверяем вертикальные основания (стены), если при ремонте стены были выровнены не очень качественно и перепад от пола до потолка составляет до 20 мм, от одного угла до угла в пределах 10-15 мм, что говорит о выборе материала в сторону штукатурной смеси, которая позволит нам выровнять стены в правильную геометрию за одно нанесение. Теперь проверяем перепад по горизонтальному основанию (пол) в ванной комнате. В этом случае не требуется предварительного выравнивания, так как мы будем укладывать электрический подогрев в зоне душевой кабины. Мы уложим кабель подогрева пола и закроем его наливным полом, что позволит нам и выровнять пол и выполнить укладку подогрева пола. Такая система укладки наиболее правильная и долговечная, так как позволяет избежать пустот вокруг кабеля подогрева пола и позволит равномерно прогревать пол в зоне укладки подогрева. В качестве финишного материала используем керамический гранит на пол размером 300*300 мм и стеклянную мозаику размером 28*28 мм на стены.

Материалы, которые нам потребуются:

1. Штукатурная смесь цементная — GLIMS Velur

2. Пол наливной цементный — GLIMS CF-40

3. Клеевая смесь для керамического гранита и мозаики – GLIMS WhiteFix

4. Затирка для межплиточных швов водостойкая – GLIMS Fuga

5. Гидроизоляция обмазочная – GLIMS ВодоStop или эластичная гидроизоляция GLIMS GreenResin и гидроизоляционная лента – GLIMS Corner

7. Грунт глубокого проникновения – GLIMS PrimeГрунт

Этапы выполнения работ:

  • Наносим грунт на стены и пол из из расчета 150-200 гр на 1м² в один слой, этого будет вполне достаточно для обеспыливания, улучшения адгезии и выравнивания впитываемости.
  • Выполняем нанесение гидроизоляционного состава на примыканиях стена/пол и по всей площади пола с заходом на стену 10 см. Даем высохнуть 1 слою 20-40 минут и наносим 2 слой (GreenResin). Тоже самое только наносим ВодоStop и укладываем ленту Corner в примыкания стена/пол, гидроизоляция наносится по всей площади пола с заходом 10 см на стену.
  • Устанавливаем маяки на клей для плитки, для этого подойдет самый простой, по стенам с учетом перепадов и даем подсохнуть (затвердеть).
  • Так как время жизни штукатурки в емкости для замешивания 4 часа, то и замешивать штукатурную смесь мы будем по 2 мешка, а не по одному, это сильно ускорит выполнение работ по выравниванию стен. Штукатурная смесь GLIMS Velur очень легкая в нанесении и мягкая при разравнивании, не требует специальных навыков штукатура-маляра.
  • Пока нанесенная штукатурная смесь сохнет, у нас с Вами есть время для выполнения работ по укладке подогрева пола и выравнивания, то есть готовим основание под укладку керамического гранита.
  • Гидроизоляция уже нанесена на пол и по этому нам достаточно протереть влажной ветошью, а использовать грунт глубокого проникновения – GLIMS PrimeГрунт уже нет необходимости.
  • Укладываем – подогрев пола и закрепляем на основании клеем для плитки.
  • Так как ванная комната – помещение с повышенной влажностью и как часто бывает с протечками или разливом воды, именно поэтому мы будем использовать наливной пол на цементном вяжущем, т.е. стойкий к водной среде, что сделает пол долговечным.
  • Для ускорения выполнения работ замешиваем сразу по два мешка наливного пола, выливаем поверх подогрева пола и прокатываем игольчатым валиком с пластиковыми иглами, оставляем высыхать на 24 часа.  На следующий день по наливному полу можно смело ходить и продолжать работы.
  • Теперь можно приступать к облицовке стен мозаикой. Перед началом работ по облицовке необходимо прогрунтовать штукатурку из расчета 150-200 гр на 1м², здесь так же отлично подойдет GLIMS PrimeГрунт. Так как мозаика стеклянная и полупрозрачная то выберем клей на основе белого цвета GLIMSWhiteFix, это позволит не менять оттенок мозаики и по назначению и характеристикам данная клеевая смесь подходит как нельзя лучше. GLIMS WhiteFix позволит нам использовать максимально тонкий слой клеевой смеси 1-2 мм, что значительно снизит ошибки при укладке мозаики и как следствие позволит получить наилучший результат.
  • По окончании укладки мозаики на стены, приступаем к укладке керамического гранита на пол. Для этого так же можно использовать клеевую смесь GLIMS WhiteFix и поскольку размер керамического гранита 300*300 мм и основание у нас абсолютно ровное, так как мы его выравняли с помощью наливного пола GLIMS CF-40, тогда и толщина клеевой смеси рекомендовано всего 3 мм, что делает стоимость работ весьма не высокими по стоимости. Оставляем высыхать на 24 часа.
  • Характеристики клеевой смеси GLIMS WhiteFix позволяют затирать межплиточные швы уже через 24 часа после окончания работ по укладке плитки и для этого мы будем использовать GLIMSFuga. Данная затирка обладает высокой пластичностью, малой фракцией – всего 0,1 мм, что позволяет легко выполнить работу по затирке швов своими силами. Так как укладку плитки мы начали выполнять со стен значит и затирать начнем со стен. Не останавливая работ по затирке, переходим на пол и продолжаем затирку швов. Пока мы затирали пол прошло достаточно времени для высыхания затирки на стенах и теперь можно приступать к удалению излишков затирки GLIMS Fuga.





Водонепроницаемые барьеры требуют соединения двух поверхностей

Проблема барьера

Для обеспечения бесшовного водонепроницаемого барьера необходимо следить за местом, где палуба или крыльцо соединяется с другой конструкцией, такой как дом, внутренний дворик, забор или даже поддерживающие балки. Это также относится к напылению внутри полов, где они соединяются со стеной или ступенями. Дождь или промывочная вода могут попасть в щели без покрытия в местах крепления поверхности для ходьбы. Простое уплотнение в конечном итоге приведет к разрушению конструкции, что приведет к гниению древесины, растрескиванию бетона, росту плесени и бактерий.

Лучше всего заделать трещины, а затем распылить, по крайней мере, частично вверх по вертикальному сечению. Для разных поверхностей может потребоваться разная подготовка и грунтовка, поскольку материал ArmorThane распыляется на дерево, бетон или даже кирпич и камень.

Соединение стены с бетоном

Для соединения двух прямоугольных поверхностей можно использовать фасок. Он создает два второстепенных шва вместо основного и, как правило, дает более эстетичный край. Чтобы соединить внешнюю стену и пол, фаска прикладывается к шву, а затем прикрепляется нашей тканой стекловолоконной лентой ArmorTape.Слой грунтовки и полимерное покрытие наносят как на пол, так и на всю вертикальную стену, или на высоту, достаточную для покрытия проклеенных швов, обычно от трех до четырех дюймов. Верхний слой может быть добавлен для защиты цвета или УФ-излучения.

Если покрытие стыкуется с бетоном, на который не следует наносить покрытие, или с другим материалом, лучше всего выпилить канавку шириной четверть дюйма (глубиной и шириной) там, где древесина встречается с бетоном. Грунтовка, полимер и финишный слой ArmorThane наносятся на древесину и в канавку для надлежащего уплотнения.

Соединение сайдинга с деревом

В случае деревянного настила, который упирается в сайдинг, следует применить металлический гидроизоляционный слой, чтобы закрыть трещину. ArmorTape применяется для герметизации гидроизоляции древесины перед нанесением покрытия.

Лента также используется для закрытия трещин между деревянными досками. Затем на настил напыляют грунтовку ArmorThane, полиуретан или полимочевину и верхний слой.

Водонепроницаемый барьер

Эти процессы обеспечат годы легкого обслуживания с водонепроницаемым барьером. Как верхняя поверхность, так и нижележащая структура устойчивы к атмосферным воздействиям, пешеходному потоку и перемещению мебели.

Примечание. Эти рисунки представляют собой рекомендации по установке систем покрытий ArmorThane. Эти сведения следует использовать только в качестве ориентира. Решения по окончательным деталям должны быть приняты заказчиком после оценки условий на площадке, требований кодекса и других стандартов. Пожалуйста, прочтите всю информацию в технических паспортах продукта, руководстве по эксплуатации и паспортах безопасности материалов (MSDS) перед нанесением любой системы покрытия ArmorThane.

Также ознакомьтесь с этими статьями о лучших способах крепления, гидроизоляции и покрытия деревянных настилов и бетонных террас / веранд, а также защиты ландшафтных водных объектов.

Обзор решений по гидроизоляции

Все фотографии любезно предоставлены Hoffman Architects

Ричардом П. Кадлубовски, AIA
Нарушения гидроизоляции легче не заметить, чем проблемы с кровлей, поэтому профессионалы в области дизайна, как правило, меньше о них слышат. Однако по сравнению с проектом по замене кровли, ремонт низкоуровневого или внутреннего помещения может быть гораздо более разрушительным и дорогостоящим.

В то время как протечку в крыше обычно можно определить с помощью простых испытательных щупов, диагностика нарушений гидроизоляции может оказаться сложной задачей. Даже кажущаяся поверхностная протечка может быть признаком скрытого износа, связанного с влажностью. Для подвалов, сводов, туннелей и водных объектов часто требуется выемка вскрышных пород; на коммерческих кухнях или в вестибюлях нередко снимается и заменяется фурнитура и отделка.

В большинстве коммерческих и институциональных приложений полный проект по замене кровли обычно можно ожидать каждые 20 лет или около того.Гидроизоляция, поскольку к ней трудно получить доступ, должна иметь расчетный срок службы, равный сроку службы здания — к сожалению, при таком большом количестве возможностей повреждения, неправильной конструкции или плохого исполнения она может выйти из строя задолго до своего срока. Когда это происходит, необходимо архитектурное исследование, чтобы определить место и причину утечки, степень повреждения и соответствующее средство правовой защиты.

Хотя правильное выявление и исправление дефектной гидроизоляции может оказаться серьезным делом, гораздо хуже принять подход «залатай и надейся на лучшее».Слишком часто даже благонамеренные попытки устранить симптомы нарушения гидроизоляции служат только для улавливания или перенаправления влаги, усугубляя проблему. Хотя профилактика является очевидным первым выбором для успеха гидроизоляции, есть много поводов для ошибки: при проектировании, во время строительства и на протяжении всей эксплуатации. Пока не будет устранен недостаток гидроизоляции, проблема будет только усугубляться.

Основы гидроизоляции
Различные компоненты вносят свой вклад в систему гидроизоляции, такие как дренажные композиты, которые отводят воду от конструкции, врезки между фасадной и фундаментной мембранами, а также водонепроницаемая сантехника в зонах общественного питания.

Непроницаемые мембраны являются одним из важнейших компонентов гидроизоляции как для нижнего уровня (, например, фундаментные стены, подвалы, туннели и своды), так и для участков с высоким уровнем влажности (, например, фонтанов, вестибюлей, кухонь и механических помещений. ). Гидроизоляционные мембраны можно наносить как с «положительной», так и «отрицательной» стороны.

Гидроизоляция здания обычно представляет собой непроницаемый материал, препятствующий проникновению воды; облицовочные материалы здания могут быть, а могут и не быть реальной гидроизоляцией.Большинство строительных материалов для облицовки зданий ( например, кирпичная кладка в сборке полых стен или системы защиты от дождя) не являются гидроизоляционными — это всего лишь погодные барьеры. Точно так же, хотя материалы типа Тайвек проливают воду, они не являются настоящей гидроизоляцией.

Необходимо понимать различие между гидроизоляцией и кровлей. Террасы Plaza над занятыми помещениями гидроизолированы; палуба технически не является крышей. Производители сделают это различие, потому что также, как правило, гидроизоляционные покрытия не имеют такого полного гарантийного покрытия, как некоторые кровельные системы.

Гидроизоляция положительной стороны
Создавая водонепроницаемый барьер на стороне приложенного гидростатического давления, гидроизоляция положительной стороны предотвращает попадание воды в стену. Для фундамента это будет внешняя поверхность, ближайшая к почве; для фонтана это будет внутренняя часть (, т.е. , где находится вода).

Для установки ниже уровня грунта земля может быть откинута таким образом, чтобы мембрана положительной стороны была установлена ​​после установки фундамента.В городских условиях это может быть не вариант. Гидроизоляция с глухой стороны включает водонепроницаемую мембрану на лицевой стороне опалубки перед заливкой фундамента. Затем заливается бетон, и по мере отверждения гидроизоляция прилипает к фундаментной стене.

Опции для систем положительной стороны включают:

  • жидкие мембраны — аналогично тем, которые используются в кровельных покрытиях, они наносятся валиком или кистью в виде жидкости и отверждаются, образуя монолитную бесшовную мембрану;
  • листовых систем — также аналогичных тем, которые используются на крышах, включая однослойные термопласты и прорезиненный асфальт;
  • Гибридные системы
  • — сочетание наносимой жидкостью мембраны со встроенным тканевым армированием для создания более прочного и эластичного водонепроницаемого барьера; и
  • Бентонитовая глина
  • — природный минерал, полученный из вулканического пепла и применяемый в виде листа, мата, панели или спрея для набухания в присутствии влаги и создания
    твердого глиняного барьера.

Системы с положительной стороной, используемые как выше, так и ниже уровня, обычно предпочтительнее приложений с отрицательной стороной из-за их эффективности. Структурный барьер полностью защищен от коррозионных химикатов в грунтовых водах, а также от повреждений, вызванных циклом замораживания-оттаивания.

Недостаток систем положительной стороны заключается в обнаружении и устранении утечек. После засыпки фактическое состояние гидроизоляции невозможно проверить без выемки грунта. Если система выйдет из строя, восстановление может включать капитальные раскопки и реконструкцию мощения, озеленения и стеновых систем.

Гидроизоляция с глухой стороны аналогична методикам положительной стороны, но после заливки бетона гидроизоляция заглубляется и не может быть проверена. Даже для мембран, установленных после заливки бетона, уже слишком поздно исправлять небрежный монтаж после заделки гидроизоляции.

Инъекция гидроизоляции с отрицательной стороны через порты вдоль трещины в стене фундамента. Манометр контролирует давление впрыскиваемой смолы.

Гидроизоляция отрицательной стороны
Гидроизоляция отрицательной стороны защищает поверхность, противоположную стороне приложенного гидростатического давления ( e.грамм. внутри стены подвала), так что вода перенаправляется после того, как попадает в субстрат. К гидроизоляционным материалам отрицательной стороны относятся:

  • цементные системы — комбинация химических гидроизоляционных добавок или акрила с цементом и песком для получения водонепроницаемой поверхности;
  • акриловые, латексные или кристаллические добавки — продукты, проникающие в поверхность для защиты от воды.

Поскольку отрицательная сторона более доступна, легче определить места утечки, чем с системами положительной стороны.Покрытия отрицательной стороны или инъекции также могут быть применены в качестве меры модернизации.

С другой стороны, при отрицательной гидроизоляции влага все еще проникает в стенную сборку, что может привести к разрушению компонентов со временем. Постоянное присутствие влаги также может привести к росту плесени, коррозии, ухудшению состояния бетона или повреждению взаимосвязанных элементов здания, таких как полы или окна.

Комбинированные системы
Для чувствительных помещений ниже уровня земли используются более сложные системы.Например, в хранилище раритетов, построенном ниже уровня грунтовых вод, использовалась конструкция «стена внутри стены» с насосной системой в канале между внутренней и внешней стенками для увеличения положительной боковой мембраны.

Гидроизоляция и гидроизоляция
Даже некоторые опытные профессионалы в области проектирования и строительства ошибочно используют термины «гидроизоляция» и «гидроизоляция» как синонимы, но это не одно и то же. Гидроизоляция — это битумная или цементная обработка, наносимая на положительную сторону фундаментных стен.Быстрое и недорогое покрытие направлено на то, чтобы препятствовать проникновению влаги в нижние стены за счет капиллярного действия. Названный в честь крошечных тонких отверстий или капилляров в пористых материалах, таких как кладка и бетон, капиллярное действие перемещает воду из влажных мест в сухие, иногда против силы тяжести.

Гидроизоляция представляет собой гораздо более широкий класс защиты от влаги. В отличие от гидроизоляции, которая не может перекрывать трещины, водонепроницаемая мембрана может растягиваться, компенсируя некоторую степень дифференциального движения, осадки и усадки.Даже под воздействием гидростатического давления воды с высокой концентрацией гидроизоляция должна быть гибкой и долговечной.

Гидроизоляция не заменяет гидроизоляцию. Хотя они иногда используются из-за того, что они намного дешевле водонепроницаемой мембраны, гидроизоляционные материалы имеют меньший класс и наносятся в виде разреженного слоя с небольшим вниманием к деталям. Гидроизоляционные мембраны требуют точного нанесения и детализации, и они могут быть усилены цельными тканями для повышения устойчивости. Вначале гидроизоляционные покрытия могут быть дешевле, но долговечность и эффективность правильно подобранной и установленной гидроизоляции окупаются дополнительных первоначальных затрат.

Раньше: окна ниже уровня земли могут создавать проблемы с обслуживанием, так как листья и мусор забивают канализацию, способствуя удержанию влаги. После: Добавление дренажных каналов и замена уплотненной земли дренажными материалами помогает направить воду от здания.

Нарушения гидроизоляции
Даже незначительные признаки влажности могут предвещать нарушение гидроизоляции.Примеры включают:

  • пузыри или отслаивающаяся краска;
  • плесень, грибок и вегетативный рост;
  • сырость или подтекание воды;
  • пятен и ржавчины;
  • запахов;
  • высолы или белые порошкообразные отложения;
  • стен с трещинами; и
  • гниль древесины.

Ухудшение, связанное с влажностью, становится тем дороже ремонтировать, чем дольше оно продолжается. Ведение записей о симптомах проникновения воды важно для определения того, как, где и когда влага проникает в гидроизоляционную систему.План действий по признакам проникновения в воду может включать шесть шагов.

1. Просмотрите историю утечек.
Важно отметить, как здание реагирует на погодные явления, такие как высокая влажность, дождь или снег. Колебания температуры влияют на строительные материалы, поэтому следует регистрировать любые корреляции с данными наблюдений за влажностью.

Если утечка усиливается после дождя, вероятной причиной является поверхностный сток. Необходимо проверить стыки между стенами и плитами, а также трубопроводы.Однако, когда утечка постоянная ( т. Е. не коррелирует с дождем), она может быть вызвана водопроводом — питьевой или бытовой канализацией. Даже соседняя выемка грунта или засыпка может косвенно привести к утечке, вызывая трещины осадки или изменяя поток воды.

Когда утечка возникает после использования определенного оборудования на кухне или в механическом помещении, необходимо выполнить эксплуатационные испытания для выявления неисправного компонента. Если вода пузырится между фундаментной стеной и плитой на уровне грунта, проблема может быть в повышении уровня грунтовых вод или в сочетании грунтовых вод и поверхностного стока.Сильные штормы могут вызвать переполнение совмещенной канализационной и ливневой канализации, подняв уровень грунтовых вод. Забитые или неподходящие стоки по периметру / подошве также могут усугублять проблему.

2. Определите источник воды.
Тест на воду может определить, какой тип воды протекает. Если вода содержит хлор, это питьевая вода, и источником, вероятно, является протечка водопровода. Если в воде много кишечной палочки (, например, бактерий e.coli), проблема заключается в канализационном канале.Если вода дает отрицательный результат по обоим вышеперечисленным критериям, скорее всего, это грунтовые или ливневые воды.

3. Не допускайте попадания влаги из окружающей среды.

В результате земляных работ обнаружилась недостаточная гидроизоляция из-за этого изгиба гидроизоляции в стене хранилища. Там, где существует значительная разница температур внутри и снаружи, причиной может быть конденсат, а не утечка. Для испытания кусок непроницаемого материала, такого как алюминий или пластик, можно прикрепить к стене, где наблюдается влажность.

Если через несколько дней лист намокнет на стороне, обращенной к стене, скорее всего, проблема заключается в проникновении воды через поверхность стены. Если влага появляется на стороне, обращенной внутрь комнаты, причиной наблюдаемой влажности может быть конденсация, которую можно устранить, отрегулировав оборудование HVAC или улучшив вентиляцию.

4. Определите место утечки.
Вода обманчиво мигрирует — место, где наблюдаются пятна или трещины, может быть довольно удалено от места проникновения воды.Запись того, когда, где и при каких условиях присутствуют признаки влажности, может помочь определить путь доступа к воде. Оригинальные исполнительные чертежи и строительные спецификации дают представление о потенциальных слабых местах гидроизоляционной системы.

Неразрушающий контроль может быть полезен при определении мест утечки. Испытания на наводнение приводят к насыщению таких участков, как засыпка у фундаментной стены, для создания условий, способствующих проникновению влаги. После этого можно отметить и устранить нарушения гидроизоляции.Добавки, такие как красители или ароматизаторы, включенные в воду для испытаний на наводнение, могут помочь выявить утечки, которые иначе трудно обнаружить.

После того, как расследование определит вероятное местоположение, разведочные отверстия и испытательные зонды могут проверить источник утечки.

5. Устраните утечку.
Курс корректирующих действий может включать улучшения дренажа, инъекции на внутренних поверхностях и водные барьеры при проникновении.

Улучшение дренажа
Утечки ливневых вод часто можно устранить, перенаправив воду от фундамента. Количество ремонтных площадок:

  • неправильно подключенные поводки и желоба;
  • удлинителей водосточной трубы слишком близко к фундаментным стенам;
  • забитые водостоки и водостоки;
  • отказов перепрошивки в бассейнах или вазонах;
  • разрушение компенсаторов на площадях и в пешеходных туннелях;
  • протекающих подземных резервуаров для хранения нефти, вызывающих разрушение мембран;
  • осадка обратной засыпки, направляющая поверхностную воду к основанию;
  • ненадлежащий дренаж и уплотнения на лестничных клетках, оконных колодцах и проемах; и
  • Неадекватный подземный дренаж.

Инъекции на внутренние поверхности
Устранение трещин путем впрыскивания эпоксидных, гидрофобных или гидрофильных смол может быть экономичным способом решения незначительных проблем с гидроизоляцией без выемки грунта и реконструкции. Однако этот подход основан на методе проб и ошибок, так как практически невозможно узнать, какие условия находятся по ту сторону стены, не увидев из первых рук.

В одном анекдоте от подрядчика по гидроизоляции инъекции использовались для устранения неисправностей в аквариуме.Работа вышла за рамки бюджета, так как для заполнения трещин требовалось все больше и больше материала. Когда команда наконец закончила и попыталась заправить бак, ничего не произошло. Герметик проник прямо в водную систему, заполнив трубопроводы и забив насос. Затраты на ремонт намного превысили первоначальный бюджет проекта. Урок — там, где закачанные материалы могут проникать в подземные системы, вероятно, лучше всего взять известную стоимость исследования, раскопок и ремонта над неизвестной стоимостью слепой закачки.

Водные барьеры в местах проникновения
В местах проникновения следует установить соответствующую защиту от влаги, включая герметики. Однако, если проблемы с влажностью не будут устранены в их источнике, такие барьеры могут служить только для перенаправления воды в другое слабое место. Хорошая целостность герметика важна, но на самом деле это вторичная гидроизоляция. Основная мера — контролировать уровень влажности.

6. Устранить повреждение

Жидкая гидроизоляция и нанесение гидроизоляции настила армирующей тканью.

После устранения утечки и прекращения разрушения может потребоваться повреждение стен, арматуры и отделки водой. В бетонных конструкциях, где проникновение воды привело к коррозии арматуры, сталь следует отремонтировать и загерметизировать с последующим нанесением совместимого раствора для ремонта бетона. Мигрирующие ингибиторы коррозии, либо интегрированные в состав для ремонта, либо применяемые в качестве поверхностного герметика, могут обеспечить дополнительную защиту конструкции.

Для открытых территорий, включая площади, тротуары и ландшафтный дизайн, может потребоваться некоторая реабилитация после восстановления гидроизоляции.Если ремонтные работы включали земляные работы, или если утечки привели к повреждению креплений или смещению брусчатки, то может потребоваться восстановление наружной отделки и насаждения. Части фасада также могут потребовать ремонта.

Если утечки мигрируют в занимаемое пространство или возникают в помещении, поврежденный водой гипсокартон, отделка, краска, потолочная плитка, пол и арматура могут нуждаться в замене после установки новой системы гидроизоляции. Влага также может привести к росту плесени —
опасность для здоровья, которая может потребовать профессионального удаления и очистки.

Чем дольше утечка будет продолжаться без контроля, тем более серьезным может стать лежащее в основе ее ухудшение. Остановить незначительную утечку намного проще, чем устранить повреждение, возникшее в результате крупной.

Причины разрушения гидроизоляции
Существует множество потенциальных причин большого количества многих возможных проблем с гидроизоляцией.

Упущение в проекте
В случаях, когда необычные пересечения, множественные проникновения или перепады давления требуют детальной проработки, проектировщики иногда виновны в том, что оставляют эти жизненно важные соединения на усмотрение подрядчика.Если бригада по строительству гидроизоляции добивалась успеха с подобными конфигурациями в прошлом, это может не вызвать проблемы. В более вероятном случае генеральный подрядчик столкнется с необычной схемой, требующей сложной конструкции, полагаться на стандартные детали, вероятно, будет недостаточно. Ответственность за подробное описание любых ситуаций, в которых может быть нарушена гидроизоляция, возлагается на проектировщика.

Ошибка установки
Даже самые строгие и точные чертежи и спецификации бесполезны, когда рабочие не заботятся о материалах и установке.Неосторожная засыпка является основным источником разрушения гидроизоляции, как и повреждение тяжелого оборудования. Например, подрядчик в подземном хранилище книг бросился заливать бетонные стены, не обращая внимания на деликатные водные перемычки, смяв их в процессе и сделав бесполезными. Для устранения возникшей инфильтрации воды потребовались обширные земляные работы, ремонт бетона и восстановление гидроизоляции.

Недостаточное обеспечение качества
Надзор и проверка во время строительства представителем собственника является важной частью процесса контроля качества.Если условия на объекте неожиданно отличаются от проектной документации или возникнут непредвиденные обстоятельства, архитектор или инженер на объекте может отреагировать на изменения в последнюю минуту, не задерживая график строительства. Профессиональный дизайнер может дать указания генеральному подрядчику защитить монтажника гидроизоляции от повреждений во время строительства.

Приостановление всех операций на кухне для восстановления гидроизоляции вряд ли желательно. Однако, если пренебречь утечками, повреждение структурных систем и отделки водой только усугубит ситуацию.

Наличие представителя объекта во время строительства важно для наблюдения за процессом установки в соответствии с замыслом проекта. Отказ от этой важной части процесса проектирования часто оправдывается владельцами претензиями о гарантиях или, в противном случае, судебными разбирательствами. Хотя полевые отчеты и фотографии могут служить доказательством в суде, реальная выгода для обеспечения качества на месте заключается в том, чтобы в первую очередь избежать разрушения гидроизоляции. Предварительная проверка и формализованная проверка могут иметь значение между успешным проектом гидроизоляции и катастрофическим отказом.

Заключение
Даже для наиболее эффективных систем разумно сохранять бдительность в отношении признаков неисправности, чтобы можно было остановить растущие проблемы до того, как они выйдут из-под контроля. В условиях нового строительства владельцы могут избежать дорогостоящего восстановления гидроизоляции за счет надлежащего проектирования, правильного применения и должной осмотрительности во время строительства. Владельцы и менеджеры старых зданий должны иметь дело с тем, что у них есть — и, зачастую, это означает обращение к неумело спроектированным или неправильно установленным системам защиты от влаги.

С помощью вдумчивой исследовательской работы и творческих стратегий управления водными ресурсами можно успешно решить даже самые сложные проблемы гидроизоляции. Наилучший подход — с самого начала старательно и правильно сделать водонепроницаемые подвалы, туннели, механические помещения, нижние уровни, кухни, хранилища, водные объекты и чувствительные пространства.

Глоссарий терминов по гидроизоляции
Глухая гидроизоляция: Установка гидроизоляционных мембран и дренажа перед заливкой бетонного фундамента. Капиллярное действие: Движение жидкости в пористых материалах или тонких трубках (капиллярах) из-за притяжения между молекулами жидкости и твердого тела.

Конденсация: Переход фазы от газа к жидкости, как при охлаждении водяного пара до жидкой воды.

Гидроизоляция: Покрытие, которое было разработано для ограничения проникновения влаги в почву.

Выцветание: Белая кристаллическая или порошкообразная корка, состоящая из растворенных солей, отложившихся в результате просачивания воды после испарения.

Гидростатическое давление: Сила, создаваемая жидкостью, например водой, под действием силы тяжести.

Гидроизоляция отрицательной стороны: Барьер, противоположный стороне приложенного гидростатического давления ( например, внутренняя часть фундаментной стены), посредством чего вода может проникать в стену, но не проходить через нее.

Гидроизоляция с положительной стороны: Барьер со стороны приложенного гидростатического давления ( например, снаружи фундаментной стены), препятствующий проникновению воды на поверхность.

Гидроизоляция: Система, предназначенная для предотвращения и контроля проникновения воды, которая может включать покрытия, мембраны, дренажные среды, дренаж по периметру, внутренние каналы, отстойные насосы или другие элементы.

Ричард П. Кадлубовски, AIA, является старшим вице-президентом и директором по архитектуре Hoffmann Architects, архитектурной и инженерной фирмы, специализирующейся на восстановлении ограждающих конструкций зданий. Как менеджер Вашингтонского университета Д.C., офис, Kadlubowski решает сложные ситуации с гидроизоляцией существующих и новых зданий, включая фонтаны, кухни, вестибюли, подземные конструкции, террасы и площади. С ним можно связаться по телефону
по адресу [email protected]

Гидроизоляция бетона — Гидроизоляция бетонных оснований

W. R. MEADOWS

Помимо сгорания, худшее, что может случиться с жилым строением, — это проблема с фундаментом.Фундамент — это буквально то, на чем построен дом, что удерживает здание там, где оно было построено, передавая статические и временные нагрузки на землю.

Источником подавляющего большинства проблем с фундаментом является вода. Влажный грунт под фундаментом может разбухнуть или потерять прочность.

Магазин гидроизоляционных материалов и пароизоляции, предназначенных для защиты вашего фундамента.

И это только первая причина, чтобы фундамент оставался сухим. Кроме того, есть небольшая проблема с влажными влажными подвалами и подпольями, которые могут размножать плесень и делать подземные внутренние пространства неприятными.Проблема в том, что обычный бетон не является водонепроницаемым. Несмотря на то, что он не имеет трещин (и какой бетон не имеет трещин?), Он обычно не пропускает жидкую воду, но водяной пар может проникать довольно легко. Отвод воды от бетонного фундамента и предотвращение ее прохождения через бетон имеют важное значение для успешной конструкции.

Информация о гидроизоляции фундамента

Таким образом, достижение нашей цели — слить всю воду и обеспечить сухое внутреннее пространство ниже уровня земли — может быть относительно простым или достаточно сложным в зависимости от географического положения, климата, топографии, состояния грунта / грунтовых вод и глубины фундамента.Любая система состоит из трех компонентов, предназначенных для защиты от проникновения воды. Это снизу вверх:

  • Сливы для отвода воды от дна фундамента
  • Обработка стен для предотвращения проникновения влаги через стену и отвода воды в канализацию
  • Обработка поверхности земли рядом со зданием для отвода поверхностных вод

И помните, что, поскольку это будет в основном под землей, когда здание будет завершено, сделать все правильно с первого раза критично, потому что возвращаться, чтобы исправить это — дорогостоящее мероприятие.Негерметичный фундамент в жилом доме может повредить отделку и мебель, даже саму конструкцию. В коммерческом здании вода может вывести из строя дорогостоящее оборудование и нарушить жизненно важную работу. Все это приводит к потере денег, потере времени, недовольству клиентов, а иногда и судебным разбирательствам.

КАК ЗАЩИТИТЬ ФУНДАМЕНТ

Планирование и планирование гидроизоляции бетона

Оставьте значительное время на плаву для гидроизоляции. Если вы пользуетесь услугами субподрядчика по гидроизоляции, знайте, что хорошие гидроизоляционные материалы могут пользоваться большим спросом в разгар сезона.Дождь также может задержать работы по гидроизоляции.

Заблаговременно спланируйте расположение гидроизоляции. На высотах плана, вероятно, будет видна линия финишной отметки на стенах фундамента, но при необходимости эти линии следует согласовать с архитектором. Вы же не хотите, чтобы черная липкая гидроизоляция выглядела выше нормы. Следите за изменениями в уровне оценок. Линия гидроизоляции, спускающаяся по диагонали от одного уровня к другому, не подойдет, если архитектор решил внести изменения с помощью подпорной стены.

Советы по строительству

В идеале, вы должны разметить линии разметки мелком или мелом, особенно на сложном фундаменте разной толщины. На простом фундаменте было бы безопасно просто проинструктировать гидроизолятора держать свою работу на расстоянии нескольких дюймов от верха фундамента. Мне нравится видеть гидроизоляцию как можно ближе к качеству отделки, но в любом случае не ниже 6 дюймов. Не оставляйте незащищенными отверстия для стяжки ниже уровня земли. Заранее продумайте, что вы собираетесь делать с окнами и переборками подвала, фундаментом крыльца и пересекающимися стенами, которые не нужно гидроизолировать.

При принятии решения о том, какие стены должны быть гидроизолированы, следуйте этому основному правилу: сделайте гидроизоляцию любой фундаментной стены, у которой есть земля с одной стороны и полезное пространство с другой, включая пространства для лазания. Продлите гидроизоляцию как минимум на 12 дюймов на пересекающиеся стены, которые не нужно гидроизолировать. Вы можете продолжить гидроизоляцию на других стенах, если это очень влажный участок. Известно, что в экстремальных условиях вода проходит через шпоночный паз вдоль основания в занимаемое пространство. В случае сомнений проконсультируйтесь с архитектором.

Обратитесь к документации производителей гидроизоляции на предмет температурных ограничений. Вы, вероятно, сможете нанести гидроизоляцию в холодный день, если вы работаете с материалом на основе растворителя. Но будьте осторожны, если ваш материал на водной основе. Нижний предел для некоторых продуктов составляет 40F.

Рекомендуемые товары

Время отверждения гидроизоляции

Аналогичным образом проверьте требования производителя относительно времени отверждения бетона. Для каждой известной мне листовой мембраны бетон должен быть выдержан минимум семь дней перед нанесением мембраны, а иногда и дольше.Это потому, что бетон будет продолжать сохнуть еще долго после заливки. Выходящий из бетона водяной пар может препятствовать склеиванию гидроизоляционного материала. Время отверждения бетона для жидких мембран также значительно различается. Некоторым требуется 14 дней или дольше. Другие могут применяться сразу после удаления форм.

Защитная гидроизоляция на месте

Большинство гидроизоляционных систем нуждаются в защите во время засыпки. У некоторых производителей для этого есть собственная плата защиты.Дренажный коврик или изоляция также могут выступать в качестве защитной доски. Недорогая плита из пенополистирола толщиной 1 дюйм отлично работает в качестве основного защитного покрытия. Однако у одного производителя есть защитная плата, которая одновременно выполняет функции изоляции, защитной панели и дренажной среды.

При приклеивании защитной плиты используйте клей, совместимый с гидроизоляционной мембраной. Я видел, как некоторые клеи разъедают гидроизоляционный материал. Помимо обеспечения защиты во время засыпки, вы должны защитить проводимые гидроизоляционные работы от повреждений другими рабочими и профессионалами.Не позволяйте работникам перемещаться по открытым мембранам на опорах, настилах или других горизонтальных поверхностях. Не ожидайте, что другие будут так же восприимчивы к важности гидроизоляции, как вы.

Безопасность гидроизоляции

Гидроизоляция ниже уровня грунта может быть опасной. Из-за опасностей, как правило, никому не рекомендуется использовать водонепроницаемость в одиночку. Если вы пользуетесь услугами субподрядчика по гидроизоляции, убедитесь, что рабочие соблюдают письменную программу безопасности и требования оповещения об опасности.Держите других профессий и рабочих подальше от рабочей зоны гидроизоляции.

Научившись работать с гидроизоляционными материалами, вы сможете хорошо провести время, не жертвуя безопасностью. Вот некоторые основные проблемы безопасности, связанные с гидроизоляцией.

Легковоспламеняющиеся материалы: Многие гидроизоляционные материалы созданы на основе растворителей. Держите огонь, дымящиеся материалы, сварочные работы, резаки и другие источники воспламенения на достаточном удалении от этой зоны.

Опасность при дыхании: Используйте респиратор, рекомендованный производителем, особенно с материалами на основе растворителей.В закрытом помещении вам может понадобиться респиратор с подачей воздуха. Не успокаивайтесь на этом. Пары растворителя смертельно опасны, а большая поверхность недавно нанесенного материала может выделять много пара. Пары обычно тяжелее воздуха, поэтому они имеют тенденцию скапливаться в затонувших местах, например при котловане фундамента.

Повреждения кожи: Гидроизоляционные материалы могут содержать всевозможные химические вещества, которые могут нанести вред вашей коже. При необходимости надевайте защитную одежду и перчатки. При очистке инструментов в растворителе надевайте химически стойкие перчатки.

Опасности инъекции: Соблюдайте меры предосторожности при работе с распылительным оборудованием или рядом с ним. Безвоздушный распылитель высокого давления может вводить токсичные химические вещества прямо в кровоток.

Травмы глаз При необходимости используйте защитные очки или защитные очки, особенно при работе с жидкостями.

ПРОЦЕДУРА ПОДГОТОВКИ ПОВЕРХНОСТИ

Не экономьте на подготовке поверхности. Вы должны сделать фундаментную стену и основание чистыми, без рыхлого материала и достаточно гладкими.Сделайте как можно больше заранее: как только вы начнете гидроизоляцию, ритм имеет решающее значение, и вам не нужно останавливаться, чтобы соскрести бетон с основания или разорвать анкерную стяжку.

Гидроизоляционные материалы не предназначены для закрытия больших пустот или сот. Вам нужно будет заполнить их, желательно безусадочной жидкостью или хорошим цементным раствором. Вы можете заделать отверстия для стяжки или меньшие пустоты мастикой. Ознакомьтесь с инструкциями производителя, чтобы убедиться, что любой материал, который вы используете для исправления, совместим с гидроизоляционным продуктом.

Гидроизоляция любит чистую стену. Вот что я рекомендую для процедуры подготовки поверхности:

Обследуйте всю поверхность, подлежащую гидроизоляции. Определите особые проблемы, такие как вода на опорах, бетонные опалубки не сняты, опоры не выкопаны, а проходы труб не подготовлены. Немедленно поработайте над этими проблемами, особенно если за эти области отвечает другая сделка.

Высушите все опоры. Для этого подойдет большая пропановая горелка с баком на 20 фунтов.В случае луж сметите стоячую воду веником, а затем высушите влажное место с помощью горелки.

Удалить стяжки бетонной опалубки. Если есть галстук нестандартной формы, который не был выровнен должным образом и не ломается заподлицо, отрежьте его резаком или сабельной пилой. Разорвите связи формы и на внутренней стороне фундамента. Другой гидроизолятор однажды сказал мне, что на одну из своих работ генеральный подрядчик послал рабочего после того, как была нанесена гидроизоляция, чтобы разорвать связи на внутренней стороне фундамента.Рабочий решил, что будет проще просто забить галстуки обратно в стену. Каждый из них пробил гидроизоляционную мембрану с другой стороны, которая уже была засыпана.

Соскрести лишний и рыхлый материал со стен и опор. Для этого подойдет ледокол с длинной ручкой. Некоторые производители гидроизоляции требуют, чтобы вы отшлифовали любые выступы или выступы перед нанесением их продуктов. Также хорошо иметь под рукой кирпичный молоток. Обратите особое внимание на опору.Нередко при заливке стены на фундаменте образуются лужи застывшей жижи. Этот материал не обладает полной прочностью бетона, он не сцепляется с основанием и должен легко соскабливаться.

Подметать стены и особенно опоры. Они не обязательно должны быть достаточно чистыми, чтобы от них можно было есть, но при этом не должны оставлять пленки пыли или грязи. Гидроизоляционные материалы не прилипают к грязной поверхности. Не допускайте к работе других профессий и рабочих. Помимо угроз безопасности, другие рабочие, как правило, не обращают внимания на то, что делают гидроизоляционные материалы.Много раз я чистил опору только для того, чтобы видеть, как рабочий в грязных сапогах шагает вниз по ее длине, оставляя следы на всем своем пути.

Позаботьтесь о наложении заплат или заполнении. Залейте раствор вокруг отверстий и следуйте всем остальным инструкциям производителя гидроизоляции, действующим на этом этапе.

Благодарность: Части этого раздела были перепечатаны из мартовского выпуска журнала Light Construction за 1995 год с разрешения издателя, Builderburg Partners Ltd., Ричмонд, Вт.

All You Need to Know — Urban Guide

Прочтите 3 мин.

Гидроизоляция. Мы слышали это так много раз, когда дело доходит до этого, но большинство из нас еще не знают, в чем именно состоит его функция, где это должно быть сделано и какие варианты доступны наилучшим образом. Вот почему в этой статье мы рассмотрим все важные моменты, которые вам нужно знать о гидроизоляции стен.

Зачем нужна гидроизоляция?

Сырость или протекающие стены — проблема, с которой большинство из нас знакомо в индийских домах.Будь то потолок ванной комнаты, области стен, соединенные с ванной, или даже некоторые сложные места на других стенах, вы, должно быть, видели, как появляются большие пятна сырости. Иногда появляется пятнистый зеленый грибок, и краска на стене имеет свойство отслаиваться.

Эта проблема особенно обостряется в сезон дождей и может придать дому унылый вид. Кроме того, сырость также создает идеальную среду для размножения плесени, грибка и бактерий и в долгосрочной перспективе может пагубно сказаться на вашем здоровье.

В каких местах это нужно делать?

Центром гидроизоляции должна быть ваша ванная комната. Причина проста. Это место, откуда большая часть воды попадает в течение года. Любая утечка с этих поверхностей может негативно повлиять на соседние стены.

При этом, однако, иногда повреждение вызвано внешними факторами, такими как дождь, или оно уже произошло до того, как ваша ванная комната была должным образом гидроизолирована. В таких случаях было бы неплохо сделать гидроизоляцию влажных стен в ваших комнатах.Помните, что в таком случае всегда лучше обратиться за помощью, даже если уже поздно, чем никогда.

Наконец, у нас есть потолки, которые могут протекать (это обычно происходит в ванных комнатах, если ваша крыша / ванная комната над полом не гидроизолирована должным образом). Вы также можете обработать их с помощью эффективной защиты. Это, безусловно, избавит вас от многих проблем в долгосрочной перспективе.

Также читайте: Эти 13 идей комнат заставят вас покрасить стены в желтый цвет!

Как быстро и удобно защитить стены?

Мы знаем, что поиск надежных маляров требует больших усилий.Вы же не хотите, чтобы через месяц вам приходилось делать это снова и снова, потому что использованные продукты не были долговечными или проверка не была проведена должным образом.

Вот почему выбор услуги гидроизоляции Urban Company может сэкономить вам много хлопот. Чтобы охватить различные проблемные зоны в вашем доме, мы предлагаем три различных решения для вашей ванной комнаты, потолка и комнаты соответственно.

Наши специалисты по покраске также тщательно следят за процессом. Они правильно удаляют имеющуюся шпатлевку на ваших стенах и разглаживают поверхность металлической щеткой.Затем они наносят как минимум 2 слоя гидроизоляционного раствора, который перекрывает трещины в стене и создает очень толстый слой, устойчивый к воде и любому росту плесени. Наконец, они покрывают все это слоем шпатлевки, слоем грунтовки и, наконец, двумя слоями выбранной вами краски для стен.

Наконец-то у вас останется стена, которая выглядит как новая!

Фундаментные стены | WBDG — Руководство по проектированию всего здания

Введение

Фундаментная стена здания может быть монолитной бетонной подпорной стеной или стеной подвала или несущей стеной в комплекте с несущими пилястрами.Используемые материалы могут быть бетонными или армированными. Система фундаментных стен может включать в себя систему удержания грунта из солдатских свай и деревянных утеплителей или торкретированных камней, требующих рассмотрения гидроизоляции, применяемой к системе удержания грунта. Для большинства участков фундаментной стены отвод воды и контроль над ней имеют первостепенное значение. Однако меры по удалению воды вокруг фундаментных стен ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной.Необходимо учитывать тепловую нагрузку в верхних частях фундаментной стены.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, которые находятся ниже уровня грунтовых вод или закрывают особо уязвимые помещения. При работе с полевыми условиями также может потребоваться совет специалиста.

Описание

В этом разделе дается конкретное описание материалов и систем, общих для стен фундамента и систем ограждающих конструкций зданий ниже уровня земли в целом.Описания и рекомендации представлены по следующим темам:

  • Дренажные материалы
  • Ткани для фильтров
  • Гидроизоляция
  • Гидроизоляционные мембраны
  • Защитная доска
  • Изоляционные материалы
  • Гидрошпонки
  • Дренажная труба

Дренажные материалы

Дренажные материалы для нижних ограждений включают:

  • Слои дренажного агрегата
  • Сборные синтетические дренажные слои

Агрегатные дренажные слои — Агрегатные дренажные слои включают гранулированный щебень или крупнозернистый песок.Гранулированный мелкий гравий относится к камню естественной округлости диаметром от 3/16 до 3/8 дюйма. Подходит крупный песок размером от № 30 до № 8. Сортировка песка по зазорам обеспечивает однородный размер зерен, что увеличивает скорость дренажного потока.

Сборные синтетические дренажные слои — эти изделия состоят из комбинации пластиковых композитных дренажных стержней с приклеенными геотекстильными тканями. Пластиковые композитные дренажные стержни с «углублениями» доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или раствор, позволяя воде мигрировать в свободную дренажную сердцевину. Ткани доступны в различных формах, в том числе нетканые для почв глинистого типа и тканые или небольшие геотекстильные материалы для песчаных или сильно илистых почв. Многие дренажные маты также включают основу из полиэтиленового листа для равномерного распределения нагрузок, действующих на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (впадинами) в композитном сердечнике.

Конструктивные соображения включают выбор соответствующей конструкции для достижения требуемого расхода.В целом, дренажная сердцевина шириной от 1/4 до 1/2 дюйма обеспечивает скорость дренажного потока в 3-5 раз большую, чем у обычно используемых природных материалов обратной засыпки. Эти системы выгодны своей легкой конструкцией и рентабельностью. Несмотря на то, что они предназначены для использования с выкопанными грунтами во время засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полный системный подход в приложениях, где утечка воды недопустима; Полный системный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Ткани для фильтров

Геотекстильные фильтрующие ткани

также используются для разделения различных типов грунта в помещениях, находящихся ниже уровня грунта. Такое разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание от более мелких материалов, заполняющих более крупные материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны в тканых или нетканых вариантах. Тканые изделия изготавливаются из отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы.Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглами для создания однородных отверстий, которые можно выбирать в зависимости от дизайна. Как правило, при правильной конструкции нетканые изделия обладают хорошими фильтрующими и разделяющими свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда применяется с положительной или влажной стороны конструктивного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать созданию влажных условий внутри. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через фундаментную стену; гидроизоляция необходима для контроля протечек воды. Поскольку гидроизоляция не может выдерживать гидростатическое давление, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, чтобы предотвратить внутреннюю утечку воды.Гидроизоляция более эффективна в устранении риска утечки и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают как цементные, так и химически активные вещества. Вяжущие продукты обычно основаны на портландцементе и обычно наносятся шпателем или кистью. Реактивные / кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых через добавки к бетону или нанесение на поверхность.Эти материалы требуют наличия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в приложениях для гидроизоляции или гидроизоляции грунтовых вод.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов после или перед нанесением для использования на положительной, отрицательной или слепой стороне. Системы гидроизоляции с положительной стороны наносятся после этого на поверхность элемента, которая подвергается прямому воздействию влаги, обычно на внешнюю сторону фундаментной стены.Системы гидроизоляции с отрицательной стороны наносятся после этого на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно на внутреннюю часть фундаментной стены. Системы глухой гидроизоляции предварительно наносятся на участок, где будет размещаться бетонный элемент, который подвергается прямому воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементными системами. Системы глухой стороны обычно представляют собой гидроизоляционный лист или непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

  1. Жидкостные системы. Эти системы включают уретаны, каучуки, пластмассы и модифицированные асфальты. Мембраны, наносимые жидкостью, применяются в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для стен фундамента типичные холодные системы с нанесением жидкости имеют толщину примерно 60 мил. Некоторые системы включают армирующую сетку, встроенную в жидкость. Прорезиненные асфальтовые системы горячего нанесения могут иметь толщину от 125 мил до 180 мил плюс заделанные листы неопрена толщиной 60 мил.

  2. Листовые мембранные системы. Листовые мембраны, используемые в строительстве фундаментных стен, включают термопласты, вулканизированные каучуки и прорезиненные асфальты. Толщина этих систем варьируется от 20 до 120 мил. Если используется сварка термосваркой, а незакрепленные мембраны являются прочными и защищены от повреждений защитным слоем, они могут быть эффективными гидроизоляционными материалами, но если произойдет утечка, ее будет трудно обнаружить и исправить из-за неплотного нанесения материала. гидроизоляционный слой в тех случаях.Всегда лучше иметь непрерывно приклеенный и приклеенный гидроизоляционный слой, чтобы снизить вероятность боковой миграции влаги под мембраной.

  3. Бентонитовые глины. Эти системы включают композитные натриевые бентонитовые системы с вкладышами из полиэтилена высокой плотности и геотекстильными тканями, которые более распространены и более эффективны, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая под воздействием влаги, становясь водонепроницаемыми. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Следовательно, бентонит наиболее эффективен при надлежащем ограничении объема, так что продукт может набухать, заполняя пустоты, и его невозможно вымыть. Если бентонитовая глина не закреплена, она может дать усадку при высыхании, создавая зазоры, которые ухудшают гидроизоляционные характеристики. Глиняные панели и геотекстильные листы популярны для использования в гидроизоляции с глухих сторон, например, в системах заземления, а также в лифтах и ​​отстойниках.

  4. Цементные системы

    . Эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом.Эти системы включают в себя металлические (оксид металла), кристаллические системы, системы с химическими добавками и модифицированные акрилом. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритических условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции с положительной стороны, если только они не используются со специальными деталями, предоставленными экспертом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляцию следует наносить минимум на 12 дюймов выше готовой поверхности, а затем наносить на точку на 12 дюймов ниже верхней поверхности внутренней плиты на уклоне. Как правило, гидроизоляция оборачивается поверх полки из кирпичной кладки или за отделочными материалами снаружи на определенном уровне, чтобы ее можно было закончить и перекрыть гонт погодным барьером. Когда он наматывается на выступы из каменной кладки, необходимо соблюдать осторожность, чтобы согласовать его с кладочными стяжками и окантовками между стенами. Там, где уклон идет вниз вдоль внешней стены, гидроизоляция будет постепенно понижаться, чтобы продолжать защищать занимаемое пространство ниже уровня.

Если материалы наружных стен не могут защитить гидроизоляцию на уровне грунта, следует использовать гидроизоляцию основания для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти накладки обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с грунтом и влагой.

В некоторых ситуациях может оказаться невозможным нанести гидроизоляцию непосредственно и полностью на фундаментные стены, и может потребоваться прикрепить «линзовую» мембрану к стене фундамента, чтобы улавливать сток и перенаправлять его от фундамента.Рекомендуется использовать ПВХ-мембрану или полиолефиновую мембрану толщиной 60 мил, установить на вогнутую песчаную подушку и прикрепить к фундаментной стене с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Линзовая мембрана должна наклоняться в сторону от здания, собирать и перенаправлять сток в дренажную плитку или отстойник подальше от фундамента.

Доска защиты

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от засыпных материалов при эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий асфальтовую сердцевину, помещенную между пропитанными асфальтом матами из стекловолокна. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность из стекломата с другой стороны. Для некоторых мембранных применений, таких как системы горячего нанесения битума, защитная плита встраивается во влажную мембрану, образуя неотъемлемую часть гидроизоляционной мембраны. Доступны плиты защиты асфальта толщиной 1/16, 1/8 и 1/4 дюйма.Другими материалами, которые иногда используются в качестве защитных слоев, являются изоляция из жестких плит из экструдированного полистирола или сборные синтетические дренажные слои.

В общем, использование сборных композитных дренажных панелей непосредственно против определенных гидроизоляционных мембран в качестве защитного слоя не рекомендуется. Хотя композитная плита может иметь полиэтиленовый лист со стороны мембраны, этот лист часто разрезается, повреждается или отсутствует. В случае установки давление грунта может привести к смещению «ямок» в дренажной сердцевине или повреждению гидроизоляционной мембраны.Кроме того, композитные сердечники имеют острые углы, которые могут разрезать гидроизоляционную мембрану во время монтажа или засыпки. Поэтому рекомендуется между гидроизоляционной мембраной и дренажным слоем установить защитный слой.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже класса, в основном ограничиваются жесткими экструдированными полистирольными плитами из-за необходимости обеспечения высокой прочности на сжатие и устойчивости к влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтровальной тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать на строительных швах в нижних стенах, фундаментах, плитах и ​​других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки — это производимые продукты, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, вспенивающийся бентонит натрия и термопластичный каучук.

Хотя это не так часто, можно также рассмотреть предварительно установленную гидроизоляцию для впрыска проницаемого раствора.Как правило, в конструкционных швах устанавливаются проницаемые трубки для впрыска раствора, которые обычно изготавливаются из гибкого ПВХ, и заливка раствора производится только при обнаружении утечки. В некоторых случаях трубки могут быть повторно закачаны, если утечка не исчезнет. Доступ к портам / участкам нагнетания обычно осуществляется изнутри здания.

Наиболее опасные участки гидроизоляции — углы и перегибы материалов. Эти детали должны быть правильно детализированы и установлены, чтобы быть эффективными. В общем, следует придерживаться стандартных деталей производителя.Если используется ПВХ, углы и перехлесты должны быть сварены и тщательно проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 или 6 дюймов, используемые в системах ниже уровня земли, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для проникновения воды. На основании обширного опыта земляных работ и гидроизоляции было обнаружено, что гофрированные дренажные трубы из ПВХ могут разрушиться под весом засыпки, поэтому предпочтительнее использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки следует укладывать на большие, вымытые рекой камни из заполнителя, которые кладут на фильтровальную ткань, которую следует обернуть вокруг и поверх дренажной плитки, чтобы предотвратить попадание мелкой грязи в дренажную плитку. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы вода стекала к коллектору поддона. Розетка должна быть самой низкой точкой в ​​системе на каждом стыке.

Основы

Рисунок 2 представляет собой общую схему, которая характеризует четыре функции i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементам ограждения нижнего уровня фундаментных стен.

Рис. 2. Схема фундаментной стены

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, расширены ниже в общих чертах для фундаментных стен.

Функции несущей конструкции —Система фундаментных стен ограждения нижнего этажа должна быть спроектирована и изготовлена ​​таким образом, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают от статических, динамических и боковых нагрузок от конструкции и самой стены. Фундаментная стена может быть составной частью несущей конструкции здания, несущей нагрузки на колонну и перекрытие сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, являющиеся неотъемлемой частью стеновой системы. Эти стены также могут быть использованы в системе бокового сопротивления здания.

Боковые нагрузки на фундаментные стены возникают из-за грунта, дополнительных нагрузок и нагрузок гидростатического давления.Нагрузки на почву зависят от типа почвы и от того, считается ли почва активной или пассивной. Нагрузки гидростатического давления могут существовать в случае высокого уровня грунтовых вод или паводков. Типичное гидростатическое давление и давление грунта обычно колеблются от 30 до 62,4 фунтов на квадратный фут на фут глубины. Дополнительные нагрузки могут включать временные нагрузки от пешеходных дорожек или проезжих частей для транспортных средств. Зоны, спроектированные как пешеходные, должны также учитывать нагрузку на аварийные транспортные средства.

Во многих случаях требуется, чтобы фундаментная стена выдерживала все эти нагрузки непосредственно со стеной, спроектированной как консольная подпорная стена с большим фундаментным основанием, или как стена подвала, проходящая по вертикали между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую ​​как сваи и деревянные утеплители, облегчающие строительство и предназначенные для противодействия боковым нагрузкам, заставляющим фундаментную стену выдерживать в основном вертикальные нагрузки.

Особые нагрузки, такие как взрывные нагрузки, учитываются при проектировании парковок под зданиями и рядом с ними. Хотя первый контроль этих аномальных нагрузок осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться конструктивные соображения.

Функции контроля окружающей среды — Внешняя среда, которой подвергается фундаментная стена, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается фундаментная стена, включает в себя нагрузки по контролю за окружающей средой, такие как температура и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на каждой стороне фундаментной стены до желаемых уровней.

Вероятно, наиболее распространенной нагрузкой, связанной с контролем окружающей среды для систем фундаментных стен, является влажность. Контроль влажности решается с помощью подхода с использованием нескольких экранов / барьеров. Для нагрузок поверхностной влажности, таких как дождь и снег, первая линия контроля — это верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, от непроницаемых брусчатки, бетонных или асфальтовых поверхностей, которые будут сбрасывать большую часть поверхностной влаги.Эффективность этого начального экрана в отводе влаги может повлиять на конструкцию других компонентов системы.

Влага, проникающая через верхний экран, должна быть направлена ​​в сливной дренаж, расположенный у основания фундаментной стены. Это достигается с помощью дренажной системы на внешней стороне стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Засыпка естественным грунтом с плохим дренированием не рекомендуется, так как это будет поддерживать активную водную нагрузку на фундаментную стену и ограничивать ее способность контролировать проникновение влаги внутрь.По мере того, как влага перемещается от верхнего экрана через дренажную систему снаружи к выходному дренажу, влага неизбежно продвигается к поверхности самой фундаментной стены. В зависимости от количества воды, которая проходит через верхний экран, обычно требуется дренажная система на поверхности фундаментной стены, чтобы быстро направлять эту воду к основанию фундаментной стены и выходному дренажу.

Во многих ситуациях со стеной фундамента с низкой отметкой уровня грунтовых вод комбинация верхнего экрана, внешней дренажной системы, приповерхностной дренажной системы и выходного дренажа будет контролировать большую часть воды.Ключевой вопрос, который остается, заключается в том, следует ли обеспечивать гидроизоляцию или гидроизоляцию поверхности фундаментной стены или не делать ее вовсе. Гидроизоляция препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению.

Как правило, гидроизоляцию можно устранить только на участках с очень сухой почвой. Большинство строительных норм и правил требуют гидроизоляции в качестве минимальной защиты от влаги. В этих случаях оставшаяся часть системы представляет собой гидроизоляцию, нанесенную непосредственно на внешнюю поверхность фундаментной стены.Строительные нормы и правила также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться по крайней мере на 6 дюймов ниже дна плиты на земле. Это можно сделать с помощью насосных систем. В областях с повышенной влажностью от гидростатического давления из-за высоких уровней грунтовых вод или чувствительных внутренних сред, на внешнюю поверхность фундаментной стены следует наносить гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) поверхность фундаментной стены, однако существуют системы гидроизоляции с отрицательной стороны, которые могут быть применены к внутренней части фундаментной стены, и системы гидроизоляции с глухой стороны, которые можно наносить заранее. к опорной стене котлована, что приводит к установке системы гидроизоляции с положительной стороны.В этих случаях бетонная фундаментная стена кладется напротив гидроизоляционной мембраны с глухой стороны.

Даже когда необходимо нанести гидроизоляционную мембрану, рекомендуется также использовать системный подход, включающий компоненты внешней дренажной системы, поверхностной дренажной системы и выходного дренажа. Удаление влаги наиболее полным и быстрым способом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвесить с учетом срока службы конструкции.Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать дополнительных систем с резервированием. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других систем гидроизоляции. Некоторые муниципалитеты также ограничивают откачку грунтовых вод, поскольку это может снизить уровень грунтовых вод и повлиять на опору соседних сооружений. Когда насосы должны сбрасывать влагу, следует предусмотреть резервную систему питания на случай отключения электроэнергии.

Температурные соображения вызывают ограниченное беспокойство, так как глубже погружается в фундаментную стену, так как снаружи существует постоянное расчетное тепловое состояние.Поскольку большинство систем фундаментных стен имеют значительную массу, например Для бетона изоляция может иметь значение только для умеренных внутренних температур в верхних частях фундаментной стены, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения конденсации на внутренних поверхностях стены по всей высоте фундаментной стены. Конденсация возможна в условиях ниже уровня земли в более теплых и влажных летних условиях, поскольку в помещениях ниже уровня земли летом обычно бывает прохладнее из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к образованию конденсата на внутренних поверхностях стен.

Более высокие температуры почвы на внешней стороне также создают необходимость обеспечить, по крайней мере, гидроизоляцию на внешней стороне фундаментной стены, чтобы противостоять сильному внутреннему паровозу. Фактически, в некоторых ситуациях кондиционированные помещения ниже уровня земли подвергаются постоянному притоку внутрь пара летом, поскольку внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешнее состояние, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки —Два участка отделки важны по отношению к фундаментным стенам. Первое направление — это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать краски, штукатурку или стены с каркасом из гипсокартона. Во многих случаях внутренняя отделка — это просто внутренняя поверхность материала, используемого для фундаментной стены, т.е.е. бетонные или бетонные кладочные блоки.

Вторая область — это отделка экстерьера около уровня класса. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и с точки зрения долговечности.

Гидроизоляция / гидроизоляция во всех ситуациях должна быть поднята над верхним экраном и интегрирована в гидроизоляцию и гидроизоляцию фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить ухудшение, и поэтому требуется какой-то тип внешней отделки.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. Д., Опускается до уровня чуть ниже уровня, чтобы должным образом перейти и защитить эту чувствительную область.

Функции распределения —Фундаментальные стены могут содержать распределительные системы, такие как электрические и электронные участки. Иногда эти системы работают внутри системы отделки внутренней поверхности или в потолочном пространстве. К распределительным системам внутри самих фундаментных стен необходимо относиться с особой тщательностью, поскольку они также могут быть каналами, по которым воздух и влага проходят внутри конструкции.

Приложения

Рекомендации по проектированию верхнего экрана для поверхностного стока

Многие области по периметру здания на горизонтальном уровне подвергаются большому количеству поверхностного стока из-за широкого использования оконных проемов и непроницаемых фасадных материалов для стен, таких как тонкий камень и EIFS. Первой и наиболее эффективной защитой от этой воды является уклон верхней поверхности экрана от здания минимум на 5% рядом с краем здания. Правильная конструкция для подключения водосточных водостоков к системам водостока по периметру напрямую, вместо того, чтобы попадать в зону, непосредственно примыкающую к фундаментной стене, является разумной.

Важные конструктивные соображения включают наклон поверхности в сторону от конструкции, обеспечение подходящей дренажной системы от верхнего экрана через гранулированную засыпку и синтетический дренажный слой, который простирается до дренажа по периметру.

Рекомендации по проектированию выходного дренажа

Дренажная труба по периметру фундаментной стены должна быть окружена гранулированным материалом со свободным дренажем, который обернут фильтровальной тканью для предотвращения попадания мелких частиц в пористые пространства гранулированного материала.Дренажная труба должна иметь уклон не менее 0,5%, а лучше 1,0%.

Выбор гидроизоляционной / гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами относительно условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. В случае сомнений, очевидно, будет благоразумным принять консервативную сторону и создать водонепроницаемую систему.

Для водонепроницаемых систем первое, что нужно решить, — использовать ли гидроизоляцию с положительной или отрицательной стороны.Хотя отрицательная гидроизоляция выгодна с точки зрения ремонтных возможностей, в большинстве конструкций фундаментных стен используется положительная гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к подпорке.

В зависимости от условий площадки и глубины фундаментной стены, гидроизоляция с положительной стороны может быть установлена ​​либо снаружи, либо непосредственно на утеплитель при установке с глухой стороны перед укладкой бетона. Для нанесения снаружи следующее дизайнерское решение — использовать жидкие или листовые материалы.Листовые изделия выгодны с точки зрения постоянства свойств материала продукта и толщины, но основным недостатком является необходимость в многочисленных нахлестах. Перехлесты должны быть установлены так, чтобы верхний лист перекрывал нижний, чтобы вода естественным образом проливалась по перехлесту. Если используются листовые материалы, предпочтительно, чтобы мембрана полностью и непрерывно прилегала к подложке, чтобы предотвратить боковую миграцию утечек, а также для термической сварки или прочного соединения швов внахлест.

Для жидкостных мембранных систем правильное нанесение с точки зрения покрытия и толщины имеет решающее значение для производительности, и это следует контролировать на протяжении всей установки.Ключевым преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал применяется в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрывать трещины или открывать строительные швы, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (положительная сторона, без доступа из-за тесных линий участков, под плитами на уровне уклона или по другой причине) изделия могут включать листовые материалы из термоплавкого HDPE или PVC, бентонита или других аналогичных запатентованных листовых материалов.Во всех случаях защита мембраны, а также надлежащая притирка и герметизация стыков имеют решающее значение. Способы укладки бетона включают заливку на месте между опалубкой и внутренними формами или торкретирование, нанесенное распылением. В бентонитовых системах притирка бентонитовых листов обычно производится внахлест снаружи, если укладка бетона включает заливку сверху стены. Бентонитовые листы также обычно покрывают черепицей с поперечным направлением укладки бетона. При использовании монолитного бетона решающее значение имеет детализация связей опалубки, а использование односторонних опалубок, прикрепленных к плите, может минимизировать эту детализацию.Детализация вокруг опорных свай и анкеров для анкеровки грунта может быть сложной задачей, и уменьшение количества или частоты таких типов проходок увеличит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматуры является критическим шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Торкретирование может привести к возникновению нежелательных условий, таких как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляции не рекомендуют свою продукцию для этого применения.В сочетании с гидроизоляцией из бентонитовых листов эти пустоты могут быть вредными, поскольку бентонит может набухать в пустоты и терять свою гидроизоляционную целостность. Тщательное внимание к установке имеет решающее значение при применении как монолитного, так и торкрет-бетона в гидроизоляционных сооружениях с глухой стороны.

Защита мембраны

Лучшие дизайнерские замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны повреждениями от строительства. Для положительных сторон установка защитных панелей или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механического повреждения последующих слоев и засыпки и образования ультрафиолетового излучения.Готовые синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. С осторожностью рекомендуется использовать более мягкие жидкие материалы, так как дренажный слой может врезаться в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании тепловых, защитных и дренажных элементов снаружи стен фундамента, расположенного ниже уровня земли, в сборку следует вертикально вводить плоскость скольжения.Расположение плоскости скольжения может отличаться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить напряжения, возникающие на мембране во время операций контролируемой засыпки; эти напряжения могут вызвать повреждение мембраны, образование складок, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть надлежащим образом поддержаны на основании, чтобы предотвратить вертикальное перемещение. Кроме того, следует избегать механического прикрепления изоляции или других материалов, которые могут проникнуть в мембрану или создать нагрузку на нее.Если для прикрепления элемента к мембране используются клеи, рисунок клея следует наносить небольшими мазками, чтобы обеспечить вертикальный отвод воды и снизить вероятность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная плита должна иметь защитный лист на обратной стороне сердечника, чтобы способствовать лучшему перемещению по изоляции.

Окончание фасада здания

Решающее значение для любого здания имеет правильная детализация и интеграция вертикальной фасадной системы здания и строительной системы нижнего этажа.Интеграция двух систем требует тщательного рассмотрения, чтобы гарантировать, что все критерии влажности, воздуха и температуры для каждой системы удовлетворяются на переходной границе. На этом интерфейсе существует комбинация проектных нагрузок окружающей среды, таких как поверхностные воды, сток и дренаж стен полости.

Фасадные заделки часто вызывают накопление влаги на уровне или рядом с линией уклона здания с окружающей территорией. Требуется специальная гидроизоляция за облицовочными камнями зданий или специальная гидроизоляция и обработка внешней кромки плиты там, где она примыкает к грунтовым элементам.

Также требуется особая обработка всех дверных проемов. Обычной практикой для оконцевания стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляцией или мигающей деталью на уплотнении конверта — очень эффективная практика.

Проникновения

Оценка состояния и устранение неисправностей подземных сооружений выявляет общие источники утечек, которые возникают при проникновении. Проникновения — это любые отверстия в стене или конструкционной системе, которые, если они не имеют должной гидроизоляции, обеспечивают проход для проникновения влаги в здание.Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите пола или рукава для электричества, газа или связи — все это обычные проходы, обычно с собственной конструкцией или детализированными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Из-за уникального характера проникновений и особых характеристик ни одно правило или критерий не могут регулировать или применяться к их эффективному лечению.Однако классификация общих типов и характеристик проникновения помогает обеспечить эффективное лечение и правильное функционирование.

Изоляция, изоляция и гидроизоляция определенных трубопроводов, которые претерпевают большие перепады температуры, часто недооцениваются из-за их движения. В случае расширения и сжатия трубопроводов или трубопроводов, входящих в здание, требуется втулка через стену, которая не является продолжением проходящего трубопровода. Для их герметизации обычно требуется применение эластомерных башмаков, которые плотно прилегают к корпусу и внешней трубе.Другие поверхности, такие как газовые трубы, сигнальные или электрические, обычно должны выполняться с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проникновения.

Общеизвестно, что уплотнения служат резервной функцией и что предотвращение накопления влаги является основной целью создания герметичного здания при проникновении. Обратите внимание на то, что утечка может произойти при проникновении и течь за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Стеновые компенсаторы должны быть спроектированы с учетом предполагаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного движения. Для устранения утечек очень эффективным является усиленный внешний дренаж, аналогичный тому, который требуется на внешней стене. Особое внимание уделяется отводу воды у основания стены, чтобы избежать скопления воды в системе обратного заполнения или дренажа.

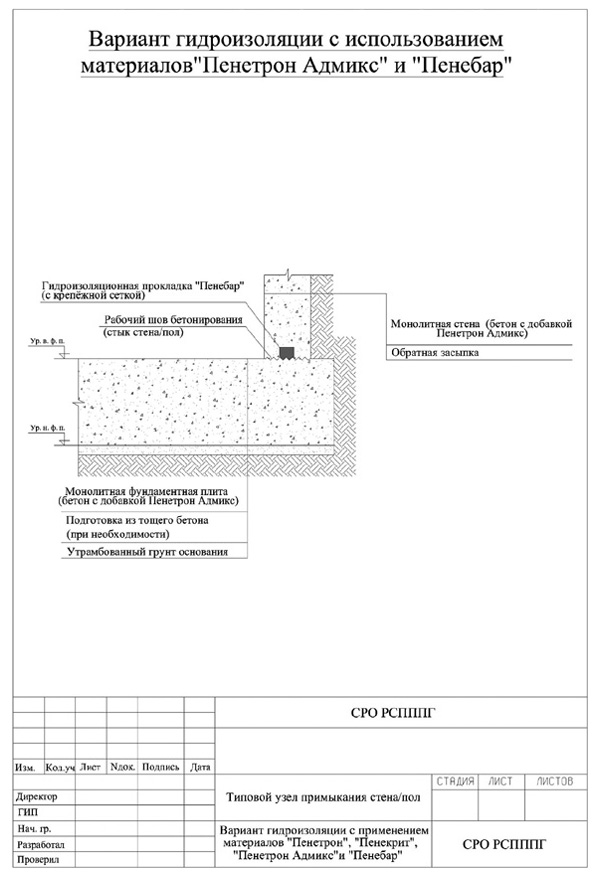

Соединения для строительства стен и пола

Строительные швы в большинстве случаев эффективно обрабатываются с помощью рекомендованных производителем гидрошпонок деталей.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и допуск на детализацию стыков обычно эффективны для строительных швов. Брус с жидкой мембраной, покрытый эластомерным гидроизоляционным слоем, доходящим до края нижнего колонтитула и на несколько дюймов выше бруса, оказался исторически эффективным. Там, где требуется гидроизоляция фундаментной стены, рекомендуется добавить гидроизоляцию в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены / пола, в том числе инжекционные трубки, которые можно установить в швах до укладки бетона, а затем залить химическим раствором после строительства, если гидроизоляционные и гидроизоляционные линии защиты не повреждены. полностью эффективен.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и соответствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена — типовая система (деталь 1.2.1) DWG | DWF | PDF
