Системы горячего водоснабжения: Система горячего водоснабжения

Содержание

что это такое, закрытая и открытая системы, отличия каждого типа, температура воды для теплоснабжения и правила обустройства

В современном мире люди привыкли жить в комфортных условиях. И чем выше уровень жизни, тем больше благ окружает людей. К одним из таких неотъемлемых на сегодняшний день условий комфортной жизни населения можно отнести наличие горячего водоснабжения в квартирах и частных домах. Сегодня потребление горячей воды приравнивается к употреблению холодной и даже иногда превышает его.

Что это такое?

Горячее водоснабжение – это обеспечение населения, в том числе его бытовых нужд, а также производственных потребностей, водой высокой температуры (до +75 градусов Цельсия). Оно является важным показателем уровня и качества жизни, а также условием соблюдения санитарно-гигиенических норм. Система горячего водоснабжения состоит из специального оборудования, функционирующего в совокупности, которое служит для разогрева воды до нужной температуры, а также для подачи ее к водозаборным точкам.

Чаще всего данная система состоит из следующих элементов:

  • водонагревателя;
  • насоса;
  • труб;
  • арматуры для подачи воды.

В нормативных документах часто используется аббревиатура к словосочетанию горячее водоснабжение – ГВС.

Виды устройств

Система горячего водоснабжения может быть двух видов.

  • Открытая система имеет теплоноситель. Вода подается из центральной отопительной системы. Она названа так потому, что подача происходит из отопительной системы. Такую систему обычно используют в многоквартирных домах. Что касается частных домов, то открытая система там окажется слишком дорогостоящей.
  • Закрытая система функционирует по-другому и имеет свои отличия. Сначала холодная питьевая вода забирается из центрального водопровода или наружной сети, затем она нагревается в теплообменнике и только после этого подается к водозаборным точкам. Такую воду можно использовать для приготовления пищи, так как в ней нет вредных для здоровья элементов.

А также существует независимая система горячего водоснабжения. Вода нагревается в котельной или тепловом пункте, затем подается в дом. Она называется независимой, поскольку функционирует отдельно и не связана с системой теплоснабжения. Она используется в частных домах или коттеджах.

Что касается водонагревателей, то они подразделяются на два вида.

Их выбор зависит только от желания владельца, а также от бытовых условий помещения.

  • Проточные. Они не накапливают воду, а нагревают ее по мере необходимости пользования. Такой нагреватель приводится в действие моментально, как только включается вода. Они могут быть электрическими либо газовыми.
  • Накопительные. Такие водогрейные котлы собирают воду в специальном баке и нагревают ее. Горячей водой можно пользоваться в любое время. Электрокотлы имеют большие габариты.

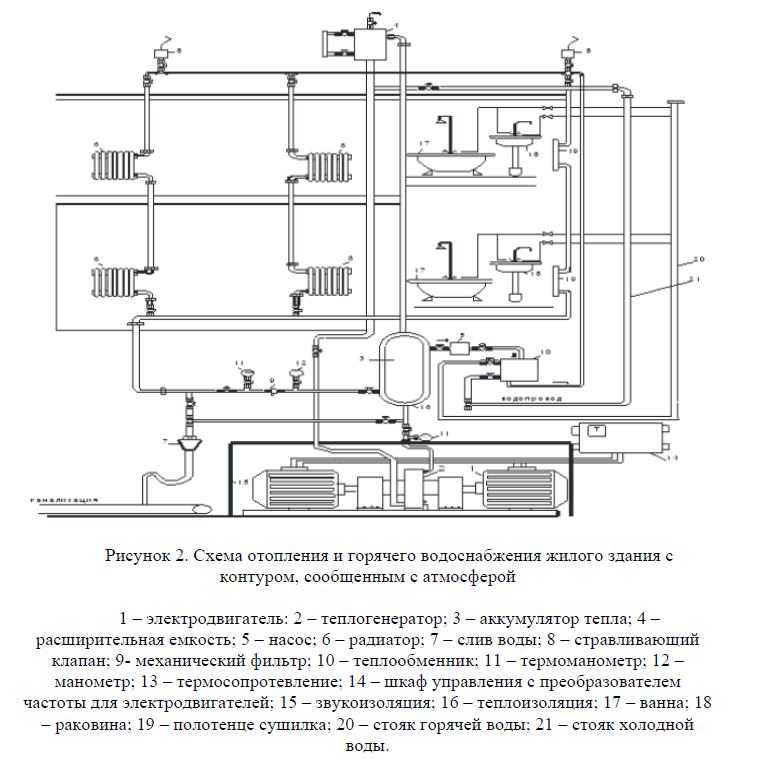

Принцип работы

Система горячего водоснабжения может быть тупиковой или циркуляционной. Тупиковая схема используется при постоянном использовании горячей воды. При непостоянном водозаборе вода в трубах остывает и поступает уже не слишком горячей. Для того чтобы получить воду необходимой горячей температуры, придется довольно долго ее сливать, что не слишком удобно. При циркуляционной схеме вода всегда подается горячей, но такая система стоит дороже. Такая схема хорошо подходит в случаях периодического водозабора. Температура воды постоянно поддерживается, а пользователи получают горячую воду.

Система циркуляции в таких системах может быть двух видов.

  • Принудительная. При этом типе используются насосы, как при системе отопления зданий. Принудительные системы применяют в многоэтажных постройках, высотностью от двух этажей.
  • Естественная. В одно- и двухэтажных домах применяется обустройство естественной циркуляции, так как протяженность трубопроводов небольшая. Она функционирует по системе циркуляционных труб, основываясь на разности массы воды при разных температурах.
    Этот способ такой же, как и способ водяного отопления с использованием естественной циркуляции.

Горячее водоснабжение состоит из следующих элементов:

  • водонагревателя или генератора;
  • трубопровода;
  • водозаборных точек.

Генераторами могут быть водонагреватели нескольких типов.

  • Скоростные водо-водяные нагреватели работают на основе того, что горячая вода, которая поступает либо из котельной, либо из центрального теплоснабжения, проходит по латунным трубам. Они находятся внутри стальных труб, а пространство между ними наполнено нагреваемой водой. Таким образом, происходит подогрев.
  • Пароводяной водонагреватель функционирует за счет пара, поступающего в нагреватель. Вода нагревается, проходя по латунным трубам, расположенным внутри. Такие системы применяют в жилищах с постоянным расходом воды и большим ее потреблением.
  • В домах с периодическим и низким водопотреблением используются накопительные водонагреватели. Они не только нагревают, но и аккумулируют горячую воду.

Трубопроводы и горячего, и холодного водоснабжения являются единой системой, они укладываются параллельно. На водозаборных точках устанавливаются смесители, которые позволяют получать разную температуру (от +20 до +70 градусов Цельсия) благодаря перемешиванию горячей и холодной воды. В системе горячего водоснабжения лучше использовать оцинкованные или пластиковые трубы для того, чтобы не возникало коррозии.

Трубопроводы и стояки лучше теплоизолировать во избежание лишней потери тепла. В современных домах на горячую и холодную воду устанавливаются счетчики для учета расхода воды, что позволяет не переплачивать за потребление, а платить только за расходованную воду.

Плюсы и минусы

Если говорить о преимуществах и недостатках горячего водоснабжения, то лучше рассматривать по отдельности системы открытого и закрытого типов.

Плюсами открытой системы можно считать следующие:

  • ее просто заполнить и спустить воздух, что происходит автоматически через расширительный бак;
  • довольно просто осуществлять подпитку. Так как давление в системе не требует особого внимания, то воду набирать можно без опасений;
  • система хорошо функционирует даже при наличии протечек, что связано с большим рабочим давлением в ней.

К минусам можно отнести следующие:

  • постоянный контроль уровня воды в резервуаре;
  • необходимость его пополнения.

К преимуществам закрытой системы горячего водоснабжения можно отнести такие как:

  • экономия, связанная с постоянной температурой;
  • имеется возможность установки полотенцесушителя.

Недостатком является обязательное наличие водонагревателей. Они могут быть проточными или накопительными, позволяющими всегда иметь резервное водоснабжение.

Очень важным моментом в системе горячего водоснабжения является наличие гидроаккумулятора. Он помогает предотвратить некоторые проблемы, связанные с перепадами давлений в системе. Гидроаккумулятор представляет собой герметичный бак, в котором находится мембрана, частично наполненная водой. Она разделяет бак на водную и воздушную части. Если в гидробаке увеличивается объем воды, то, соответственно, уменьшается объем воздуха.

При возникновении повышенных параметров давления в системе, подается сигнал и насос отключается. Для регулировки давления имеется пневматический клапан. Воздух закачивается через ниппель. Его количество можно как добавить, так и уменьшить.

Гидроаккумулятор обладает такими преимуществами, как:

  • предотвращение быстрого износа насоса. Так как в баке имеется запас воды, то насос будет включаться реже, что способствует его более долгому сроку службы;
  • стабильное давление воздуха в системе. Устройство помогает избежать резких перепадов давления и температур в системе горячего водоснабжения;
  • устойчивость к гидроударам. Они практически не возникают и не могут нанести вред насосу и всей системе;
  • увеличенные запасы горячей воды. В баке гидроаккумулятора всегда имеется ее запас, к тому же он постоянно обновляется.

Таким образом, наличие данного устройства только положительно влияет на функционирование всей системы в целом.

Нормы

Согласно «Правилам предоставления коммунальных услуг» норма температуры горячей воды должна соответствовать значению от +60 до +75 градусов Цельсия. Это значение полностью соответствует санитарным нормам и правилам по Законодательству Российской Федерации.

Стоит учесть, что существуют некоторые допустимые отклонения, а именно:

  • в ночное время (от 00: 00 до 05: 00 часов) допускается отклонение до 5 градусов Цельсия;
  • в дневное время (с 05: 00 до 00: 00 часов) отклонение не должно быть более 3 градусов Цельсия.

Согласно правилам, если подаваемая горячая вода холоднее, чем значение нормативов, пользователь может сделать перерасчет и оплатить ее по стоимости холодного водоснабжения. Но для этого придется выполнить замеры температуры. Самостоятельно этого сделать не получится. Первым делом нужно позвонить в ЖКХ или в управляющую компанию и оставить заявку на замер. Если данный спад температуры обусловлен неисправностями, ремонтом или другой причиной, об этом обязан сообщить диспетчер.

Если же все в порядке, необходимо зафиксировать заявку. После визита мастера нужно составить акт замера температуры в двух экземплярах. Именно на основании этого акта и будет производиться перерасчет стоимости.

Во время замера необходимо обратить внимание на следующие факторы:

  • сливать воду обязательно в течение нескольких минут;
  • отметить, откуда производится замер – из трубы полотенцесушителя либо из независимой трубы.

Согласно статье СанПиНа данное нарушение предполагает оплату штрафа.

Установленные нормы температурного режима связаны со следующими факторами:

  • данная температура не позволяет размножаться бактериям;
  • при такой температуре исключается возможность получения ожогов.

Температура воды в хранилищах должна быть очень высокой, но ее использование в домашних условиях должно быть обязательно в сочетании с холодной.

Схемы и расчеты

Для того чтобы рассчитать расход горячей воды, необходимо учесть количество проживающих в доме или квартире, а также образ жизни. Главным требованием является минимальный срок течения горячей воды из крана. К тому же согласно действующим нормам (10 минут), предполагается использование в нескольких точках в любом количестве.

Чтобы рассчитать подачу горячей, воды необходимо учесть следующие факторы:

  • количество пользователей;
  • частоту использования в ванной;
  • количество ванных и санузлов;
  • объем сантехнических устройств;
  • необходимую температуру воды.

Самым лучшим на сегодняшний день считается проектирование при помощи специальных измерительных приборов. Хотя этот вариант возможен не для всех. Только при учете потребностей всей семьи есть возможность подобрать оптимальный вариант горячего водоснабжения для дома, квартиры или дачи.

Рекомендации по эксплуатации

Что касается эксплуатации системы горячего водоснабжения, то ее хороший результат достигается только при слаженной бесперебойной работе всех ее составляющих. Главным фактором является получение качественного ресурса, соответствующего всем требованиям. В связи с этим периодически должна проводиться профилактика. Трубопроводы необходимо промывать. Это выполняется после монтажа, затем после ремонтов и дезинфекции.

Промывка может продолжаться от нескольких минут до нескольких часов. Время зависит от длины трубопровода. Чтобы в процессе не возникло коррозии, нужно полное отсутствие воздуха. Для его вывода используются специальные выпускные клапаны. Перед первым вводом в эксплуатацию системы горячего водоснабжения необходимо провести проверку на герметичность и прочность. Давление должно быть на полбара выше предположительно используемого, но в то же время оно не должно превышать десяти бар. Температура окружающей среды при проведении таких мероприятий должна быть не менее пяти градусов Цельсия выше ноля.

Чтобы продлить срок службы горячего водоснабжения, лучше время от времени производить контроль арматуры, фильтров, утеплителей. Есть способы совмещения подачи горячей воды. При наличии и автономного нагрева, и централизованного водоснабжения водонагреватель необходимо подключать к отдельным отводам, имеющим перекрывающую арматуру. Во время циркуляции воды в теплоносителе не должно быть воздуха, так как это может повлечь за собой образование воздушной пробки, которая не будет давать поступать горячей воде, а также может возникнуть разрыв трубопровода. При возникновении каких-либо неисправностей в системе, лучше обратиться к специалистам для своевременного выявления и решения проблемы. При условии аккуратного и бережного использования системы горячего водоснабжения вероятность возникновения аварийных ситуаций, поломок и сбоев сводится к минимуму.

Таким образом, при подключении системы горячего водоснабжения необходимо ознакомиться с ее разновидностями и понять, какая именно модель подходит для конкретной квартиры или дома. К тому же правильная установка, соблюдение всех норм и правил эксплуатации, использование качественных материалов и своевременная профилактика поможет долгие годы пользоваться выбранной системой без возникновения неприятных и неожиданных проблем.

О том, какие существуют разновидности и особенности систем горячего водоснабжения, смотрите в следующем видео.

Открытая и закрытая системы горячего водоснабжения: основные различия

20 октября 2020

Использование закрытой системы подразумевает то, что для подогрева холодной воды, поступающей из централизованного водопровода, будет использован теплоноситель, подаваемый из тепловой сети.

В открытой системе ГВС — горячая вода отбирается непосредственно из тепловой сети. Ее допустимо использовать только для удовлетворения бытовых нужд, например, для мытья посуды или стирки. Такая вода может иметь температуру до 75 градусов.

Стоимость горячей воды в такой системе постоянна и меняется только в соответствии с распоряжением Комитета по тарифам Санкт-Петербурга.

Необходимо отметить, что главное преимущество закрытой системы ГВС — это качество воды. Как правило, при соблюдении всех проектных требований и отсутствия нарушений при ее монтаже — вода полностью отвечает требованиям ГОСТ Р 51232-98.

Закрытая система ГВС строится на следующих принципах:

Вода, подаваемая из водопровода, поступает в дополнительный нагреватель где получает тепловую энергию и после этого подаётся потребителям. В этом случае вода и теплоноситель разделены между собой. Такая система подразумевает то, что горячая вода, подаваемая потребителю обладает теми же параметрами, что и так, которая льётся из крана холодной воды.

Следует отметить, что при использовании закрытой системы ГВС, трубы по которым подаётся горячая вода больше подвержены действию коррозии.

Размер платы потребителя за коммунальную услугу по горячему водоснабжению (при отсутствии централизованного горячего водоснабжения) определяется как сумма двух составляющих (см. изображение 3): произведение объема потребленной потребителем горячей воды, приготовленной исполнителем, и тарифа на холодную воду и произведение объема (количества) коммунального ресурса, использованного для подогрева холодной воды в целях предоставления коммунальной услуги по горячему водоснабжению, и тарифа (цены) на коммунальный ресурс.

Показатель №1 (см. изображение 3) — объем потребленной за расчетный период в i-м жилом или нежилом помещении горячей воды, определенный по показаниям индивидуального или общего (квартирного) прибора учета в i-м жилом или нежилом помещении. При отсутствии приборов учета объем потребленной горячей воды определяется: в жилом помещении — исходя из нормативов потребления горячей воды в жилом помещении и количества граждан, постоянно и временно проживающих в i-м жилом помещении;

Показатель №2 (см. изображение 3) — тариф на холодную воду, установленный в соответствии с законодательством Российской Федерации;

Показатель №3 (см. изображение 3) — удельный расход v-го коммунального ресурса на подогрев воды, утвержденный в соответствии с законодательством Российской Федерации уполномоченным органом норматив расхода v-го коммунального ресурса на подогрев воды в целях предоставления коммунальной услуги по горячему водоснабжению.

Стоимость подогрева воды в целях предоставления коммунальной услуги по горячему водоснабжению напрямую зависит от количества теплоносителя, затраченного для предоставления коммунальных услуг в данном расчетном периоде.

Стоимость отопления определяется по показаниям общедомового прибора учета и во многом зависит от температуры наружного воздуха.

Автоматизация системы горячего водоснабжения :: HighExpert.RU

В современном мире горячее водоснабжение (ГВС) является неотъемлемой частью удобства и комфорта в доме, коттедже или офисном здании. К сожалению, централизованная подача горячей воды обычно отсутствует в сельской местности, отдалённых коттеджных поселках, личных домах, офисных зданий и промышленных объектов, удалённых от центральных коммуникаций. В этом случае решение задачи по автоматизации горячего водоснабжения обычно связано с применением накопительного бойлера косвенного нагрева, либо нескольких бойлеров. Ёмкость такого бойлера варьируется обычно от 100 литров и может доходить до 1000 литров и даже более. Теплоноситель (умягчённая вода системы отопления, либо, что реже — антифриз) с более высокой температурой, циркулирует через теплообменник (обычно змеевик) внутри этого бойлера и передает тепловую энергию воде, находящейся под давлением внутри бойлера. После нагревания вода внутри бойлера с необходимой температурой (как правило от +40 до +60 градусов Цельсия) подаётся к потребителю. Практика показала, что применение двухконтурных котлов, несмотря на компактность, имеет тот существенный недостаток, что при возможном выходе из строя узла контура ГВС, котёл становится неработоспособным — это нарушает нормальную работу системы отопления и является полностью недопустимым в зимний период времени. Поэтому одноконтурный котел системы отопления, работающий в связке с бойлером косвенного нагрева, является более надежной комбинацией.

Необходимо отметить, что большинство бойлеров косвенного нагрева, как правило, имеют электромеханический термостат, настроенный либо на фиксированную целевую температуру воды ГВС, либо имеется возможность ручной установки этой температуры в определённом диапазоне значений. Недостатками работы бойлера, управляемого термостатом, являются: ограниченное количество циклов реле, низкая точность измерения температуры, отсутствие гибких настроек, невозможность автоматической дезинфекции воды ГВС, отсутствие индикации и т.д. Поэтому в Европе компании изготавливают и предлагают современные цифровые терморегуляторы для автоматизации систем горячего водоснабжения, устраняющие вышеперечисленные недостатки. Однако, главным недостатком зарубежной автоматики ГВС является их высокая цена, которая обычно начинается от 250 Евро. Нередко излишняя функциональность зарубежных устройств автоматики и сложность настроек, приводят к тому, что большинство рядовых потребителей не могут самостоятельно установить и настроить такие системы. Отметим также, что покупка импортных изделий для автоматизации систем горячего водоснабжения является инвестированием в западные компании, но не в экономику нашей страны.

Эскиз. Схема подключения контроллера ТРЦ-02 в систему горячего водоснабжения.

Автоматизация работы системы горячего водоснабжения с помощью дифференциального регулятора температуры ТРЦ-02 (полностью российская разработка и изготовление) позволяет обеспечивать необходимую и достаточную потребность в горячей воде с заданной температурой, при этом отпадает необходимость как в ручном регулировании системы ГВС, так и ручной дезинфекцией бойлера. Готовый комплект автоматики для системы горячего водоснабжения показан на Фото 1. Предлагаемое устройство обладает высокой надежностью, необходимой функциональностью и доступной ценой.

Фото 1. Готовый комплект автоматики для системы горячего водоснабжения.

Видео. Презентация контроллера ТРЦ-02.

Для одного из объектов недвижимости, удалённом от центральных коммуникаций, с целью автоматизации его системы горячего водоснабжения был применён бойлер косвенного нагрева, с гидравлическим подключением к имеющейся автономной системе отопления, устройством автоматизации был выбран российский простой и надежный регулятор температуры ТРЦ-02 с функцией автоматической дезинфекции горячей воды. На фото [см. Фото 2] показан бойлер Drazice с разобранным электрическим нагревательным элементом (ТЭН) и штатным термостатом.

Фото 2. Бойлер косвенного нагрева Drazice с разобранным ТЭН и штатным термостатом.

Керамический нагревательный элемент бойлера Drazice был проинспектирован с целью его дальнейшего подключения к мощному выходу дифференциального регулятора температуры ТРЦ-02 [см. Фото 3].

Фото 3. Керамический нагревательный элемент ТЭН бойлера Drazice

Цифровые датчики температуры, входящие в полный комплект дифференциального терморегулятора ТРЦ-02, были установлены в соответствующие герметичные гильзы [см. Фото 4].

Фото 4. Бойлер ГВС с цифровыми датчиками температуры ТРЦ-02.

Гидравлическая проверка бойлера косвенного нагрева с подключенным контроллером ТРЦ-02 показана на Фото 5.

Фото 5. Бойлер косвенного нагрева Drazice под избыточным давлением воды, подключенный к контроллеру ТРЦ-02.

Монтаж терморегулятора ТРЦ-02 для автматизации системы горячего водоснабжения объекта осуществлялся в корпус на DIN-рейку и продемонстрирован на Фото 6; на DIN-рейку слева направо установлено: УЗО [устройство защитного отключения] с током утечки 30 мА, автоматический выключатель C16 с номинальным током 16 Ампер, устройство для индикации напряжения, рабочего тока и потребляемой мощности и собственно дифференциальный регулятор температуры ТРЦ-02.  К его мощному выходу был подключен ТЭН, а к маломощному выходу — циркуляционный насос, обеспечивающий циркуляцию теплоносителя от котла через змеевик бойлера. Российский дифференциальный терморегулятор ТРЦ-02 обеспечил необходимую и достаточную автоматизацию системы горячего водоснабжения.

Фото 6. Окончательный монтаж терморегулятора ТРЦ-02 для автоматизации системы горячего водоснабжения.


14.11.2021

Закрытая система горячего водоснабжения — расчет норматива

Закрытая система горячего водоснабжения представляет собой набор оборудования, труб и приборов, которые должны решать задачу нагрева, поступающей холодной воды и последующим распределением ее по потребителям. Алгоритм работы такой системы следующий:

  1. Холодная вода поступает в нагреватель.
  2. Подогретую воду насос подаёт в систему трубопроводов, по которым она поступает к потребителям.

Основные принципы работы закрытой системы горячего водоснабжения

Способ нагрева воды определяет ее тип — открытая или закрытая. Система при эксплуатации которой потребитель получает горячую воду называют закрытой. Закрытая система ГВС строится на следующих принципах:

  • Вода, подаваемая из водопровода, поступает в дополнительный нагреватель где получает тепловую энергию и после этого подаётся потребителям. В этом случае вода и теплоноситель разделены между собой. Такая система подразумевает то, что горячая вода, подаваемая потребителю обладает теми же параметрами, что и так, которая льётся из крана холодной воды.
    Следует отметить, что при использовании закрытой системы ГВС, трубы по которым подаётся горячая вода больше подвержены действию коррозии.
  • В состав закрытой системы ГВС входят два трубопровода — подающий и обратный. По ним вода циркулирует в системе. Это позволяет использовать горячую воду одновременно нескольким потребителям без падения напора вода. Кроме того, закрытая система ГВС отличается простотой настройки температурного режима.
  • Такая система позволяет экономить средства, все дело в том, что в ней поддерживается постоянная температура. Особенно это актуально в том случае если здание подключено к системе центрального водоснабжения. Кстати, применение закрытой системы ГВС позволяет выполнить подключение полотенцесушителей. Но, те, кто установил полотенцесушитель сталкиваются со следующей проблемой — летом он будет постоянно горячий, а это приведет к повышению температуры в помещении. Но эта проблема может быть решена с помощью установки запорных вентилей, регулирующих подачу подогретой воды.

Любая система подачи воды требует проведения расчетов потребного количества горячей воды. На их результаты влияют определенные факторы. Они обусловлены в первую очередь количеством жильцов, проживающих в доме. Для проведения расчетов необходимо учитывать:

  • прогнозируемую температуру воды;
  • количество жильцов;
  • параметры, используемого санитарно-технического оборудования и ряд других.

Различия между открытой и закрытой системами подачи воды

Использование закрытой системы подразумевает то, что для подогрева холодной воды, поступающей из централизованного водопровода, будет использован теплоноситель, подаваемый из тепловой сети.



В открытой системе ГВС — горячая вода отбирается непосредственно из тепловой сети. Ее допустимо использовать только для удовлетворения бытовых нужд, например, для мытья посуды или стирки. Такая вода может иметь температуру до 75 градусов. Необходимо отметить, что главное преимущество закрытой системы ГВС — это качество воды. Как правило, при соблюдении всех проектных требований и отсутствия нарушений при ее монтаже — вода полностью отвечает требованиям ГОСТ Р 51232-98.

Оборудование необходимое для работы сети

Закрытая система ГВС — это достаточно сложная инженерно-техническая система и для обеспечения бесперебойной, а главное безопасной работы необходим набор определённого оборудования.

Узел учета расхода воды

Именно через него происходит подача воды в домовой водопровод. На нем установлен прибор учета расхода воды. Кроме того, в конструкции узла предусмотрена возможность отключения подачи воды на время ремонта трубопроводной арматуры как планового, так и аварийного. В состав водомерного узла устанавливают:

  • магнитный или сетчатый фильтр грубой очистки;
  • краны и клапана через которые происходит подача холодной воды;
  • измерительные приборы — манометры, термометры;
  • байпас — обводной трубопровод, который задействуют на время обслуживания водомерного узла.

Разумеется, для обеспечения работы системы ГВС задействована система труб, ее можно разделить на три группы:

  • розливы;
  • стояки;
  • подводы.

По розливам, размещаемым в подвале здание вода перемещается к стоякам. По ним она подается непосредственно в квартиры и через подводы поступает к конечным потребителям — санитарно-техническое оборудование, бытовая техника, полотенцесушители и пр. Существует множество схем расположение труб каждой группы. Например, через стояки, размещенные в одной квартире, может быть налажена подача воды в соседнее жильё.

Диаметры труб определяют при проведении проектирования здания, но как правило выдерживаются следующие размеры:

  • Розливы от 32 до 125 мм;
  • Стояки от 25 до 40 мм;
  • Подводки в пределах 15 — 20 мм.

При разработке проекта закрытой системы ГВС закладывают следующие материалы:

  • металлопластик;
  • трубы, выполненные из пищевой нержавейки;
  • оцинкованные трубы.

При заказе труб необходимо помнить, что металлопластиковые трубы могут быть рассчитаны на разное давление и разные рабочие температуры. Кстати, во время капитального ремонта, нечистые на руку подрядчики, устанавливают трубы не соответствующие требованиям рабочей документации, то же самое касается и трубопроводной арматуры.

Основные неисправности закрытой системы ГВС

Горячее водоснабжение иногда может выходить из строя или нестабильно работать. Это определено рядом субъективных и объективных факторов. В частности:

  • ошибками, допущенными при проектировании и монтаже системы;
  • течи и шумы, возникающие в трубопроводной арматуре. Как правило это вызвано либо выработками в затворе вентилей или установкой дефектных изделий;
  • отсутствие нагрева полотенцесушителя, скорее все оно вызвано воздушными пробками.

Как правило, систему подачи воды принимают по акту и предприятие выполнявшее монтаж системы ГВС в течении нескольких лет должно заниматься гарантийным обслуживанием переданной управляющей компании сети. То есть, для устранения дефектов в сети ГВС необходимо вызывать специалистов из управляющей компании или из компании — подрядчика.

Расчетные нормативы расхода горячей воды

Следует отметить что существует множество нормативов по расчетам расхода ресурсов, в сфере жилищного хозяйства нормативов использования воды на одного человека без применения прибора учета воды не существует. Это вызвано тем, что плотность населения по разным районам нашей страны сильно различается. Другими словами, в каждом регионе действуют свои нормативы. В соответствии с правилами на населенный пункт подается некое количество воды. При этом принимают в расчет размер объема воды, которую используют жильцы тех квартир в которых установлены приборы учета воды.

Из общего объема, поставленной воды высчитывают тот объем, который прошел через приборы учета. Полученную разность разделяют на количество людей зарегистрированы на данной жилой площади. Именно эти люди и несут расходы за использованную воду. Такая ситуация сложилась во многом потому, что существует множество мест несанкционированного потребления воды и далеко не везде установлены приборы учета воды, кстати, в отличие от стран с развитой экономикой. Нормы потребления рассчитывают с использованием повышающего коэффициента.
При проведении расчётов необходимо учитывать состояние сантехнических приборов и наличие установленных водяных нагревателей.

Коэффициент расхода потребления в разных районах воды различается потому, что в каждом районе воду потребляют в различных объёмах. При этом необходимо учитывать климат, цену на топливо, предназначенное для нагрева воды.


Выведена усредненная норма расхода воды на одного человека. В дневное время эта цифра составляет — 200 литров холодной воды и 100 литров горячей. Обыкновенная ванная вмещает в себя 250 литров воды и если жилец не принимает ванну каждый день, то ему имеет смысл задуматься об установке приборов учета воды.

Установленный счетчик позволит существенно сэкономить на оплате счетов за воду. Дело в том, что в счета на воду в той или иной форме вносят несанкционированный отбор воды, течи, расход воды на нужды МЧС и многое другое.

Немного о нормативной базе

Любой современный человек прекрасно понимает что без большинства коммунальных услуг, в том числе и наличия горячей воды жить совсем не комфортно. И зачастую система центральной подачи воды не всегда обеспечивает доступ потребителей к горячей воде. Но если вчитаться в нормативную документацию, а именно санитарные нормы и правила (СанПиН) 2.1.4.2496-09, то станут ясны требования к температуре горячей воды городской квартире. Предельная температура не должна превышать 60 — 75 градусов. Этот уровень является обязательным во всех местах подключения потребителя. Поддержание такой температуры необходимо для предотвращения распространения бактериальных и других заражений, способных нанести вред здоровью проживающих в доме людей.[art_yt id=»1hp-NW5QasU» wvideo=»640″ hvideo=»360″ position=»center» urlvideo=»https://www.youtube.com/watch?v=1hp-NW5QasU» namevideo=»Горячее водоснабжение с рециркуляцией» desc=»Как монтировать самостоятельно систему водоснабжения и канализации.» durationmin=»29″ durationsec=»00″ upld=»2016-08-19″ tmburl=»https://i.ytimg.com/vi/1hp-NW5QasU/hqdefault.jpg» thumbnailwidth=»1280″ thumbnailheight=»720″]

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.
  • Все чинит жена. 35%, 1427 голосов

    1427 голосов 35%

    1427 голосов — 35% из всех голосов

  • Все чинит муж. 30%, 1238 голосов

    1238 голосов 30%

    1238 голосов — 30% из всех голосов

  • Все чинится само. 20%, 810 голосов

    810 голосов 20%

    810 голосов — 20% из всех голосов

  • От 1 года и более. 10%, 422 голоса

    422 голоса 10%

    422 голоса — 10% из всех голосов

  • Раз в год. 5%, 194 голоса

    194 голоса 5%

    194 голоса — 5% из всех голосов

Всего голосов: 4091

Голосовало: 3999

17 января, 2018

×

Вы или с вашего IP уже голосовали. Загрузка…

Горячее водоснабжение | Статьи про водоснабжение

Горячее водоснабжение (ГВС) — система, предназначенная для обеспечения потребителей горячей водой для технологических, санитарных и гигиенических целей. ГВС — сокращение (от Горячее ВодоСнабжение), используемое для обозначения подсистемы горячего водоснабжения в документах, касающихся теплоснабжения.

Централизированная система ГВС

В централизованных системах выработка тепла производится на ТЭЦ, в различных котельных, используется также т. н. отбросное тепло промышленных предприятий, подземные и др. источники; при этом тепло передаётся к потребителям по трубопроводам теплосети. Приготовление горячей воды производится как в самих источниках тепла, так и в центральных тепловых пунктах (ЦТП) или же непосредственно в домах.

Для предотвращения охлаждения воды в подающих трубопроводах систем горячего водоснабжения в периоды малого водоразбора осуществляется постоянная циркуляция с помощью так называемого циркуляционного трубопровода. В ванных и душевых комнатах к циркуляционному трубопроводу присоединяют нагревательные приборы для обогрева этих помещений и сушки полотенец.

Для выравнивания графика нагрузок и снижения затрат на источники тепла, теплообменники, теплосети и водоподготовку в централизованных системах применяют баки-аккумуляторы горячей воды, в которых она накапливается в часы небольшого разбора и расходуется в период значительного водопотребления.


  1. Река;

  2. Водопроводная станция;

  3. Городской водоканал;

  4. ТЭЦ;

  5. Центральный тепловой пункт;

  6. Горячее водоснабжение;

  7. Холодное водоснабжение;

  8. Потребители

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

ограничения горячего водоснабжения из-за профилактических работ на тепловых сетях начнутся 1 июня 2020 года

Профилактические работы на тепловых сетях ПАО «МОЭК», обеспечивающих теплоснабжение и горячее водоснабжение жилого сектора и объектов социальной сферы, начнутся с 1 июня 2020 года. Все необходимые мероприятия ведутся в рамках подготовки системы теплоснабжения Москвы к следующему отопительному сезону в соответствии с согласованным с Правительством города графиком.

Профилактические работы на сетях, обеспечивающих теплом системы горячего водоснабжения столичных объектов здравоохранения со стационарами, начнутся с 15 июля 2020 года. При наличии резервных источников горячего водоснабжения на этих объектах планируется проводить работы без отключения ГВС. Кроме того, 69 медучреждений стационарного типа, имеющие резервные связи от тепловых сетей ПАО «МОЭК», отключаться от горячего водоснабжения при проведении профилактики не будут.

Все профилактические работы на системах горячего водоснабжения в Москве планируется завершить до 30 августа 2020 года. За это время будут выполнены гидравлические испытания на 16,4 тыс. км сетей. В 2019 году в ходе работ по подготовке к осенне-зимнему периоду специалистами ПАО «МОЭК» было выявлено и отремонтировано более 13 000 потенциально ненадежных участков на тепловых сетях, что позволило предотвратить повреждения в отопительный период и обеспечить бесперебойное теплоснабжение потребителей.

Также в межотопительном периоде управляющие организации в сфере ЖКХ должны проводить обслуживание и плановые ремонты внутридомовых систем теплоснабжения и горячего водоснабжения.

«Летние мероприятия вызваны необходимостью подготовки коммуникаций к отопительному сезону и являются основным условием, обеспечивающим надежное теплоснабжение потребителей и работу всех элементов сложной столичной системы централизованного теплоснабжения – тепловых станций, тепловых сетей, центральных и индивидуальных тепловых пунктов. Сегодня в Москве продолжительность отключений не превышает 10 дней, это обоснованный срок для проведения работ без потери качества и обеспечения надежности самой большой в стране теплоэнергетической системы», – отметил заместитель управляющего директора – главный инженер ПАО «МОЭК» Роман Коровин.

На сайте «МОЭК» размещен информационный ролик о летних профилактических работах на системах горячего водоснабжения https://www.youtube.com/embed/_Ngon1KbFxQ.

Справка

ПАО «МОЭК» в своей работе активно использует все современные технологии для развития системы теплоснабжения — проведение внутритрубной диагностики, тепловизионные обследования, использование современных материалов при прокладке тепловых сетей и т.д. Благодаря этому продолжительность летних профилактических работ сегодня в Москве не превышает 10 дней. При этом до 2011 года этот показатель составлял 14 дней, а еще раньше – 21 день. Во время проведения летних профилактических работ на системах горячего водоснабжения проводятся профилактические и капитальные ремонты на районных тепловых станциях и центральных тепловых пунктах, диагностика магистральных и разводящих сетей общей протяженностью свыше 16 тыс. км, перекладка трубопроводов с применением новых технологий. Работами будут охвачены более 70 тыс. зданий, в том числе около 33 тыс. жилых домов.

Бесконтактные водонагреватели или водонагреватели по требованию

Водонагреватели без резервуаров, также известные как водонагреватели по запросу или проточные водонагреватели, обеспечивают горячую воду только по мере необходимости. Они не вызывают потерь энергии в режиме ожидания, связанных с накопительными водонагревателями, что позволяет сэкономить деньги. Здесь вы найдете основную информацию о том, как они работают, подходит ли безрезервуарный водонагреватель для вашего дома и какие критерии следует использовать при выборе подходящей модели. Ознакомьтесь с инфографикой Energy Saver 101: Water Heating, чтобы узнать, подходит ли вам безрезервуарный водонагреватель, и с нашим обсуждением #AskEnergySaver о водяном нагреве, чтобы узнать больше об эффективном водяном нагреве.

Как они работают

Бесконтактные водонагреватели мгновенно нагревают воду без использования накопительного бака. Когда кран горячей воды открыт, холодная вода течет через теплообменник в агрегате, и ее нагревает либо газовая горелка, либо электрический элемент. В результате безбаквальные водонагреватели обеспечивают постоянную подачу горячей воды. Вам не нужно ждать, пока резервуар наполнится достаточным количеством горячей воды. Однако мощность водонагревателя без резервуара ограничивает расход.

Как правило, водонагреватели без бака обеспечивают горячую воду со скоростью 2–5 галлонов (7,6–15,2 литра) в минуту. Газовые безбаквальные водонагреватели производят более высокий расход, чем электрические. Однако иногда даже самая большая газовая модель не может обеспечить достаточно горячей воды для одновременного многократного использования в больших домах. Например, одновременное принятие душа и включение посудомоечной машины может максимально растянуть безбаковый водонагреватель. Чтобы решить эту проблему, вы можете установить два или более безбаквальных водонагревателя.Вы также можете установить отдельные водонагреватели без резервуара для бытовых приборов, таких как стиральная машина или посудомоечная машина, которые потребляют много горячей воды в вашем доме. Однако дополнительные водонагреватели будут стоить дороже и могут не оправдывать дополнительных затрат.

К другим областям применения водонагревателей по требованию относятся следующие:

  • Удаленные ванные комнаты или гидромассажные ванны
  • Бустер для бытовой техники, такой как посудомоечные машины или стиральные машины
  • Бустер для солнечной системы водяного отопления.

Преимущества и недостатки

Для домов, которые ежедневно потребляют 41 галлон горячей воды или меньше, водонагреватели по требованию могут быть на 24–34% более энергоэффективными, чем обычные водонагреватели с накопительными баками. Они могут быть на 8–14% более энергоэффективными для домов, в которых используется много горячей воды — около 86 галлонов в день. В некоторых случаях можно добиться еще большей экономии энергии, если установить водонагреватель по запросу на каждом выходе горячей воды.

Первоначальная стоимость безбаквального водонагревателя выше, чем у обычного накопительного водонагревателя, но безбакерные водонагреватели обычно служат дольше и имеют более низкие эксплуатационные расходы и затраты на электроэнергию, что может компенсировать их более высокую закупочную цену.Срок службы большинства водонагревателей без резервуаров составляет более 20 лет. У них также есть легко заменяемые детали, которые могут продлить срок их службы на много лет. Напротив, накопительные водонагреватели служат 10–15 лет.

Бесконтактные водонагреватели позволяют избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями. Однако, хотя газовые водонагреватели без резервуаров обычно имеют более высокую скорость потока, чем электрические, они могут тратить энергию, если у них есть контрольная лампа. Иногда это может компенсировать устранение потерь энергии в режиме ожидания по сравнению с накопительным водонагревателем.В накопительном водонагревателе, работающем на газе, пилотная лампа нагревает воду в баке, поэтому энергия не тратится.

Стоимость эксплуатации контрольной лампы в безбаквальном водонагревателе варьируется от модели к модели. Изучите литературу производителя, чтобы определить, сколько газа использует пилотный фонарь для рассматриваемой модели. Ищите модели, у которых есть устройство прерывистого зажигания (IID) вместо стоячей контрольной лампы. Это устройство напоминает устройство искрового зажигания в некоторых газовых печах, кухонных плитах и ​​духовках.

Выбор водонагревателя по требованию

Перед покупкой водонагревателя по требованию также необходимо учесть следующее:

Установка и обслуживание

Правильная установка и техническое обслуживание водонагревателя по запросу может повысить его энергоэффективность.

Правильная установка зависит от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности, особенно в отношении сжигания газовых водонагревателей.Поэтому для установки водонагревателя по требованию лучше обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика необходимо сделать следующее:

  • Письменный запрос сметы
  • Спросите ссылки
  • Свяжитесь с местным бюро Better Business Bureau для уточнения информации о компании
  • Посмотрите, получит ли компания местное разрешение, если необходимо, и понимает ли она местные строительные нормы и правила.

Если вы решили установить водонагреватель самостоятельно, сначала проконсультируйтесь с производителем.У производителей обычно есть необходимые инструкции по установке и эксплуатации. Кроме того, свяжитесь с вашим городом или поселком для получения информации о получении разрешения, если необходимо, и о местных правилах установки водонагревателя.

Периодическое обслуживание водонагревателя может значительно продлить срок его службы и минимизировать потерю эффективности. Прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваш водонагреватель будет правильно установлен и проведен техобслуживание, попробуйте несколько дополнительных энергосберегающих опций, которые помогут снизить ваши счета за нагрев воды.Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Водонагреватели с тепловым насосом | Министерство энергетики

Водонагреватели с тепловым насосом используют электричество для передачи тепла из одного места в другое вместо непосредственного производства тепла. Следовательно, они могут быть в два-три раза более энергоэффективными, чем обычные электрические водонагреватели сопротивления. Чтобы переместить тепло, тепловые насосы работают как холодильник в обратном направлении.

В то время как холодильник забирает тепло из ящика и отправляет его в окружающую комнату, автономный водонагреватель с воздушным тепловым насосом забирает тепло из окружающего воздуха и передает его — при более высокой температуре — для обогрева. вода в резервуаре для хранения.Вы можете приобрести автономную систему водяного отопления с тепловым насосом в виде интегрированного блока со встроенным водонагревателем и резервными резистивными нагревательными элементами. Вы также можете модернизировать тепловой насос для работы с существующим обычным водонагревателем.

Водонагреватели с тепловым насосом требуют установки в местах, температура которых поддерживается круглый год при температуре 40–90ºF (4,4–32,2ºC) и обеспечивает не менее 1000 кубических футов (28,3 кубических метров) воздушного пространства вокруг водонагревателя. Воздух, проходящий через испаритель, может быть выпущен в комнату или на улицу.

Водонагреватели с тепловым насосом не будут эффективно работать в холодном помещении, поскольку они имеют тенденцию охлаждать пространство, в котором они находятся. Установка их в помещении с избыточным теплом, например в топочном помещении, повысит их эффективность.

Вы также можете установить систему теплового насоса с воздушным источником тепла, которая сочетает в себе нагрев, охлаждение и нагрев воды. Эти комбинированные системы забирают тепло из наружного воздуха зимой и из внутреннего воздуха летом. Поскольку они удаляют тепло из воздуха, любой тип теплового насоса с воздушным источником работает более эффективно в теплом климате.

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, которые отводят тепло от земли зимой и из воздуха в помещении летом, для обогрева и охлаждения своих домов. Для нагрева воды вы можете добавить пароохладитель к системе геотермального теплового насоса. Пароохладитель — это небольшой вспомогательный теплообменник, в котором для нагрева воды используются перегретые газы от компрессора теплового насоса. Затем эта горячая вода циркулирует по трубе в бак водонагревателя в доме.

Пароохладители также доступны для водонагревателей без бака или водонагревателей по запросу. Летом пароохладитель использует избыточное тепло, которое в противном случае было бы отведено на землю. При частой эксплуатации в летнее время геотермальный тепловой насос может обеспечить большинство ваших потребностей в горячей воде.

Осенью, зимой и весной, когда пароохладитель не производит столько избыточного тепла, вам придется больше полагаться на накопитель или потреблять водонагреватель. Некоторые производители также предлагают тройные геотермальные тепловые насосы, которые обеспечивают отопление, охлаждение и горячую воду.Они используют отдельный теплообменник для удовлетворения всех потребностей домашнего хозяйства в горячей воде.

Best Water Heater Buying Guide

Водонагреватели резервуара обычно вмещают 40, 50 или 55 галлонов или более. Размер, который вы покупаете, зависит от количества людей, живущих в вашем доме, и вашего максимального потребления воды. Семья из четырех человек, например, может несколько раз принять душ, запустить посудомоечную машину и выстирать одну или две партии белья в среднем за день, что в сумме составляет 100 галлонов горячей воды или более. Но это не означает, что домохозяйству нужен резервуар на 100 галлонов.

Для водонагревателей с накопительным баком важно учитывать рейтинг за первый час, который представляет собой количество галлонов, которое водонагреватель может подать за час, начиная с полного резервуара. Вы найдете FHR на этикетке EnergyGuide. Чтобы рассчитать, какая частота сердечных сокращений будет работать для вашего дома, используйте калькулятор на веб-сайте Energy Saver.

В результате недавно обновленных стандартов эффективности водонагреватели объемом менее 55 галлонов теперь имеют повышение эффективности на 4 процента, а водонагреватели объемом 55 галлонов или более имеют прирост эффективности от 25 до 50 процентов, в зависимости от используемой технологии — тепловой насос или конденсация.(См. Типы водонагревателей ниже.)

И не думайте, что новый водонагреватель поместится там, где был ваш старый. Из-за повышенной изоляции и других улучшений эффективности некоторые новые модели могут быть шире и / или выше, чем ваш старый водонагреватель.

Бесконтактные водонагреватели, конечно, не удерживают много воды, поэтому нужно искать показатель галлонов в минуту (галлонов в минуту). Это число, которое говорит вам, сколько горячей воды водонагреватель может подать за установленный период времени. Чем выше GPM, тем больше горячей воды может подать агрегат.Если у вас большая семья и несколько ванных комнат, вам понадобится безрезервуарный водонагреватель с более высоким GPM. Например, в обычном душе расходуется до 2,5 галлона в минуту. Более новые стиральные машины используют от 7 галлонов (фронтальная загрузка) до 19 галлонов (мешалка с верхней загрузкой) на одну стирку, но более старые модели могут использовать до 32 галлонов на загрузку, как указано ниже. Соответственно рассчитайте свои потребности.

Для получения дополнительной информации, вы можете проверить наши характеристики водонагревателя.

Попадание в горячую воду: Практическое руководство по системам водяного отопления

Одним из положительных результатов недавнего энергетического кризиса стало развитие и совершенствование технологий использования альтернативных форм энергии.Нигде эти усилия не были более очевидными, чем рост использования древесины в качестве источника топлива. Многие односемейные дома, построенные в последние годы, предусматривают хотя бы частичное отопление дровами. Некоторые коммерческие, промышленные и сельскохозяйственные предприятия, которым требуется большое количество тепла, также либо перешли на древесину, либо рассмотрели ее.

Один из наиболее удобных, эффективных и рентабельных способов, с помощью которых жилые, сельскохозяйственные и небольшие коммерческие пользователи могут пользоваться преимуществами энергии на базе древесины, — это использование системы водяного отопления (часто называемой гидравлической).Системы горячего водоснабжения, работающие на древесном топливе, особенно подходят для малых и средних предприятий. Основным преимуществом этих систем является то, что они обеспечивают постоянный нагрев при относительно нечастой загрузке. Они также безопасны и могут сжигать недорогое древесное топливо во многих различных формах. Хотя этой технологии как минимум 200 лет, сегодня стоит подумать о ней.

Расширение биологической и сельскохозяйственной инженерии в Государственном университете Северной Каролины спроектировало и протестировало ряд гидравлических систем различных размеров за последние годы.Планы для этих систем доступны за небольшую плату. В настоящее время в Северной Каролине действует несколько тысяч жилых систем горячего водоснабжения, работающих на дровах. Кроме того, около 60 единиц используется для сушки табака и около 300 — для обогрева теплиц. Хотя многие из этих систем были построены на основе проверенных планов, некоторые из них — нет. Когда в системе возникают проблемы, это часто происходит из-за того, что некоторые важные конструктивные или эксплуатационные требования были упущены.

Для эффективной работы важно понимать и соблюдать определенные основные правила.Эта публикация предоставляет оператору системы водяного отопления важную базовую информацию об этом типе системы и ее работе. В первых двух разделах описывается система горячего водоснабжения и ее части, объясняются функции каждой части и даются некоторые простые расчеты конструкции для тех, кто хочет построить свою собственную систему. Третий раздел поможет читателю развить понимание древесного топлива, а четвертый описывает и объясняет экономику систем горячего водоснабжения.

В системе водяного отопления вода используется для хранения тепловой энергии и передачи ее от горящего топлива к месту, где будет использоваться тепло.Все системы горячего водоснабжения (гидроники) состоят из пяти основных частей:

  • А топка , камера, в которой сжигается топливо;
  • A резервуар для воды , в котором тепло поглощается и хранится;
  • A насосно-трубопроводная система для транспортировки нагретой воды;
  • A теплообменник для отвода тепла там, где оно необходимо;
  • Система управления для управления скоростью использования тепла.

При проектировании водонагревателя на дровах важны три фактора:

  1. Горение . Система должна быть спроектирована так, чтобы топливо сгорало максимально полно.
  2. Теплообмен . Конструкция должна позволять как можно большему количеству выделяемого тепла попадать в воду.
  3. Сохранение тепла . Система должна позволять как можно меньше тепла уходить неиспользованным.

Самая важная часть любой системы горячего водоснабжения — топка или камера сгорания.Если он неправильного размера или плохо спроектирован, производительность всей системы пострадает. Самая частая проблема домашних систем горячего водоснабжения — это плохо спроектированная топка. К сожалению, это также одна из самых сложных проблем, которую можно решить без изменения конструкции и восстановления топки.

Как горит древесина

Чтобы оценить необходимость правильно спроектированной топки, необходимо понимать, как горит дрова. Горение (горение) — это процесс, в котором кислород химически соединяется с топливом, выделяя тепло.Тепло также необходимо для запуска процесса. Однако, однажды начавшись, реакция может быть самоподдерживающейся.

Большинство людей знают, что для сжигания необходимы топливо и кислород. Однако многие не осознают, что тепло также необходимо. Многие проблемы в системах водяного отопления связаны с недостаточным количеством тепла в камере сгорания.

Двумя основными компонентами древесины являются целлюлоза и лигнин. Эти два химических вещества состоят в основном из углерода, водорода и кислорода.При повышении температуры древесины некоторые летучие вещества, содержащиеся в ней — вода, воск и масла — начинают выкипать. При температуре около 540 ° F тепловая энергия приведет к разрыву атомных связей в некоторых молекулах древесины. Когда тепловая энергия разрывает связи, которые удерживают вместе атомы, составляющие лигнин или целлюлозу, образуются новые соединения — соединения, которых изначально не было в древесине. Этот процесс известен как пиролиз. Эти новые соединения могут быть газами, такими как водород, окись углерода, двуокись углерода и метан, или они могут быть жидкостями и полутвердыми веществами, такими как смолы, пиролитовые кислоты и креозот.Эти жидкости в виде мелких капель и полутвердых частиц вместе с водяным паром образуют дым. Дым, который выходит из трубы (дымохода) несгоревшим, является потраченным топливом.

По мере того, как температура продолжает расти, производство пиролитических соединений резко возрастает. При температуре от 700 до 1100 ° F (в зависимости от присутствующих пропорций) кислород соединяется с газами и смолами с выделением тепла. Когда это происходит, происходит самоподдерживающееся горение.

В какой-то момент во время горения куска дерева все смолы и газы улетят.Остается в основном древесный уголь. В обиходе мы говорим, что древесина сгорела дотла. Эти угли медленно горят снаружи и почти без огня. Количество угля или древесного угля, которое остается после того, как другие части древесины выкипят, зависит в первую очередь от породы древесины, а также от того, как быстро и при какой температуре она была сожжена. Как правило, чем быстрее и горячее сгорает кусок дерева, тем меньше древесного угля остается в виде углей.

Лучше всего быстро обжечь дрова, чтобы получить от них как можно больше тепла.Медленный дымный огонь может тратить до трети тепловой энергии топлива. Для эффективного горения огонь должен получать достаточно кислорода. Высокая дымовая труба, механический вытяжной вентилятор или и то, и другое обычно используются для обеспечения достаточной тяги (потока воздуха в топку).

Однако существуют пределы того, насколько быстро можно заставить дрова гореть. Если воздух нагнетается в камеру сгорания слишком быстро, он имеет тенденцию «задуть» огонь. Результат почти такой же, как недостаток воздуха.

Подача слишком большого количества воздуха в камеру сгорания также может привести к вздутию воздуха.Дыхание на самом деле представляет собой серию взрывов, возникающих в результате резкого смешивания воздуха и древесных газов. Чаще всего это происходит, когда свежее топливо добавляется в слой очень горячих углей. Сильное тепло от углей может отогнать большие объемы горючих газов, которые периодически воспламеняются по мере поступления кислорода. Эти взрывы редко вызывают какие-либо повреждения системы, но возникающий в результате обратный огонь может вызвать ожоги и летящий пепел.

Многие соединения образуются при горении древесины. Только в дыме было идентифицировано более 160 различных видов.В наибольшем объеме выделяются окись углерода, метан, метанол и водород. Хотя эти соединения будут гореть при относительно низких температурах, большая часть оставшихся выделенных соединений, таких как дым и смола, не сгорит полностью, пока температура не достигнет более 1000 ° F. Таким образом, для полного сгорания необходима горячая топка.

В большинстве хорошо спроектированных систем горячего водоснабжения топка окружена водой. По этой причине эти системы иногда называют «водяными плитами».«В агрегатах этого типа стенки топки поглощают большую часть выделяемого тепла. Вода сохраняет стенки топки относительно прохладными, что приводит к хорошей теплопередаче, но не способствует хорошему сгоранию. В большинстве случаев необходимо изолировать стены и пол топки из огнеупорного кирпича. Огнеупорный кирпич замедляет отвод тепла от огня и, таким образом, увеличивает эффективность сгорания.

Обычный красный строительный кирпич, особенно с отверстиями, подходит для облицовки топки не хуже, чем белый огнеупорный кирпич.Хотя красный кирпич не так эффективен, он стоит примерно в пятую часть дешевле белого огнеупорного кирпича.

Конструкция топки

На рис. 1 показано поперечное сечение типичного водонагревательного агрегата. Очень важно, чтобы камера сгорания с водяной рубашкой была достаточно большой. Он должен быть такого размера, чтобы он не только принимал заряд топлива, но и позволял полностью сгореть расширяющимся газам сгорания, прежде чем они потеряют слишком много тепла и перейдут в дымовые трубы.

Одна из наиболее распространенных проблем домашних систем горячего водоснабжения заключается в том, что камера сгорания слишком мала для нормального сгорания. В этом случае трудно разжечь огонь достаточно горячим; он имеет тенденцию курить, даже когда ему дают много воздуха. Если топка еще не слишком мала, добавление облицовки из огнеупорного кирпича может помочь, потому что это сделает огонь более горячим. Однако иногда единственным выходом является замена топки на более крупную.

Мощность системы горячего водоснабжения можно описать двумя способами: с точки зрения ее мощности горелки или сгорания и с точки зрения ее способности аккумулировать тепло.(Последнее будет обсуждаться в другом разделе.) Мощность горелки системы определяется как наибольшее количество тепла, которое горелка может выделить из топлива за заданный период времени. Мощность горелки можно рассматривать как практический предел устойчивой мощности системы. Если вы продолжите увеличивать скорость подачи топлива в камеру сгорания, в конечном итоге будет достигнута точка, в которой топливо будет потребляться с той же скоростью, с которой оно добавляется. В этот момент горелка работает с номинальной мощностью.Более быстрое добавление топлива может фактически помешать процессу горения.

С практической точки зрения мощность горелки системы определяется размером топки и тем, насколько хорошо воздух может подаваться и распределяться по топливу. В общем, вы можете рассчитывать получить около 40 000 БТЕ в час на каждый квадратный фут площади решетки при условии, что глубина достаточна. Это означает, что вы можете ожидать около 800000 БТЕ в час от топки 5 футов в длину и 4 фута в ширину.

Между площадью колосниковой решетки и глубиной топки существует более чем случайная зависимость.Топка должна быть максимально глубокой. Большая глубина позволяет большему перемещению пламени и лучшему перемешиванию поднимающихся горячих газов для улучшения сгорания. В общем, глубина должна быть равна или больше наименьшего размера решетки. Например, если размер решетки составляет 5 на 8 футов, глубина топки должна быть не менее 5 футов. В таблице 1 показано предполагаемое соотношение между объемом топки и емкостью системы. Размеры не указаны, потому что размер и форма резервуара для хранения воды и свободное пространство, необходимое для пожарных труб, ограничивают глубину топки.Важно помнить, что высокие тонкие топки лучше, чем короткие толстые.


Таблица 1. Соотношение между производительностью системы и объемом камеры сгорания.
Производительность системы (БТЕ / ч) Объем камеры сгорания (кубические футы)
50 000 2
100 000 5
200 000 9
300 000 27
400 000 40
500 000 75
750 000 100
1 000 000 90 200 200
2 000 000 400
3 000 000 500

Выбор вытяжного вентилятора

Практические ограничения размеров топки и конструкции дымовой трубы обычно требуют создания тяги с помощью вентилятора.Были использованы следующие расстановки и их комбинации:

  • Вентилятор для подачи свежего воздуха под решетку;
  • Баллончик для нагнетания свежего воздуха в топку над решеткой;
  • Вытяжной вентилятор для подачи свежего воздуха в топку и через систему.

Использование вентиляторов для подачи воздуха в камеру сгорания имеет то преимущество, что вентиляторы остаются чистыми и охлаждаются воздухом, который они перемещают. Недостатком является то, что дым и искры могут выходить из любой трещины в топке, потому что давление внутри топки выше, чем снаружи.Если используется вытяжной вентилятор, любые утечки происходят внутрь. Недостатком является то, что тепло и копоть в дымовой трубе сильно воздействуют на систему вентиляторов, хотя существуют вентиляторы, специально разработанные для этой цели.

Скорострельность зависит от тяги. Вентилятор или вентиляторы с принудительной тягой должны подавать достаточно кислорода для максимальной ожидаемой скорости горения, но не должны обеспечивать больше этого количества. Слишком много воздуха охладит огонь и выбросит пепел в дымовые трубы. Например, чтобы определить размер стекового вентилятора, предположим, что максимальная мощность системы составляет 2 миллиона БТЕ в час.

2000000 БТЕ / час ÷ 6680 БТЕ / фунт древесины = 300 фунтов древесины / час

Для сжигания 1 фунта дров требуется около 6 фунтов воздуха. Следовательно, потребность в воздухе составляет:

.

6 фунтов воздуха / фунт древесины x 300 фунтов древесины / час = 1800 фунтов воздуха / час

Один фунт воздуха эквивалентен примерно 13,5 кубическим футам. Таким образом, необходимый объем воздуха составляет:

.

1800 фунтов воздуха / час x 13,5 кубических футов / фунт воздуха = 24 300 кубических футов воздуха / час или 405 кубических футов / мин (куб. Футов / мин)

Обычно для эффективного сгорания требуется около 50 процентов избыточного воздуха.Следовательно, требуемый объем:

405 кубических футов в минуту x 1,5 = 608 кубических футов в минуту

Поскольку мы определяем объем воздуха и газов, перемещаемых вытяжным вентилятором, мы должны учитывать добавление продуктов сгорания и влажности древесины к дымовым газам. Для древесины с влажностью 20 процентов, влажная основа (w.b.), отношение объема дымовой трубы к входящему воздуху составляет 1,16 моль дымовых газов на моль свежего воздуха.

Это соотношение рассчитано исходя из 100-процентного сгорания. Таким образом, объем выходящих продуктов сгорания составляет:

608 кубических футов в минуту входящего воздуха x 1.16 = 705 куб. Футов в минуту

Наконец, объем необходимо отрегулировать в соответствии с температурой. Закон Чарльза гласит, что объем газа линейно увеличивается с его температурой. Чтобы использовать закон Чарльза, температуры по Фаренгейту должны быть преобразованы в температуры по шкале Ренкина (R), что достигается добавлением 460 ° к температуре по Фаренгейту.

При температуре входящего воздуха 510 ° R (50 ° F) и температуре дымовой трубы 760 ° R (300 ° F) скорректированный объем дымового газа составляет:

760/510 x 705 кубических футов в минуту = 1050 кубических футов в минуту

Таким образом, 608 кубических футов в минуту входящего воздуха соответствует общему объему 1050 кубических футов в минуту, выходящему через дымовую трубу.Подойдет типичный вентилятор мощностью 1100 кубических футов в минуту при статическом давлении воды 1 дюйм. Допущение статического давления воды в 1 дюйм было бы более чем достаточно для компенсации газового трения в системе.

Вышеприведенные расчеты можно применить к системам самых разных размеров. Размеры вентиляторов указаны в таблице 2 для различных систем.


Таблица 2. Размеры стеклопакетов для различных систем.
Производительность системы (БТЕ / ч) Размер вентилятора стека (куб. Фут / мин при 1 дюйм.давление воды)
50 000 40
100 000 75
200 000 140
300 000 180
400 000 240
500 000 300
750 000 425
1 000 000 90 200 550
2 000 000 1,100
3 000 000 1,650

Двери с водяным охлаждением

Одной из наиболее часто встречающихся проблем в системах водяного отопления является коробление дверок топки.Двери должны быть большими для удобной топки. Одна сторона подвержена сильному нагреву камеры сгорания, а другая часто окружена зимними температурами. Возникающие в результате сильные термические нагрузки могут деформировать двери. Хотя дверь, показанная на Рисунке 2, была сделана из стали 1, 2 дюймов с существенным усилением, вскоре она так сильно покоробилась, что ее нельзя было закрыть.

Опыт показал, что полностью решить эту проблему невозможно, хотя ее можно существенно уменьшить, охладив двери водой.Водяное охлаждение не только предотвращает коробление, но и позволяет рекуперировать больше тепла.

Двери с водяным охлаждением обычно имеют внутреннюю и внешнюю металлические поверхности, разделенные 2- или 3-дюймовыми полостями, через которые может циркулировать вода. Часть выхода циркуляционного насоса воды отводится в полость двери. В полость обычно устанавливаются перегородки для обеспечения хорошей циркуляции и равномерного охлаждения.

Конструкция решетки

Для максимального удобства и эффективности в нижней части топки необходимо предусмотреть решетку.Идеальная решетка позволяет золе просачиваться сквозь нее, но удерживает большую часть древесины и древесного угля и обеспечивает непрерывный поток воздуха через всю площадь решетки без периодического перемешивания или встряхивания. На каждые 1000 БТЕ номинальной мощности требуется не менее 5 квадратных дюймов площади решетки. Например, для системы мощностью 200 000 БТЕ / час потребуется:

200 x 5 = 1000 квадратных дюймов

Одна тысяча квадратных дюймов равна примерно 7 квадратным футам. Следовательно, решетки шириной 2 фута и длиной 3 1 2 футов будет достаточно для системы с номинальной производительностью 200 000 БТЕ / час.

Создать удовлетворительную решетку сложно. Лучше всего подходят чугунные решетки, но их трудно найти, они дороги и имеют тенденцию со временем треснуть и выгореть. Пластина из мягкой стали толщиной от 1 2 от дюймов до 1 дюйма будет деформироваться при нагревании, если она не будет хорошо поддерживаться снизу. Однако решетчатые опоры затрудняют удаление золы. Использованные железнодорожные рельсы, перевернутые вверх ногами, с умеренным успехом использовались для формирования решеток. Стандартные 80-фунтовые рельсы, расположенные на расстоянии 1 2 на расстоянии 1 дюйма друг от друга, будут охватывать 6 футов без поддержки.Рельсы изготовлены из марганцевой легированной стали, их трудно сваривать и резать. Однако они умеренно устойчивы к высокотемпературной эрозии и относительно недороги, если их покупать на свалке металлолома.

Накопление древесного угля во время непрерывного обжига может привести к закупорке решеток и нарушению циркуляции воздуха. Установка вентилятора высокого давления под решеткой гарантирует поддержание минимального потока воздуха и ускоряет сжигание древесного угля. Остальной воздух для горения может подаваться через вентиляционное отверстие или дополнительный вентилятор над решеткой.

Рисунок 1. Типовая система водяного отопления.

Рисунок 2.Двери должны иметь водяное охлаждение, чтобы они не коробились от сильного жара.

Самая заметная часть системы горячего водоснабжения — это бак для воды. Стандартные резервуары, подходящие для систем водяного отопления, доступны в различных размерах, объемах и толщинах стенок.Подземные резервуары имеют более толстые стенки, чем надземные, что делает их намного лучше для сварки. Если у вас есть выбор, лучше использовать короткий резервуар большого диаметра, чем длинный и тонкий, потому что более короткий резервуар имеет меньшую площадь поверхности, что снижает потери тепла и стоимость изоляции. В таблице 3 приведены размеры и вместимость широкого диапазона стандартных резервуаров для хранения нефти.


Таблица 3. Типоразмеры металлических резервуаров для хранения.
Объем (галлонов) Диаметр Длина
500 48 в 64 в
560 42 в 92 в
1,000 49 1 2 дюйм 10 футов
2,000 64 в 12 футов
4 000 64 в 24 фута
6 000 8 футов 16 футов 1 дюйм
8,000 8 футов 21 фут 4 дюйма
10 000 8 футов
10 1 2 футов
26 футов 1 дюйм
15 футов 8 дюймов
12 000 8 футов
10 1 2 футов
31 фут 11 дюймов
18 футов 7 дюймов
15 000 8 футов
10 1 2 футов
39 футов 11 дюймов
23 фута 4 дюйма
20 000 10 1 2 футов 31 фут
25 000 10 1 2 футов 38 футов 9 дюймов
30 000 10 1 2 футов 46 футов 6 дюймов

Хотя лучше всего использовать новый резервуар, многие успешные системы были созданы с использованными резервуарами.Резервуары для хранения отработанного масла часто можно получить просто по запросу. Если вы решили попробовать использованный резервуар, внимательно осмотрите его на предмет дырок или тонких пятен. Также узнайте, какая жидкость хранилась в резервуаре. Внимание: Никогда не сваривайте и не резайте резервуар, который, как вы подозреваете, содержит легковоспламеняющиеся материалы, если он не будет тщательно очищен и проветрен. Один из методов удаления остатков масла или бензина из большого бака — смешать около 2 фунтов моющего средства на тысячу галлонов емкости с достаточным количеством воды, чтобы растворить его, и вылить этот раствор в бак.Затем полностью наполните резервуар водой и дайте ему постоять несколько дней, прежде чем слить его и приступить к работе.

Теплоемкость

Как упоминалось в предыдущем разделе, одним из показателей емкости системы является ее способность аккумулировать тепло. Вода — одно из наименее дорогих и наиболее легко перемещаемых и контролируемых веществ. Это также один из лучших известных носителей тепла. Вода может хранить в четыре или пять раз больше тепла, чем камень, в десять раз больше, чем большинство металлов, и примерно в четыре раза больше, чем воздух на единицу веса.Его единственный недостаток — то, что он не может сохранять тепло при температуре выше 212 ° F, если он не находится под давлением. Это ограничивает его пригодность для высокотемпературных применений. Однако для систем отопления помещений в теплицах и других сельскохозяйственных, коммерческих или жилых помещениях это ограничение обычно не является проблемой.

По определению, одна британская тепловая единица (BTU) — это количество тепла, необходимое для повышения температуры фунта воды на 1 ° F. Галлон воды весит примерно 8.3 фунта, поэтому тепловая энергия, необходимая для повышения температуры галлона на 100 ° F, составляет:

8,3 фунта x 100 ° F = 830 БТЕ

Для сравнения, для повышения температуры 8,3 фунта гравия на 100 ° F потребуется всего около 166 БТЕ.

Как указывалось ранее, воду нельзя нагревать до температуры выше 212 ° F при атмосферном давлении. Эта температура определяет верхний предел количества тепла, которое может хранить безнапорная вода. Нижний предел устанавливается желаемой температурой нагрузки.Например, если в теплице должна поддерживаться температура 65 ° F, то эта температура является нижним пределом. Разница между верхним и нижним пределом,

212 ° F — 65 ° F = 147 ° F

указывает, сколько тепла может удержать данный объем воды.

На самом деле, снижать температуру хранения до нижнего предела непрактично. Скорость передачи тепла нагрузке (например, от радиаторов к воздуху внутри теплицы) значительно снижается, поскольку температура нагретой поступающей воды приближается к температуре воздуха нагрузки.По этой причине желательно поддерживать нижнюю температуру хранения воды, по крайней мере, на 35 ° F выше желаемой температуры загрузки. Следовательно, в предыдущем примере нижний предел температуры будет 100 ° F, а разница температур будет не 147 ° F, а

.

212 ° F — (65 ° F + 35 ° F) = 112 ° F

Следовательно, диапазон температур хранения воды ограничен 112 ° F. Используя эту информацию в качестве руководства, теперь мы можем определить, какой объем памяти необходим.

Если заданная тепловая нагрузка определена как 200000 БТЕ в час и желательно иметь 6 часов нагрева после тушения пожара, количество воды должно быть достаточным для хранения:

200000 БТЕ / час x 6 часов = 1200000 БТЕ

Для подъема одного фунта воды на 1 ° F требуется 1 БТЕ.В каждом фунте воды может храниться только 112 БТЕ. Следовательно, необходимое количество воды составляет:

.

1,200,000 БТЕ ÷ 112 БТЕ / фунт = 10714 фунтов

Поскольку вода весит 8,3 фунта на галлон, 10 714 фунтов воды равны 1291 галлону.

На практике максимальная температура воды редко превышает 200 ° F; следовательно, требуется емкость, немного превышающая 1291 галлон.

Эти расчеты предполагают, что тепло не теряется из резервуара или из труб, по которым вода идет к загрузке и от нее.Эти потери могут быть значительными в зависимости от того, насколько хорошо изолирована труба, расстояния от резервуара до груза и температуры наружного воздуха.

Очень хорошая идея — установить термометр на выпускной линии резервуара. Это даст точную индикацию температуры воды внутри резервуара. Падение температуры воды более чем на 20 ° F в час является хорошим признаком того, что резервуар для воды слишком мал, поскольку цель системы горячего водоснабжения — обеспечить постоянный источник тепла без необходимости постоянно разжигать огонь.

Также хорошей идеей является установка термометра на линиях с обеих сторон нагрузки — например, на впускной и выпускной линиях радиатора или ряда радиаторов. Это позволяет определить не только, сколько энергии теряется между баком и грузом, но и насколько эффективно радиаторы извлекают тепло из воды.

Для оптимальной конструкции системы емкость накопителя должна основываться на максимальной номинальной мощности горелки, требуемой тепловой нагрузке и максимальном промежутке времени между загрузками топлива.Следующее обсуждение показывает, как взаимодействуют эти три фактора.

Предположим, как в приведенном выше примере, что требуемая средняя тепловая нагрузка составляет 200 000 БТЕ в час. Это означает, что в течение обычного часа работы требуется 200 000 БТЕ тепла. Вероятно, что посреди очень холодной ночи количество необходимого тепла превысит это количество. Но для того, чтобы иметь достаточно тепла, мощность горелки должна как минимум равняться средней нагрузке плюс потери. С практической точки зрения желательно, чтобы горелка была рассчитана на 1,5–2-кратную среднюю тепловую нагрузку.Горелка большего размера может производить тепло для хранения, а также для немедленного использования в периоды средней нагрузки.

Помимо энергии, хранящейся в горячей воде (накопительный бак), в системе также можно хранить тепловую энергию в виде несгоревшей древесины. Это называется хранилищем топки. В ожидании очень холодной ночи оператор теплицы может топить систему в течение дня, чтобы постепенно поднять температуру воды примерно до 212 ° F. Несмотря на то, что вода уже удерживает количество тепла, близкое к максимальному, оператор может снова заполнить топку непосредственно перед тем, как уйти на ночь.Это дополнительное топливо добавляет энергии системе. Горящее топливо может просто заменить уходящее тепло и, таким образом, поддерживать высокую температуру воды. Однако, если дополнительное топливо слишком быстро добавляет слишком много тепла, вода в баке закипит, и энергия будет потрачена впустую в виде пара.

Маловероятно, что система горячего водоснабжения во время реальной работы будет подвергаться очень большим колебаниям нагрузки. Другими словами, не требуется производить максимальную производительность один час и никакой в ​​последующие.Скорее, постепенное увеличение и уменьшение обычно происходит в течение дня по мере изменения наружной температуры и многих других факторов. С другой стороны, тепло, подаваемое в систему от огня, обычно бывает довольно спорадическим, в зависимости от того, сколько и как часто добавляется топливо. Ценность системы горячего водоснабжения частично основана на ее способности быстро накапливать тепловую энергию, но медленно выделять ее с контролируемой скоростью.

Если горелка вырабатывает больше тепла, чем используется системой, дополнительное тепло будет сохраняться при условии, что емкость аккумулирования не была превышена.При превышении емкости вода закипает. Когда это происходит, избыточное тепло уходит из системы в виде пара. Энергия, необходимая для кипячения воды, просто тратится зря. Частое кипение в системе горячего водоснабжения указывает на то, что горелка слишком велика, или она слишком часто зажигается, или что емкость аккумулирования тепла в системе слишком мала.

Если емкость аккумулирования тепла недостаточна, одно решение — добавить еще один резервуар. Тандемный резервуар обычно располагается как можно ближе к основному резервуару и соединяется впускной и выпускной трубой и насосом (Рисунок 3).Таким образом, емкость хранилища может быть легко увеличена без нарушения работы остальной системы. Между двумя баками всегда необходимо непрерывно перекачивать воду, чтобы тепло распределялось равномерно. Это можно сделать, добавив дополнительный насос или используя часть потока от существующего насоса, если он имеет избыточную производительность.

Система горячего водоснабжения не является паровой; то есть в системе никогда не бывает другого давления, кроме давления, создаваемого насосами. Из бака для горячей воды необходимо удалить воздух, чтобы предотвратить повышение давления, когда вода нагревается и расширяется или превращается в пар.Невентилируемый резервуар для хранения чрезвычайно опасен . В верхней части бака требуется как минимум два вентиляционных отверстия. Более того, люк, который обычно вырезается в верхней части резервуара во время строительства, можно оставить открытым, но прикрыть листом листового металла.

Изоляция

Необходимо изолировать бак и все трубы, чтобы предотвратить утечку тепла. Для наружных резервуаров подходит полиуретановая изоляция, напыляемая напылением, особенно если она окрашена и защищена от прямого воздействия огня и солнечных лучей.Покрытие толщиной 1 дюйм, обеспечивающее степень изоляции R-7, стоит около 1 доллара за квадратный фут. Например, для резервуара емкостью 2000 галлонов диаметром 64 дюйма и длиной 12 футов изоляция будет стоить приблизительно 250 долларов. В таблице 4 приведены расчетные значения теплоизоляции резервуаров различной толщины из полиуретана.


Таблица 4. Эффективность изоляции трех толщин на большом резервуаре для горячей воды.
Толщина изоляции (дюймы) Значение «R» Тепловые потери (БТЕ / ч) 1 Ежемесячная стоимость потерянной энергии 2 Стоимость изоляции 3
0.0 0,5 200 000 90 200 384,00 $ $ 0
0,5 4,0 25 000 90 200 48,00 500
1,0 7,5 13 300 90 200 25,54 1 000 90 200
2,0 14,5 6 900 90 200 13.25 2 000 90 200
Примечание. Данные в этой таблице основаны на емкости резервуара 15 000 галлонов и площади поверхности 1 000 квадратных футов.
1 При разнице температур воды и окружающей среды 100 ° F.
2 При условии, что древесина стоит 40 долларов за шнур.
3 Предполагается, что прикладная стоимость составляет 1 доллар США за квадратный фут на дюйм толщины.

Эта таблица показывает, что затраты на нанесение минимального количества изоляции можно легко оправдать за счет экономии затрат на электроэнергию.Однако дополнительные затраты на изоляцию толщиной более 1 2 дюймов трудно оправдать.

Один из вариантов — разместить систему под односкатной крышей, где ее можно изолировать относительно недорогими войлоками из стекловолокна. Стекловолокно, которое может иметь основу из алюминиевой фольги, может удерживаться на месте проволочной сеткой с крупными ячейками. Стоимость навеса, изоляции, пленки, провода и рабочей силы может быть больше, чем стоимость напыляемой полиуретановой изоляции, но этот тип изоляции, вероятно, прослужит намного дольше и даст лучшее значение R.

Защита от ржавчины

Рекомендуется использовать какие-либо меры по предотвращению ржавчины для защиты внутренней части резервуара и труб от коррозии. Доступен ряд коммерческих химикатов, предназначенных в основном для использования в высокотемпературных котлах. Некоторые из них были бы довольно дорогими в количестве, необходимом для защиты системы горячего водоснабжения среднего размера.

Один метод, который был признан подходящим для систем горячего водоснабжения, — это добавление некоторых относительно недорогих химикатов для повышения pH воды.Среди них карбонат калия, карбонат натрия (стиральная сода) и гексаметафосфат натрия (Calgon). Эти химические вещества предотвращают коррозию, покрывая металлические стенки систем. Из упомянутых выше химикатов лучше всего работает Калгон. Его можно купить в большинстве продуктовых магазинов. Используйте 5 фунтов на каждые 1000 галлонов воды. В нормальных условиях ни один из этих химикатов не разлагается и, следовательно, остается активным в системе в течение длительного времени.

Пожарные трубы

Хотя некоторое количество тепла проходит к воде через стенки топки, основной путь тепла от огня к воде проходит через дымовые трубы.Большинство систем спроектировано так, что горячие газы, выделяемые при пожаре, проходят через серию пожарных труб, которые проходят от одного конца резервуара для хранения к другому. Во многих системах газы проходят через резервуар более одного раза.

Очень важно, чтобы количество и размер трубок были достаточными, чтобы большая часть тепла передавалась от горячих газов воде до выхода газов. Как показывает практика, на каждые 2000 БТЕ номинальной мощности требуется около 1 квадратного фута площади теплообмена.Например, если система рассчитана на производство 200 000 БТЕ в час, потребуется около 100 квадратных футов площади теплообмена. Эта область может включать охлаждаемую водой поверхность топки, а также сами дымовые трубы. Обе эти области часто называют поверхностью очага.

Наружный диаметр трубок используется для расчета площади. В таблице 5 перечислены несколько часто используемых размеров стандартных труб с указанием их фактического внешнего диаметра и количества ходовых футов, необходимых для получения 1 квадратного фута площади поверхности.


Таблица 5. Линейные футы на квадратный фут площади поверхности для обычных стальных труб.
Номинальный размер трубы (дюймы) Внешний диаметр (дюймы) Линейных футов на квадратный фут внешней площади
1/2 0,840 4,55
3/4 1.050 3.64
1 1,315 2,90
1 1/4 1,660 2,30
1 1/2 1.900 2,01
2 2,375 1,61
2 1/2 2,875 1,33
3 3.500 1,09
3 1/2 4.000 0,95
4 4.500 0,85
4 1/2 5.000 0,76
5 5,563 0,67
6 6,625 0,58

Правильный размер трубы зависит от ряда факторов.В примере системы с производительностью 200 000 БТЕ в час требуется 100 квадратных футов площади теплообмена. Из Таблицы 1 рекомендуемый объем топки составляет 9 кубических футов. Подходящей топкой такого объема может быть топка размером 1 1 2 футов в длину, 2 фута в ширину и 3 фута в высоту. Площадь топки составляет 27 квадратных футов (включая дверь с водяным охлаждением). Таким образом, топка обеспечит 27 квадратных футов необходимых 100 квадратных футов. Остальные 73 квадратных фута должны обеспечивать пожарные трубы.

Чтобы найти длину трубы заданного диаметра, необходимую для обеспечения желаемой площади поверхности, умножьте числа в третьем столбце таблицы 5. Например, если вы выбрали 1 1 2 -дюймовая труба, умножьте 73 погонных футов на 2,01:

73 фута x 2,01 фут / кв. Фут = 146,72 фута

Около 147 погонных футов 1 1 2 -дюймовой трубы требуется для получения 73 квадратных футов площади теплообмена. С другой стороны, если вы используете 3-дюймовую трубу, вам понадобится всего около 80 футов:

73 фута x 1.09 фут / кв фут = 79,73 фут

Какой размер лучше? Если рассматривать строго с точки зрения затрат, нет большой разницы между 147 футами трубы 1 1 2 дюймов и 80 футами трубы 3 дюйма. Однако большую трубу сваривать намного проще. Кроме того, время от времени необходимо будет очищать внутреннюю часть трубы от золы, сажи и других отложений. Очистить меньшую длину и большую трубу проще. Однако большее количество труб меньшего размера будет несколько более эффективным в передаче тепла.Опыт показал, что в целом лучше всего подходят трубы диаметром от 2 до 3 дюймов.

Отложения золы в дымовых трубах значительно снизят скорость теплопередачи. Хорошо иметь способ определить, насколько хорошо они работают. Один из лучших и наименее дорогих методов — разместить высокотемпературный термометр в точке, где газы покидают пожарные трубы и запускают дымовую трубу. Чем ближе температура воды, тем эффективнее отвод тепла от пожарных труб. Температура газа от 300 до 350 ° F указывает на эффективную теплопередачу.Температура газа более 450 ° F указывает на то, что площадь теплообмена слишком мала или на дымовые трубы нанесено покрытие.

Стратификация

Любопытное состояние иногда возникает в средних и больших системах. Несмотря на то, что топка постоянно топится, и видно, как вода кипит из верхней части резервуара, температура воды, забираемой из резервуара для распределения, составляет всего 170–180 ° F. Такая ситуация возникает в системах, где вход и выход находятся около дна резервуара и нет вспомогательного циркуляционного насоса, поддерживающего движение воды.Это состояние называется стратификацией и возникает, когда вода при разных температурах разделяется на отдельные слои, причем самая теплая вода остается наверху. Стратификация может происходить в любой системе, но обычно более выражена в крупных.

Плотность воды при 100 ° F примерно на 3,5 процента больше, чем при 200 ° F. Как и воздух, горячая вода поднимается, а холодная опускается. Чтобы предотвратить расслоение, воду необходимо поддерживать в движении. Один из способов — подсоединить возвратные трубы в верхней части бака над топкой (самая горячая часть системы) и забрать воду из нижней части бака с другого конца.Проблема с этим подходом заключается в том, что распределительные насосы могут не работать все время, и при выключении насосов может происходить расслоение.

Лучшее решение — установить непрерывно работающий вспомогательный циркуляционный насос для перемещения воды из самой холодной в самую горячую часть резервуара. Постоянное перемешивание воды предотвратит расслоение. Циркуляционный насос не обязательно должен быть большим, так как необходимо преодолеть очень небольшой напор. Он должен быть способен перекачивать от 0,2 до 0,5 производительности системы в час.Например, система на 2000 галлонов должна иметь насос, способный перекачивать от 400 до 1000 галлонов в час. Обычно достаточно электрического насоса 1 6 от до 1 2 .

Рисунок 3. Дополнительный резервуар увеличит емкость хранилища.

Трубопровод

Вода не только сохраняет тепло, но и передает тепло туда, где оно используется.Распределительный насос должен иметь подходящий размер для работы. Если насос слишком мал, он не будет перекачивать достаточно тепла к нагрузке. Если он слишком большой, это приведет к потере энергии. Подбор насоса — довольно сложный вопрос, поскольку он зависит от ряда взаимосвязанных факторов. К ним относятся размер груза, расстояние между баком и грузом, количество различных теплообменников в системе и размер используемой трубы. В таблице 6 приведены размеры труб для различных тепловых нагрузок. Эти скорости потока и размеры труб рассчитаны с учетом нормального падения температуры на 25 ° F при прохождении воды через теплообменник.


Таблица 6. Минимальные размеры трубы для нагрузок на расстоянии 100 и 300 футов от резервуара.
Нагрузка (БТЕ / час) Расход (галлон / мин) Диаметр стальной трубы (дюймы) 1
100 футов 300 футов
100 000 8 1 1/4 1 1/2
200 000 16 1 1/2 2
300 000 24 2 2 1/2
400 000 32 2 1/2 2 1/2
500 000 40 2 1/2 3
750 000 60 3 3
1 000 000 90 200 80 3 4
1,500,000 120 4 4
2 000 000 160 4 4
1 Для трубы из ХПВХ подходит следующий меньший размер

За исключением жилых помещений, большинство систем горячего водоснабжения поставляют тепло более чем в одно место.Например, несколько отдельных теплиц или помещений для выдержки могут потреблять тепло от одной и той же системы. Горячая вода подается к каждой нагрузке по большим магистральным распределительным и обратным линиям. Каждая нагрузка имеет свой собственный насос и подключена к основным линиям параллельно, что делает ее управляемой независимо (Рисунок 4). Каждое параллельное соединение должно иметь обратный клапан для предотвращения обратного потока, когда тепло не требуется.

Насосы

обычно оцениваются по количеству галлонов в минуту, которые они могут подавать при определенном напоре или общем сопротивлении.Это полное сопротивление является суммой сопротивлений каждой отдельной части системы, через которую вода проходит в своем контуре к насосу и от него. Сопротивление обычно выражается в количестве футов «головы», хотя с таким же успехом оно может быть выражено в фунтах на квадратный дюйм. Напор — это гипотетическая высота воды, против которой должен работать насос; чем больше голова, тем больше сопротивление.

По мере увеличения сопротивления расход уменьшается. Например, определенный насос может быть рассчитан на 50 галлонов в минуту на высоте 10 футов, но только 15 галлонов в минуту на высоте 30 футов.Один фут напора эквивалентен 0,43 фунта на квадратный дюйм (psi). При выборе насоса важно выбрать насос, рассчитанный на работу с горячей водой при температурах до максимально ожидаемых.

Во многих системах используются стандартные стальные трубы и резьбовые соединения. Они относительно недорогие и подходят для горячего водоснабжения. В некоторых новых системах используются пластиковые трубы. Полиэтилен (черный пластик) и трубы из ПВХ не выдержат длительного использования горячей воды при умеренном давлении. Однако два типа пластиковых труб — ХПВХ и полибутилен — предназначены для горячего водоснабжения.ХПВХ — это жесткая пластиковая труба, похожая на ПВХ. Если используется труба из ХПВХ, все фитинги, такие как соединители, переходники и колена, также должны быть изготовлены из ХПВХ. Полибутиленовая труба также требует специальных соединителей, но она гибкая и с ней значительно легче работать. Однако он еще не доступен в размерах более 1 дюйма.

Изоляция труб

Для повышения эффективности важно, чтобы распределительные трубы как к нагрузке, так и от нее были изолированы. Количество тепла, которое может быть потеряно из-за длины трубы, является значительным и зависит от ряда факторов.К ним относятся температура воды, проходящей через трубу, температуру и движение воздуха, окружающего трубу, тип материала трубы, а также состояние поверхности и толщину стенки трубы. Неизолированная распределительная труба горячей воды может терять от нескольких сотен до нескольких тысяч БТЕ в час, в зависимости от условий и длины.

Если трубы должны быть проложены над землей, будет достаточно покрытия из стекловолокна, защищенного от дождя несколькими слоями устойчивой к солнечному свету пластиковой пленки.Любая изоляция, особенно стекловолокно, пропитанная водой, теряет почти все свои изоляционные свойства. Изоляция труб из пенопласта в виде разъемных трубок также хорошо работает, если она защищена от солнечных лучей.

Гораздо труднее изолировать трубу, когда она проложена под землей. просто закапывать трубу в землю без изоляции — очень плохая практика, потому что влажная холодная почва является очень хорошим проводником тепла. Большинство изоляционных материалов из пенопласта, таких как изоляция с разъемными трубками, изготовлены из пенопласта с закрытыми порами, что означает, что он не пропитается водой и, следовательно, сохранит свои изоляционные свойства под землей.Если вам необходимо проложить трубу под землей, убедитесь, что земля остается как можно более сухой.

Напыляемая полиуретановая изоляция, обычно используемая на резервуарах, также может использоваться для изоляции подземных трубопроводов, поскольку она относится к типу с закрытыми ячейками. Чтобы использовать этот метод, вырывается траншея шириной от 4 до 6 дюймов и глубиной от 12 до 14 дюймов. Трубы поддерживаются на расстоянии 2 или 3 дюймов от дна, а в траншею распыляется от 4 до 5 дюймов изоляции, которая полностью окружает и покрывает трубы. После схватывания изоляции траншея засыпается грунтом.

Независимо от того, какой метод используется для изоляции трубы, важно не забыть изолировать обратную трубу, а также трубу, идущую к нагрузке. Несмотря на то, что большая часть тепла была удалена из возвратной воды, любая энергия, потерянная в трубе, должна быть восполнена. Для повышения температуры 1 фунта воды с 80 до 85 ° F требуется такое же количество тепла, как и для повышения температуры с 200 до 205 ° F.

Рисунок 4.Типовая схема мультизагрузочной системы.

Важной частью любой системы горячего водоснабжения является теплообменник или радиатор. Если его размер неверен или поток воздуха через него недостаточен, производительность системы может сильно пострадать.К счастью, теплообменники бывают разных размеров. Доступен широкий ассортимент коммерческих радиаторов, разработанных специально для систем горячего водоснабжения. Большинство из них могут работать при давлении воды от 50 до 60 фунтов на квадратный дюйм и имеют резьбовые фитинги для подключения к распределительной системе.

Очень подходящей альтернативой коммерческому радиатору является новый или подержанный автомобильный радиатор. Они доступны во многих различных размерах и могут быть куплены на большинстве складов и в пунктах снабжения запчастями.У многих дилеров есть новые радиаторы для старых автомобилей, которые они могут продать по сниженным ценам. Однако автомобильные радиаторы обычно не подходят для воды с давлением выше 15-20 фунтов на квадратный дюйм. Это ограничение не должно быть проблемой, если насос и распределительные трубы имеют правильный размер. Однако автомобильные радиаторы потребуют некоторых модификаций, включая закрытие заливных и переливных отверстий и изменение перехода от резинового шлангового фитинга к распределительной трубе.

Характеристики теплопередачи любого радиатора зависят от ряда факторов.Наиболее важными являются скорость потока и температура водяных и воздушных потоков. Как правило, чем больше разница температур между водой и воздухом, тем быстрее передается тепло. Кроме того, чем больше воды и воздуха проходит через радиатор, тем больше передается тепла. Также важны такие факторы, как конструкция радиатора, количество и расположение ребер, а также материал, из которого изготовлен радиатор. Например, в типичных условиях эксплуатации многие коммерческие теплообменники, разработанные специально для горячего водоснабжения, производят около 20 000 БТЕ в час на каждый квадратный фут площади поверхности.

Поскольку большинство радиаторов имеют схожие характеристики теплопередачи, решающим фактором при определении мощности является их физический размер. Испытания показали, что автомобильные радиаторы могут передавать от 16 000 до 20 000 БТЕ в час на квадратный фут поверхности лица (от 140 ° F воды до 70 ° F воздуха). Например, радиатор размером 1 1 2 футов шириной и высотой 2 фута имеет площадь 3 квадратных фута. Таким образом, он может передавать от 48 000 до 60 000 БТЕ в час.

Управление системой горячего водоснабжения довольно простое.Обычно они состоят из термостата, подключенного к реле, которое управляет отдельным насосом для каждой нагрузки. Электродвигатель вентилятора, который продувает воздух через радиатор, также может быть подключен к тому же реле, поскольку он не должен работать при выключенном насосе. Такое расположение позволяет управлять каждой нагрузкой независимо. В некоторых системах насосу разрешается работать непрерывно, а вентилятор управляется термостатом.

Для большинства крупных систем требуется вытяжной вентилятор, как описано ранее, для обеспечения надлежащего сгорания.Вытяжной вентилятор обычно работает всякий раз, когда в топке возникает пожар. Когда нет огня, он не должен работать, и его можно отключить вручную. Однако этот механизм не работает, когда систему топят, а затем оставляют без присмотра на длительное время, например, на ночь. Когда поле израсходовано, вентилятор продолжит работу, втягивая холодный воздух через пожарные трубы и, таким образом, охлаждая воду. Важно помнить, что дымовые трубы являются теплообменниками, и что тепло будет течь от горячей воды к охлаждающим трубам, а также наоборот.Одним из решений является установка термостата в дымовой трубе, чтобы останавливать вентилятор, когда температура падает примерно до 200 ° F, то есть когда в воду больше не поступает тепло. Может потребоваться ручное управление, чтобы разжечь огонь, когда система остыла.

Древесина — отличное топливо. По сравнению с большинством других видов топлива оно недорогое, его довольно легко хранить, его можно использовать в различных формах и размерах, и оно широко распространено в Северной Каролине.По оценкам, в этом штате в качестве топлива доступно более 14 миллионов тонн древесины в год.

Древесина, хотя и является хорошим топливом, имеет недостатки. Он содержит меньше энергии на фунт, чем большинство других видов топлива. Количество полезной энергии в образце древесины может широко варьироваться в зависимости от содержания влаги и породы.

Растущее дерево обычно наполовину состоит из воды. Когда дерево спиливается, древесина начинает терять влагу в окружающий воздух. Древесина, которая была свежесрезана и содержит высокий процент влаги, часто называют зеленой древесиной .После того, как древесина высохла в течение определенного периода времени (обычно несколько месяцев или более, она называется выдержанной древесиной или сухой древесиной. По мере того, как древесина теряет влагу, ее влажность постепенно приближается к содержанию влаги от 12 до 15 процентов. Это значение называется равновесное содержание влаги (EMC). Фактическое процентное содержание определяется долгосрочным усреднением температуры и относительной влажности воздуха, окружающего древесину. Хотя было бы желательно, но нецелесообразно удалять всю воду из дрова.

Влажность топливной древесины обычно выражается в процентах от общей сырой массы. Например, если определенный кусок дерева весит 7 фунтов 6 унций (118 унций), но после сушки кости весит всего 5 фунтов 4 унции (84 унции), исходное содержание влаги в древесине выражается следующим образом:

118-84 = 34 унции воды

34 ÷ 118 = 0,288 или 28,8 процента

Это означает, что вода составляла 28,8% от веса влажной древесины.Содержание влаги, выраженное в процентах от сырого веса, часто обозначается сокращенно m.c.w.b. (влажность, влажная основа).

Эффективное теплосодержание древесного топлива снижается за счет содержащейся в нем влаги двумя способами. Во-первых, чем больше воды в данном куске дерева, тем меньше в нем древесины. Во-вторых, часть топлива, содержащегося в древесине, используется для испарения воды при сжигании древесины. Приблизительно 1000 БТЕ тепловой энергии требуется для испарения каждого фунта воды в древесине.Кусок дерева содержит одинаковое количество энергии, независимо от того, является ли он зеленым или сухим. Однако зеленая древесина плохо горит, потому что часть энергии уходит на испарение лишней воды. В таблице 7 приведена чистая энергетическая ценность (теплотворная способность) древесины при различной влажности.


Таблица 7. Энергетическая ценность древесины при различной влажности.
Влагосодержание во влажном состоянии (в процентах) Теплотворная способность (БТЕ на фунт) Вес (фунтов на шнур)
0 8,600 2,960
5 8,120 3,116
10 7,640 3 289 90 200
15 (правильно приправленный) 7,160 3 482 90 200
20 6 680 90 200 3,700
25 6 200 90 200 3 947 90 200
30 5,720 4 229 90 200
40 4 760 90 200 4 933 90 200
50 (зеленый) 3 800 90 200 5 920 90 200

Обратите внимание, что правильно выдержанная древесина имеет на 88 процентов более высокую теплотворную способность (по весу), чем зеленая древесина.Также обратите внимание, что зеленая древесина весит почти вдвое больше, чем выдержанная древесина. Кусок зеленого дерева весом в 1 фунт весит всего 0,59 фунта после выдержки. Кусок дерева, сгоревший в «зеленом» состоянии, дает примерно половину тепла, чем при правильной выдержке. Вот почему очень важно правильно выдерживать дрова. Для древесины, оставленной в виде цельного бревна, диаметром 12 дюймов или меньше, может потребоваться целый год, чтобы приправить ее должным образом. В идеале древесину, которая будет использоваться зимой, следует заготавливать предыдущим летом и дать ей высохнуть.Таким образом, древесина сушится за счет летнего тепла, а не за счет части энергии, содержащейся в самой древесине. Конечно, древесина, которой разрешили сезон, высохнет намного быстрее, если ее расколоть и хранить под навесом.

Плотность

Опыт показал, что дуб лучше для обогрева древесины, чем сосна, потому что дуб намного плотнее. Кубический фут сушеного на воздухе дуба весит около 42 фунтов, тогда как кубический фут сушеного на воздухе сосны лоблолли весит около 32 фунтов. Таким образом, дуб примерно на 32 процента плотнее сосны, а дубовый шнур обычно содержит на треть больше энергии, чем сосновый шнур.Это важное соображение, поскольку дрова обычно покупаются и продаются за шнур, который является мерой объема, а не веса. Важно помнить, что почти все породы древесины содержат примерно одинаковое количество энергии. Вы получаете больше фунтов древесины — и, следовательно, больше тепловой энергии — в веревке из более плотной древесины.

Другие виды топлива

Очень широко распространено мнение, что некоторые мягкие породы древесины, такие как сосна, производят больше смолы или креозота, чем лиственные породы.Многочисленные тесты показали, что это не так. Фактически, недавние испытания не показали заметной разницы в выходе смолы между сосной и дубом. При правильном обжиге древесины не должно образовываться смолы.

Помимо более традиционных форм древесного топлива, таких как щепа и дрова, колотые или круглые, могут быть доступны древесные отходы. Это могут быть древесные отходы мебельных заводов или обрезки пиломатериалов со стройплощадок или сносов. Все эти породы дерева подходят для использования. Однако следует помнить одну очень важную вещь: ни в коем случае нельзя сжигать обработанную древесину.Древесина, обработанная креозотом из каменноугольной смолы, например железнодорожные шпалы или опоры, сильно горит и выделяет густой черный токсичный дым. Древесина, обработанная такими соединениями, как хромированный арсенат меди (CCA), обычно имеет зеленовато-желтый или коричневый цвет и при горении выделяет очень токсичный дым. Обработка или вдыхание золы пиломатериалов, обработанных CCA, может вызвать острое отравление. Даже относительно небольшое количество обработанной древесины, смешанной с необработанной древесиной, может вызвать серьезные проблемы. Будьте осторожны и знайте, какой вид топлива вы используете.

Сравнение стоимости топлива

Сравнение древесины и мазута № 2 показывает, что энергосодержание различных видов топлива, обычно называемое удельной энергией, может широко варьироваться. Например, мазут номер 2 содержит около 19 000 БТЕ на фунт, тогда как сухая древесина содержит около 8 600 БТЕ на фунт. В пересчете на фунт за фунт мазут имеет более чем в два раза больше энергии, чем древесина. Однако сравнение удельной энергии древесины и мазута говорит только об этом.

При цене 1 доллар за галлон фунт мазута стоит около 13 центов. При цене 40 долларов за шнур фунт древесины белого дуба стоит менее одного цента. Таблица 7 показывает, что фунт правильно выдержанной древесины содержит около 7 160 БТЕ.

Следующие расчеты сравнивают эти виды топлива на основе стоимости на миллион БТЕ:

Мазут: 0,13 доллара за фунт ÷ 9000 БТЕ / фунт x 1000000 = 6,84 доллара за миллион БТЕ

Древесина: 0,008 долл. США / фунт ÷ 7 160 БТЕ / фунт x 1000000 = 1,12 долл. США за миллион БТЕ

Эти расчеты показывают, что стоимость мазута более чем в шесть раз превышает стоимость древесины, необходимой для производства того же количества тепла.Таким образом, древесина имеет большое преимущество в стоимости по сравнению с большинством других видов топлива.

Возражения против использования древесины в качестве источника энергии обычно связаны с удобством. В очень холодную погоду большинство систем горячего водоснабжения, работающих на древесном топливе, необходимо топить хотя бы один раз за ночь. Конечно, есть недостатки в том, чтобы вставать в 2 часа ночи, чтобы запустить систему. С другой стороны, использование дерева определенно дает преимущество в стоимости.

При рассмотрении системы горячего водоснабжения, работающей на древесном топливе, не следует упускать из виду два других важных сравнения.Один из них — системные затраты, а другой — эффективность. Стоимость установки системы правильного размера зависит от индивидуальных потребностей. Например, большинство нефтегазовых систем рассчитаны на индивидуальные теплицы и устанавливаются в них, тогда как одна большая система горячего водоснабжения может вместить множество теплиц или несколько помещений для сушки табака вместе с другими зданиями и жилым помещением.

Второй аспект, который следует учитывать, — это эффективность системы. Эффективность, которая обычно выражается в процентах, является мерой того, насколько хорошо система преобразует и доставляет химическую энергию, хранящуюся в топливе, в полезную тепловую энергию.Процентное соотношение описывает долю потребляемой энергии, которая фактически преобразуется и используется в качестве полезного тепла. Важно понимать, что общая эффективность также зависит от того, насколько хорошо система отводит тепло. Другими словами, недостаточно, чтобы система эффективно сжигала топливо, но тепло также должно доставляться с минимальными потерями к месту, где оно должно использоваться. В следующем примере показано, как рассчитывается общая эффективность:

Система водяного отопления на древесном топливе, как известно, сжигает 200 фунтов высушенной на воздухе древесины в час, за это время 2300 галлонов нагретой воды проходит через теплообменники теплицы с понижением температуры на 45 ° F.Температура воды в накопительном баке остается постоянной.

Энергетическая ценность высушенной на воздухе древесины составляет 7 160 БТЕ на фунт. Таким образом, энергия, выделяемая при сжигании 200 фунтов в час, составляет:

7160 БТЕ / фунт x 200 фунтов / час = 1432000 БТЕ / час

По определению 1 БТЕ — это количество тепловой энергии, необходимое для повышения температуры 1 фунта воды на 1 ° F. Один галлон воды весит 8,3 фунта; следовательно, тепловая энергия, отдаваемая системой, составляет:

2300 галлонов / час x 8.3 фунта / галлон x 45 ° = 859 050 БТЕ / час

Эффективность системы — это отношение выходной энергии к вложенной энергии:

Общий КПД, E = выход энергии системы ÷ вход энергии в систему

E = 859 050 / 1,432 000

E = 0,60 или 60%

Эти расчеты предполагают, что температура воды в резервуаре для хранения остается постоянной и что падение температуры на 45 ° F включает потери в трубопроводах, по которым вода идет в теплицу и из нее.

Без некоторых довольно сложных тестов очень сложно определить точную эффективность нагревательного устройства. Однако таблица 8 показывает, что типичная эффективность обычных систем отопления сильно различается.

При исследовании общей стоимости отопления с использованием различных видов топлива очень важно сравнивать эффективность системы, особенно если разница в стоимости на миллион БТЕ между двумя альтернативными видами топлива очень мала. Эффективность системы в меньшей степени влияет на то, какой выбор лучше, поскольку разница в стоимости между видами топлива увеличивается.В настоящее время существует значительная разница в стоимости между древесным топливом и другими широко используемыми видами топлива, чтобы сделать древесные системы рентабельными даже при довольно низкой эффективности. Очевидно, что при правильном проектировании для обеспечения максимальной эффективности использование деревянных систем будет дешевле.


Таблица 8. КПД различных типов систем отопления.
Тип системы КПД (в процентах)
Электрический резистивный нагреватель 98
Обогреватель сжиженного или природного газа 75
Масляная печь 65
Система горячего водоснабжения на древесном топливе 60

Значения в таблице 9 основаны на эффективности, показанной в таблице 8, и на предположениях, что корд из выдержанной древесины весит 3492 фунта и содержит 7,160 БТЕ на фунт, мазут содержит 138000 БТЕ на галлон и что Сжиженный нефтяной газ содержит 86 000 БТЕ на галлон.Стоимость владения и эксплуатации различных систем не включена.


Таблица 9. Сравнение безубыточной стоимости древесного топлива по сравнению с мазутом и сжиженным газом с учетом относительной эффективности системы.
Расходы на топливо
Дерево (на шнур) Мазут (на галлон) Сжиженный газ (на галлон)
$ 10 0 руб.06 0,043 $
20 0,12 0,086
30 0,18 0,129
40 0,24 0,172
50 0,30 0,215
60 0,36 0,258
70 0.42 0,301
80 0,48 0,344
100 0,60 0,430
140 0,84 0.602
180 1,08 0,774
200 1,20 0,860
250 1.50 1,075
300 1,80 1,290
400 2,40 1,720
500 3,00 2,150

Надеемся, что эта публикация помогла вам лучше понять, как работает правильно спроектированная система горячего водоснабжения, и определить, можете ли вы получить выгоду от ее установки.Если вы решите построить свою собственную систему, как это сделали многие, применение рекомендаций и процедур, приведенных в этой публикации, должно помочь вам построить высокоэффективную систему. Если вместо этого вы решите приобрести одно из имеющихся в продаже устройств, эта информация должна помочь вам выбрать лучшую систему для вашего приложения и эффективно управлять ею.

Для получения дополнительной информации о применении энергии на базе древесины см. Дополнительную публикацию AG-363, Руководство по энергии на базе древесины для сельского хозяйства и малых коммерческих предприятий .Кроме того, вам могут быть полезны следующие публикации:

Информационное руководство по энергии древесины. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1982 г.

Энергия древесины для малой энергетики в Северной Каролине. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1978 год.

Руководство для лиц, принимающих решения по древесному топливу для малых промышленных потребителей энергии. Голден, Колорадо: Исследовательский институт солнечной энергии, 1980.

Древесина как энергия, Обзор вопросов сельского хозяйства № 5.Вашингтон, округ Колумбия: Национальная сельскохозяйственная библиотека, Министерство сельского хозяйства США, 1984.

Водонагреватель на дровах — 1 000 000 БТЕ в час.

Водонагреватель на дровах — 2 000 000 БТЕ в час.

Майк Бойет
Philip Morris Professor
Биологическая и сельскохозяйственная инженерия
р.В. Уоткинс
Профессор
Биологическая и сельскохозяйственная инженерия

Дополнительную информацию можно найти на следующих веб-сайтах NC State Extension:

Дата публикации: янв.1, 1995
AG-398

N.C. Cooperative Extension запрещает дискриминацию и домогательства независимо от возраста, цвета кожи, инвалидности, семейного и семейного положения, гендерной идентичности, национального происхождения, политических убеждений, расы, религии, пола (включая беременность), сексуальной ориентации и статуса ветерана.

Горячая вода для промышленности | Армстронг Интернэшнл

Независимо от того, какой метод нагрева воды вы используете, у нас есть необходимые интеллектуальные решения.

Наши специалисты покажут вам, как избежать масштабирования, повысить эффективность и безопасность, а также увеличить производство и доходность. Мы также можем помочь вам удовлетворить мировые стандарты качества воды, предоставив чистую и безопасную исходящую воду, которая соответствует стандартам USFDA и ЕС для воды в бутылках и пищевых ингредиентов для непосредственного использования без дополнительной фильтрации. (Это заявление предполагает, что поступающая вода соответствует требованиям USFDA и ЕС.)

Вода для отопления паром Вода для отопления газом

Готовое комплексное решение, предназначенное для удовлетворения ваших непосредственных потребностей в увеличении производительности.

Надежные и проверенные, наши мобильные механические помещения с быстрой доставкой по принципу «включай и работай» удовлетворяют ваши жесткие производственные потребности, обеспечивая безопасную, надежную и горячую воду с температурой, необходимой для мытья, санитарии и мытья рук.

УЗНАТЬ БОЛЬШЕ О МОБИЛЬНЫХ ТЕПЛОВЫХ УТИЛИТАХ ARMSTRONG

Armstrong обеспечивает революционную точность, простоту и непревзойденную производительность с нашим передовым решением для пара / воды.

Наши решения для горячего водоснабжения для пара — от одного продукта до полной, полностью интегрированной системы — могут удовлетворить самые взыскательные требования.


Армстронг все делает.

Мы можем решить ваши проблемы и предотвратить их с помощью комплексного решения, разработанного специально для ваших уникальных параметров. Armstrong — это комплексное решение для вас: от полного спектра современных продуктов до полной, полностью интегрированной системы горячего водоснабжения для нового предприятия или индивидуальных решений и решений «под ключ» для каждого из ваших существующих заводов по всему миру.

На переднем крае технологий и инноваций.

Мы представили миру цифровой контроль температуры воды, и наша компания имеет более 50 патентов на исключительные продукты и программное обеспечение.Интеллектуальные решения Armstrong работают по всему миру, постоянно экономя время, деньги и энергию для некоторых из крупнейших и наиболее эффективных компаний в вашей отрасли.

Системы водяного отопления: переход от гравитационных систем к системам с принудительной циркуляцией

Системы горячего водоснабжения долгое время были предпочтительным способом передачи тепла от центральной точки (бойлера) в удаленные помещения или комнаты, где требуется тепло. Первыми системами водяного отопления были гравитационные системы.Когда вода нагревается, она увеличивается в объеме; следовательно, он становится светлее и поднимается. Одновременно падает более холодная и тяжелая вода. Это принцип работы гравитационных циркуляционных систем. У гравитационных систем есть много достоинств, по которым их можно порекомендовать. Они производят равномерное тепло, бесшумны, используют воду низкой температуры, надежны, очень эффективны и практически не требуют обслуживания. Во многих зданиях до сих пор используются гравитационные системы водяного отопления, некоторым из которых более 100 лет! Недостатки гравитационных систем: они требуют трубопроводов очень большого диаметра для подачи и возврата.Низкотемпературная вода обеспечивала скорость тепловыделения всего около 150 БТЕ на квадратный фут излучения в час. Следовательно, радиаторы должны были быть большими.

По мере роста затрат на рабочую силу и материалов установка гравитационных систем стала очень дорогой. Люди больше не будут терпеть большие громоздкие радиаторы, необходимые для гравитационных систем. Размещение 6, 8 или даже 10-дюймовых труб для магистральных сетей стало непомерно дорогим. Медленное время отклика гравитационной системы на изменение спроса также наносило ущерб.

Изобретение в 1929 году циркуляционных подкачивающих насосов преодолело все возражения гравитационных систем, сохранив при этом все преимущества отопления горячей водой. Подкачивающий насос настолько ускорил движение воды, что можно было использовать меньшее излучение, подаваемое по трубопроводу гораздо меньшего размера. Системы с принудительной циркуляцией позволяют проектировать с использованием более высоких температур воды, что приводит к более высоким уровням выбросов. Радиатор площадью 60 квадратных футов со средней температурой воды 170 ° F будет излучать тепло со скоростью 150 БТЕ на квадратный фут в час или 9000 БТЕ в час.Радиатор площадью 45 квадратных футов с температурой воды 197 ° F будет выделять 200 БТЕ на квадратный фут в час, производя те же 9000 БТЕ в час.

При использовании автоматических устройств зажигания и более точного управления использовались более высокие температуры воды без ущерба для передовых методов проектирования.

Энергия расходуется на перемещение воды по трубам, радиаторам, котлам и т. Д. Чтобы использовать экономию меньших труб и радиаторов в системах горячего водоснабжения с принудительной циркуляцией, скорость воды должна быть выше, чем в гравитационных системах, чтобы выдерживать необходимую мощность в БТЕ. .Подкачивающий насос создавал напор, намного больший, чем в гравитационных системах, для достижения необходимых скоростей.

DP — это величина потери давления между любыми двумя точками в системе. Трение между внутренними стенками труб, радиаторов, бойлера и движущейся водой вызывает падение давления. В горизонтальной трубе, наполненной водой, в которой нет потока, давление во всех точках одинаковое. Начинается мгновенный поток, возникает трение, которое увеличивается прямо пропорционально скорости потока.Изменение DP можно рассчитать при увеличении или уменьшении скорости потока (галлонов в минуту). Разделите конечный GPM на начальный GPM и возведите результат в квадрат. Умножьте этот результат на начальный DP. Ответ — новый DP.

Пример:

Система с объемным расходом 3 галлона в минуту и ​​DP 5 фунтов. необходимо увеличить до 6 галлонов в минуту. Каким будет новый ДП? (Это необходимо знать, чтобы правильно выбрать подкачивающий насос.)

20 фунтов.это новый DP. (Скорость в футах в секунду также может использоваться в этой формуле.)

Напор используется для обозначения производительности подкачивающего насоса. Это способ описания DP. Максимальный «напор» насоса на самом деле является максимальным D P, против которого насос может вызвать поток воды. Напор часто выражается в «футах водяного столба». Только трение в системе ограничивает производительность насоса. Это значение называется «напор».

Должно быть достаточно мощности, чтобы преодолеть DP системы и обеспечить расчетный галлон в минуту.Это означает, что DP каждой составной части системы должен быть известен при проектировании GPM.

Подкачивающий насос обеспечивает мощность. Производители насосов публикуют значения DP и GPM или диаграммы для своих насосов. Данные могут быть выражены в фунтах на квадратный дюйм, футах водяного столба или милах. Эти цифры легко поменять местами.

1 фунт / кв. = 2,31 фута воды

1 фут воды = 0,43 фунта / кв. дюйм

1 фут воды = 12000 мил дюймов

Статическое давление не следует путать с давлением напора.Они представляют собой совершенно разные давления и не имеют никакого отношения друг к другу. Статическое давление создается за счет веса воды в системе. Не влияет на производительность насоса. Чтобы проиллюстрировать статическое давление, представьте замкнутую систему горячего водоснабжения как вертикальный водяной контур. См. Рисунок 1. Если манометр 3 находится на высоте 40 футов над котлом и контур полностью заполнен водой, но не находится под давлением, манометр 3 покажет 0 фунтов на кв. Дюйм. Манометры 1 и 5 расположены на высоте 10 футов над котлом, манометры 2 и 4 — на 20 футов выше котла.При выключенном насосе давление в вертикальной трубе «A» идентично давлению в вертикальной трубе «B».

Рисунок 1.

Если все манометры имеют шкалу в фунтах на кв. Дюйм, манометры 1 и 5 будут показывать 12,9 фунта на квадратный дюйм (30 футов воды выше них, а фут воды равен 0,43 фунта), манометры 2 и 4 — 8,6 фунта на квадратный дюйм. Манометр на котле будет показывать 17,2 фунта на квадратный дюйм.

Хорошей практикой является создание давления в замкнутой системе, особенно если расчетная температура воды близка или выше точки кипения воды при атмосферном давлении.Дополнительные 4 фунта на квадратный дюйм — это рекомендуемое минимальное дополнительное давление, добавляемое к статическому давлению, необходимому для подачи воды в верхнюю точку системы. На нашей иллюстрации манометр 3 будет показывать 4 фунта на кв. Дюйм. а все остальные приборы покажут на 4 фунта больше. Дополнительное статическое давление одинаково увеличивается по всей системе.

Стоит повторить еще раз. Не путайте статическое давление с давлением напора. Эти два термина часто используются неправильно. Одно не имеет ничего общего с другим!

Что произойдет с нашей системой, показанной на Рисунке 1, если после заполнения до надлежащего статического давления мы включим насос? Может, ничего; может быть много шума!

Перед выбором насоса нам необходимо знать расчетный расход и расчетное давление напора.Насос должен иметь дело только с потерями на трение, DP, развиваемыми при необходимой скорости потока, галлонов в минуту.

Предположим, наша система была разработана для циркуляции 10 галлонов в минуту при давлении напора 6 футов. Проконсультируясь с таблицами производителя насосов, можно выбрать правильный насос. См. Рисунки 2 и 3. Это «кривые» для некоторых насосов B&G. Введите диаграммы либо на стороне «общий напор в футах», либо на стороне «пропускной способности в галлонах в минуту». Отметьте пересечение линий GPM и головы. Выберите насос, ближайший к этому перекрестку, но над ним.На нашей иллюстрации насосом может быть SLC-30 (Рисунок 2) или серия 100 (Рисунок 3).

Рисунок 2.

Рисунок 3.

Если бы потребовался насос для подачи 80 галлонов в минуту при напоре 25 футов, правильным выбором был бы PD38 (Рисунок 3).

Примечание: Не увеличивайте размер насоса слишком сильно. Если размер насоса недостаточен, это приведет к плохой циркуляции или ее отсутствию, а завышение размера приведет к шуму скорости и избыточной кавитации.Кавитация скоро приведет к выходу насоса из строя. Небольшое увеличение скорости потока предпочтительнее уменьшения скорости потока ниже проектных спецификаций.

Системы горячего водоснабжения с принудительной циркуляцией подразделяются на одно- или двухтрубные. Эти классификации далее подразделяются на системы с прямым и обратным возвратом. Рисунки 4, 5, 6 и 7 иллюстрируют эти классы систем.

Рисунки 4, 5, 6 и 7

На Рисунке 4 показана система с «двухтрубным прямым возвратом».Обратите внимание, что горячая вода, подаваемая в первый радиатор, также первой возвращается в котел. Это происходит по контуру, так что последний радиатор последним возвращает более холодную воду в котел. Ближайшие к котлу радиаторы имеют тенденцию к короткому замыканию воды, поэтому более удаленные агрегаты не могут обеспечить надлежащую циркуляцию. Эта система должна быть установлена ​​с использованием балансировочных клапанов и тщательно сбалансирована. На рис. 5 показана система «двухтрубного обратного возврата».Эта система рекомендуется при проектировании двухтрубных систем. Ее установка дороже, поскольку требуется больше трубопроводов, чем двухтрубная система прямого возврата, но она работает намного лучше. В этой системе первый радиатор, на который подается горячая вода, имеет самый длинный возврат, а последний радиатор, на который подается горячая вода, имеет самый короткий возврат. Эта система имеет тенденцию уравновешивать себя до тех пор, пока капли подачи и возврата имеют одинаковый размер и длину.

Рисунок 6, система «последовательного контура» — самая дешевая в установке.Он просто состоит из прокладки трубы в каждый радиатор и из него, что делает радиаторы частью контура трубопровода. Длина и размер последовательной петли очень важны. Из-за падения давления и температуры в последовательном контуре его длина ограничена.

Петли серии

должны быть тщательно спроектированы. Когда вода проходит через каждую часть излучения, она охлаждается. По мере прохождения воды по контуру в каждый последующий радиатор подается более холодная вода, и, следовательно, скорость его выброса снижается.Если разработчик системы принимает во внимание все факторы, последовательные циклы могут быть эффективными.

На рис. 7 представлена ​​система, использующая отводные тройники, часто называемые однопоточной или «монопоточной» системой. Горячая вода отводится в радиаторы с помощью специально разработанных тройников Вентури, а более холодная вода возвращается в ту же трубу, которая служит как подающей, так и обратной магистралью. Эта система сочетает в себе эффективность двухтрубных систем с низкой стоимостью установки последовательной петлевой системы.Тройники Monoflo могут быть как входными, так и обратными. См. Рис. 8. Подающий тройник ограничивает поток воды, в результате чего некоторое количество воды поднимается по стояку. Возвратный монофлок заставляет основную подаваемую воду увеличивать скорость по мере прохождения потока через сопло. Это увеличение скорости приводит к тому, что область пониженного давления вокруг сопла и возвратных стояков «засасывает» воду обратно в магистраль (эффект Бернулли).

Рисунок 8.

Для радиаторов выше основного с нормальным сопротивлением необходимо использовать только один тройник для каждого радиатора, обычно используемый на обратной стороне.

Для радиаторов с высоким сопротивлением или если радиаторы находятся ниже основного, необходимы как подающий, так и обратный монофлоки.

Рисунок 9.

На рисунке 9 показана система излучающего панельного отопления. В этой системе змеевики труб закапываются в потолок, пол или стены, превращая потолок, пол или стену в радиатор, излучающий лучистое тепло в комнату. Особое внимание следует уделить конструкции системы излучающих панелей. Из-за небольшого размера трубки падение давления велико, а длина контура имеет решающее значение.Используются коллекторы с балансировочными кранами. Системы излучающих панелей — самые дорогие в установке системы из всех систем горячего водоснабжения, но они являются самыми тихими, чистыми и удобными из всех систем.

Для правильной работы системы водяного отопления с принудительной циркуляцией необходимы определенные приспособления и аксессуары.

Начиная с подачи холодной воды, для снижения давления воды на входе в систему до рабочего давления устанавливается «подающий клапан», который фактически является клапаном понижения давления.Он используется для первоначального заполнения системы и будет добавлять воду, когда давление в системе упадет ниже настройки клапана. Стандартная заводская настройка обычно составляет 12 фунтов. Этот параметр является правильным для статической высоты примерно до 18 футов, что подходит для большинства двухэтажных зданий. Для более высоких статических напоров клапан можно отрегулировать до 25 фунтов. Доступны клапаны, которые можно регулировать до 60 фунтов. Все редукционные клапаны B&G имеют встроенный сетчатый фильтр и обратный клапан. Многие из них могут быть оснащены функцией быстрого заполнения, позволяющей быстро заполнить систему на начальном этапе или после того, как система была слита для ремонта.(В то время как большинство редукционных клапанов подачи котла подаются слишком медленно, чтобы их можно было использовать на водопроводной арматуре, редукционные клапаны высокого давления моделей 6 и 7 B&G можно использовать для защиты водопроводной арматуры от чрезмерного давления в трубопроводе.)

Компрессионный или расширительный бак предназначен для компенсации колебаний объема воды в замкнутой системе.

Вода расширяется при нагревании прямо пропорционально изменению ее температуры до точки насыщения или кипения. Компрессионный бак действует на систему как пружина, постоянно поддерживая в ней давление.Если резервуар слишком мал или становится заболоченным, предохранительный клапан открывается, когда котел нагревается и сливает воду. Когда цикл нагрева закончится, вода остынет, давление в системе упадет, подающий клапан откроется и будет подавать воду до тех пор, пока давление в системе не вернется к «нормальному». При следующем запросе тепла вода снова расширится, что приведет к открытию предохранительного клапана. Цикл будет повторяться снова и снова, пока не будет заменен слишком маленький резервуар, не будет добавлен другой расширительный резервуар или пока затопленный резервуар не будет опорожнен и должным образом заполнен правильным количеством воздуха и воды.

Объем и температура воды в системе определяют размер бака. Если резервуар слишком большой, повышения давления в системе может быть недостаточно, поскольку система нагревается и приближается к кипению, особенно в верхней точке системы, где существует низкий статический напор. Правильный выбор размера компрессионного бака очень важен для безотказной работы системы, будь то предварительно заправленный бак с баллоном, разделяющим воду и воздух, или стандартный расширительный бак.

Подобрать размер расширительного бачка — утомительная задача.Предполагая, что компрессионный бак будет должным образом оборудован фитингом компрессионного бака, чтобы в баке не происходило повышение температуры системы, для определения размера компрессионного бака можно использовать следующую формулу:

VT = Размер бака сжатия в галлонах

VS = Объем системы в галлонах

EW = Устройство расширения воды

EW-EP = Устройство расширения системы

PA = Атмосферное давление в фунтах на квадратный дюйм, абсолютное

PF = Начальное давление в баллоне в фунтах на квадратный дюйм, абсолютное

PO = Конечное давление в баллоне, абсолютное давление в фунтах на квадратный дюйм

.02VS = Воздух, выходящий из новой системной воды при нагреве, 2% от объема воды.

Легко! Просто введите все числа и решите формулу. Правильный размер бака!

Есть способ попроще. Это не так точно, но будет достаточно.

Во-первых, необходимо знать объем воды в системе. Это можно оценить с помощью таблицы A. Введите таблицу A в столбец MBH, ближайший к номинальной мощности котла. Затем прочитайте и сложите галлоны воды для каждого состояния системы.Например: Система состоит из обычного бойлера мощностью 150 000 БТЕ, плинтуса из медных оребренных труб и двухтрубной системы трубопроводов.

Бойлер = 36 галлонов

Плинтус из цветных металлов = 5,5 галлона

Двухтрубная система = 34 галлона

Всего = 75,5 галлонов воды в системе

Таблица A.

Затем определите «среднюю расчетную температуру воды».Это просто среднее значение расчетных температур подачи и возврата. Если наивысшая расчетная температура составляет 190 ° F и для расчета использовалось падение температуры на 20 ° F, очень распространенное значение DT, 180 ° F, является средней расчетной температурой воды. 190 + 170 ÷ 2 = 180. Введите Таблицу B в столбец «Объем воды в галлонах» и перейдите к ближайшему объему, найденному для системы. В нашем примере это 80. Перейдите к числу, указанному в столбце средней расчетной температуры. В нашем примере это 8. 8 — это размер в галлонах расширительного бачка для нашей примерной системы.Обратите внимание, что наш выбор был основан на давлении наполнения 12 фунтов и установленном предохранительном клапане 30 фунтов, или допустимом увеличении давления в системе на 18 фунтов. Для других условий необходимо применить поправочные коэффициенты к резервуару, выбранному из таблицы B.

Таблица B.

Если бы наше давление наполнения составляло 18 фунтов. с 30-фунтовым предохранительным клапаном нам потребуется использовать Таблицу C, чтобы скорректировать размер резервуара. Войдите в Таблицу C в разделе «Начальное давление …». колонке и спуститесь до ближайшего значения для заправочного клапана.Перейдите к коэффициенту, находящемуся под столбцом, представляющим настройку предохранительного клапана, 30 фунтов, минус настройку наполнительного клапана, 18 фунтов, или 30-18 = 12. Коэффициент равен 1,94. Умножьте размер резервуара, указанный в таблице B, на 1,94, чтобы получить скорректированный размер резервуара 8 x 1,94 = 15,52. Используйте ближайший коммерчески доступный резервуар. В данном случае это бак B&G на 15 галлонов.

Многие системы заполнены смесью антифриза и воды. Расширение смеси гликоля и воды больше, чем расширение одной воды.В таблице D показан поправочный коэффициент для смеси гликоль / вода. Если наша примерная система была заполнена 50% смесью гликоля и воды, множитель поправочного коэффициента мог бы быть 1,6 или 1,5, так как наша максимальная расчетная температура составляла 190 ° F. Если умножить размер резервуара 15,52 галлона на 1,5 или 1,6, получится резервуар объемом 23,28 или 24,83 галлона, то есть резервуар на 24 галлона является коммерчески доступным размером.

Таблица D.

Все эти цифры основаны на использовании стандарта A.S.M.E. бак сжатия, то есть бак без баллона. Сегодня доступно множество расширительных баков с предварительной заправкой и баллоном, разделяющим воздух и воду. Основная формула для определения размеров этих резервуаров такая же, но необходимо сделать поправку на «приемочный объем». Другие факторы влияют на установку и размер этих типов резервуаров, но, поскольку компания Climatic Control на данный момент не продает их, в этой статье не будут подробно рассказываться о размерах резервуаров. Желающие могут запросить бюллетень B&G TEH-981 у Hydro-Flo для обсуждения резервуаров под давлением.

Расширительный бак должен быть единственным воздушным пространством в системе. Воздух абсорбируется водой, поэтому необходимы некоторые средства предотвращения самотечной циркуляции более холодной воды, содержащей воздух в резервуаре, в систему, не ограничивая прохождение свободного воздуха из системы в резервуар. B&G ATF представляет собой такое устройство для резервуаров диаметром до 24 дюймов, а ATFL — для резервуаров большего размера. При холодной заливке компрессионный бак должен быть на 2/3 заполнен водой и на 1/3 — воздухом. Для этого можно обрезать вентиляционные трубки ATF и ATFL даже на баках, оборудованных смотровым окном.

Идеальное место для отделения воздуха от воды в системе — точка максимальной температуры и самой низкой скорости. Эти параметры в котле соблюдаются.

Арматура верхнего выпуска ABF

B&G, установленная в верхней части котла, отлично справляется с удалением пузырьков воздуха из верхней части котла и передачей их в расширительный бак. В этом случае вода без пузырьков может циркулировать по системе. Компания B&G раньше делала ABFSO, бойлер с боковым выходом Airtrol, но больше не производит их.Бойлер Airtrols с боковым выходом не работал так хорошо, как верхний выход, и спрос на них упал до такой степени, что дальнейшее производство фитингов Airtrol с боковым выходом стало невозможным.

Воздухозаборники, такие как B&G IAS, входят в линейные воздухоотделители. Они работают по принципу, что воздух легче воды движется по верхней части горизонтальной трубы. Когда воздух попадает в воздухозаборник, пузырьки воздуха собираются перегородками в воздухозаборнике и поднимаются в верхнюю камеру.Там воздух может быть выпущен, если используется расширительный бак баллонного типа, или подключен к стандартному расширительному бачку для сбора воздуха.

Удаление воздуха из системы, за исключением расширительного бачка, имеет первостепенное значение. Необходимо удалить воздух из системы, иначе может произойти шумная работа и даже полная блокировка циркуляции. Вентиляционные отверстия должны использоваться на всех высоких точках системы. Это единственный способ полностью выпустить весь воздух при первоначальном заполнении системы. Так называемые «продувочные и сливные» клапаны не работают достаточно хорошо, чтобы удалить весь воздух, и ничего не делают с накопившимся воздухом после того, как система работает.

Существует два основных типа вентиляционных отверстий: автоматические и ручные. Автоматические вентиляционные отверстия бывают двух типов. Тип поплавка и тип фибрового диска. Поплавковые вентиляционные отверстия имеют поплавок, прикрепленный к клапану, и все они заключены в оболочку. Когда корпус заполнен водой, поплавок удерживает клапан закрытым. Когда в оболочке накапливается достаточно воздуха, поплавок опускается, открывая клапан, и воздух выходит, пока вода снова не заполняет оболочку, закрывая клапан. По мере накопления воздуха цикл повторяется.

Поплавковые вентиляционные отверстия работают хорошо и служат долго.К сожалению, даже самое маленькое вентиляционное отверстие может оказаться слишком большим, чтобы поместиться внутри крышек плинтуса с ребристыми трубами.

Автоматические вентиляционные отверстия с фибровым диском физически очень малы, того же размера, что и ручные вентиляционные отверстия для «незакрепленных ключей» или «монет». В них используются специальные диски, которые разбухают при попадании на них воды. По мере того, как воздух накапливается и заменяет воду вокруг дисков, диски высыхают, сжимаются и открывают небольшое вентиляционное отверстие. Воздух выпускается, вода снова достигает дисков, и цикл повторяется — какое-то время. Автоматические вентиляционные отверстия с фибровыми дисками склонны к быстрому отказу, например, заеданию в закрытом состоянии или постоянному стеканию воды.

Лучшие вентиляционные отверстия — это ручные вентиляционные отверстия, называемые отверстиями под ключ или монетными отверстиями. Отверстия для монет можно открывать или закрывать с помощью десятицентовика или небольшой отвертки. Вентиляционные отверстия с незакрепленным ключом требуют небольшого ключа, чтобы открывать или закрывать их. Любой из них — это всего лишь небольшой игольчатый клапан с металлическим седлом. Помимо того, что они практически неразрушимы, они дешевы! Единственный их недостаток — их нужно открывать и закрывать вручную. Если скапливается воздух, кто-то должен его выпустить. Если система оборудована ручными вентиляционными отверстиями, рекомендуется не реже одного раза в год открывать каждое вентиляционное отверстие, чтобы позволить любому скопившемуся воздуху выйти.

Большинство проблем с воздухом можно устранить путем тщательного проектирования, хорошего обслуживания и правильного первого запуска системы. Наиболее часто упускаемая из виду часть системы принудительного горячего водоснабжения — это правильный запуск.

После того, как система установлена, промыта и заполнена до надлежащего статического напора, котел следует запустить и медленно нагреть до температуры воды не менее 225 ° F и выдержать в таком состоянии примерно полчаса. Это высвободит увлеченный воздух из воды и направит его в расширительный бак.Чем горячее вода, тем больше воздуха она выделяет. Циркуляционный насос (ы) должен быть выключен во время этого начального нагрева. Теперь дайте котлу остыть до нормальной рабочей температуры, запустите все циркуляторы и откройте все клапаны зон, если они используются. Снова увеличьте температуру воды как минимум до 225 ° F и прокачивайте всю воду в течение 15–30 минут. Это вытеснит большую часть воздуха из пресной воды, и пока в системе нет утечек, проблемы с воздухом будут предотвращены. Каждый раз, когда система опорожняется, например, при ремонте, и снова заполняется, процедура запуска должна повторяться.

Рисунок 10.

На Рисунке 10 представлена ​​типовая котельная установка со стандартным расширительным баком. Подача холодной воды всегда должна поступать в систему в баке сжатия, чтобы любой увлеченный воздух немедленно попадал в бак.

Рисунок 11.

На рис. 11 показана система с расширительным баком под давлением или баллоном. Обратите внимание на встроенный воздушный сепаратор, который используется с поплавковым клапаном. Flo-регулирующие клапаны или flochecks — это клапаны специальной конструкции, похожие на поршневые клапаны, которые останавливают гравитационную циркуляцию в системе принудительного горячего водоснабжения, чтобы предотвратить перегрев, когда циркуляционный насос (-ы) выключен.Клапаны управления потоком B&G SA оснащены ручным открывателем для обеспечения гравитационной циркуляции в аварийной ситуации, если насос выйдет из строя. Несмотря на то, что трубы системы горячего водоснабжения с принудительной циркуляцией имеют небольшие размеры, гравитационная циркуляция может быть весьма эффективной для сохранения тепла, если это необходимо.

Каждый водогрейный котел должен иметь предохранительный клапан, который будет поддерживать давление на уровне рабочего давления котла или ниже.

A.S.M.E. Кодекс (Американского общества инженеров-механиков) гласит: «Каждый водогрейный водогрейный котел должен иметь по крайней мере один официально установленный предохранительный клапан для сброса давления на уровне или ниже максимально допустимого рабочего давления котла.Предохранительные клапаны должны быть подключены к верхней части котла с вертикальным шпинделем, если это возможно. Между предохранительным клапаном и котлом или на сливной трубе между таким клапаном и атмосферой не должно быть никаких запорных устройств любого описания ».

Предохранительный клапан должен удовлетворительно работать в двух условиях. Он должен сбрасывать давление за счет выпуска воды из-за теплового расширения и сброса давления за счет выпуска пара. Слив воды обычно является признаком переувлажнения расширительного бака или неисправного заправочного клапана.Диагностировать несложно. Если статическое давление холодного наполнения быстро увеличивается до уставки давления предохранительного клапана при розжиге котла, резервуар забивается водой. Слейте воду и заново наполните расширительный бачок до необходимого уровня воды и воздуха. Слишком маленький расширительный бачок для системы может показывать аналогичные симптомы. Если вы подозреваете, что резервуар слишком мал, пересчитайте размер резервуара и либо добавьте еще один резервуар, либо замените существующий резервуар на резервуар подходящего размера. Отверстие в расширительном бачке быстро приведет к его заболачиванию.Опять же, он наполнится водой и протечет. Расширительные баки в системах горячего водоснабжения не потеют, поэтому любая капля воды из расширительного бака свидетельствует о негерметичности бачка. Неисправный или негерметичный заправочный клапан приведет к чрезмерному увеличению статического давления заправки в холодной системе.

Выпуск пара через предохранительный клапан является аварийным состоянием и предъявляет критические требования к клапану. Каждый раз, когда температура воды в бойлере составляет около 212 ° F или выше, и предохранительный клапан срабатывает, внезапное падение давления заставляет воду вспыхивать и превращаться в пар.Емкость предохранительного клапана должна справиться с этим. Существует огромная разница между выпуском воды и выпуском пара. Фунт воды занимает 27,7 кубических дюйма пространства. Фунт пара при атмосферном давлении занимает 26,8 кубических футов! В 1600 раз больше места, чем воды! Таким образом, A.S.M.E. предохранительный клапан испытан и рассчитан на работу с паром, хотя это клапан для водогрейного котла.

Предохранительные клапаны подходящего размера должны выдерживать полную мощность котла. Предохранительные клапаны водогрейного котла рассчитываются в БТЕ в час при определенном номинальном давлении.Пока этот рейтинг соответствует или превышает номинальную мощность горелки, предохранительный клапан будет достаточно большим для котла. Чтобы облегчить выбор клапана, производители предохранительных клапанов печатают диаграммы, показывающие их пропускную способность при различных настройках давления. См. Рисунок 12.

Рисунок 12.

Двойные блоки, блоки, в которых сочетаются наполняющий клапан и предохранительный клапан, не соответствуют требованиям.

Большинство производителей котлов в настоящее время рекомендуют устанавливать на водогрейные котлы отсечки по низкому уровню воды.Это требуется по многим местным нормам. Несмотря на то, что котел может быть защищен от взрыва, потому что он имеет A.S.M.E. предохранительный клапан, сухой огонь все еще может его испортить. Большинство повреждений водогрейного котла связано с низким уровнем воды.

Существует неправильное представление о том, что редукционный клапан заполнения будет поддерживать систему заполненной при любых обстоятельствах. Это неправда. Чтобы проиллюстрировать проблему, типичная система будет иметь редукционный клапан заполнения, установленный на величину от 12 до 18 фунтов, и предохранительный клапан, установленный на открытие при давлении 30 фунтов.и близко к 26 фунтам. Если предохранительный клапан открывается для слива воды из-за избыточного давления, очевидно, что наполняющий клапан не восполнит потерю воды. Если подпиточная вода не восполняет потери через предохранительный клапан, это может привести к низкому уровню воды.

Есть много других причин, по которым система может потерять воду, что приведет к ее низкому уровню. Утечки в котле, трубопроводах или через уплотнения насоса. Небрежность, например, слить воду из бойлера для ремонта и забыть долить воду в систему, является еще одной распространенной причиной низкого уровня воды.Отключение при низком уровне воды спасет котел, поскольку не позволит горелке включиться до тех пор, пока не будет исправлен низкий уровень воды.

При определенных обстоятельствах отключения по низкому уровню воды может быть недостаточно для защиты. Топливный клапан может открыться; контакты могут замкнуться при сварке из-за перегрузки или короткого замыкания, что сделает отключение по низкому уровню воды неэффективным. Лучшая рекомендация для охвата всех установок, чтобы обеспечить максимальную безопасность, — это использовать комбинированный податчик воды и ограничитель воды. Подающая часть обычно способна подавать воду в котел с такой скоростью, с какой она может быть выпущена через предохранительный клапан.Хотя комбинация отключения питателя увеличивает стоимость установки, по сравнению со стоимостью замены котла, это «дешевая» страховка. Помните, что коды минимальные требования , «как минимум», которые должны быть выполнены. Превышение требований кодекса — это всегда хорошая практика, особенно в том, что касается безопасности.

Хотя Climatic Control Company обычно не проектирует системы принудительного водяного отопления, знание того, что требуется, может помочь вам помочь клиенту найти проблему в проблемной системе, над которой он работает, и продать соответствующие устройства для устранения проблемы.

Горячая вода по запросу | NASA Spinoff

Худшая часть любого душа, помимо попадания мыла в глаза, вероятно, неожиданно облить холодной водой. Традиционные домашние водонагреватели означают, что вам нужно ждать, пока из резервуара придет нужная температура, но с умным дизайном и некоторой изобретательностью НАСА ожидание горячей воды может скоро уйти в прошлое.

Малая электроника для больших исследований

История начинается в 1970-х годах, когда Томас Харман начал работать в Lockheed, ныне являющейся частью Lockheed Martin, в качестве подрядчика НАСА.В качестве штатного инженера Харман глубоко погрузился в растущую область микроэлектроники. Он помог установить миникомпьютеры в испытательных центрах Космического центра имени Джонсона НАСА в Хьюстоне, которые позволили бы испытать космические аппараты. Сюда входили такие инструменты, как система контроля вибрации для проверки оборудования при взлете и возвращении. В начале 1980-х Харман стал членом комиссии Национального электротехнического кодекса и помог создать стандарты, используемые во всем, от лабораторных испытаний до домашнего дизайна.

В то же время Луи Эверетт был преподавателем Техасского университета A&M. В этой роли он работал консультантом Johnson. Как и Харман, Эверетт был экспертом в области микроэлектроники. Работая с инженером НАСА Лео Монфордом, Эверетт помогал усовершенствовать роботизированную руку космического шаттла.

The Dexterous End Effector (DEE) был проектом, призванным упростить манипулирование канадаром шаттла для астронавтов. Элементом DEE Эверетта и Монфорда была зеркальная система, называемая концепцией нацеливания и рефлексивного выравнивания (TRAC).Видеокамера на конце руки будет смотреть на его отражение в зеркале, прикрепленном к целевому объекту. Это зеркало было усеяно небольшими отметками, с соответствующими отметками, прикрепленными к монитору внутри шаттла. Когда космонавт выстроил пары на мониторе, рука была совмещена с целью. А когда бортовой компьютер считывал метки совмещения, рука могла автоматически сориентироваться.

В начале 1990-х Эверетт официально присоединился к отделу робототехники и автоматизации компании Johnson, и в рамках миссии космического корабля Columbia STS-62 он поддерживал испытания DEE в полете с земли.Когда астронавты перемещали руку в нужное положение, программа Эверетта работала, поднимая металлические стержни и вставляя их в отсек для полезной нагрузки шаттла.

После того, как Эверетт ушел из Джонсона, он вернулся в мир академических кругов, время от времени консультируя небольшие инженерные фирмы. У одного из этих предприятий была идея, которая может «зарядить» дома людей, и Эверетт работал с ними более 20 лет, чтобы усовершенствовать ее.

Going Tankless

Бесконтактные водонагреватели существуют с 1930-х годов, но Дэвид Зейтц, генеральный директор Seisco, хотел улучшить их конструкцию для дома.Типичные водонагревательные системы используют большой резервуар с водой с электрическим или газовым нагревателем для обеспечения высоких температур, но водонагреватели без резервуаров меньше по размеру, их проще установить в некоторых домах, они используют электроэнергию только тогда, когда она вам нужна, и нагревают столько воды, сколько тебе нужно. Этот небольшой размер, однако, мог быть недостатком, поскольку электрические безбаквальные обогреватели могли достаточно нагреть воду для отдельных ванных комнат или кухонь, но были непрактичными для полного дома.

Зейтц разработал электрический безрезервуарный обогреватель, который может полностью заменить домашний водонагреватель или работать вместе с ним.В конструкции Seisco используется система змеевиковых труб для невероятно быстрого выполнения своей работы. В разных частях трубки размещены четыре нагревательных элемента мощностью 7000 Вт. По мере того, как вода попадает в систему, она проходит мимо каждого нагревателя, становясь все горячее по мере того, как соприкасается с каждым из них. В течение 20 секунд вода полностью нагревается до нужной температуры. Через систему может проходить три галлона воды в минуту.

Чтобы эта система работала каждый раз, нужно было убедиться, что нагреватели будут включаться достаточно долго, чтобы нагреть воду, а также не потреблять слишком много электроэнергии.Для этого требовалась точность, недостижимая с помощью обычных аналоговых методов. Seisco потребуется цифровое управление для максимальной надежности, поэтому они обратились к Томасу Харману, который буквально написал об этом книгу.

В 1998 году Зейтц обратился к Харману с вопросом, как бытовые водонагреватели без бака могут работать в рамках Национального электротехнического кодекса. Вскоре Харман присоединился к команде в качестве руководителя отдела исследований и разработок, чтобы изучить возможность создания лучшего обогревателя, на который они способны.

«Двадцать восемь тысяч ватт — это больше, чем мощность некоторых небольших домов», — сказал Харман.«Система могла вскипятить воду за секунды, если бы система управления была неэффективной».

Никто не хочет, чтобы из раковины текла обжигающая горячая вода, и для предотвращения этого водонагреватели должны соответствовать строгим правилам безопасности. Разрабатывая схему управления для них, Харман понял, что может использовать концепции, аналогичные его работе по контролю вибрации для НАСА, чтобы обогреватель не стал слишком мощным.

«Мой опыт в Lockheed и NASA сыграл в этом роль. «Я беспокоился о безопасности в НАСА и о том, чтобы не перегружать оборудование, отправляющееся в космос», — сказал Харман.«Можно сказать, что это маленький мир, или то, что происходит вокруг, возвращается».

Вскоре команда Seisco запатентовала новую конструкцию, в которой использовались микроконтроллеры для предотвращения нагрева воды до этих опасных уровней, и Эверетт оказался подходящим кодировщиком для этой работы. Эверетт сказал, что работа со встроенной электроникой очень похожа на проектирование аппаратного обеспечения для космоса. Важно убедиться, что технология может работать в любой среде как можно дольше. Хотя сельские дома — это не то же самое, что глубокий космос, принципы все же применимы.Когда электроэнергетические компании были обеспокоены чрезмерным потреблением энергии нагревателем, вызывающим мерцание света, обновление кода от Everett устранило проблему. Согласно исследованию 2005 года, опубликованному Исследовательским институтом электроэнергетики, усовершенствования этой технологии Seisco, возможно, сделали безбаковые обогреватели более привлекательными для коммунальных служб и потребителей.

Отопление от Хьюстона до дома

Хотя нагреватель был разработан в Хьюстоне, он используется по всему миру. Харман сказал, что первоначальный дизайн для домашнего использования с тех пор был расширен для нагрева воды в квартирах, офисных зданиях, фабриках и заправочных станциях.Нагреватель даже использовался для тестирования оборудования и материалов на базе ВВС Киртланд в Альбукерке, штат Нью-Мексико. Одним из крупных проектов, связанных с обогревателями Seisco, является строительство промежуточного терминала в международном аэропорту Абу-Даби. В аэропорту в основном используется горячая вода в ванных комнатах, где конструкция без бака и мгновенное отопление означают меньшее потребление энергии и меньшее количество энергии, необходимое для поддержания потока горячей воды в туалеты.

Минимальное постоянное потребление энергии также означает, что водонагреватели Seisco хорошо подходят для домов и предприятий, работающих на возобновляемых источниках энергии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
