Накопительный бак для холодной воды, как выбрать и установить

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.



Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны…  В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций.  150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже.

В таком случае рекомендуется подобрать объем ближе к 300 литрам.



Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.



Типичные места установки и схемы обвязки водонакопительных баков

  • Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
    Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.
    Из бака всегда самотеком обеспечится струйка в кранах.
Самые разные способы установить накопительный бак понадежнее…
  • Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.



  • Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.
Вода в дом подается из бака с помощью насоса с аккумулятором

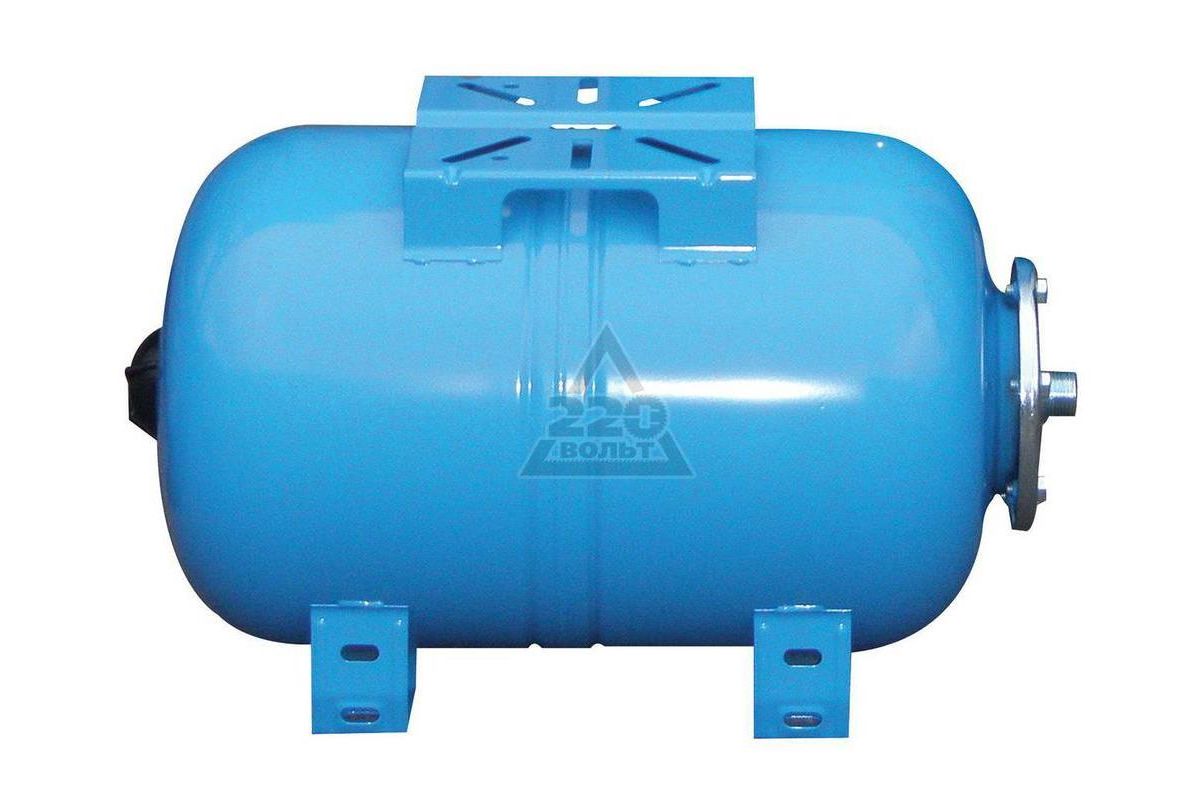

Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.

Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.



Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Дополнительно – как сделать ГВС в доме





Накопительный бак для воды водопровода в доме.

Схема водопровода с подземным накопительным баком для воды
Схема водоснабжения с накопительным баком (схема косвенного водоснабжения дома) для воды применяется в случаях, когда дебет скважины или колодца мал, либо объем воды незначителен.  В таких случаях между конечными потребителями и источником воды устанавливают промежуточный накопительный бак для воды из пластика для пищевых продуктов. Объем накопительного бака для воды требуется от 200 до 1000 литров: смотря по суточным потребностям в воде обитателей дома. Суточный объем воды рассчитывают в среднем из расчета 170-250 литров на человека. В условиях дачной жизни и отсутствия ванной можно считать суточный объем воды в 50-75 литров на человека в сутки.

Накопительный бак для воды может устанавливаться как в доме, так и под землей на улице. Подземная установка накопительного бака для воды имеет свои преимущества:

  • можно использовать баки для воды большого объема
  • накопительный бак для воды не занимает места в доме
  • накопительный бак для воды не требует подогрева зимой

Накопительный бак для воды для подземной установки должен иметь ребристую или округлую форму, обеспечивающую достаточную механическую прочность для противостояния силам давления грунтов. При использовании б/у еврокубов из пищевой пластмассы их следует заливать в бетонную «скорлупу». Бак при подземной установке будет сложнее промывать. При внутреннем положении всасывающего патрубка в накопительном баке для воды всегда будет оставаться неоткачиваемый остаток воды. Эту проблему можно решить нижним подключением подающего патрубка через стенку бака (вариант «Б» на схеме ниже). В этом случае патрубок изнутри должен быть защищен сетчатым фильтром. Возможно, разумнее сделать два патрубка — один верхний для подачи воды в дом и нижний — для слива остатка воды с возможным осадком. Также для очищения бака можно использовать погружной дренажный насос. Подземный бак для воды должен иметь люк-ревизию (горловину) и трубу вентиляции. Грунт над подземным баком должен быть утеплен ЭППС, чтобы снизить силы морозного упучения, действущие на бак, и предупредить замерзание воды при неглубоком залегании бака с водой. Схема водопровода с подземным накопительным баком для воды

Схема подачи воды в дом в случае использования накопительного бака представляет собой каскад из двух отдельно управляемых насосов для воды.

  1. Каскад:  подача воды из колодца в накопительный бак

Для подачи воды из колодца используется погружной (донный, дренажный) насос для чистой воды. Этот насос должен иметь поплавковый выключатель, который выключит насос, когда уровень воды снизится до критического, и включит его, когда вода в колодце вновь наберется, при условии, что второй поплавковый выключатель в накопительном баке с водой включен. Поплавковый выключатель в баке с водой выключит насос, когда бак будет заполнен водой до уровня, на котором установлен поплавковый выключатель. Насос в колодце подключается к ПНД трубопроводу 32 мм (оптимальный вид пластиковых труб для наружной прокладки водопровода) через обратный клапан и отрезок гибкого армированного шланга 1”. Подачу воды в бак можно осуществлять через самую дешевую душевую насадку (не «тропический дождь» — у них малая пропускная способность). Вода при рассеивании будет аэрироваться. При этом будет окисляться растворенное в воде железо, и будет происходить удаление части растворенных в воде газов (сероводород).

 Дополнительно в накопительный бак для воды можно поставить аэратор для постоянной аэрации. Качество воды от этой простой манипуляции значительно улучшится.

  1. Каскад:  подача воды из накопительного бака в водопровод дома

Самый простой способ для подачи воды из накопительного бака в дом – это подключение насосной станции. Поскольку бак с водой будет закопан на небольшую глубину, то для насосной станции не потребуется большая мощность. При использовании насосной станции возможно нижнее подключение стока (

Вариант Б на схеме выше). На сток следует одеть сетчатый фильтр.  Если же вы хотите избавиться от шума в доме, то в подземный бак для воды помещается погружной насос, управляемый реле давления.

Схема водопровода с накопительным баком для воды внутри дома.

Внутридомовая установка бака гораздо проще подземной установки накопительного бака для воды.   Бак для воды в доме в доме проще обслуживать и чистить. Накопительный бак, поднятый на высоту (чердак, второй этаж) обеспечит  дополнительный напор воды (0,1 атмосферы на 1 м подъема). Напора в 0,3 атмосферы хватит для простейшего умывальника, душа и, возможно, унитаза. Для современного водопровода с водонагревателем, расширительным баком, подачей воды на большое расстояние, с использованием душевой кабины и стиральной машины, без насоса повышающего давление до 2,5-3 атмосфер не обойтись.

В баке, установленном в доме, нужно предусмотреть воздушный клапан для подсоса воздуха, слив воды из бака в канализацию и трубу аварийного перелива в канализацию. Точно также в баке можно установить аэратор и осуществлять подачу воды через душевую лейку. Эти меры улучшат качество воды. Также в бак можно добавить крупный шунгитовый щебень, бросить серебряную ложку или старый медный таз. (А можно спрятать золотой запас: и воры не найдут, и качество воды улучшится: золото обладает противомикробным (более слабым по сравнению с серебром или медью) и противовоспалительным действием).

Промежуточный накопительный бак для воды обязателен в схеме водоснабжения дома от дождя:

При организации сбора дождевой воды следует учитывать, что использовать можно только дождевую воду собранную на кровлях из инертных материалов без использования битума, нестойких красителей и органических материалов. Лучше всего подходят различные виды кровель из металлов (сталь, медь) или из натуральной керамической черепицы. Водосточные желоба и приемные воронки водостоков необходимо защищать сетками, исключающими попадание в воду листьев и других посторонних предметов. На подводящем патрубке стоит устроить простейший сепаратор для отсеивания тяжелых частиц с помощью сил гравитации.

Вернуться в основную статью про схемы водопровода в доме.

Бак накопитель для воды. Выбор и установка накопительного бака для водоснабжения

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.

Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны… В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций. 150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.

Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.

Типичные места установки и схемы обвязки водонакопительных баков

  • Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
    Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.
    Из бака всегда самотеком обеспечится струйка в кранах.
Самые разные способы установить накопительный бак понадежнее…
  • Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.
  • Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.

Вода в дом подается из бака с помощью насоса с аккумулятором

Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.


Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.

Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Для чего необходим накопительный бак для водоснабжения частного дома, расположенного за городом – вопрос, которым никого не удивишь. Потому что эти емкости сегодня есть практически на любом загородном участке. И выполняют они функции обычного накопителя воды. А все дело в том, что проблем с водоснабжением за городом немало и связаны они с отсутствием центральной водопроводной системы в загородных поселках. Даже если водопровод присутствует, то работает он неважно. Частые отключения подачи воды – проблема номер один.

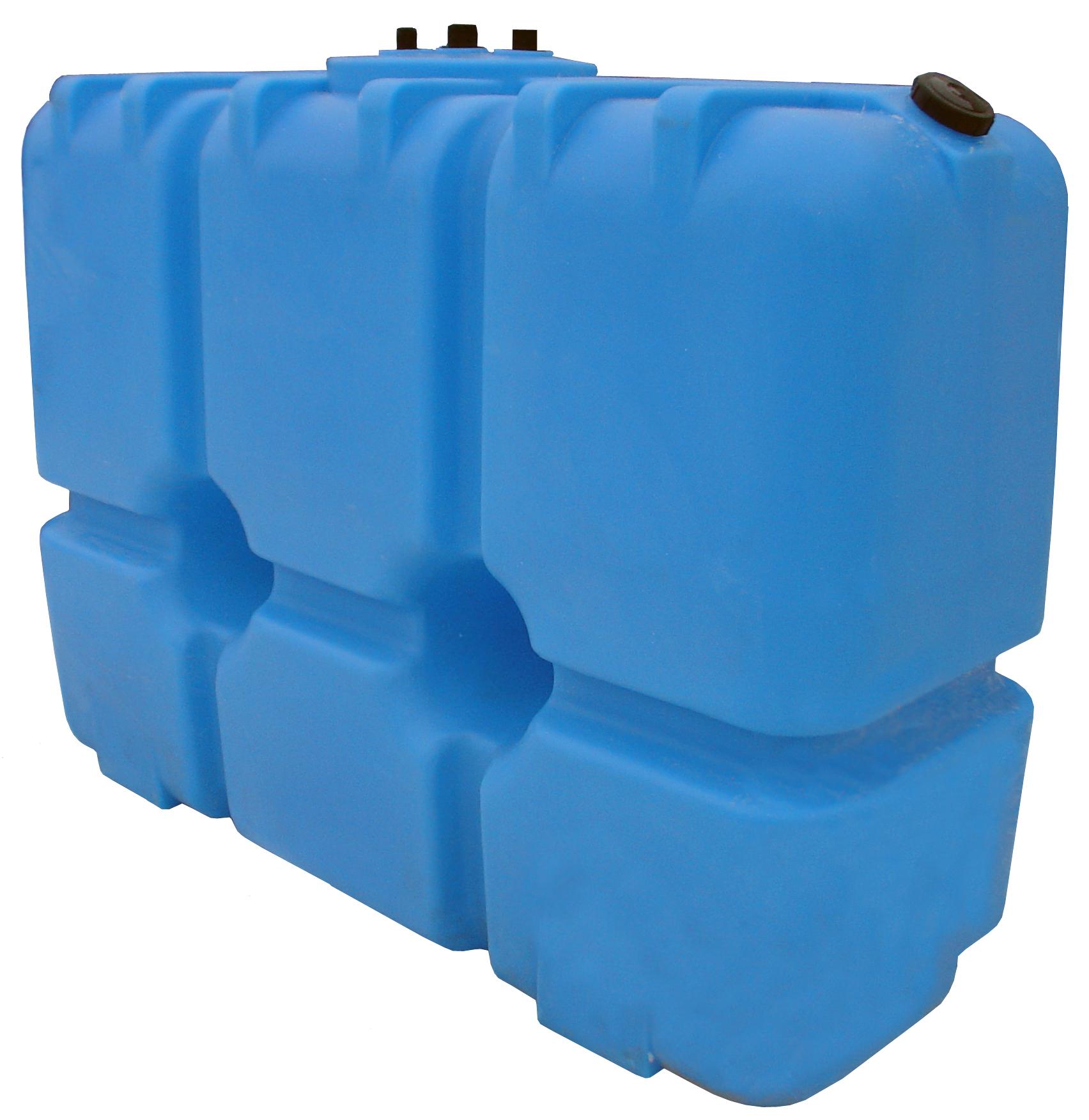

Накопительные баки для воды из пластика

Сегодня многие жители загородных домов сооружают локальные водопроводные сети, избирая источником воды колодцы или скважины. Но и это не гарантия, что из крана будет постоянно течь вода под необходимым напором. Почему? Причин тому несколько.

  • Малый дебит источника воды, который не дает возможность постоянно производить забор в необходимом количестве.
  • Отключение электроэнергии становится причиной отключения насосов.
  • Забивается скважина или колодец, выходит из строя оборудование или магистральный трубопровод.

То есть, получается так, что всегда найдутся причины, чтобы в доме не было воды. И эти причины периодически сменяют друг друга, а иногда срабатываются сразу несколько. Некоторые из них можно тут же исправить, другие ждут своего исправления по несколько дней. Поэтому накопитель воды для дома – это единственно правильное решение, когда ставится задача обеспечить дом необходимым количеством воды в бесперебойном режиме.

Конструктивные особенности накопительного бака

Необходимо отметить, что в систему водоснабжения частных домов устанавливаются сегодня разные накопительные баки. Это могут быть простые емкости из металла или пластика, в которых устанавливается два патрубка: один предназначается для заливки воды внутрь емкости, он располагается в верхней части, второй называется сливным, и располагается в нижней части.

Через первый вода заливается в накопительный резервуар, поэтому он напрямую соединен с трубопроводом подачи. Нижний соединяется с канализационной системой. Его предназначение – это сброс грязной воды, осадка и загрязнений, которые появляются в процессе чистки бака. Обязательно в конструкции присутствует и люк, через который емкость и очищается. В некоторых моделях устанавливается третий патрубок, он служит в качестве системы перелива. Срабатывает данный патрубок воду лишь в том случае, если бак переполняется водой. Он также соединен с системой канализации.

Поплавковый выключатель в накопительном баке

Правда, сегодня накопительные баки данного типа – это конструкции, в которых устанавливается поплавковый включатель. Он регулирует подачу воды в сам резервуар, отключая или включая работу насоса. Но переливной патрубок в этих моделях все равно устанавливается на случай выхода из строя поплавкового выключателя.

Есть еще несколько дополнительных элементов в конструкции накопителя.


Забор воды из таких накопительных баков производится через трубу, которая опущена в сам резервуар, а ее свободный верхний конец торчит из верхней крышки или сбоку конструкции. При этом выдерживается одно очень важное условие: нижний конец, используемый для забора воды, располагается выше, чем сливной патрубок. Таким образом, определяется мертвый слой, который никогда в систему локального водопровода не попадет. Именно в этом слое оседают твердые взвешенные частицы.

Важной составляющей таких моделей – это правильная их установка. Все дело в том, что это просто бак, куда заливается вода. Сама собой она не будет перемещаться по трубопроводам, для этого потребуется давление внутри системы. Создать его можно двумя способами:

  1. Установить после бака насос, который и будет перекачивать воду в водопровод.
  2. Установить сам бак на постамент, создав систему переливающихся сосудов.

Первый вариант хоть и является эффективным, но зависит опять от подачи электроэнергии. И если все же используется именно он, то накопитель воды для дома можно устанавливать в любом месте. К примеру, вот так под землей, как показано на фото ниже.

Возможен вариант установки бака и откачивающего насоса в , при условии, что размеры бака и насоса позволят его туда поместить. В этом случае кессон будет выполнять защитную функцию не только для скважины, но и для бака с насосом. Такой способ удобен, поскольку основные узлы системы будут находиться в одном месте. Но для правильной работы кессона следует поместить его ниже глубины промерзания почвы – это дополнительные работы. Плюс питающая труба закладывается на таком же уровне. Поэтому при неисправностях ее придется целиком откапывать.

Накопительный бак для воды с установкой под землей

Чаще же всего водные резервуары устанавливаются на постаментах. Это дает возможность всегда иметь в наличии воду в необходимом объеме с необходимым давлением. Оптимально считается, если установить накопительный бак в чердачном помещении. Правда, это определенные неудобства его монтажа и обслуживания, но именно так можно гарантировать бесперебойную работу водопроводной сети.

Внимание! Если чердак дома является помещением неотапливаемым, то бак и трубы надо обязательно утеплять.

В настоящее время производители стали предлагать так называемые мембранные баки для водоснабжения загородных домов. Это емкости закрытого типа, внутри которых установлена резиновая мембрана. Их обычно называют гидроаккумуляторами.

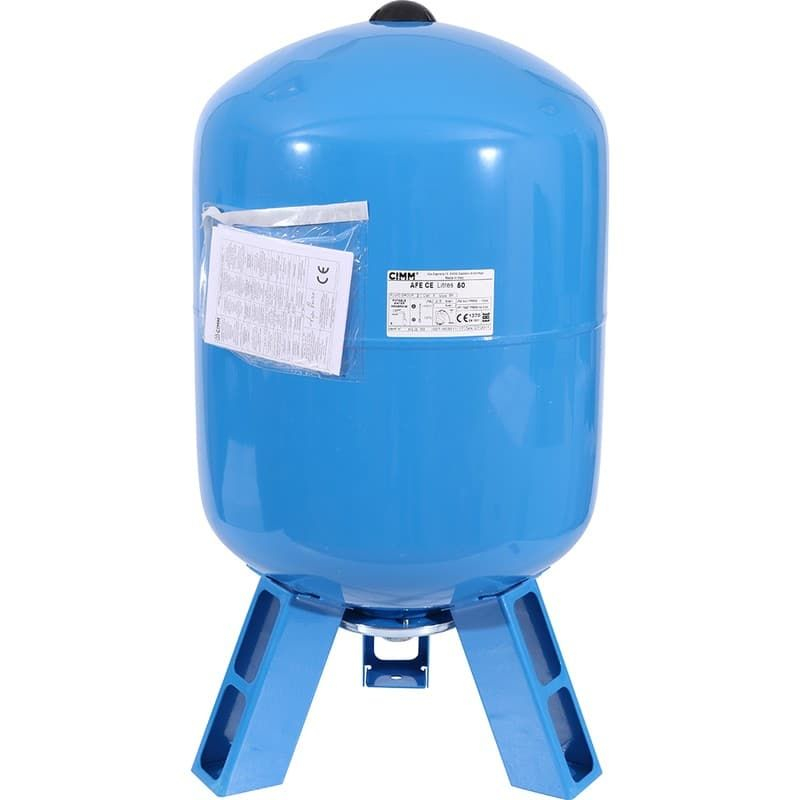

Накопители для воды закрытого типа – гидроаккумуляторы

Принцип работы такого резервуара для воды очень прост.

  • Патрубок, через который жидкость поступает в бак, соединен напрямую с мембраной. То есть, вода будет поступать в нее и не будет соприкасаться со стенками самого бака.
  • При этом мембрана при заполнении водой будет растягиваться до объема самой накопительной емкости.
  • Между стенками бака и мембраны закачен воздух. Закачка производится на заводе-изготовителе. Его основные функции – создавать давление на стенки резиновой емкости, чтобы выдавливать воду из нее. По сути, получается так, что мембранный расширительный бак для водоснабжения дома – это своеобразный прибор, который создает вместо насоса давление в системе локального водопровода.

Чтобы было понятно, о чем идет речь, надо ознакомиться с нижним фото, на котором четко показан принцип работы гидроаккумулятора.

Принцип работы гидроаккумулятора

Сама мембрана изготавливается из специальной резины на основе бутила, который является бактерицидным материалом, так что можно гарантировано говорить, что вода внутри мембраны не будет подвергаться негативному воздействию каких-либо микробов или бактерий. Внутрь камеры обязательно устанавливается пневмоклапан. С его помощью регулируется давление внутри системы.

Внимание! Гидроаккумуляторы собраны таким образом, чтобы их можно было легко разобрать на случай профилактики или ремонта, не сливая воду из полости резиновой емкости.

Существует большое количество производителей, которые занимаются производством накопительных баков закрытого типа. И каждый предлагает свои модели, но принцип работы у них один и тот же. К примеру, на рынке сегодня можно приобрести гидробаки для системы водоснабжения вертикального положения или горизонтального. Главное – правильно подобрать бак по объему, чтобы обеспечить водой дом.

Гидроаккумулятор в системе водопровода

  • Устанавливая накопительный бак закрытого типа в систему локального водопровода дома, необходимо правильно подобрать диаметр подающей трубы и входного патрубка. Если по каким-то причинам сделать это не удается, то придется монтировать между ними переходник.
  • В гидроаккумуляторах объемом выше 100 л специально устанавливается клапан, с помощью которого стравливается воздух из мембраны. Он может выдерживать давление до 2 атм. Этот воздух выделяется из воды и занимает некоторый объем, уменьшая общий объем бака. В приборах меньшего объема такого клапана нет, поэтому рекомендуется на водопроводной линии после накопительного резервуара установить стравливающий кран или тройник.

К вопросу, какой из мембранных расширительных баков для водоснабжения лучше: вертикальный или горизонтальный? На работу водопровода это не влияет, выбор будет зависеть от места установки прибора. То есть, удобства расположения.

Схемы установки накопительных баков закрытого типа

Так как разговор идет о системе водоснабжения загородного дома, то необходимо учитывать, что чаще всего здесь организуется локальный водопровод, качающий воду из скважины или колодца. На фото ниже показана схема установки расширительной емкости, которая соединена к погружному насосу, расположенном в колодце.

Накопительная емкость в системе локального водопровода

В чем преимущество данной схемы? Необходимо учитывать тот факт, что насос работает при снижении давления внутри водопроводной сети. То есть, включается потребитель, тут же включается насос. И чем чаще потребляется вода, тем чаще включается и отключается насосная установка. Но по паспортным данным это оборудование может включаться 5-20 раз в час в зависимости от марки и модели. А что делать, если включений было больше. Это обязательно приведет к выходу из строя насоса, к тому же он при такой системе работает практически вхолостую.

Установленный в систему накопительный бак закрытого типа решает проблему, потому что закаченная вода в мембранный резервуар уже находится под давлением, а значит, оно будет действовать и на всю водопроводную трассу. То есть, пока в баке есть давление, насос качать воду не будет, включения и отключения упадут до минимума. К тому же сам гидроаккумуляторный бак сглаживает давление в сети при пуске насоса. А это отсутствие гидравлических ударов, которые могут вывести из строя весь водопровод.

По понятным причинам, гидроаккумуляторы являются более эффективными накопительными приборами для воды, чем обычные емкости. Но стоят они дороже, регулировать пределы давления, не имея знаний и опыта, нельзя. Можно сбить регулировку. Да и устанавливать их надо правильно.

Монтаж накопительного бака для воды

В этом плане обычные резервуары и проще в обслуживании, и проще в монтаже. Стоят они недорого в зависимости от размеров. Такой накопительный бак можно изготовить даже своими руками. Кстати, к накопительным резервуарам можно отнести не только готовые изделия, которые продаются во всех строительных магазинах, или изготовленные емкости своими руками. Под них можно использовать колодцы или забетонированные емкости. Основное требование к этим сооружениям – полная герметичность конструкции, обеспечить которую при правильном подходе к строительству несложно.

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора , или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

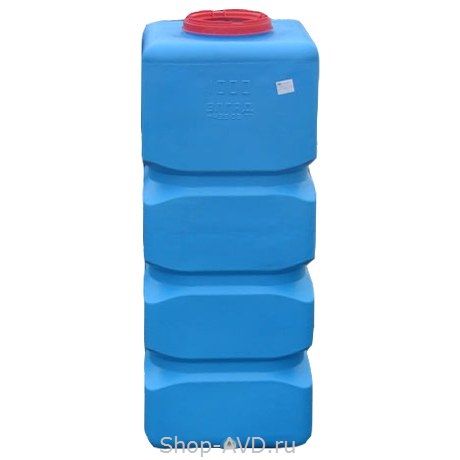

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление . Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни . Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники , например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе . При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке . Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа , тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен . Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании , перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

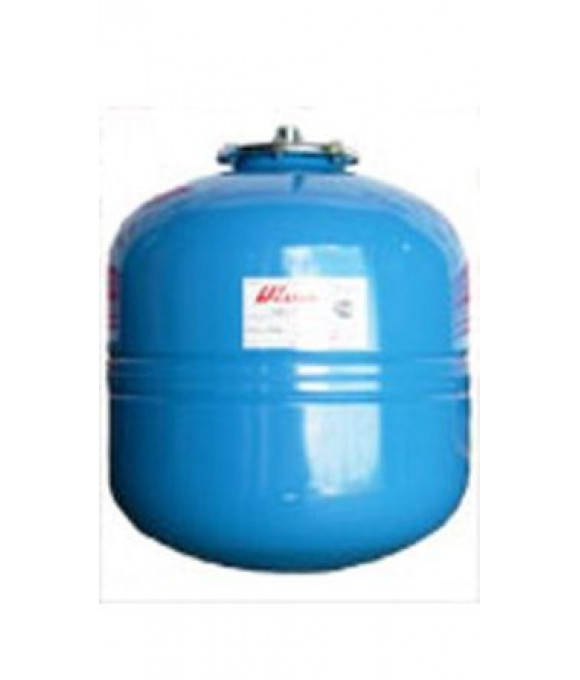

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Организация автономного водопровода на загородном участке предоставляет возможность пользоваться благами цивилизации вне зависимости от наличия централизованных коммуникаций. Чаще всего в личных баньках устраивают систему холодного водоснабжения из скважины или колодца, а для обеспечения напора воды используется накопительная емкость. Она также требуется для сбора резервного запаса воды на случай перебоев с электроэнергией. Где лучше расположить накопительный бак для холодной воды , чтобы система банного водоснабжения работала исправно и не создавала владельцам проблем.

Накопительный бак в автономном водоснабжении

Индивидуальная система водоснабжения с накопительным баком устроена предельно просто. Воду из скважины или колодца качает насос, тип которого зависит от высоты уровня воды в источнике. В основном в загородных хозяйствах используются нешумные погружные насосы или станции с эжектором и собственным гидробаком.

Насосная станция хороша, если у загородной постройки имеется собственный подвал. Или на участке достаточно места для сооружения бытовки под ее размещение, т.к. это достаточно «звучное» оборудование. Зато покупка станции может избавить от установки накопительного бака, если ее встроенный резервуар будет отличаться достаточным для суточного потребления объемом.

Малопривлекательны в отношении звуковых помех и поверхностные насосы, но они ощутимо дешевле. Правда, воду они качают только из колодцев и скважин с высоким зеркалом воды или из расположенных рядом озер, прудов, рек. Для поверхностных насосов главное, чтобы разница высот между точкой забора воды из источника и точкой поставки в накопительную емкость не превышала 6-7м, что крайне редко встречается в реальности.

Благодаря включению в схему накопительной емкости откачанная насосом вода поступает не сразу в краны, бак на банной печке , бойлер, душ, бачок унитаза и прочие водоразборные точки. Сначала вода накапливается в виде запаса, примерно равного объему накопителя. Резерв воды в накопительном баке дает возможность пользоваться одновременно несколькими сантехническими приборами . Без запаса воды нормальный для пользования напор был бы только в одном открытом кране , и то не факт.

В автономном водопроводенакопитель для холодной водыпо идее выполняет функцию водонапорной башни. Запас воды к тому же позволяет разумно ограничить число включений/выключений насоса, что любой технике идет исключительно на пользу. Накопительный бак оснащают механическим, электронным или электрическим поплавковым клапаном, чтобы насосное оборудование не работало впустую, потому что:

  • когда накачанная в бак вода достигает предельного уровня, поплавок сигнализирует об отключении насоса;
  • когда уровень понижается, подается команда о включении насоса для пополнения израсходованного запаса.

Так исключается лишняя работа техники и переливы через край. Народные умельцы вместо клапана исхитрились использовать поплавковый механизм унитаза, который банально перекрывает отверстие для поступления воды при превышении необходимого объема. Включение/отключение насоса может осуществляться вручную либо автоматически. Еще потребуется реле «сухого хода» для остановки насоса в случае полного опорожнения накопительного резервуара.

В баке накопителе для запаса холодной водыесть отверстия, требующиеся для подключения трубопровода и для обеспечения нормального режима работы системы в целом, это:

  • отверстие для подключения подающей трубы. Перед вводом подающей трубы рекомендовано поставить сетчатый фильтр грубой очистки, чтобы механически предотвратить попадание в бак мелкой живности и крупных песчинок;
  • отверстие для трубы перелива, по которой выводятся излишки воды из резервуара в канализацию. Устраивают перелив на пару см ниже поплавкового клапана на случай, если последний по каким-то причинам не сработает;
  • одно или несколько отверстий для отходящих труб, питающих водонагреватель и точки разбора холодной воды. Зачастую они располагаются в нижней трети бака, но между дном накопителя и точками вывода должно быть не менее 10 см, чтобы неизбежный для грунтовой воды осадок не попадал в магистраль;
  • вентиляционное отверстие в крышке накопителя, если от проникновения в емкость пыли, насекомых и прочих загрязнений ее закрывает крышка.

Отверстие для ввода подающей трубы иногда устраивают в верхней части бака напротив места установки поплавкового клапана. Однако для полного слива воды из накопителя в целях консервации автономного водопровода отверстие входной трубы рекомендовано располагать в нижней зоне резервуара. Его еще нужно оборудовать сливным вентилем. Если нижнее расположение входа подающей трубы невозможно применить по каким-либо техническим причинам, то для консервации водопровода с накопительным баком потребуется дополнительное отверстие для слива.

Способы установки накопительных резервуаров

От местоположения резервного бака зависят тип разводки водопровода и набор оборудования, требующийся для безотказной работы системы холодного водоснабжения бани. В малоэтажном строительстве применяются два главенствующих варианта сооружения водопроводов с накопителем, это:

  • верхняя схема , согласно которой резервный бак устанавливают на максимально возможной наивысшей площадке: на плоской кровле , специально возведенной эстакаде, на кронштейнах под потолком, бетонном подиуме внутри или снаружи постройки, чердаке и др. Высота установки накопителя в верхней схеме – параметр, принимаемый согласно индивидуальным техническим условиям . Накопители круглогодичных водопроводов в обязательном порядке утепляются, если их установка производилась в неотапливаемом помещении;
  • нижняя схема , согласно которой резервуар для холодной воды зарывают в грунт в подвале строения или на участке, если из емкости предполагается забирать воду для полива и прочих хозяйственных нужд. Для устройства круглогодичного водоснабжения накопитель заглубляют ниже зоны промерзания, для летнего водопровода бак достаточно расположить так, чтобы между его верхней плоскостью и земной поверхностью было по минимуму 0,5 м. Следует также предусмотреть нижний ввод входящей трубы и установить на нее сливное устройство.

Зачастую самостоятельные домашние мастера отдают предпочтение верхней схеме. Водопровод с верхним накопителем проще соорудить своими руками, да и расходов он не потребует поменьше, чем подземный. Вода по водоразборным точкам распределяется самотеком без дополнительных устройств, стимулирующих ее движение. Единственным минусом верхней схемы признают довольно слабый напор , зависящий от высоты установки накопительного резервуара. Для создания напора в 0,1 атмосферу, бак нужно будет поднять на 1м, для 0,5 атм. на 5 м. Не забываем, что для работы для работы стиральной машины, например, нужно давление водяного столба в 1 атм.

Водопровод с нижним расположением накопителя порой относят к системам с пневматическими способностями. Насос нагнетает в подземную емкость воду, от чего сжимается имеющаяся там воздушная подушка. Когда вода в резервуаре достигнет определенного уровня, сжатый воздух начнет выталкивать ее наверх к водоразборным точкам. Правда, на пневматические способности водопроводов с нижней разводкой полагаются редко. Уж слишком они незначительны. Чаще всего для подачи воды со стабильным давлением из нижнего накопительного бака используется дополнительный, установленный прямо в емкость погружной насос дренажного типа с поплавковым сигнализатором.


Оптимальный материал для накопительного бака

Объем накопительной емкости должен быть равен разовому потреблению воды. В данном аспекте предпочтения у всех различаются. Потому приемлемая вместимость резервуаров колеблется от 100 до 1000л. Требования к накопительным бакам для холодного водоснабженияопределяют предстоящие эксплуатационные условия . В любом случае емкость должна быть герметичной, износостойкой, устойчивой, инертной по отношению к химическим и биологическим загрязнителям.

В качестве накопителя в организации автономного водоснабжения можно использовать:

  • самодельный сварной бак с крышкой или без нее, если качество воды не слишком беспокоит владельцев летней дачи;
  • заводскую непрозрачную пластиковую емкость, вместо которой вполне допустимо применение еврокубов, соединенных между собой трубами;
  • бетонную полость, залитую в подземную или надземную опалубку.

Своими руками бак можно сварить из листовой стали, алюминия, из обрезка трубы большого диаметра . Бюджетную альтернативу представит металлическая бочка или старая ванна с хорошо сохранившейся эмалью, если планируется организация временной системы летнего водоснабженияс верхним накопительным баком. Для нее все-таки нужно будет сделать крышку с вентиляционным отверстием.

Материал накопителя подбирается, исходя из места его установки:

  • в верхней схеме может быть использован готовый пластиковый бак или металлическая емкость собственного изготовления . Конструкцию, на которую будет водружен накопитель, следует предварительно усилить, ведь ей предстоит держать на себе от 100 до 1000 кг дополнительного веса. Если бак расположен снаружи, его нужно тщательно прикрепить к эстакаде, чтобы после слива воды пустой резервуар не перевернуло ветром;
  • в нижнейсхеме банного водоснабжения с накопительным баком лучшим выбором будет готовая емкость из пищевого пластика или еврокубы. Отлично подойдет резервуар с бетонными стенками , который также может служить защитной «скорлупой» для пластикового бака . Бетонная защита защитит опустошенное или наполовину пустое пластиковое изделие от давления грунта. Т.е. два в одном – идеальный выбор.

Если владельцы стационарного банного водопровода с нижним накопителем на несколько дней зимой покинут любимое поместье, воду из подземного резервуара можно не сливать. Она не зацветет, потому что ее окружение напоминает термос, и не замерзнет, т.к. бак находится ниже горизонта промерзания. А вот чистка подземного бака может создать проблемы, если емкость не оборудовать люком для обслуживания и не подвести входную трубу на уровне дна емкости.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан , исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном . Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в банюводыочень даже рекомендована и экономически оправдана.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода. Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

  • предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
  • устанавливаем емкость на положенное ей место;
  • монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
  • сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
  • в каждую отходящую трубу врезаем запорный вентиль;
  • делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
  • подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
  • заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
  • утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Видео-инструкция по установке подземного накопителя

Вот таким демократичным способом можно организовать холодное водоснабжение с накопителем для баньки. По сути это общие рекомендации – своеобразная информация к размышлению, которую следует корректировать согласно техническим особенностям строения.

Накопительный бак для водоснабжения – резервуар, включенный определенным образом в водоснабжения квартиры, дома, дачи, чтобы не испытывать неудобств при изменении подачи воды или давления во всей системе.

Он избавит от гидроударов при перепадах давления в трубах.

Также бак обеспечивает водой жителей дома даже в случаях ее временного отключения.

Резервуар для сбора воды про запас (накопительный бак для водоснабжения дома) необходим не всем, а только тем хозяевам жилья, которые испытывают регулярную нехватку.

Вот несколько ситуаций, при наступлении которых требуется установка накопительного бака:

  • Дом либо квартира подключены к централизованной системе водоснабжения, но подача воды нерегулярная, производится по графику. Например, два часа утром и несколько часов вечером.
  • Загородный коттедж получает воду из колодца, но он не может обеспечивать потребности проживающих полностью и быстро пустеет.
    “Живительная влага” подается с помощью насоса, но есть проблемы с подачей электричества, поэтому насос не всегда полезен. Нужно “подстраховаться” и сделать постоянный запас воды на случай ее отключения.
  • Есть насос, но он работает с перебоями или не справляется с перекачкой нужного количества воды.

Принцип работы такого устройства следующий. Сначала насос (насосная станция) качает (нагнетает) воду из доступного ей источника.

Когда уровень жидкости доходит до предела, поплавок (регулятор, похожий на тот, что устанавливается в бачках для унитаза) реагирует на это и закрывает рычаг. При этом отверстие также запирается и насос отключается.

При открытии водопроводного крана или спускания воды из бачка вода начинает выходить из накопительного бака, а клапан опять приоткрывается. Насос при этом также включается и наполнения начинается вновь.

Устройство (или скорее приспособление) получается очень простым, но полезным при возникновении любых проблем с водоснабжением либо электроэнергией.


Изготавливается такой бак из нержавеющего металла либо пищевой пластической массы (пластмассы).

Обязательно высокое качество материала, чтобы ни одной молекулы посторонних химических соединений не попало в воду.

Ведь она будет использоваться в том числе и для пищевых целей.

На случай возможной поломки поплавкового крана в систему врезается труба, ведущая в канализацию, чтобы не возникло потопа при выходе из строя поплавка.

Для дополнительной безопасности и очистки воды в выходное отверстие бака (трубу) вставляется один или несколько фильтров.

В случаях с несвоевременной подачей электроэнергии при наличии может понадобиться установка накопительной системы.

Если вода несвоевременно поступает в систему водоснабжения, такие меры также помогут предусмотрительным хозяевам частного дома или квартиры.

Как выбрать водяной резервуар

Перед осуществлением выбора насоса нужно усвоить несколько простых правил , которые следуют из принципов работы накопительного бака. Вот они:

  • Чем больше объем емкости для воды, тем реже будет включаться насос. Вывод: большой бак – экономный.
  • Если он маленький, резкие перепады напора водяного русла неизбежны и происходить они будут чаще.

Теперь отрицательная черта больших резервуаров: они долго заполняются водой.

Что касается формы бака, горизонтальный он или вертикальный – не важно, разницы в длительности нет.

Для среднестатистической квартиры с перепадами напора воды в кране рекомендуется выбирать резервуар, объемом сто – двести литров. Для домов частного типа, особенно имеющих огород или какой-либо приусадебный участок , потребность в чистой воде возрастает в десятки раз.

Поэтому для таких хозяйств понадобиться бак, размером полторы тысячи литров, а в некоторых случаях – пять, десять тысяч. Чем больше резервуар, тем рациональнее закапывать его в землю на участке, так как экономится много места.


Баки для дачи могут иметь отличительную особенность – они могут быть не подключены к централизованной системе водоснабжения, так ее попросту нет.

Важно не устанавливать такие резервуары, скорее предназначенные для поливки растений, под открытое солнце.

Чтобы выбрать нужного размера накопительный бак для водоснабжения дачи, или квартиры, требуется оценить приблизительные потребности семьи и хозяйства (при его наличии) в воде.

Слишком большой резервуар – это так же плохо, как и очень маленький.

Ведь ждать большее количество времени, пока бак наполняется не рационально.

Подробнее о принципе накопительного бака для водоснабжения, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

Всё гениальное – просто! Даже в 21 веке, где технические достижения порой невероятно сложны в понимании, есть место простым и гениальным изобретениям . Одно из них – накопительный бак для воды.

Есть вопросы по установке накопительного бака? Закажите консультанцию

Перед тем как выбрать бак для воды, обязательно следует определить оптимальный объем емкости, с учетом состава семьи и ее потребностей. В частном доме этот вопрос решается несколько легче, так как можно использовать подсобные помещения. Для квартиры объем емкости может варьироваться приблизительно от 100 до 300 л.

Обязательно до покупки, следует определиться с тем, где будет размещен накопительный бак для воды в квартире, и как будет производиться его установка, особенно с учетом веса наполненной емкости. Как правило, для этого используются так называемые мертвые зоны в доме, так же можно рассмотреть вариант установки бака, например, под потолком в прихожей, коридоре, ванной комнате или даже на кухне. В том случае если устанавливается достаточно большая по объему емкость, то правильней всего выбирать напольные варианты, но для квартиры все же следует отдавать предпочтение навесным моделям. В связи с этим важно обращать внимание и на форму изделия: для квартиры оптимальным вариантом станут цилиндрические или плоские баки.

Способ подключения бака также определяется его месторасположением:

⦁если емкость устанавливается навесным способом, то забор воды из нее происходит под действием сил гравитации;

⦁для напольных моделей подачу воды обеспечивает циркулярный насос, который создает и поддерживает определенное давление;

⦁для емкостей мембранного типа место установки не имеет значения, за счет того что необходимое давление и напор для подачи воды в водопроводную сеть создается благодаря наличию воздушной камеры.

Даже в том случае, если потребность в использовании резервных запасов воды возникает редко, необходимо обеспечить периодическую циркуляцию, что позволит избежать ее застаивания, кроме того, потребуется иногда и процедура очистки бака, особенно если качество воды не идеальное.


Покупка накопительного бака для воды в квартиру

Компания «Alfatep» предлагает широкий ассортимент товаров для водоснабжения дома, в том числе у нас можно купить и накопительные емкости для воды. Все вопросы, связанные с проведением расчетов объема емкости, выбора способа ее монтажа можно легко решить, воспользовавшись консультацией наших специалистов, которые также помогут подобрать нужные виды креплений и соединений для проведения монтажных работ.

Для того чтобы ознакомиться с предлагаемым ассортиментом продукции нет даже необходимости покидать дом: все категории и виды товара представлены в интернет-магазине «Alfatep». Оформить покупку можно прямо на сайте, кроме того, рекомендуем воспользоваться услугами нашей транспортной службы, которая оперативно привезет товар на указанный объект. А если нужна помощь специалиста по установке оборудования, то наши высококвалифицированные мастера всегда готовы прийти на помощь.

Выбор и установка накопительного бака для водоснабжения. Обзор накопительных резервуаров для воды Накопительное водоснабжение

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора , или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление . Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни . Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники , например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе . При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке . Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа , тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен . Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании , перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.


Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Организация автономного водопровода на загородном участке предоставляет возможность пользоваться благами цивилизации вне зависимости от наличия централизованных коммуникаций. Чаще всего в личных баньках устраивают систему холодного водоснабжения из скважины или колодца, а для обеспечения напора воды используется накопительная емкость. Она также требуется для сбора резервного запаса воды на случай перебоев с электроэнергией. Где лучше расположить накопительный бак для холодной воды , чтобы система банного водоснабжения работала исправно и не создавала владельцам проблем.

Накопительный бак в автономном водоснабжении

Индивидуальная система водоснабжения с накопительным баком устроена предельно просто. Воду из скважины или колодца качает насос, тип которого зависит от высоты уровня воды в источнике. В основном в загородных хозяйствах используются нешумные погружные насосы или станции с эжектором и собственным гидробаком.

Насосная станция хороша, если у загородной постройки имеется собственный подвал. Или на участке достаточно места для сооружения бытовки под ее размещение, т.к. это достаточно «звучное» оборудование. Зато покупка станции может избавить от установки накопительного бака, если ее встроенный резервуар будет отличаться достаточным для суточного потребления объемом.

Малопривлекательны в отношении звуковых помех и поверхностные насосы, но они ощутимо дешевле. Правда, воду они качают только из колодцев и скважин с высоким зеркалом воды или из расположенных рядом озер, прудов, рек. Для поверхностных насосов главное, чтобы разница высот между точкой забора воды из источника и точкой поставки в накопительную емкость не превышала 6-7м, что крайне редко встречается в реальности.

Благодаря включению в схему накопительной емкости откачанная насосом вода поступает не сразу в краны, бак на банной печке , бойлер, душ, бачок унитаза и прочие водоразборные точки. Сначала вода накапливается в виде запаса, примерно равного объему накопителя. Резерв воды в накопительном баке дает возможность пользоваться одновременно несколькими сантехническими приборами . Без запаса воды нормальный для пользования напор был бы только в одном открытом кране , и то не факт.

В автономном водопроводенакопитель для холодной водыпо идее выполняет функцию водонапорной башни. Запас воды к тому же позволяет разумно ограничить число включений/выключений насоса, что любой технике идет исключительно на пользу. Накопительный бак оснащают механическим, электронным или электрическим поплавковым клапаном, чтобы насосное оборудование не работало впустую, потому что:

  • когда накачанная в бак вода достигает предельного уровня, поплавок сигнализирует об отключении насоса;
  • когда уровень понижается, подается команда о включении насоса для пополнения израсходованного запаса.

Так исключается лишняя работа техники и переливы через край. Народные умельцы вместо клапана исхитрились использовать поплавковый механизм унитаза, который банально перекрывает отверстие для поступления воды при превышении необходимого объема. Включение/отключение насоса может осуществляться вручную либо автоматически. Еще потребуется реле «сухого хода» для остановки насоса в случае полного опорожнения накопительного резервуара.

В баке накопителе для запаса холодной водыесть отверстия, требующиеся для подключения трубопровода и для обеспечения нормального режима работы системы в целом, это:

  • отверстие для подключения подающей трубы. Перед вводом подающей трубы рекомендовано поставить сетчатый фильтр грубой очистки, чтобы механически предотвратить попадание в бак мелкой живности и крупных песчинок;
  • отверстие для трубы перелива, по которой выводятся излишки воды из резервуара в канализацию. Устраивают перелив на пару см ниже поплавкового клапана на случай, если последний по каким-то причинам не сработает;
  • одно или несколько отверстий для отходящих труб, питающих водонагреватель и точки разбора холодной воды. Зачастую они располагаются в нижней трети бака, но между дном накопителя и точками вывода должно быть не менее 10 см, чтобы неизбежный для грунтовой воды осадок не попадал в магистраль;
  • вентиляционное отверстие в крышке накопителя, если от проникновения в емкость пыли, насекомых и прочих загрязнений ее закрывает крышка.

Отверстие для ввода подающей трубы иногда устраивают в верхней части бака напротив места установки поплавкового клапана. Однако для полного слива воды из накопителя в целях консервации автономного водопровода отверстие входной трубы рекомендовано располагать в нижней зоне резервуара. Его еще нужно оборудовать сливным вентилем. Если нижнее расположение входа подающей трубы невозможно применить по каким-либо техническим причинам, то для консервации водопровода с накопительным баком потребуется дополнительное отверстие для слива.

Способы установки накопительных резервуаров

От местоположения резервного бака зависят тип разводки водопровода и набор оборудования, требующийся для безотказной работы системы холодного водоснабжения бани. В малоэтажном строительстве применяются два главенствующих варианта сооружения водопроводов с накопителем, это:

  • верхняя схема , согласно которой резервный бак устанавливают на максимально возможной наивысшей площадке: на плоской кровле , специально возведенной эстакаде, на кронштейнах под потолком, бетонном подиуме внутри или снаружи постройки, чердаке и др. Высота установки накопителя в верхней схеме – параметр, принимаемый согласно индивидуальным техническим условиям . Накопители круглогодичных водопроводов в обязательном порядке утепляются, если их установка производилась в неотапливаемом помещении;
  • нижняя схема , согласно которой резервуар для холодной воды зарывают в грунт в подвале строения или на участке, если из емкости предполагается забирать воду для полива и прочих хозяйственных нужд. Для устройства круглогодичного водоснабжения накопитель заглубляют ниже зоны промерзания, для летнего водопровода бак достаточно расположить так, чтобы между его верхней плоскостью и земной поверхностью было по минимуму 0,5 м. Следует также предусмотреть нижний ввод входящей трубы и установить на нее сливное устройство.

Зачастую самостоятельные домашние мастера отдают предпочтение верхней схеме. Водопровод с верхним накопителем проще соорудить своими руками, да и расходов он не потребует поменьше, чем подземный. Вода по водоразборным точкам распределяется самотеком без дополнительных устройств, стимулирующих ее движение. Единственным минусом верхней схемы признают довольно слабый напор , зависящий от высоты установки накопительного резервуара. Для создания напора в 0,1 атмосферу, бак нужно будет поднять на 1м, для 0,5 атм. на 5 м. Не забываем, что для работы для работы стиральной машины, например, нужно давление водяного столба в 1 атм.

Водопровод с нижним расположением накопителя порой относят к системам с пневматическими способностями. Насос нагнетает в подземную емкость воду, от чего сжимается имеющаяся там воздушная подушка. Когда вода в резервуаре достигнет определенного уровня, сжатый воздух начнет выталкивать ее наверх к водоразборным точкам. Правда, на пневматические способности водопроводов с нижней разводкой полагаются редко. Уж слишком они незначительны. Чаще всего для подачи воды со стабильным давлением из нижнего накопительного бака используется дополнительный, установленный прямо в емкость погружной насос дренажного типа с поплавковым сигнализатором.


Оптимальный материал для накопительного бака

Объем накопительной емкости должен быть равен разовому потреблению воды. В данном аспекте предпочтения у всех различаются. Потому приемлемая вместимость резервуаров колеблется от 100 до 1000л. Требования к накопительным бакам для холодного водоснабженияопределяют предстоящие эксплуатационные условия . В любом случае емкость должна быть герметичной, износостойкой, устойчивой, инертной по отношению к химическим и биологическим загрязнителям.

В качестве накопителя в организации автономного водоснабжения можно использовать:

  • самодельный сварной бак с крышкой или без нее, если качество воды не слишком беспокоит владельцев летней дачи;
  • заводскую непрозрачную пластиковую емкость, вместо которой вполне допустимо применение еврокубов, соединенных между собой трубами;
  • бетонную полость, залитую в подземную или надземную опалубку.

Своими руками бак можно сварить из листовой стали, алюминия, из обрезка трубы большого диаметра . Бюджетную альтернативу представит металлическая бочка или старая ванна с хорошо сохранившейся эмалью, если планируется организация временной системы летнего водоснабженияс верхним накопительным баком. Для нее все-таки нужно будет сделать крышку с вентиляционным отверстием.

Материал накопителя подбирается, исходя из места его установки:

  • в верхней схеме может быть использован готовый пластиковый бак или металлическая емкость собственного изготовления . Конструкцию, на которую будет водружен накопитель, следует предварительно усилить, ведь ей предстоит держать на себе от 100 до 1000 кг дополнительного веса. Если бак расположен снаружи, его нужно тщательно прикрепить к эстакаде, чтобы после слива воды пустой резервуар не перевернуло ветром;
  • в нижнейсхеме банного водоснабжения с накопительным баком лучшим выбором будет готовая емкость из пищевого пластика или еврокубы. Отлично подойдет резервуар с бетонными стенками , который также может служить защитной «скорлупой» для пластикового бака . Бетонная защита защитит опустошенное или наполовину пустое пластиковое изделие от давления грунта. Т.е. два в одном – идеальный выбор.

Если владельцы стационарного банного водопровода с нижним накопителем на несколько дней зимой покинут любимое поместье, воду из подземного резервуара можно не сливать. Она не зацветет, потому что ее окружение напоминает термос, и не замерзнет, т.к. бак находится ниже горизонта промерзания. А вот чистка подземного бака может создать проблемы, если емкость не оборудовать люком для обслуживания и не подвести входную трубу на уровне дна емкости.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан , исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном . Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в банюводыочень даже рекомендована и экономически оправдана.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода. Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

  • предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
  • устанавливаем емкость на положенное ей место;
  • монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
  • сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
  • в каждую отходящую трубу врезаем запорный вентиль;
  • делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
  • подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
  • заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
  • утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Видео-инструкция по установке подземного накопителя

Вот таким демократичным способом можно организовать холодное водоснабжение с накопителем для баньки. По сути это общие рекомендации – своеобразная информация к размышлению, которую следует корректировать согласно техническим особенностям строения.

Накопительный бак для водоснабжения – резервуар, включенный определенным образом в водоснабжения квартиры, дома, дачи, чтобы не испытывать неудобств при изменении подачи воды или давления во всей системе.

Он избавит от гидроударов при перепадах давления в трубах.

Также бак обеспечивает водой жителей дома даже в случаях ее временного отключения.

Резервуар для сбора воды про запас (накопительный бак для водоснабжения дома) необходим не всем, а только тем хозяевам жилья, которые испытывают регулярную нехватку.

Вот несколько ситуаций, при наступлении которых требуется установка накопительного бака:

  • Дом либо квартира подключены к централизованной системе водоснабжения, но подача воды нерегулярная, производится по графику. Например, два часа утром и несколько часов вечером.
  • Загородный коттедж получает воду из колодца, но он не может обеспечивать потребности проживающих полностью и быстро пустеет.
    “Живительная влага” подается с помощью насоса, но есть проблемы с подачей электричества, поэтому насос не всегда полезен. Нужно “подстраховаться” и сделать постоянный запас воды на случай ее отключения.
  • Есть насос, но он работает с перебоями или не справляется с перекачкой нужного количества воды.

Принцип работы такого устройства следующий. Сначала насос (насосная станция) качает (нагнетает) воду из доступного ей источника.

Когда уровень жидкости доходит до предела, поплавок (регулятор, похожий на тот, что устанавливается в бачках для унитаза) реагирует на это и закрывает рычаг. При этом отверстие также запирается и насос отключается.

При открытии водопроводного крана или спускания воды из бачка вода начинает выходить из накопительного бака, а клапан опять приоткрывается. Насос при этом также включается и наполнения начинается вновь.

Устройство (или скорее приспособление) получается очень простым, но полезным при возникновении любых проблем с водоснабжением либо электроэнергией.


Изготавливается такой бак из нержавеющего металла либо пищевой пластической массы (пластмассы).

Обязательно высокое качество материала, чтобы ни одной молекулы посторонних химических соединений не попало в воду.

Ведь она будет использоваться в том числе и для пищевых целей.

На случай возможной поломки поплавкового крана в систему врезается труба, ведущая в канализацию, чтобы не возникло потопа при выходе из строя поплавка.

Для дополнительной безопасности и очистки воды в выходное отверстие бака (трубу) вставляется один или несколько фильтров.

В случаях с несвоевременной подачей электроэнергии при наличии может понадобиться установка накопительной системы.

Если вода несвоевременно поступает в систему водоснабжения, такие меры также помогут предусмотрительным хозяевам частного дома или квартиры.

Как выбрать водяной резервуар

Перед осуществлением выбора насоса нужно усвоить несколько простых правил , которые следуют из принципов работы накопительного бака. Вот они:

  • Чем больше объем емкости для воды, тем реже будет включаться насос. Вывод: большой бак – экономный.
  • Если он маленький, резкие перепады напора водяного русла неизбежны и происходить они будут чаще.

Теперь отрицательная черта больших резервуаров: они долго заполняются водой.

Что касается формы бака, горизонтальный он или вертикальный – не важно, разницы в длительности нет.

Для среднестатистической квартиры с перепадами напора воды в кране рекомендуется выбирать резервуар, объемом сто – двести литров. Для домов частного типа, особенно имеющих огород или какой-либо приусадебный участок , потребность в чистой воде возрастает в десятки раз.

Поэтому для таких хозяйств понадобиться бак, размером полторы тысячи литров, а в некоторых случаях – пять, десять тысяч. Чем больше резервуар, тем рациональнее закапывать его в землю на участке, так как экономится много места.


Баки для дачи могут иметь отличительную особенность – они могут быть не подключены к централизованной системе водоснабжения, так ее попросту нет.

Важно не устанавливать такие резервуары, скорее предназначенные для поливки растений, под открытое солнце.

Чтобы выбрать нужного размера накопительный бак для водоснабжения дачи, или квартиры, требуется оценить приблизительные потребности семьи и хозяйства (при его наличии) в воде.

Слишком большой резервуар – это так же плохо, как и очень маленький.

Ведь ждать большее количество времени, пока бак наполняется не рационально.

Подробнее о принципе накопительного бака для водоснабжения, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

Всё гениальное – просто! Даже в 21 веке, где технические достижения порой невероятно сложны в понимании, есть место простым и гениальным изобретениям . Одно из них – накопительный бак для воды.

Есть вопросы по установке накопительного бака? Закажите консультанцию

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.

Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны… В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций. 150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.

Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.

Типичные места установки и схемы обвязки водонакопительных баков

  • Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
    Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.
    Из бака всегда самотеком обеспечится струйка в кранах.
Самые разные способы установить накопительный бак понадежнее…
  • Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.
  • Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.

Вода в дом подается из бака с помощью насоса с аккумулятором

Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.


Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.

Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Организация автономного водопровода на загородном участке предоставляет возможность пользоваться благами цивилизации вне зависимости от наличия централизованных коммуникаций. Чаще всего в личных баньках устраивают систему холодного водоснабжения из скважины или колодца, а для обеспечения напора воды используется накопительная емкость. Она также требуется для сбора резервного запаса воды на случай перебоев с электроэнергией. Где лучше расположить накопительный бак для холодной воды, чтобы система банного водоснабжения работала исправно и не создавала владельцам проблем.

Накопительный бак в автономном водоснабжении

Индивидуальная система водоснабжения с накопительным баком устроена предельно просто. Воду из скважины или колодца качает насос, тип которого зависит от высоты уровня воды в источнике. В основном в загородных хозяйствах используются нешумные погружные насосы или станции с эжектором и собственным гидробаком.

Насосная станция хороша, если у загородной постройки имеется собственный подвал. Или на участке достаточно места для сооружения бытовки под ее размещение, т.к. это достаточно «звучное» оборудование. Зато покупка станции может избавить от установки накопительного бака, если ее встроенный резервуар будет отличаться достаточным для суточного потребления объемом.

Малопривлекательны в отношении звуковых помех и поверхностные насосы, но они ощутимо дешевле. Правда, воду они качают только из колодцев и скважин с высоким зеркалом воды или из расположенных рядом озер, прудов, рек. Для поверхностных насосов главное, чтобы разница высот между точкой забора воды из источника и точкой поставки в накопительную емкость не превышала 6-7м, что крайне редко встречается в реальности.

Благодаря включению в схему накопительной емкости откачанная насосом вода поступает не сразу в краны, бак на банной печке, бойлер, душ, бачок унитаза и прочие водоразборные точки. Сначала вода накапливается в виде запаса, примерно равного объему накопителя. Резерв воды в накопительном баке дает возможность пользоваться одновременно несколькими сантехническими приборами. Без запаса воды нормальный для пользования напор был бы только в одном открытом кране, и то не факт.

В автономном водопроводенакопитель для холодной водыпо идее выполняет функцию водонапорной башни. Запас воды к тому же позволяет разумно ограничить число включений/выключений насоса, что любой технике идет исключительно на пользу. Накопительный бак оснащают механическим, электронным или электрическим поплавковым клапаном, чтобы насосное оборудование не работало впустую, потому что:

  • когда накачанная в бак вода достигает предельного уровня, поплавок сигнализирует об отключении насоса;
  • когда уровень понижается, подается команда о включении насоса для пополнения израсходованного запаса.

Так исключается лишняя работа техники и переливы через край. Народные умельцы вместо клапана исхитрились использовать поплавковый механизм унитаза, который банально перекрывает отверстие для поступления воды при превышении необходимого объема. Включение/отключение насоса может осуществляться вручную либо автоматически. Еще потребуется реле «сухого хода» для остановки насоса в случае полного опорожнения накопительного резервуара.

В баке накопителе для запаса холодной водыесть отверстия, требующиеся для подключения трубопровода и для обеспечения нормального режима работы системы в целом, это:

  • отверстие для подключения подающей трубы. Перед вводом подающей трубы рекомендовано поставить сетчатый фильтр грубой очистки, чтобы механически предотвратить попадание в бак мелкой живности и крупных песчинок;
  • отверстие для трубы перелива, по которой выводятся излишки воды из резервуара в канализацию. Устраивают перелив на пару см ниже поплавкового клапана на случай, если последний по каким-то причинам не сработает;
  • одно или несколько отверстий для отходящих труб, питающих водонагреватель и точки разбора холодной воды. Зачастую они располагаются в нижней трети бака, но между дном накопителя и точками вывода должно быть не менее 10 см, чтобы неизбежный для грунтовой воды осадок не попадал в магистраль;
  • вентиляционное отверстие в крышке накопителя, если от проникновения в емкость пыли, насекомых и прочих загрязнений ее закрывает крышка.

Отверстие для ввода подающей трубы иногда устраивают в верхней части бака напротив места установки поплавкового клапана. Однако для полного слива воды из накопителя в целях консервации автономного водопровода отверстие входной трубы рекомендовано располагать в нижней зоне резервуара. Его еще нужно оборудовать сливным вентилем. Если нижнее расположение входа подающей трубы невозможно применить по каким-либо техническим причинам, то для консервации водопровода с накопительным баком потребуется дополнительное отверстие для слива.

Способы установки накопительных резервуаров

От местоположения резервного бака зависят тип разводки водопровода и набор оборудования, требующийся для безотказной работы системы холодного водоснабжения бани. В малоэтажном строительстве применяются два главенствующих варианта сооружения водопроводов с накопителем, это:

  • верхняя схема , согласно которой резервный бак устанавливают на максимально возможной наивысшей площадке: на плоской кровле, специально возведенной эстакаде, на кронштейнах под потолком, бетонном подиуме внутри или снаружи постройки, чердаке и др. Высота установки накопителя в верхней схеме – параметр, принимаемый согласно индивидуальным техническим условиям. Накопители круглогодичных водопроводов в обязательном порядке утепляются, если их установка производилась в неотапливаемом помещении;
  • нижняя схема , согласно которой резервуар для холодной воды зарывают в грунт в подвале строения или на участке, если из емкости предполагается забирать воду для полива и прочих хозяйственных нужд. Для устройства круглогодичного водоснабжения накопитель заглубляют ниже зоны промерзания, для летнего водопровода бак достаточно расположить так, чтобы между его верхней плоскостью и земной поверхностью было по минимуму 0,5 м. Следует также предусмотреть нижний ввод входящей трубы и установить на нее сливное устройство.

Зачастую самостоятельные домашние мастера отдают предпочтение верхней схеме. Водопровод с верхним накопителем проще соорудить своими руками, да и расходов он не потребует поменьше, чем подземный. Вода по водоразборным точкам распределяется самотеком без дополнительных устройств, стимулирующих ее движение. Единственным минусом верхней схемы признают довольно слабый напор, зависящий от высоты установки накопительного резервуара. Для создания напора в 0,1 атмосферу, бак нужно будет поднять на 1м, для 0,5 атм. на 5 м. Не забываем, что для работы для работы стиральной машины, например, нужно давление водяного столба в 1 атм.

Водопровод с нижним расположением накопителя порой относят к системам с пневматическими способностями. Насос нагнетает в подземную емкость воду, от чего сжимается имеющаяся там воздушная подушка. Когда вода в резервуаре достигнет определенного уровня, сжатый воздух начнет выталкивать ее наверх к водоразборным точкам. Правда, на пневматические способности водопроводов с нижней разводкой полагаются редко. Уж слишком они незначительны. Чаще всего для подачи воды со стабильным давлением из нижнего накопительного бака используется дополнительный, установленный прямо в емкость погружной насос дренажного типа с поплавковым сигнализатором.

Оптимальный материал для накопительного бака

Объем накопительной емкости должен быть равен разовому потреблению воды. В данном аспекте предпочтения у всех различаются. Потому приемлемая вместимость резервуаров колеблется от 100 до 1000л. Требования к накопительным бакам для холодного водоснабженияопределяют предстоящие эксплуатационные условия. В любом случае емкость должна быть герметичной, износостойкой, устойчивой, инертной по отношению к химическим и биологическим загрязнителям.

В качестве накопителя в организации автономного водоснабжения можно использовать:

  • самодельный сварной бак с крышкой или без нее, если качество воды не слишком беспокоит владельцев летней дачи;
  • заводскую непрозрачную пластиковую емкость, вместо которой вполне допустимо применение еврокубов, соединенных между собой трубами;
  • бетонную полость, залитую в подземную или надземную опалубку.

Своими руками бак можно сварить из листовой стали, алюминия, из обрезка трубы большого диаметра. Бюджетную альтернативу представит металлическая бочка или старая ванна с хорошо сохранившейся эмалью, если планируется организация временной системы летнего водоснабженияс верхним накопительным баком. Для нее все-таки нужно будет сделать крышку с вентиляционным отверстием.

Материал накопителя подбирается, исходя из места его установки:

  • в верхней схеме может быть использован готовый пластиковый бак или металлическая емкость собственного изготовления. Конструкцию, на которую будет водружен накопитель, следует предварительно усилить, ведь ей предстоит держать на себе от 100 до 1000 кг дополнительного веса. Если бак расположен снаружи, его нужно тщательно прикрепить к эстакаде, чтобы после слива воды пустой резервуар не перевернуло ветром;
  • в нижнейсхеме банного водоснабжения с накопительным баком лучшим выбором будет готовая емкость из пищевого пластика или еврокубы. Отлично подойдет резервуар с бетонными стенками, который также может служить защитной «скорлупой» для пластикового бака. Бетонная защита защитит опустошенное или наполовину пустое пластиковое изделие от давления грунта. Т.е. два в одном – идеальный выбор.

Если владельцы стационарного банного водопровода с нижним накопителем на несколько дней зимой покинут любимое поместье, воду из подземного резервуара можно не сливать. Она не зацветет, потому что ее окружение напоминает термос, и не замерзнет, т.к. бак находится ниже горизонта промерзания. А вот чистка подземного бака может создать проблемы, если емкость не оборудовать люком для обслуживания и не подвести входную трубу на уровне дна емкости.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан, исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном. Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в банюводыочень даже рекомендована и экономически оправдана.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода. Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

  • предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
  • устанавливаем емкость на положенное ей место;
  • монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
  • сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
  • в каждую отходящую трубу врезаем запорный вентиль;
  • делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
  • подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
  • заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
  • утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Видео-инструкция по установке подземного накопителя

Вот таким демократичным способом можно организовать холодное водоснабжение с накопителем для баньки. По сути это общие рекомендации – своеобразная информация к размышлению, которую следует корректировать согласно техническим особенностям строения.

В ряде случаев владельцу загородного участка приходится устанавливать незамысловатое, но очень нужное устройство — накопительный бак для водоснабжения дачи.

В сущности, это простейшее изделие и устройством-то назвать нельзя, но в организации автономного водопровода оно может сыграть весьма заметную роль.

Из чего делаются такие баки, как их монтировать и применять – вот тема нашего разговора.

Жителям городских квартир стабильное водоснабжение с постоянным напором представляется чем-то само собой разумеющимся, о чем не стоит и задумываться.

Но для обитателей коттеджных и дачных поселков данный вопрос далеко не всегда решается просто.

Хорошо, если есть надежный и доступный источник воды – подключай к нему насосную станцию и пользуйся вволю.

Но довольно часто условия водоснабжения не являются столь идеальными.

Приведем типичные ситуации:

  • дом подключен к централизованному водопроводу, но вода подается не все время, а только несколько раз в сутки;
  • на участке организовано автономное водоснабжение, но скважина или колодец имеет недостаточную производительность и быстро пустеет;
  • вода подается в дом насосом, но электричество часто отключают.

Пользоваться при таких обстоятельствах водопроводом – сущее мучение: когда вода не нужна – она есть; как только в ней возникает необходимость – не выжмешь ни капли. Вот тут-то и пригодится накопительный бак, который будет играть роль аккумулятора. Функция его довольно проста: в период минимального водопотребления он будет потихонечку запасаться водой, а в часы максимального расхода – поставлять ее в водопроводную сеть.

На загородном участке без скважины не обойтись — водоснабжение необходимо для хозяйственных нужд и полива огорода. — технология конструкции, от чего зависит глубина и виды обустройства скважины своими руками.

Какой насос выбрать для скважины для дачи и загородного дома, рассмотрим .

Видео на тему

Водоснабжение частного дома чаще всего делают из колодца и скважины. Для автоматической подачи применяют насосы. Их тип и производительность выбираются в зависимости от расхода воды и того, на какую высоту ее нужно поднимать. Систем частного водоснабжения существует два вида:

  • с накопительным баком;
  • с гидроаккумулятором.

Для бесперебойного водоснабжение частного дома со стабильным давлением и запасом воды можно поставить и накопительный бак, и гидроаккумулятор. Это — вариант для тех, кто ценит комфорт.

Система с накопительным баком

Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины — неважно)

Работает эта система так:

  • Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
  • За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
  • При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

  • При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
  • При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды — тоже один из сигналов).
  • Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант — построить вышку рядом с домом, на которой расположить бак для воды.

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

  • Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
  • При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Про то, как собирать скважинный насос, смотрите видео.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь.

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Из чего состоит

Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

  • на всасывающей трубе — сетчатый фильтр;
  • перед входом в насос — фильтр грубой очистки;
  • перед подачей в дом — фильтр тонкой очистки.

На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки.

Автономное водоснабжение

Всем хороши системы с насосными станциями, кроме того момента, что для их работы требуется электричество. Запас воды есть, но он равен объему гидроаккумулятора, а он не больше 100 литров. Такого количества надолго не хватит. Если вам нужен резервный запас хотя-бы на день или больше, лучше всего закачивать воду сначала в накопительный бак, а из него подавать на вход насосной станции. Такая же система хорошо работает и в случае, если ваш дом подключен к централизованному водопроводу, но в нем давление очень низкое или вода подается по часам.

В представленной на фото схеме нет только аварийного перелива. Это трубопровод, выходящий из накопительного бака чуть выше максимального уровня воды. Он выводится в канализацию. По нему стекают излишки воды в случае неполадок с поплавковым механизмом. Если его не установить, можно залить дом.

Если вам необходимо резервное водоснабжение частного дома на случай отключения электроэнергии, накопитель нужно устанавливать наверху, выше всех точек водоразбора. Тогда при отключении электрики вода будет в трубы подаваться самотеком. Душ вы принять не сможете, но в кранах она будет. Это будет бесперебойное водоснабжение частного дома в любых условиях.

Бак для воды настенный, вертикальный, нерж, 76 л Вулкан

Настенный накопительный бак на 76 литра, вертикальный. Изготовлен из нержавеющей стали AISI 304.

При изготовлении используется высоколегированная нержавеющая сталь аустинитного класса AISI 304. Толщина стенки внутренней несущей трубы теплообменника, донышек теплообменника и бака составляет 0,8 мм. Диаметр внутренней несущей трубы бака состовляет 115 мм. Все баки снабжены штуцерами 3/4 для отвода и подвода воды.

Назначение и принцип работы

Система, состоящая из теплообменника и бака накопителя, предназначена для подогрева воды проходящими через теплообменник дымовыми газами. Теплообменник и бак накопитель соединены между собой трубами, поэтому вода, нагреваясь в теплообменнике, поступает в накопительный бак. Бак накопитель с горячей водой может располагаться как в помещении печи, так и вне этого помещения. Интенсивность теплообмена зависит от температуры дымовых газов, которая находится в пределах 300-600°C, таким образом, скорость подогрева воды в системе зависит от объема теплообменника, накопительного бака и интенсивности горения топлива.

Монтаж и эксплуатация



Натрубный теплообменник предназначен для установки на печь, работающую на твердом топливе бытового предназначения. При выборе теплообменника необходимо просчитывать высоту всей конструкции от пола до потолка, включая печь и дымоход. Установку дымохода проводить с соблюдением противопожарных норм и правил, руководствуясь СП 7.13130.2013. Для удобной регулировки как интенсивности горения печи, так и скорости подогрева воды рекомендуется над теплообменником установить задвижку. При выборе накопительного бака необходимо руководствоваться высотой помещения и необходимым объемом воды. Соединение теплообменника с элементами печи и дымохода производите с использованием жаростойкого герметика. Накопительный бак и теплообменник соединяется металли ческими трубами для горячей воды сечением не меньше 3/4 дюйма. Система с использованием теплообменника должна быть открытой, то есть работающей при атмосферном давлении за счет естественной циркуляции. Перед монтажом удалите защитную пленку с элементов баков, если таковая имеется, проверьте их на герметичность. Соберите конструкцию системы, как показано на одной из схем рис. 2, рис. 3.

Схема рис. 2 предназначена для работы системы при подаче воды от подводящей магистрали с рабочим давлением до 4 атм. Залив воды в систему, в этом случае, осуществляется открытием задвижки З-1. После наполнения системы (накопительный бак заполнен) подогрев воды осуществляется при закрытой задвижке З-1. Горячая вода из системы набирается через кран К-1, холодная вода набирается через кран К-2.

Схема рис. 3 предназначена для работы системы при подаче воды через заливное отверстие накопительного бака. Горячая вода из системы набирается через кран К-1. Собранная таким образом конструкция — готова к эксплуатации. Полностью заполните систему водой и растопите печь. Поддерживайте интенсивность горения дров в печи до достижения необходимой температуры воды в накопительном баке. Всегда перед протопкой полностью заполняйте систему водой, по мере использования горячей воды из бака пополняйте его холодной водой.

Безопасность при эксплуатации натрубного бака и системы теплообменник-накопительный бак

  • Не прикасайтесь к нагретым частям бака во время эксплуатации.
  • Сливайте воду аккуратно, особенно во время интенсивного процесса теплообмена внутри бака.
  • Не допускайте детей к бакам без контроля со стороны взрослых.
  • Не топите печь без залитой в систему воды.
  • Не оставляйте в баках воду при длительном неиспользовании, а особенно в зимнее время.
  • Не вносите изменения в конструкцию бака.
  • Не эксплуатируйте систему с какими-либо неисправностями.
  • Не устанавливайте краны и вентили, которые могут закрыть систему теплообмена, кроме как показано на схеме, это может привести к нарушению циркуляции, созданию избыточного давления, к разрыву системы и, как следствие, может привести к ожогам и травмам!
  • Не подключайте систему к устройствам, создающим давление (насосы, станции и др.), это может привести к повреждениям изделий системы, а так же к серьезным травмам!
  • Используйте чистую воду.
  • Очищайте водяную емкость от накипи по мере ее образования.
  • Рекомендуется производить очистку внутренней трубы натрубного бака от сажи совместно с дымоходом не реже одного раза в отопительный период.

Допускается конденсатообразование на внутренней поверхности несущей трубы и на наружной стороне бака.

Комплектность

Каждое изделие укомплектовано инструкцией по эксплуатации.
Натрубный бак и накопительный бак комплектуются крышкой.
Крепеж и соединительные трубы в комплект не входят.

Объем: 76 л
Размеры (ШхВхГ): 45х70х35 см
Диапазон температур: 550 — 750 °C
Материал: нержавеющая сталь AISI 304
Вес с водой: 76 кг
Производитель: Россия
Гарантия: 15 лет
Наименование ШхВхГ, см Вес с водой, кг
Настенный вертикальный бак, 53 л 45х50х30 57
Настенный вертикальный бак, 76 л 45х70х35 76

Гидроаккумулятор с баком для воды. Гидробак для системы водоснабжения. Какие бывают объемы накопительного бака

Гидроаккумулятор, он же накопительный, напорный или расширительный бак — необходимый элемент для закрытой системы водоснабжения в любом частном доме. Чтобы правильно подобрать и использовать такой накопитель, не помешает изучить принцип работы гидроаккумулятора, виды, причины поломок и способы их устранения. Кроме того, не помешает разобраться, чем отличаются баки красного и синего цвета.

Как устроен и работает гидроаккумулятор?

Гидроаккумуляторы нередко называют , поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.

Для чего необходим такой накопитель?

При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:

  • значительно увеличить срок эксплуатации скважинного насоса;
  • предупредить вред от возможных гидроударов в системе;
  • поддерживать в системе определенное давление;
  • предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

  1. Отключить электропитание.
  2. Открыть кран смесителя.
  3. Дождаться, пока бак опустеет.
  4. Закрыть кран.
  5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Обратите внимание на материал об устройстве и принципах работы насосных станций:

Причины поломок и способы их устранения

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

  1. Приобрести новую мембрану, точно соответствующую порванной.
  2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
  3. Вынуть порванную мембрану.
  4. Установить на ее место новую мембрану.
  5. Собрать гидробак.
  6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

О распространённых неисправностях и о том, как их устранить, вы узнаете в нашем материале:

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1) ,

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар) Pmin (бар) Pвозд (бар) A max (куб.м/час) K (коэффициент)
3.0 1.8 1.6 2.1 0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.

Гидробаки для систем водоснабжения представлены в виде специальных устройств, включенных в бытовые и промышленные системы водоснабжения.

Установка этих изделий производится для того, чтобы понизить избыточное давление в системе. Гидробаки довольно часто называют мембранными баками.

Это связанно с тем, что внутри устройства располагается резиновая прокладка – . Она разделяет устройство на две части.

1 Описание устройства и назначения бака

Мембранные баки для систем горячего водоснабжения представлены в виде специальной емкости. Расширительный бачок, контролирующий необходимый уровень давления в системе и обеспечивающей водоснабжение дома, представлен в виде резиновой груши.

Она соединена с корпусом бачка с помощью специального фланца. Фланец имеет резьбовое соединение, а схема соединения подробно демонстрирует его подключение к водопроводной магистрали.

Мембранные баки для систем водоснабжения, обеспечивающие оптимальное давление, устроены таким образом, что пространство между корпусом и мембраной подвергается заполнению воздухом. Давление внутри этого пространства равняется 1,5-2 барам.

Схема представленного устройства имеет ряд особенностей, позволяющих поддерживать номинальное давление, как в бытовых, так и в промышленных установках. Схема гидробака достаточно проста, устройство состоит из:

  • Корпуса с резиновой мембраной;
  • Фланца;
  • Ниппеля;
  • Клапана для удаления воздуха;
  • Фитинга, закрепляющего мембрану.

Вода, на которую действует давление, из попадает по водопроводной системе в мембрану.

В результате этого мембрана увеличивается в размерах. Расширительный бак способствует значительному увеличению воздушного объема.

Между стенкой и мембраной этот объем уменьшается, что впоследствии приводит к тому, что давление существенно увеличивается.

Система горячего водоснабжения частного дома сконструирована таким образом, что при установлении нормального уровня давления, производится размыкание контактов реле.

Воздух, который накапливается в пространстве между мембраной корпусом , оказывает давление на грушу с водой, которая находится внутри.

Схема, по которой осуществляется водоснабжение частного дома, продумана таким образом, что при открытии крана, подающего воду, будет напрямую задействована встроенная мембрана. Давящий на нее воздух будет производить выталкивание воды из резервуара прямиком в кран.

1.1 Классификация и описание

Гидробаки подразделяются на две разновидности: вертикальные и горизонтальные. Это разделение возникло из-за разных способов крепления устройств.

Объединяет данные изделия то, что во всех модификациях в той части, где находится вода, будет постепенно накапливаться воздух.

В вертикальных модификациях удаление воздуха осуществляется посредством специального ниппеля.

В устройствах горизонтального типа все несколько сложнее – требуется наличие шарового крана и канализационного слива.

Изделия, окрашенные в красный цвет, предназначаются для обеспечения . Несмотря на то, что мембрана в таких агрегатах достаточно прочна, использовать их в системах подачи холодной воды не рекомендуется.

Устройства синего цвета предназначены для включения в системы холодного водоснабжения. Рабочий порог безопасного давления у синих модификаций в большинстве случаев не превышает 8 бар.

В обеих вариациях мембрана изготавливается с применением пищевой резины, которая безопасна и не содержит вредных для человеческого организма примесей.

Цена на расширительные баки в большинстве случаев зависит от особенностей модификации, типа устройства и фирмы-производителя.

Гидробак Aquasystem, напольный:

  • Рабочий объем: 80 л;
  • Максимальная рабочая температура: +100 °C;
  • Расположение: горизонтальное;
  • Максимальное рабочее давление: 10.0 бар;
  • Цена: 70-75 $.

Гидробак AFCV 50, настенный:

  • Рабочий объем: 70 л;
  • Максимальная рабочая температура: +95 °C;
  • Расположение: вертикальное;
  • Максимальное рабочее давление: 8.4 бар;
  • Цена: 67-72 $.

Гидробак Aquapress ACR 8, универсальный:

  • Рабочий объем: 90 л;
  • Максимальная рабочая температура: +99 °C;
  • Расположение: вертикальное;
  • Максимальное рабочее давление: 9.0 бар;
  • Цена: 45-50 $.

При выборе агрегата самым простым решением будет приобретение 24-литровой модификации. Устанавливать его нужно на как можно более близком к насосу расстоянии.

Для того чтобы правильно выбрать изделие, нужно иметь в виду несколько критериев, которые влияют на выполнение расчета эффективности.

Нужно точно знать параметры производительности насоса. Как правило, это значение приравнивается к 40 л/мин.

Во внимание принимается и значение пикового водопотребления. В среднем максимальный параметр расхода воды для душа будет составлять 10л/мин., для туалета – 7 л/мин., для кухни – 6 л/мин.

При таких значениях расхода воды вполне подойдет бак объемом в 100 литров. Следует обратить внимание на те агрегаты, которые смогут обеспечить внутренне рабочее давление в 1,5 бара. Проверять этот показатель следует минимум один раз в год.

1.3 Как правильно монтировать гидробак?

При установке агрегата обязательно следует соблюдать рекомендации, обозначенные заводом-изготовителем.

В идеале установка должна производиться квалифицированным специалистом, однако при должном соблюдении общих правил выполнить ее можно самостоятельно.

Перед монтажом следует учесть не только показатель веса изделия, но и номинальный объем воды, который буде в нем впоследствии находиться.

Установка производится в отапливаемом помещении – переохлаждение агрегата крайне недопустимо.

Важно соблюдать все требования к условиям места монтажа, которые оговариваются изготовителем.

В процессе монтажа важно не допускать статических нагрузок и механических повреждений корпуса агрегата.

Во избежание возникновения посторонних шумов и вибраций необходимо производить закрепление устройства с помощью заранее подготовленных резиновых прокладок.

Накопительный бак для водоснабжения должен монтироваться таким образом, что бы по завершению установки к нему мог иметься свободный доступ.

1.4 Как заменить мембрану гидробака? (видео)

Гидроаккумуляторы являются важным элементом системы водоснабжения загородного дома. Он выполняет несколько важных функций: повышает надежность водопроводной системы, повышает комфортность использования и продлевает срок службы насосного оборудования.

В этом обзоре описано устройство и принцип действия гидроаккумулятора для водоснабжения, то как подключить его своими руками, его возможные неисправности.

Принцип работы и устройство

В домах, имеющих индивидуальное водоснабжение, напор воды создается собственным насосом. При открытии крана начинает течь вода и падает давление в системе. При его снижении в системе срабатывает датчик давления, и он включает насосное оборудование.

Для того чтобы снизить количество включений и выключений насоса, гидравлические удары, избыточное давление и накопить в системе запас воды для пиковых потреблений используются накопительные емкости. Их называют также расширительными баками.

Давайте рассмотрим принцип работы гидроаккумулятора. Этот элемент системы представляет собой металлический бак, который только частично заполняется водой. Вторая половина емкости заполнена воздухом.

Вода и воздух разделяются резиновой мембраной. При наполнении бака водой воздух сжимается и в баке повышается давление. При открытии крана с водой давление будет падать не сразу, а по мере опустошения накопительной емкости. Благодаря этому датчик давления будет реже включать водяной насос и это продлит срок его службы.


Устройство расширительных баков для водоснабжения

Различают два типа этих устройств: для систем водоснабжения и отопления. Гидроаккумуляторы водоснабжения легко узнаваемы по фото, имеют характерные формы и как правило окрашены в синий цвет. Оборудование для теплоснабжения окрашивается в красный цвет.

Для полной уверенности следует ознакомиться с документацией на имеющееся оборудование. Различаются они тем, что в баках для теплоснабжения используют техническую, а не пищевую резину и в этих баках не всегда можно заменить резину своими силами. В красных баках зачастую устанавливается мембрана с креплением посередине бака.

Гидроаккумуляторы для систем водоснабжения имеют два типовых варианта конструкции по способу разделения жидкости и воздуха: мембранные и грушевые аппараты.

В первом типе накопителей воздух и вода разделяются резиновой мембраной. Крепится она посередине бака. Вода поступает снизу, а сверху есть золотник для накачки и стравливания воздуха. Такие баки крепятся вертикально.

Накопители с грушей устанавливаются горизонтально. В них резиновая груша заполнена воздухом, а объем вокруг нее заполняется водой. Конец груши крепится не в середине, а с конца бака на фланце и поэтому менять её легче, чем мембрану

.

Принципиальной разницы между двумя типами конструкций нет. Различаются они только способом крепления, который нужно учесть при монтаже.

Подбор и установка оборудования

Оборудование выбирается исходя из планируемого расхода воды при пиковом потреблении. Чем большего объема будет емкость, тем меньше циклов включения и выключения будет совершать насосное оборудование при одних и тех же циклах открытия и закрытия водопроводных кранов.

Обычно применяются стандартные емкости на 24 литра, но выпускаются также большие емкости объемом 100 литров и более, которые устанавливаются в зданиях с большим числом потребителей воды. Например, с маленькой емкостью первое включение насоса произойдет после мытья рук в ванной и набора воды в чайник, а второе включение произойдет после слива воды в унитазе.

С большим баком воды насос произведет только одно включение после этих трех операций. В любом случае система будет работать и с большим и с малым баком.

Выбор оборудования зависит от пожеланий хозяев, и возможности разместить такой аппарат в помещении. Малый бак можно разместить даже под раковиной, а большой бак устанавливается в отдельном помещении, как правило, вместе с насосами. При установке следует учесть его вес и предусмотреть возможность слива воды из него.

Диагностика и устранение неисправностей

О неправильной работе накопительного бака свидетельствует частое включение насоса. Это может быть вызвано отсутствием воздуха в баке в силу разрыва мембраны, либо стравливанием его через клапан.

В этом случае падение давления в гидроаккумуляторе и включение насоса будут происходить практически мгновенно при включении воды. Для устранения этой неисправности требуется подкачка бака воздухом либо замена резиновой мембраны.


Заключение

Расширительная емкость является важным элементом водопроводной системы. Гидроаккумуляторы для систем водоснабжения можно легко подключить или заменить своими силами. Его можно ремонтировать в домашних условиях. Неполадки в работе легко идентифицируются и устраняются.

Фото гидроаккумуляторов для водоснабжения

Монтаж автономной системы водоснабжения частного дома в обязательном порядке требует установки в систему водопровода гидроаккумулятора, устройства позволяющего обеспечить работу бытовой техники и значительно повысить эффективность использования воды и при этом существенно сэкономить на потреблении электроэнергии. Однако, как показывает практика, при самостоятельном монтаже водопровода не только правильно подключить сам гидроаккумулятор, важно чтобы он был максимально правильно подобран по своим параметрам и соответствовал требованиям эксплуатации и остального оборудования автономного водопровода.

Что такое гидроаккумулятор

Свое название гидроаккумулятор берет из двух слов греческого происхождения «гидро» – в переводе означает вода, а вот «аккумулятор» – накопитель. Так что в прямом переводе гидроаккумулятор это не что иное, как накопитель воды. Гидроаккумулятор это общепринятое название, также довольно часто применяется и другое название этого вида оборудования – мембранный бак. Такое название раскрывает более детально устройство гидроаккумулятора.

Классический вид гидроаккумулятора, представляет собой пустотелый сосуд, внутри которого находится разделяющая мембрана или эластичная прокладка. Эта мембрана делит внутреннее пространство на две части. Одна из частей, имеет золотниковый клапан, через который закачивается в полость инертный газ или специально подготовленный воздух. Вторая половина, имеет входной фланец, к которому подключается система водопровода, и при открытии крана эта половина бака заполняется водой.

Следует знать, что встречается два вида оборудования – гидроаккумуляторы, имеющие мембрану и баки, имеющие вместо мембраны полноразмерный резиновый резервуар, практически равный по объему бака.

В системе автономного водопровода гидроаккумулятор устанавливается не отдельно, в обязательном порядке к нему монтируется и другое оборудование, которое позволяет обеспечивать надежную работу всей системы:

  • Манометр;
  • Блок управления насосным оборудованием;
  • Трубопровод, соединяющийся с насосом и системой водопровода;
  • Фильтр механической очистки воды.

Золотниковый ниппель, установленный со стороны куда закачивается газ обеспечивает необходимое давление газа внутри резервуара, и предназначен для закачивания в него инертного газа или подготовленного осушенного воздуха. Подключение баллона с газом осуществляется через специальный переходник, а для закачки воздуха применяется автомобильный компрессор или обычный насос.

Для чего необходим гидроаккумулятор

Система автономного водопровода как и традиционный централизованный водопровод постоянно находится под давлением, при открытии крана вода под давлением вырывается наружу, но при этом, в отличие от централизованного водопровода в автономной системе нет водонапорной башни, чтобы постоянно поддерживать необходимое давление. Роль водонапорной башни в системе замкнутого водопровода выполняет гидроаккумулятор. Наполняя часть бака водой, мембрана сдавливает воздушную часть гидроаккумулятора. После того как давление в водопроводе достигает максимума, подача воды прекращается и давление стабилизируется. Однако при открытии крана вода выходит наружу под давлением, это давление создается сжатой мембраной, которая под действием сжатого воздуха начинает выдавливать воду из системы. Небольшое количество воды, отобранное из системы, незначительно снизит давление внутри, и если давление не уменьшается до нижнего уровня, когда включится насос, гидроаккумулятор и дальше будет поддерживать давление в водопроводе при меньшем количестве воды.

Условно работу гидроаккумулятора можно представить следующим образом:

  • Давление в системе водопровода ниже минимального уровня – автоматика включает насос, и вода начинает поступать в систему.
  • При поступлении воды в систему наполняется бак гидроаккумулятора и постепенно сжимается мембрана, увеличивая давление в воздушной камере.
  • После закрытия крана, насос продолжает подавать воду в систему, пока гидроаккумулятор не заполнится полностью и автоматика не отключит насос при достижении давления наибольшего показателя. Давление в воздушной камере и водяном резервуаре достигает максимального показателя.
  • При открытии крана, вода из водяного резервуара гидроаккумулятора начинает поступать в систему под давлением воздушной камеры. При достижении минимального показателя, автоматика снова включает насос и начинается подача воды в систему.

Таким образом гидроаккумулятор позволяет обеспечивать постоянное давление воды в системе водопровода. Однако на этом его функции не заканчиваются. Наличие эластичной мембраны или резинового резервуара дает возможность быстро реагировать на резкое повышение давления в системе, например при включении насосного оборудования, когда большой объем воды поступает в систему. Обычно при таком гидроударе в системе замкнутого автономного водопровода, без гидроаккумулятора ломались бы запорные клапана бытовой техники, краны смесителей, появлялись протечки в резьбовых соединениях.

Автономная система водопровода, без гидроаккумулятора, требовала бы включения насосного оборудования при каждом открытии крана, пусть даже на 2-3 секунды, что неизбежно привело к преждевременному износу как насоса, так и автоматики включения. При этом гидроудары были бы постоянным явлением.

Виды гидроаккумуляторов

Обустройство индивидуальных домов зачастую требует специфического подбора оборудования для монтажа системы водопровода. Для наиболее полного и качественного выполнения этих задач разработаны несколько видов гидроаккумуляторных баков как по назначению, так и по другим характеристикам.

Одной из важных классификаций мембранных баков для автономного водопровода выступает объем резервуара:

  • Малые баки от 10 до 35 литров;
  • Средние баки от 35 до 70 литров;
  • Большие баки свыше 70 литров объема резервуара для воды.

Для установки в помещении имеется две разновидности, различаемые в зависимости от способа установки:

  • Горизонтальные баки:
  • Вертикальные баки.

Также по способу установки баки могут быть:

  • Баки устанавливаемые в составе насосных станций, со специальными креплениями для насосного оборудования на корпусе;
  • Отдельно стоящие баки, устанавливаемые как отдельные элемент.

Классификация баков может быть и по цвету корпуса:

  • Синий цвет – бак предназначен для установки и использования в системе с холодной водой;
  • Красный бак – конструкция может использоваться для аккумулирования горячей воды.

Красный цвет бака используется в качестве гидроаккумулятора в системе горячего водоснабжения, резина резервуара такого бака более эластична и поэтому использовать ее для установки с холодной водой не рекомендуется.

Вертикальные и горизонтальные баки имеют ряд отличий, которые существенно влияют на работоспособность оборудования и специфику обслуживания. И для горизонтальных и для вертикальных баков при работе с холодной водой часто наблюдается ситуация, когда после 2-3 месяцев работы, в баке скапливается довольно большое количество воздуха. Поступая вместе с водой в бак, воздух постепенно заполняет объем водяного резервуара, препятствуя накоплению воды. Такая ситуация приводит к ухудшению работы гидроаккумулятора и неправильной работе автоматики и частому включению насоса. Иногда в объеме бака 35 литров поступает всего 25 литров воды, а все остальное пространство заполняется воздухом.

Удаление воздуха из резервуара зависит от его конструкции – для больших объемов вертикальных баков, в которых водяной резервуар находится сверху, воздух их камеры стравливается при помощи ниппеля установленного недалеко от входного патрубка. Для горизонтальных баков и баков небольшого объема рекомендуется дополнительно установить шаровый кран и сделать отвод для слива воды непосредственно из бака в канализацию. При отключении подачи электричества в систему управления насосом рекомендуется открыть один из кранов и спустить воду из гидроаккумулятора. После этого снова включить электричество и заполнить водой всю систему снова.

Виды мембран и их свойства

Основным рабочим элементом гидроаккумуляторов выступают эластичные мембраны, с помощью которых внутренне пространство делится на две части. Для баков разного объема и назначения сегодня выпускается два основных вида мембран – фигурные мембраны и плоские мембраны.

Плоские мембраны устанавливаются в основном в баки небольшого объема. Особенностью установки таких баков является то, что они в обычных условиях не ремонтируются, это необходимо учитывать при выборе бака.

Фигурная резиновая мембрана может быть установлена в различных видах гидроаккумуляторов. Основное преимущество этой мембраны заключается в том, что ее можно просто заменить самому при ремонте бака.

В зависимости от объема и назначения бака фигурные мембраны могут быть:

  • Для установки в баках для холодной воды;
  • Для баков горячей воды;
  • Мембраны для технической воды;
  • Мембраны для питьевой воды.

Назначение и тип гидроаккумулятора требует подбора правильной мембраны для установки. Все мембраны рассчитываются на 100 000 рабочих циклов работы. Но это в классическом варианте, когда вода отвечает большинству стандартов, и не имеет дополнительных механических включений.

На практике, мембрана для питьевой воды при установке в качестве элемента в водопроводе, подающем техническую воду, выдерживает не более чем половину циклов полного наполнения–спуска.

Особенно тяжело мембраны горизонтальных баков и вертикальных баков с верхним расположением водяного резервуара переносят накопление песка и других нерастворимых осадков. Известь, песок и частицы глины, оседая на стенках резинового резервуара постепенно скапливаются и приводят к прорыву мембраны. Именно поэтому обязательно в систему подачи воды перед гидроаккумулятором необходимо устанавливать фильтр для очистки воды от вкраплений.

Узким местом гидроаккумуляторов является также место крепления впускного фланца и корпуса бака. Особенностью этого узла является специфика его установки, ведь впускной фланец не только присоединяется к корпусу, а и зажимает мембрану. Неправильная затяжка болтов, неравномерная затяжка и сдвиг мембраны приводит к потере герметичности и появлению протечек. При замене мембраны рекомендуется проводить поочередную затяжку всех болтов постепенно, контролируя при этом натяжку мембраны.

Резервуары для хранения холодной воды и принцип их работы


дома »сантехника» водопровод »резервуар для холодной воды.

Бак холодной воды в системе с отводом холодной воды хранит большой объем воды для систем горячего и холодного водоснабжения, которые не питаются напрямую из восходящей магистрали.

Уровень воды в баке контролируется поплавковым клапаном, который настроен так, чтобы вода могла поступать, когда уровень воды опускается ниже требуемого уровня. Если поплавковый клапан выйдет из строя, вода будет продолжать поступать в резервуар, повышая уровень воды до тех пор, пока не достигнет переливной трубы, после чего вода будет сливаться через переливную трубу и, надеюсь, предупредит о проблеме.В пластиковых резервуарах для воды поплавковый клапан должен быть оснащен опорной пластиной, чтобы придать жесткость стороне резервуара и предотвратить его изгиб при работе клапана.

С 1970-х годов используются пластиковые резервуары для холодной воды; в более старых объектах все еще можно встретить оцинкованные или даже асбестовые емкости. Старые оцинкованные резервуары действительно подвержены коррозии и по прошествии определенного периода времени требуют замены. Асбестовые резервуары безопасны во время использования, но при их замене с ними нужно обращаться соответствующим образом — никогда не разрезайте и не ломайте асбестовый резервуар, поскольку образующаяся пыль будет чрезвычайно опасна при вдыхании; даже мельчайшая частица может быть опасной для вашего здоровья.

Резервуары для холодной воды, устанавливаемые с начала 1990-х годов, должны отвечать требованиям Положения 30, разработанного для предотвращения загрязнения хранимой воды; это предполагает наличие плотно закрывающейся крышки и перелива, включающего сетку для предотвращения перемещения мелких насекомых по переливу и загрязнения воды в резервуаре. Отверстие, в котором любая труба проходит через крышку резервуара (например, вентиляционная труба из системы горячего водоснабжения), также должно быть герметично закрыто, обычно резиновую втулку надевают на трубу и размещают в крышке.

На приведенном выше рисунке показано типичное современное расположение запорного крана на входе в резервуар и запорных клапанов на выходах; в старых установках они могут не быть установлены. Задвижки предназначены для изоляции резервуара от трубопроводов, по которым он питается. Это означает, что при проведении работ вдоль трубопровода (например, замена водопроводной шайбы) нет необходимости сливать воду и опорожнять резервуар полностью. хранимой воды.

резервуаров для хранения тепловой энергии, резервуаров для хранения тепловой энергии, подземных резервуаров для хранения тепловой воды

Подземные резервуары для хранения термальной воды

ХРАНЕНИЕ ТЕПЛОВОЙ ЭНЕРГИИ — Подземные резервуары из стекловолокна Darco используются для хранения энергии в виде холодной или горячей воды.Холодная вода, создаваемая испарительными охладителями или механическими компрессорами, может эффективно храниться в неизолированной подземной цистерне из-за постоянной холодной температуры почвы на 10 футов ниже уровня земли. Горячая вода собирается от солнечных батарей или другого источника тепла и хранится в изолированных резервуарах из стекловолокна либо на ниже , либо на над землей, . Тепловой насос Системы могут использовать накопленную воду для извлечения тепловой или охлаждающей энергии по мере необходимости в зависимости от сезонных дневных температур.

В резервуарах для хранения тепла обычно используются диффузорные коллекторы, которые перекачивают воду непосредственно в резервуар для хранения и из него. В чиллерных системах может использоваться один резервуар с естественным слоем, система хранения тепла / холода с 2 резервуарами или каскадная конструкция с несколькими резервуарами, как показано на рисунке. Компрессоры работают в непиковые вечерние часы, когда затраты на электроэнергию ниже. Затем циркулирует холодная вода для охлаждения в течение следующего дня, пока компрессоры не работают. Холодная вода может подаваться непосредственно в здание с помощью фанкойлов или использоваться для снижения температуры возвратной воды, поступающей в механический чиллер.В некоторых частях страны испарительное охлаждение может помочь или даже заменить механические компрессоры в межсезонье. Darco также предлагает систему ледяной суспензии , которая значительно снижает объем воды на тонну хранилища за счет увеличения фазового перехода при таянии льда. Прелесть хранения холодной воды заключается в ее простоте и отсутствии необходимости в обслуживании.

Изолированные резервуары для хранения горячей воды выдерживают температуру до 150 ° F. Ключ к эффективности — поддержание максимальной практической температуры и объема воды при использовании естественной стратификации для обеспечения максимальной температуры нагнетаемой воды.Darco под землей и над землей Резервуары для хранения солнечной энергии изолированы и доступны с внутренними теплообменниками или диффузорами типа PEX или без них, как показано на рисунке.

Замена резервуара для хранения холодной воды — SimplifyDIY


Введение

Основным компонентом водопроводной системы непрямого (самотечного) водоснабжения является резервуар для хранения холодной воды (или цистерна). Резервуар для холодной воды, обычно расположенный на чердаке, подает воду в резервуар для горячей воды (который находится непосредственно под ним и питает краны горячей воды, душ и т. Д.) , а также все краны холодной воды в доме. , за исключением кухонного крана.

Новые дома поставляются с полиэтиленовой цистерной, которая практически не подвержена коррозии, однако старых домов все еще могут иметь резервуар из оцинкованной стали, который со временем подвергнется коррозии . Эти старые резервуары можно временно отремонтировать в чрезвычайной ситуации, но это не следует рассматривать как долгосрочное решение.


Перед тем, как приступить к демонтажу старого резервуара, убедитесь, что у вас есть все инструменты, необходимые для успешного завершения работы. Перейдите по следующей ссылке, чтобы просмотреть список основных сантехнических инструментов:


Замена резервуара для холодной воды

Если пришло время заменить старый стальной резервуар или вы просто хотите успокоиться, тогда полиэтиленовый резервуар — это то, что вам нужно. безусловно предпочтительное решение .

В диапазоне размеров от 25 галлонов до 55 галлонов , большинство современных полиэтиленовых цистерн складываются, что позволяет легко вводить их через люк в чердак.

Убедитесь, что ваша новая цистерна поставляется с комплектом постановления 30 . Это требование всех поставщиков воды, и, по сути, содержит соединители и клапаны для предотвращения попадания света и насекомых в резервуар — чтобы таким образом вода оставалась чистой. Кроме того, должна быть установлена ​​экранированная переливная труба (для защиты от насекомых), усиливающая пластина для придания жесткости стенке цистерны вокруг поплавкового клапана и изолирующая рубашка для предотвращения замерзания зимой.

Удаление старого резервуара

Перед началом работ по демонтажу существующего резервуара для воды, , вы должны сначала изолировать резервуар в водопроводной системе и тщательно слить его .

  • Выключите и / или погасите ваш водонагреватель / бойлер

  • Выключите водопроводную воду на кране, а также закройте кран на восходящей магистрали

  • Откройте все краны холодной воды в / ванная, пока вода не перестанет

  • Вылейте оставшуюся воду с помощью небольшого ведра или подобного

Затем вы можете демонтировать все соединения к старому пустому резервуару и убрать его. Запишите, где в настоящее время находятся сантехнические приспособления, так как это значительно поможет при подключении нового бачка . При необходимости напишите описание на каждой из труб, используя ручку и липкую ленту.

  • Используя гаечный ключ, сначала снимите соединения с поплавковым клапаном.

  • Затем демонтируйте распределительные трубы и перелейте их в резервуар.

  • Если соединения жесткие, используйте небольшое количество проникающего масла, чтобы ослабить их (WD40 или аналогично)

Если резервуар слишком велик для того, чтобы его можно было опустить через люк (часто в старых домах резервуар устанавливали на место до того, как была закончена крыша), то вы можете разместить его сбоку от полости чердака. пути люка.Если это невозможно, бак можно разобрать с помощью угловой шлифовальной машины, находясь на чердаке.

  • Если вы используете угловую шлифовальную машину на чердаке , убедитесь, что вы носите маску, защитные очки, перчатки и средства защиты слуха.

После того, как старый резервуар был удален, убедитесь, что основание достаточно твердое и достаточно большое, чтобы новый резервуар поместился на . При необходимости постройте новую платформу, надежно прибив доски к балкам и сделав плоское основание из фанеры толщиной 18 мм.

Установка и подключение нового резервуара для хранения

Установите новый резервуар в положение и убедитесь, что он плотно сидит на основании. Как только вы будете довольны его положением, вы можете приступить к подключению труб и фитингов.

В новом бачке потребуется просверлить отверстия по бокам , в соответствующих местах, чтобы многочисленные трубы проходили в него и из него. Для этого для рекомендуется использовать кольцевую пилу , которая соединяется с электродрелью через оправку так же, как и стандартное сверло.Если у вас его нет, их можно легко нанять в ближайшем магазине по аренде инструментов.

Подсоединение поплавкового клапана

  • Сначала прорежьте отверстие на соответствующей стороне нового бачка, 75 мм (3 дюйма) от верха, чтобы разместить поплавковый клапан

  • Наденьте пластиковую шайбу на хвост клапана и пропустите его через отверстие

  • Наденьте усиливающую пластину на выступающую резьбу клапана вместе с другой пластиковой шайбой и фиксирующей гайкой

  • Закрепите поплавковый клапан на месте с помощью двух гаечных ключей, затем завинтите метчик соединитель на последней секции резьбы клапана, готовый к соединению с восходящей магистралью на 15 мм (дюймов)

Подключение распределительных труб

  • По бокам резервуара, примерно в 50 мм (2 дюйма) от его основания, просверлите два отверстия для размещения выпускных труб к водонагревателю с горячей водой и кранам холодной воды (в идеале они были промаркированы до того, как старый резервуар был снят, как описано выше )

  • Выпускные трубы диаметром 22 мм (дюйма) подсоединяются к резервуару с помощью соединителей бака, наденьте пластиковую шайбу на вал каждого соединителя и проведите через отверстия изнутри бака

  • Оберните несколько витков ПТФЭ ленты вокруг выступающих резьб соединителя и наденьте другую пластиковую шайбу

  • Плотно затяните гайку (поверните слишком сильно), удерживая соединитель внутри резервуара, чтобы он не поворачивался — НЕ затягивайте слишком сильно, так как вы можете повредить шайба, и это вызовет протечку резервуара


Присоединение перелива к резервуару

  • Просверлите отверстие на противоположной стороне резервуара от узла поплавкового клапана, на 25 мм (1 дюйм) ниже входной поплавковый клапан

  • Наденьте пластиковую шайбу на штуцер перелива и проденьте через боковые стороны бака изнутри.Внутри должна быть пластиковая гайка как часть этого соединителя.

  • Поднесите сборку переливной трубы с внешней стороны резервуара к соединителю внутри, и после совмещения соедините две части вместе, затянув гайку на внутренняя часть резервуара

  • Узел перелива должен содержать погружную трубу и фильтр от насекомых в соответствии с постановлением 30. Если не прикрепить их к узлу на этом месте

  • Если существующая труба перелива снаружи все еще работоспособен, просто подсоедините новую сборку к этой трубе

  • Если требуется новый перелив, проложите пластиковую переливную трубу длиной 22 мм (дюйм) от сборки через пол к внешней стороне дома (это может означать проделайте в крыше отверстие для этого)

  • Прикрепите пластмассовые трубы к балкам крыши, где это необходимо


  • Переливная труба должна быть 900 23 поддерживать непрерывное падение

  • Он должен выступать из собственности на видном месте , чтобы можно было сразу заметить перелив воды

Подсоединение нового бака к водопроводной системе

  • Убедитесь, что поднимающиеся основные линии расположены под прямым углом к ​​соединителю крана, прикрепленному к поплавковому клапану, когда вы будете счастливы, соедините их вместе с помощью компрессионных фитингов

  • Убедитесь, что две выпускные трубы (краны холодной воды и цилиндр горячей воды) выровнены с соответствующими задвижками в основании резервуара, когда вы будете счастливы, подключите каждую трубу с помощью компрессионных фитингов

  • Закрепите трубопроводы на основании и / или балках с помощью пластиковых зажимов

  • Отрегулируйте вентиляционную трубу от горячего цилиндр для воды, чтобы он мог проходить через крышку нового бачка для холодной воды



Заправка Новый резервуар для хранения

После того, как новый резервуар для холодной воды был подсоединен, его теперь можно наполнить водой.Этот процесс следует выполнять осторожно, постоянно проверяя наличие утечек, , пока вы не убедитесь, что все в порядке.

  • Включите водопроводную воду на кране, а также откройте кран для восходящей магистрали

  • Убедитесь, что все холодные краны в ванной (ах) находятся в закрытом положении

  • Внимательно следите на резервуаре по мере его заполнения, проверка на утечки — если обнаружено, немедленно отключите воду

  • По мере того, как вода приближается к верху бачка, отрегулируйте рычаг поплавкового клапана, чтобы поддерживать уровень воды примерно на 25 мм (1 дюйм) ниже перелива выпускное отверстие

  • Когда вы будете довольны тем, что вся сантехника водонепроницаема и исправна, закройте крышку и изолируйте резервуар и окружающие трубопроводы.НЕ изолируйте под бачком, так как это предотвратит подъем теплого воздуха снизу.

  • Наконец, включите и включите водонагреватель / бойлер


Дополнительная информация и полезные ссылки



Резервуары питания и расширительные баки

Часто у нас спрашивают информацию о резервуарах для холодной воды, и ниже приводится их краткое описание.

Резервуары для хранения холодной воды обычно располагаются на чердаке.Их можно использовать для подачи горячей и холодной воды на ванну. Они также могут выступать в качестве подпиточного и расширительного бака (F + E) для системы отопления. Большинство этих резервуаров питаются от шарового крана по давлению в сети.

По закону 30 комплектов необходимы для предотвращения попадания пыли и насекомых в систему водоснабжения

Все резервуары для хранения холодной воды следует приобретать с комплектом Byelaw 30. Это крышка бака, изоляция бака и переливное соединение, в которое обычно встроен фильтр.
Проблемы, возникающие с резервуарами для воды, разнообразны. Наиболее распространенным является замерзание резервуара с недостаточной изоляцией на холодном чердаке и протечка. Другие включают утечки в соединениях и накопление окисленной воды (красный шлам) в случае шлама в резервуаре. Отсоедините резервуар от водопровода и зачерпните кувшином как можно больше воды. Удалите слизь и снова залейте.

Шаровой кран — это очень простое средство автоматического отключения воды при достижении желаемого объема воды.Они используют водонепроницаемый воздушный шар на руке, чтобы подняться вместе с уровнем воды. По мере увеличения уровня рука нажимает на пластиковую кнопку, которая, в свою очередь, медленно закрывает резиновую шайбу. Также шаровой кран может выйти из строя по разным причинам. Шар может наполняться водой и не подниматься, чтобы закрыть клапан, или в районах с жесткой водой известковые отложения могут помешать закрытию клапана вообще. Также они могут «застрять». Это когда шаровой кран не открывается. Это может полностью осушить ваш бак, прежде чем вы узнаете о проблеме.Иногда кран на шаровом кране может решить проблему, но рекомендуется купить новый.
Как поменять емкость для хранения воды для кранов горячей и холодной воды:

1. Перекройте подачу воды на главном запорном кране дома (затем установите встроенный клапан на подающую трубу к резервуару. В следующий раз вам нужно будет только отключить резервуар для воды, если вам понадобится его обслуживать в будущем. а не весь дом)
2. Слейте воду из резервуара для воды. Для этого откройте все краны и дождитесь их остановки.Вернитесь на чердак и поднимите один конец бака, чтобы слить оставшуюся воду.
3. Отсоедините выпускную трубу (обычно 22 мм) и отсоедините переливную трубу.
4. Снимите старый бак.
5. Установите новый бак и подсоедините выпускную трубу.
6. Обычно считается, что при подсоединении впускной трубы следует установить новый шаровой кран. Они не дорогие.
7. Возможно, вам придется вырезать новое отверстие для перелива. При этом убедитесь, что входное отверстие для перелива находится как минимум на 3 дюйма ниже дна выходного отверстия для корма.

Это сделано для предотвращения стекания воды из корма в водопроводную систему в случае перелива. Всегда следите за тем, чтобы переливная труба имела достаточный перепад, чтобы вода могла стекать. Завершите переливную трубу снаружи дома и на видном месте.
Как поменять водонагреватель для системы отопления (F + E)
Перед выполнением шагов 1-7 выше выключите систему обогрева. Вам придется слить воду из системы через точку слива. Затем выполните указанные выше действия.После установки нового бака рекомендуется налить баллон с ингибитором для защиты компонентов системы отопления.
Как заменить шаровой кран:
Когда шаровой кран выходит из строя, обычным признаком является то, что в переливной трубе за пределами дома течет вода, а клапан подачи не закрывается должным образом.
1. Выключите водопроводную воду или изолируйте шаровой кран на рабочем клапане.
2. Если шар наполнен водой, вы можете отвинтить его и заменить только шар.
3.Если клапан неисправен, снимите трубу через компрессионный фитинг и снимите клапан с бака.
4. Установите новый клапан в бак. При установке подающей трубы рекомендуется проверить, является ли уплотнение уплотнением с фибровой шайбой или обжимным фитингом с оливковым маслом. Это оливковый фитинг, оберните оливковое масло небольшим количеством политетрафторэтилена, чтобы обеспечить водонепроницаемое уплотнение.
5. Включите воду и отрегулируйте объем и высоту, отрегулировав либо винт на конце шарового клапана, либо согните рычаг шарового клапана вверх или вниз (он латунный и должен гнуться нормально, но может сломаться)

Как сложить два резервуара для воды

При соединении резервуаров используйте 4 соединителя резервуаров.Два на низком уровне и два на высоком уровне. Это должно помочь им сбалансироваться. После того, как вы соединили резервуары вместе, необходимо предотвратить застаивание одного резервуара. Для этого соедините розетки к системе вместе. Это значит, что танки используются одинаково. Если в одном резервуаре есть выходное отверстие, то вода из другого резервуара, как правило, не используется. Также убедитесь, что оба резервуара имеют отдельные питающие шаровые краны.

Холодное водоснабжение — Самостоятельная сборка

Когда дело доходит до вашего водоснабжения, есть три вопроса, которые следует задать себе: откуда он будет поступать и будет ли он достаточно качественным и напорным?

Водопроводная вода подается в ваш дом по трубам под действием силы тяжести, поэтому давление воды в вашем доме будет напрямую зависеть от высоты и близости к местному водохранилищу.Жилища в низинных районах обычно имеют высокое давление воды, а в более высоких — низкое.

Сеть, давление воды регулируется с помощью клапанов регулирования давления и точек контроля для достижения постоянного давления воды в сети, а также проверки на утечки.

Качество воды

В Ирландии есть много районов, где водопроводная вода считается жесткой, то есть в ней содержится повышенный уровень минеральных отложений, таких как кальций и магний.

В Ирландии есть много районов, где водопроводная вода считается жесткой, то есть в ней содержится повышенный уровень минеральных отложений, таких как кальций и магний.

Жесткая вода не опасна при потреблении, но ее присутствие в водопроводной сети без обработки может повлиять на трубопроводы и приборы, поскольку при нагревании она образует известковый налет на внутренней поверхности труб.

Известковый налет — это покрытие или отложение, которое со временем накапливается и эффективно уменьшает диаметр ваших труб и, следовательно, эффективность водопроводной системы.

Установки для смягчения воды предотвращают образование накипи и обычно устанавливаются на входе воды в дом. Большинство умягчителей работают путем фильтрации воды через солевые таблетки. Это увеличивает уровень натрия, поэтому некоторые водопроводчики рекомендуют подавать воду в краны прямо из водопровода.

Если у вас есть колодец, воду необходимо обрабатывать, и это, скорее всего, примет форму режима дезинфекции или ультрафиолетового излучения. Руководство можно получить в Агентстве по охране окружающей среды (см. Epa.ie) и Инспекции по питьевой воде Северной Ирландии (см. daera-ni. gov.uk).

Емкости для воды с гравитационной подачей

После того, как холодная вода поступит в ваш дом, водоем хранится в подходящем месте, прежде чем его можно будет использовать. Традиционно в ирландских домах были две основные системы подачи холодной воды, известные как системы прямого и косвенного холодного водоснабжения.

Непрямая система по-прежнему является наиболее распространенной и включает в себя водопроводную воду, питающую резервуар для хранения холодной воды в пространстве под крышей или в другой наивысшей точке дома, и еще один кран в доме, как правило, у кухонной мойки для питьевой воды. ) воды.

Давление или напор воды создается естественным образом под действием силы тяжести от бака к соответствующему приспособлению. Как правило, в водопроводной сети имеется достаточное давление воды, позволяющее воде достигать резервуара, чтобы он снова наполнялся после использования воды.

В бак помещается шаровой кран, который автоматически включает и выключает воду по мере необходимости, так же, как работает бачок для унитаза. Чтобы следить за его функционированием, переливная труба должна располагаться в видимой части дома.

Несмотря на то, что проточная вода не представляет опасности для здоровья с точки зрения таких бактерий, как легионелла, проблема с резервуаром для хранения на крыше заключается в том, что качество воды может быть снижено из-за внешних источников. Подумайте о мухах или, что еще хуже, от птиц до помета других животных, если резервуар поврежден или не запечатан должным образом.

Они также представляют опасность затопления, если не контролировать переливную трубу, так как резервуар находится вне поля зрения, поэтому какие-либо проблемы не будут обнаружены, пока не будет нанесен некоторый ущерб.Риск замерзания обычно устраняется изоляцией, но опять же, если она нарушена, вы вряд ли заметите это, пока не станет слишком поздно.

Резервуары для воды под давлением

Сейчас все чаще строители самостоятельно включают резервуар для хранения холодной воды под давлением на уровне первого этажа или в заводском помещении, где это возможно. Несмотря на то, что некоторые резервуары имеют защиту от ультрафиолета, лучше держать их в помещении.

Заводские помещения, как правило, содержат все службы, обеспечивающие функционирование дома, от резервуара для хранения горячей воды (обычно подключенного к солнечным тепловым панелям) и котла или теплового насоса до блока механизированной системы вентиляции.В этом контексте имеет смысл, чтобы резервуар для хранения холодной воды также был расположен в этой области, чтобы услуги были централизованы внутри дома.

Технические характеристики резервуара для хранения холодной воды очень важны, он должен быть изготовлен из нетоксичного полиэтилена высокой плотности, сертифицирован для использования с питьевой водой и иметь изоляционную рубашку для предотвращения / минимизации конденсации на внешней стороне резервуара. и поддон для сбора капель для защиты от любых протечек или перелива воды из резервуара, собирающегося на полу ниже.

Если у вас нет отличного давления воды, поступающей из водопровода, размещение резервуара для хранения холодной воды на первом этаже также означает, что подача воды ко всем приборам и арматуре должна быть откачиваемой, чтобы создать необходимое давление для приборов и т. Д. Насосные электрические душевые кабины могут быть установлены в каждом душе для повышения давления (и нагрева холодной воды), но это более громоздкая установка.

Насос, установленный на резервуаре для хранения холодной воды, должен иметь электронный контроллер для поддержания постоянного давления подачи к арматуре в зависимости от потребности в потоке.

Как и все насосы, во время работы часто возникает шум. Чтобы решить эту проблему, рассмотрите возможность использования погружного насоса, который находится в резервуаре для хранения холодной воды.

Существует несколько производителей резервуаров и насосных систем, которые могут предложить ряд различных резервуаров и объемов в зависимости от доступного пространства и требований к хранению в доме.


Прочитать позжеДобавить в избранноеДобавить в коллекцию

Резервуары для хранения холодной воды — специалисты по гигиене воды

Элли О’Ши, 18 июля, 2016 в блоге |

Резервуары для хранения холодной воды имеют различное применение; для обеспечения буфера для хранения воды на случай пикового спроса, для хранения подкачивающих насосов, для подачи питательной воды в калориферы и для образования воздушного зазора для предотвращения обратного потока в сеть.Однако за 20 лет проверки резервуаров для хранения холодной воды мы увидели настоящие ужасы. Таких, как эти:

Гадость, да ???

Прежде чем мы рассмотрим проблемы, которые могут возникнуть с резервуарами для хранения холодной воды, давайте посмотрим, что мы считаем характеристиками воды хорошего качества.

Что мы называем водой хорошего качества?

  • Температура холода 20 ° C
  • Очень низкая микробиологическая популяция
  • Измеряемый остаточный хлор, около 0.5 мг / л
  • Ясность
  • Без запаха

Что мы определяем как воду плохого качества?

  • Более высокие температуры, приближающиеся или превышающие 20 ° C
  • Высокая биологическая нагрузка
  • Видимый осадок на дне резервуара
  • Бугорки коррозии на болтах или других металлоконструкциях
  • Отложения биопленки на поверхности резервуара
  • Биопленка на поверхности воды
  • Пенистые отложения на верхнем уровне воды
  • Пониженный уровень свободного хлора по сравнению с поступающей водой

В самых крайних случаях вода может помутнеть, появиться запах и даже пузырьки газа.При влажной атмосфере в резервуарах и конденсате, который появляется на поверхности над уровнем воды, может образоваться плесень. Об этом также свидетельствует низкий уровень остаточного хлора и наличие спор плесени на внешней стороне резервуаров. В редких случаях плесень может образовываться и в воде.

Конструкция резервуара также может представлять риск для качества воды из-за:

  • Низкая текучесть из-за избытка производственных мощностей
  • Плохая циркуляция из-за расположения соединения
  • Тепловой эффект из-за низкой эффективности изоляции или высокой температуры
  • Коррозия металлоконструкций резервуара из-за использования нержавеющей стали более низкого качества или даже низкоуглеродистой стали
  • Вздутие или разрушение плохо изготовленных композитных ламинатов
  • Шероховатые поверхности, укромные уголки и трещины, идеально подходящие для биопленки
  • Утечки воды или воздуха, позволяющие проникновение загрязнений или паразитов

В большинстве новых домов вода будет подаваться непосредственно из городской сети, однако, поскольку в некоторых жилых домах все еще есть резервуары для хранения холодной воды, мы подумали, что сможем ответить на несколько вопросов, которые могут у вас возникнуть.

Безопасна ли хранимая вода для питья?

Во многих старых домах есть резервуары для хранения холодной воды на крыше или на чердаке. В большинстве случаев этот резервуар для хранения будет обеспечивать холодную воду в ванных наверху, но в некоторых домах все краны с холодной водой могут поступать из этого резервуара. Состояние этого бака может повлиять на качество воды. В идеале вы должны использовать только кран, подключенный к водопроводной сети, для питья, приготовления пищи или чистки зубов; однако, если ваша питьевая вода поступает из резервуара для хранения, ее можно будет безопасно использовать, если резервуар будет правильно спроектирован, правильно установлен и сохранен в хорошем состоянии.

Есть ли у меня резервуар для воды?

В старых домах кран на кухне, возможно, единственный кран, подключенный непосредственно к сети, если он не подключен к резервуару для воды. Однако в более новых домах, особенно с невентилируемыми системами отопления, все краны с горячей и холодной водой, скорее всего, будут подключаться непосредственно под давлением сети. Если вы не уверены, подключен ли кран к электросети, для быстрой проверки положите большой палец на выходное отверстие крана.Если вы можете удерживать всю воду большим пальцем при полностью открытом кране, то, скорее всего, кран подключен к резервуару, а не к сети. В случае сомнений вы можете обратиться к нам за помощью.

Мой бак в хорошем состоянии?

Если вы полагаетесь на резервуар для питьевой воды, он должен соответствовать следующим требованиям:

  • Не слишком большой, поэтому воду в баке часто пополняют пресной водой (250 литров вполне достаточно для большинства домов)
  • Изготовлен из разрешенных материалов; Традиционно резервуары делали из оцинкованного железа, и со временем они ржавели, что приводило к попаданию битов в воду или получению коричневого, желтоватого оттенка или металлического привкуса.В настоящее время резервуары изготавливаются из пластика (полиэтилена) и вряд ли вызовут проблемы, если они предназначены для питьевой воды и имеют плотно прилегающую крышку.
  • Имеет закрывающую свет крышку, плотно прилегающую и надежно закрывающуюся, чтобы птицы, паразиты и пыль не могли попасть в воду.
  • Имеет вентиляционные отверстия, включая перелив, которые закрыты, чтобы насекомые и частицы не могли попасть внутрь.
  • Изолирован, не подвержен воздействию солнечного света и не расположен вблизи каких-либо источников тепла, поэтому хранимая вода поддерживается как можно более холодной.
  • Периодические визуальные проверки, чтобы убедиться, что на дне резервуара нет накипи или отложений, а крышка и экраны надежно закреплены.
  • В общественных зданиях, на рабочих местах, в медицинских учреждениях и в социальных домах все резервуары для воды будут проверяться и очищаться в рамках мероприятий, необходимых для борьбы с легионеллой. Если вы арендуете свою недвижимость в частном порядке, то ответственность за эти проверки несет домовладелец.

Имейте в виду, что вода в баке испортится, если:

  •  на накопительной емкости нет крышки;
  •  вода становится теплой;
  •  накоплено слишком много воды и низкий оборот;
  •  резервуар изготовлен из неподходящего материала или футерован им;
  •  работы с резервуаром выполняет неквалифицированный специалист.

Если я подозреваю проблему, кто отвечает за ее устранение?

Владелец здания или управляющий объектами несет ответственность за все аспекты водопроводной системы и ее техническое обслуживание. Новые водопроводные системы, а также изменения и дополнения к более старым системам должны соответствовать правилам, известным как Правила водоснабжения, 1999 г.

Если вы арендатор, то ваш домовладелец или управляющий агент должен сообщить вам, поступает ли питьевая вода из хранилища, какие проверки и техническое обслуживание были проведены на цистерне с питьевой водой и какие пробы качества воды были взяты.Арендодатель или управляющий агент также должен иметь возможность предоставлять отчеты о проверках и результатах отбора проб.

Что делать, если я подозреваю, что вода небезопасна?

Вы можете связаться с одним из наших сотрудников, и мы сможем дать вам полную оценку рисков, чтобы обеспечить безопасность ваших систем водоснабжения!

Так что позвоните нам сейчас по телефону 01789 330830 или по электронной почте [email protected] , и мы сможем дать вам любой дальнейший совет или помочь с оценкой рисков.

Итак, теперь вы знаете о резервуарах для хранения холодной воды, почему бы не узнать о легионелле? Прочтите наш блог здесь, в разделе часто задаваемых вопросов о легионелле!

Легионелла и резервуары для хранения холодной воды |

Емкости для хранения легионеллы и холодной воды

Резервуары для хранения холодной воды могут подвергаться риску заражения бактериями Legionella по многим причинам. Ниже мы рассмотрим профилактику легионеллы в резервуарах для хранения холодной воды и то, что вы можете сделать, чтобы снизить риск в вашей системе водоснабжения.

Почему мы должны предотвращать появление легионеллы в резервуарах для хранения холодной воды?

Легионелла — это группа бактерий, обитающих в воде. Если эти бактерии присутствуют в резервуаре для хранения холодной воды (или водной системе), это может привести к болезни легионеров, лихорадке Понтиак или Lochgoilhead. Люди могут заразиться этой бактерией Legionella, вдыхая воздушные капли воды, которые затем могут перерасти в пневмонию. Будут ли бактерии процветать, зависит от условий в резервуаре для хранения холодной воды.Поэтому важно убедиться, что условия вашего резервуара для хранения холодной воды не позволяют бактериям размножаться.

Какие условия приводят к более высокому риску заражения легионеллой в резервуарах для хранения холодной воды?

Если не принять мер предосторожности для управления риском заражения легионеллой в резервуарах для хранения холодной воды, бактерии могут размножаться и распространяться, что создает серьезный риск для любого, кто пользуется системой водоснабжения.

Есть несколько факторов, которые могут привести к повышенному риску Legionalla в резервуарах для хранения холодной воды.Ниже мы рассмотрим эти риски и способы их предотвращения.

Контроль температуры

Бактерии Legionella процветают, размножаются и растут при температуре 20-45 ° C. Поэтому крайне важно, чтобы в вашем резервуаре для хранения холодной воды поддерживалась правильная температура. Температура вашего резервуара для хранения холодной воды должна быть ниже 20 ° C. Воду следует хранить и распределять при температуре ниже 20 ° C при любых погодных условиях и климате.

Застой воды

Поскольку резервуары для хранения холодной воды делают именно это (хранят воду), в них всегда будет наблюдаться определенный уровень застоя.Однако следует принять меры для ограничения застоя и предотвращения роста бактерий в этих конкретных условиях.

Во-первых, мы должны понять, почему требуется застой воды. Застой воды вреден, поскольку может привести к образованию отложений, которые питают бактерии Legionella. Регулярная чистка резервуара для воды — наиболее эффективная мера борьбы с застоявшейся водой. Однако его можно использовать в сочетании с другими профилактическими мерами, такими как регулярное использование резервуара для хранения холодной воды, регулярное обслуживание остальной части вашей системы водоснабжения и обеспечение того, чтобы резервуар для хранения воды не был слишком большим для требований здания.

Накипь и другие бактерии

Рост бактерий может быть побочным продуктом упомянутых выше проблем со стоячей водой, но это также может произойти со временем. Резервуары для хранения холодной воды очень подвержены образованию ржавчины, отложений и известкового налета. Это бактерии, которые питают бактерии Legionella, как упоминалось выше, создавая идеальную среду для развития Legionella. Как и в случае предотвращения застоя воды, также важно регулярно чистить резервуар для воды, чтобы минимизировать риск заражения легионеллой в резервуаре для хранения холодной воды.

Ржавчина

Как и на многих других единицах оборудования, детали и приспособления резервуара для хранения холодной воды со временем могут заржаветь. Так же, как известковый налет и другие бактерии, которые растут в резервуарах для хранения холодной воды, ржавчина, вызванная изношенными деталями, также может служить источником питания для бактерий легионеллы. В этом случае может помочь ремонт резервуара для хранения холодной воды.

Ремонт резервуара для холодной воды

Вместо того, чтобы заменять резервуар для хранения холодной воды, обычно более рентабельно отремонтировать существующий.Если вам нужна дополнительная информация о том, как лучше всего работать с резервуаром для хранения холодной воды, просто свяжитесь с нашей командой для получения дополнительной информации.

От замены резервуара для хранения холодной воды до испытания РПЗ …

Мы можем взять на себя все необходимые механические работы по гигиене воды на вашем предприятии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
