Внутренняя канализация: СНиП по монтажу водопровода

История внутренней канализации берет начало в Древнем Риме. Именно тут появились первые резервуары для сбора сточных вод, которые приходилось периодически очищать. С тех пор сантехнические достижения шагнули далеко вперед и современная внутренняя канализация обладает рядом качеств, гарантирующих удобство и комфорт проживания как в квартире, так и частном доме. Но для этого важно соблюдать правила монтажа, стандарты, закрепленные в СНиП и многие другие требования.

Современная канализационная система внутреннего назначения: определение, стандарты

Согласно СНиП, сети канализаций – внутренние системы устройств трубопроводов, отвечающие за отведение стоков от приборов технического использования и прочего оборудования. Предназначение внутренних канализационных сетей – отвод сливов, образованных в процессе жизнедеятельности человека, ведении хозяйственно-бытовой деятельности.

Правила СНиП регламентируют системы как самотечные сети, то есть с движением жидкости под влиянием силы тяжести без принудительного использования энергоресурсов.

Для предотвращения образования неприятного запаха в процессе слива, конструкция труб должна оснащаться гидравлическим затвором – сифоном, который минимизирует образование гидроудара и служит естественной преградой воздуху из канализационных сетей.

Регламент СНиП прописывает набор обязательных элементов, из которых состоит внутренняя канализация:

Рекомендуем к прочтению:

  • резервуар для слива сточных потоков;
  • установка для перекачки или очистки стоков;
  • сеть трубопроводов;
  • коллекторы;
  • система стояков;
  • трубы отводной линии.

Важно! В домах загородного типа не всегда туалет находится рядом с системой стояков, поэтому регламентом СНиП рекомендуется оснастить конструкцию насосом для принудительной перекачки сточных вод по сети трубопроводов.

Правила монтажа канализации

Установка внутренней канализации начинается с приобретения труб и фитингов в достаточном количестве. Также понадобятся обратные, воздушные фильтры (если элементы учтены в проекте). Кроме того, потребуется следующее оборудование:

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.
  1. ножовка по металлу;
  2. болгарка с диском для резки труб;
  3. набор труб с сечением 50 мм для монтажа трубопроводов слива;
  4. комплект труб сечения 110 мм, предназначенных для слива стоков от унитаза, биде;
  5. для системы стояков потребуются трубы диаметра 110 мм;
  6. чтобы осуществить крепление понадобятся муфты.

Важно! По СНиП монтаж отводного трубопровода производится с уклоном. Правила для труб сечения 50 мм – уклон 0,025 на 1м.п. минимум, 0,035 – стандарт. Для труб сечения 110 мм уклон 0,012 на 1 м.п. минимум, 0,02 – стандарт.

Монтаж канализационной системы – дело тщательное, долгое и требующее определенных знаний. Важно учитывать все нюансы, в частности, имеющуюся прокладку водопровода, сеть разводок и подключений.

При соблюдении параметров, установка внутренней канализации возможна своими руками, однако намного проще поручить дело профессионалам, хорошо понимающим, что такое внутренняя канализация, как при ее монтаже не задеть водопровод, совместить сеть с отстойниками и прочие подробности.

Перед началом работ в любом случае необходимо прочитать правила СНиП: «Внутренняя сеть трубопроводов и внутренняя канализация». При создании проекта должны учитываться все параметры монтажа канализационных сетей. Если проект составлен самостоятельно, не помешает показать его специалисту, чтобы уточнить правильность. Иначе возможны ошибки в закупе материала.

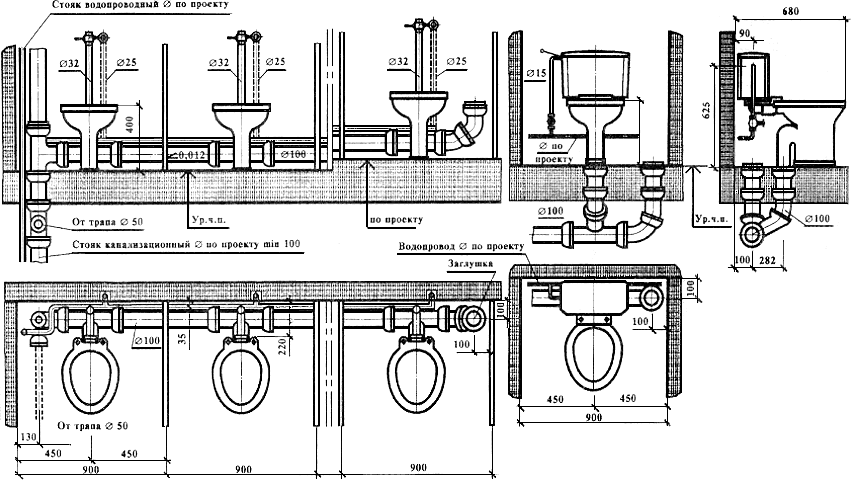

Монтаж внутренней канализации начинается с установки стояков. Система ничем не отличается от прокладывания водопровода: делается разметка, как это положено по плану, затем установка трубопроводов. Монтаж стояков должен осуществляться без перегибов в местах стыковки труб и строго в вертикальном положении.

Рекомендуем к прочтению:

Важно! Сеть трубопроводов проводится с укладкой труб раструбами вверх, начиная с подвала и одновременно подводя крепление и устраивая ревизии.

Ревизия

Ревизией называется фитинг, обеспечивающий доступ к местам трубопроводов, где есть риск образования заторов. Ревизия монтируется в сети канализации, а также водопровода, где образовывается угол, как правило, это начало стояков и конец системы внутренней канализации или водопровода. При организации длинного линейного трубопровода требования СНиП регламентируют установку фитингов с шагом не более 30 м. Если трубы стояков будут зашитыми, установка ревизии осуществляется с наличием смотрового люка, обязательном для обслуживания всей конструкции.

Важно! Стояк внутренней канализации обязательно заканчивается вентиляционным устройством, которое выводится на чердак или крышу. Правила СНиП категорически запрещают выводить вентиляцию канализационных конструкций в общий дымоход. Необходимо следить за отсутствием раструбов в местах наличия строительных элементов, например, в плитах перекрытия.

Монтаж отводных линий

Отводные линии прокладываются одновременно с устройством канализации. Необходимы элементы ко всем сантехническим приборам: ваннам, унитазам, биде. Обустраиваются линии посредством чугунных или пластиковых труб, при этом важно подобрать сечение равное диаметру выходного отверстия каждого сантехнического прибора.

Что касается длины отводной трубы, то лучше сделать ее достаточной, не менее 10 метров, причем угол наклона не должен затруднять свободный доступ потоков к стояку. При этом крепление раструбов должно быть в направлении против потока течения воды. Категорически запрещено резать фитинги, повороты стояков. А вот механическая обработка патрубков и основных элементов трубопроводов вполне допускается, важно лишь производить распил в направлении перпендикулярном осевому сечению трубы. Чтобы не оставлять заусениц, фаска обрабатывается напильником, это облегчит крепление и стыковку элементов, обрабатывать канализационные фрагменты машинным маслом нельзя, лучше воспользоваться специальными составами или обычным мыльным раствором.

Если все сделано правильно, внутренняя канализация будет работать без сбоев, засоров и прочих неприятностей.

Важно продумать крепление как отдельных элементов, так и монтаж всей конструкции, поэтому предварительное составление плана не повредит. Кроме того, на плане будут видны сети водопровода, основные узлы и элементы, которые необходимы для понимания структурных особенностей обустраиваемой канализации.

Важно! Канализационная система напрямую зависит от водопровода. Не стоит забывать золотое правило профессионалов: «водопровод сверху, канализация снизу». Прокладка конструкции слива поверх водопровода недопустима, даже если и водопровод и канализация укладываются в одной штробе. Кстати, если вы делаете прокладку обоих систем одновременно, то не придется штробить стену еще раз, что значительно удешевит работы и ускорит весь процесс.

Как определять качество выполненных работ.

Строительные Нормы и Правила «СНиП».

Все нормативы и правила монтажа, в данном пособии, преследуют одну цель:

~ Работоспособность
~ Долговечность
~ Безопасность
~ Взаимозаменяемость

Издание 1985 года, с 01.
01.2013 действует актуализированная редакция «СП-73.13330.2012 внутренние санитарно-технические системы зданий»

Я не стану выкладывать этот талмуд здесь, Вы можете ознакомиться с ним кликнув по картинке- скачается pdf файл. Изучим только основные, самые важные, нормы монтажа сантехнического оборудования:

5.1.9 Узлы санитарно технических систем должны быть испытаны на герметичность на месте их изготовления.

5.1.11 Выдержавшими испытания считаются узлы санитарно-технических систем на поверхностях и в местах соединения которых не появятся капли, пятна воды и не произойдет падения давления.

6.1.2 Вертикальные трубопроводы не должны откланяться от вертикали более чем на 2мм на 1м длины.

6.1.3 Не изолированные трубопроводы систем отопления, внутреннего горячего и холодного водоснабжения не должны примыкать к поверхностям строительных конструкций.

6.1.4 Средства крепления не следует располагать в местах соединения трубопроводов.

6.1.8 Санитарные и отопительные приборы должны устанавливаться по отвесу и уровню.

6.1.9 Гидростатическое (гидравлическое) или манометрическое (пневматическое) испытание трубопроводов при скрытой прокладке трубопроводов должно производиться до их закрытия с составление акта освидетельствования.

6.4.3 Радиаторы всех типов следует устанавливать на расстояниях не менее:
60 мм — от пола
50 мм — от нижних поверхностей подоконных досок
25 мм — от поверхности штукатурки стен.

6.4.17 Запорно-регулирующая арматура, контрольно-измерительные приборы и предохранительные устройства должны монтироваться в предусмотренных проектом местах обеспечивающих свободный доступ к ним.

7.3.5 Тепловое испытание систем отопления и теплоснабжения при положительной температуре воздуха должно производиться при температуре теплоносителя в подающих магистралях не менее 60 С. При этом все отопительные приборы должны прогреваться равномерно.

7.5.1 Испытания систем внутренней канализации и дренажных систем должны выполняться методом пролива воды путем одновременного открытия 75% санитарных приборов, подключенных к проверяемому участку в течении времени, необходимого для его осмотра.

Эти правила и их выполнение являются основными принципами монтажа санитарных систем. Не соблюдение данных инструкций может привести к серьезным последствиям. Все системы связанные с давлением и высокими температурами должны монтироваться только образованными специалистами.

Надеюсь эта информация поможет Вам грамотно проконтролировать и принять выполненные работы по монтажу сантехнических систем.

Монтаж внутренних санитарно-технических устройств. Требования безопасности.





УТВЕРЖДЕН

Заместителем Министра монтажных и специальных строительных работ СССР и введен в действие с 1. 01.87 г.

ИСПОЛНИТЕЛИ:

В.Н.Мальковский, С.А.Харланов

СОГЛАСОВАН

Министерство здравоохранения РСФСР

Начальник Главного санитарно-эпидемиологического управления Н.С.Титков

ЦК профсоюза рабочих строительства и промышленности строительных материалов

Заведующий отделом охраны труда А.Г. Зверев





Срок действия продлен до 2007г.

Основание ИУ ИПС

2002                  № 9с52





УДК 696.14.002.72: [658.382.3:006.ОЗб]                                                              Группа Ж 07



ОТРАСЛЕВОЙ   СТАНДАРТ



СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

ОСТ 36-100. 3.10-85

МОНТАЖ  ВНУТРЕННИХ  САНИТАРНО-ТЕХНИЧЕСКИХ УСТРОЙСТВ.   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Введен впервые

Заместителем министра монтажных и специальных строительных работ СССР срок введения установлен с 1 января 1987 г.

Настоящий стандарт распространяется на работы по монтажу систем центрального    отопления, теплоснабжения установок вентиляции и кондиционирова­ния воздуха (далее по тексту — теплоснабжения) с   температурой теплоносите­ля горячей вода не более 423 К (150°С) и водяного пара с температурой не более 403 К (130°С), внутреннего водопровода, горячего водоснабжения, кана­лизации, водостоков (далее по тексту — внутренние санитарно-технические устройства) строящихся и реконструируемых жилых,  общественных, производст­венных и вспомогательных зданий промышленных предприятий, а также котельных установок (далее по тексту — котельных) с водогрейными и паровыми котлами с давлением пара до 0,07 МПа (0,7 кгс/ см2) и температурой горячей вода до 388 К (115°С). Стандарт устанавливает требования безопасности.

Требования настоящего стандарта не распространяются на выполнение внут­ренних санитарно-технических устройств в подземных условиях (шахты, метро­политены, тоннели и др.). Перечень документов, на которые даны ссылки в тексте, приведен в обязательном приложении.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Работы по монтажу внутренних санитарно-технических устройств долж­ны проектироваться и выполняться в соответствий с требованиями государст­венных стандартов, норм и правил, утвержденных Госстроем СССР, Госгортехнадзором СССР, Госэнергонадзором, Минздравом СССР, Главным управлением по­жарной охраны МВД СССР, а также нормативных и нормативно-технических доку­ментов Минмонтажспецстроя СССР, технических условий на применяемые в процес­се строительства изделия, материалы, оборудование, приспособления, инстру­мент и средства малой механизации.

1.2. При выполнения работ по монтажу внутренних санитарно–технических устройств должны быть учтены следующие опасные и вредные производственные факторы по ГОСТ 12. 0.003-74:

движущиеся машины и механизмы; подвижные части производственного обо­рудования; передвигающиеся изделия, заготовки, материалы;

повышенная загазованность воздуха рабочей зоны;

повышенная или пониженная температура воздуха рабочей зоны;

повышенное значение напряжения в электрической цепи, замыкание кото­рой может произойти через тело человека;

недостаточная освещенность рабочей зоны;

острые кромки, заусенцы и шероховатость на поверхности заготовок, ин­струмента и оборудования;

расположение рабочего места на значительной высоте относительно по­верхности земли (пола).

1.3. Предельно допустимая концентрация вредных веществ, наличие которых возможно при монтаже внутренних санитарно-технических устройств, в воздухе рабочей зоны не должна превышать значений, приведенных в таблице.



Наименование вещества

Значение предельно–допустимой концентрации

мг/м3

Класс опасности

Бензин-растворитель (в пересчете на С)

100

4

Окись железа с примесью окислов марган­ца до 3%

6

4

Окись железа с примесью фтористых или 3-6% марганцевых соединений

4

4

Керосин (в пересчете на С)

300

4

Окись цинка

0,5

2



1. 4. Опасные зоны должны быть ограждены в соответствии с требования­ми ГОСТ 23407-78.

1.5. При выполнении работ по монтажу внутренних санитарно-технических устройств должны быть учтены требования санитарно-гигиенической оценки объекта (выделение вредных газов и мелкодисперсной пыли по ГОСТ 12.1.005-76 и повышенный уровень шума по ГОСТ 12.1.003-83).

1.6. На строительной площадке или в действующем цехе должно быть обес­печено соблюдение всеми работниками, занятыми на монтаже внутренних сани­тарно-технических устройств, правил внутреннего распорядка объекта, разра­ботанных в соответствии с типовыми правилами внутреннего распорядка для рабочих и служащих предприятий, учреждений и организаций, утвержденных Гос­комтрудом СССР 29 сентября 1972 г.

1.7. Предельные значения температур наружного воздуха, ж сжлы ветра. в данном климатическом районе, при которых   следует  приостанавливать про­изводство работ на открытом   воздухе и прекращать перевозку людей в нео­тапливаемых транспортных средствах, определяются в установленном порядке Исполкомами советов народных депутатов.



2. ТРЕБОВАНИЯ  БЕЗОПАСНОСТИ  К  ТЕХНОЛОГИЧЕСКИМ  ПРОЦЕССАМ

2.1. Монтаж внутренних санитарно-технических устройств следует вести только при наличии проекта производства работ.

2.2. Приступать к работам по монтажу внутренних санитарно-технических устройств следует после приемки здания или захватки под монтаж и согласо­вания с генеральным подрядчиком графика совмещенных работ.

2.3. Работы по монтажу внутренних санитарно-технических устройств не­обходимо выполнять так, чтобы предыдущая операция полностью исключала воз­можность производственной опасности при выполнении последующих.

2.4. При производстве окрасочных работ с применением ручных распыли­телей следует руководствоваться «Санитарными правилами при окрасочных ра­ботах с применением ручных распылителей» №991-72 Минздрава СССР.

2.5. Монтаж внутренних санитарно-технических устройств с лесов, под­мостей и площадок следует выполнять в соответствии с ГОСТ 12. 2.012-75 и ГОСТ 24258-80.

2.6. Работы в канализационных колодцах необходимо выполнять, применяя шланговые противогазы, при этом двое рабочих, находясь вне колодца, должны страховать непосредственных исполнителей работ с помощью канатов, прикреп­ленных к предохранительным поясам рабочих, находящихся в колодце.

2.7. Установку насосов, водоподогревателей и другого оборудования на фундаменты, кронштейны и другие опоры следует производить после затверде­ния бетона до  проектной прочности.

2.8. При выполнении электросварочных работ для защиты людей от опас­ного и вредного воздействия электрического тока, электрической дуги, электромагнитного поля, статического электричества, а также соблюдения правил пожарной и взрыво–пожарной безопасности следует выполнять требования ГОСТ 12.4.004-76, ГОСТ 12.3.003-75, ГОСТ 12.1.013-78, ГОСТ 12.1.019-79, ГОСТ 12.1.030-81, а также «Санитарных правил при сварке, наплавке и резке металлов» № 1009-73, утвержденных   Минздравом СССР.

2.9. В процессе производства электросварочных работ при низких темпе­ратурах (ниже -20°С) должны быть обеспечены условия, соответствующие требованиям строительных норм и правил, утвержденных Госстроем СССР.

2.10. При ручной сварке внутри емкостей и сварке крупногабаритных изделий следует применять местные отсосы.

2.11. Соединение оцинкованных стальных труб, деталей и узлов сваркой следует выполнять при условии обеспечения местного отсоса токсичных выделений или очистки цинкового покрытия на длину 20-30 мм с последующим покрытием наружной поверхности сварного шва и околошовной зоны краской.

2.12. Применять механизированный инструмент, приспособления и средст­ва малой механизации допускается только в соответствии с указаниями, при­веденными в паспорте.

2.13. Применять машины электрические (электрифицированный инструмент) следует с соблюдением требований ГОСТ 12.2.013-75 и настоящего стандарта.

2.14. При выполнении работ следует применять только исправный механи­зированный инструмент, приспособления и средства малой механизации.

2.15. При ведении работ вне помещений во всех случаях, а в помещении -в условиях повышенной опасности поражения работающих электрическим током необходимо применять ручные электрические машины П и Ш классов.

При работе с электрическими машинами П класса необходимо применять средства индивидуальной защиты, при наличии особо опасных условий пораже­ния работающих электрическим током следует пользоваться электрическими ма­шинами Ш класса по ГОСТ 12.2.007-75 с применением диэлектрических перчаток, галош и ковриков.

2.16. Электрические машины должны подвергаться периодической проверке в соответствии   с требованиями ГОСТ 12.1.013-78.

2.17. При выполнении газопламенных работ необходимо выполнять требо­вания СНиП Ш-4-80, а также «Санитарных правил при сварке, наплавке и рез­ке металла» № 1009-73, утвержденных Минздравом СССР.

2.18 Горелки, резаки, редукторы, вентили, шланги допускаются к экс­плуатации только в исправном состоянии. Длина шлангов для газопламенных работ должна быть не более 20-25 м. Применение дефектных шлангов, а также подмотка их   изоляционной лентой или другими материалами запрещается.

2.19. При работе с применением пороховых инструментов необходимо вы­полнять требования СНиП Ш-4-80, ГОСТ 12.1.003-83, ГОСТ 12.1.005-76.

2.20. Для предотвращения раскачивания или закручивания поднимаемого санитарно-технического оборудования или трубных узлов следует применять оттяжки и крюки.

2.21. Работы по монтажу санитарно-технических устройств разрешается производить только исправным инструментом. Гаечные ключи должны точно соот­ветствовать размерам гаек и болтов, не иметь сбитых скосов на гранях и заусенцев на рукоятке. Нельзя отвертывать или завертывать гайки ключом больших размеров (по сравнению с головкой) с подкладкой металлических плас­тин между гранями гайки и ключа, а также удлинять гаечные ключи путем при­соединения другого ключа или трубы.

2.22. При монтаже внутренних санитарно-технических устройств следует предусматривать приспособления и оснастку, а также места и способы крепле­ния страховочных канатов и   предохранительных поясов, обеспечивающих безо­пасное   производство работ на высоте.

2.23. Гидростатическое или манометрическое испытание внутренних сани­тарно-технических систем центрального отопления, теплоснабжения, внутрен­него водопровода, горячего водоснабжения и котельных следует проводить в соответствии со СНиН 3.05.01-85. Испытание необходимо проводить в присутствии мастера или производителя работ. С места испытания необходимо удалить пос­торонних лиц, а слесари, проводящие испытания, должны находиться в безопас­ных местах на случай выбивания радиаторных пробок, заглушек и т.д.

2.2.4. Предпусковую наладку санитарно-технического оборудования разре­шается производить после окончания монтажных работ, проверки электропровод­ки, натяжения   ремней, установки ограждений на движущиеся части в присутст­вии мастера или производителя работ и липа, ответственного за монтаж элект­рической части.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ПРОИЗВОДСТВЕННЫМ  ПОМЕЩЕНИЯМ И ПРОИЗВОДСТВЕННЫМ ПЛОЩАДКАМ, НА КОТОРЫХ ОСУЩЕСТВЛЯЕТСЯ МОНТАЖ

3. 1. Рабочие места и участки работ при монтаже внутренних санитарно-технических устройств в темное время суток должны быть освещены в соответст­вии с СН 81-80, утвержденными Госстроем СССР, и в соответствии с требования­ми СНиП П-4-79. Освещенность должна быть равномерной, без слепящего дейст­вия осветительных приборов на работающих. Производство работ в неосвещенных местах не допускается.

3.2. До начала работ по монтажу внутренних санитарно-технических уст­ройств места, опасные для работы и прохода людей, следует оградить, снаб­дить надписями и указателями, установить знаки безопасности по ГОСТ 12.4.026-76, а при работе в темное время суток обозначить световыми сигналами.

3.3. Для подъема и спуска рабочих на рабочие места при строительстве зданий высотой или глубиной 25 м и более необходимо применять пассажирские или грузопассажирские подъемники (лифты).

3.4. Запрещается подавать грузы в окна и монтажные проемы, сделанные

в стенах зданий, при отсутствии специальных выносных приемных площадок, рассчитанных на массу доставляемого груза. Площадка должна иметь ограждение.

3.5. Площадка для складирования должна быть спланирована, иметь уклоны для стока вода, а в зимнее время очищаться от снега.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ИСХОДНЫМ МАТЕРИАЛАМ, ЗАГОТОВКАМ И ИЗДЕЛИЯМ

4.1. Изделия заводов монтажных заготовок, поставляемые на объекты монтажа, должны соответствовать требованиям нормативно-технической документации.

Изделия не должны иметь перекосов,  заусенцев и других дефектов, ко­торые затрудняют монтажные работы и могут привести к травмам работающих с ними слесарей-сантехников.

4.2. Полимерные материалы и изделия из них должны применяться в соответствии с перечнем, утвержденным Минздравом СССР. При использовании таких материалов и изделий из них необходимо руководствоваться паспортами на них и надписями на таре, в которых они находились. Импортные полимерные материалы и изделия из них допускается применять только по согласованию с органами Государственного надзора и при наличии утвержденной в установленном порядке инструкции по их применению.

5. ТРЕБОВАНИЯ  БЕЗОПАСНОСТИ К  РАЗМЕЩЕНИЮ ПРОИЗВОДСТВЕННОГО ОБОРУДОВАНИЯ И ОРГАНИЗАЦИИ РАБОЧИХ МЕСТ

5.1. Эксплуатация строительных машин (подъемных механизмов, средств малой механизации), включая техническое обслуживание, должна осуществлять­ся в соответствии с требованиями СНиП Ш-4-80 и инструкций заводов-изготови­телей. Кроме того,  эксплуатация грузоподъемных механизмов должна произво­диться с учетом «Правил устройств и безопасной эксплуатации грузоподъемных кранов», утвержденных Госгортехнадзором СССР 30 декабря 1969 г.

5.2. Места выполнения электросварочных работ открытой дугой должны быть ограждены с помощью несгораемых ширм, щитов и т.п.

5.3. При производстве электросварочных работ на открытом воздухе над установками и сварочными постами следует сооружать навесы из несгораемых материалов. При отсутствии навесов электросварочные работы на время дождя или снегопада должны быть прекращены.

5.4. Для предохранения от падающих при электросварке капель расплав­ленного металла и шлака под местом сварки в местах прохода людей необходи­мо устанавливать плотный помост, покрытый листами кровельного железа или асбестового картона.

5.5. При монтаже внутренних санитарно-технических устройств (водосточ­ных воронок, вытяжных труб и др.) на кровлях с уклоном более 200, а также независимо от уклона на мокрых и покрытых инеем или снегом кровлях рабочие должны применять предохранительные пояса, также трапы шириной не менее 0,3 м с поперечными планками для упора ног. Трапы во время работы должны быть закреплены.

5.6. Установка газогенераторов и баллонов в местах скопления людей, в местах проездов, неосвещенных местах и подвалах, где возможно выделение лег­ковоспламеняющихся веществ или веществ, образующих о ацетиленом самовзрываю­щиеся смеси, а также в работающих котельных около мест забора воздуха комп­рессорами и вентиляторами, мест установки газовых калориферов и на расстоя­нии ближе 1 м от тепловых и электрических приборов не разрешается.

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ХРАНЕНИЮ, ТРАНСПОРТИРОВАНИЮ МАТЕРИАЛОВ И ОБОРУДОВАНИЯ

6.1. Погрузочно-разгрузочные работы следует выполнять в соответствии с требованиями ГОСТ 12.3.002-75, ГОСТ 12.3.009-76, ОСТ 36-28-78 и настоя­щего стандарта.

6.2. При загрузке и выгрузке санитарно-технических заготовок, радиа­торов и других материалов следует применять контейнеры и другие виды тары.

6.3. Складирование и хранение материалов, конструкций и оборудования должны осуществляться в соответствии с требованиями стандартов или техни­ческих условий на материалы, изделия и оборудование. При хранении и   скла­дировании труб следует руководствоваться требованиями ГОСТ 10692-80.

6.4. Подача материалов, санитарно-технических заготовок и оборудова­ния на рабочие места должна осуществляется в технологической последователь­ности, обеспечивающих безопасность работ. Необходимо следить за правильным размещением оборудования и заготовок на перекрытиях, избегая их сосредото­чения и не превышая допускаемых нагрузок на перекрытия.

6.5. Зона складирования заготовок и санитарно-технического оборудова­ния на строительной площадке должна быть ограждена и находиться в зоне дейст­вующего грузоподъемного крана.

6.6. Лакокрасочные и другие материалы, выделяющие взрывоопасные или вредные вещества, разрешается хранить на   рабочих местах в количествах, не превышающих сменной потребности. Такие материалы следует хранить в плотно закрытой таре в соответствии с ГОСТ 12.3.005-75.

6.7. Между штабелями на площадках должны быть предусмотрены проходы шириной не менее 1 м и проезды, ширина которых зависит от габаритов транс­портных и погрузочно-разгрузочных средств.

6.8. Газовые баллоны необходимо предохранять от ударов и действия пря­мых солнечных лучей, а также удалять от отопительных приборов на расстоя­ние не менее 1 м.

6.9. Газовые баллоны следует хранить в специальных сухих проветривае­мых помещениях в соответствии с требованиями «Правил устройства и безопас­ной    эксплуатации сосудов, работающих под   давлением», утвержденных Госгортехнадзором СССР 19 мая 1970 г. с дополнениями от 25 декабря 1973 г.

6.10. Перемещение газовых баллонов необходимо осуществлять на спе­циальных тележках, в контейнерах и других устройствах, обеспечивающих устойчивое полевение баллонов.

6.11. Замерзшие ацетиленовые генераторы следует отогревать горячей водой или паром.

6.12. По окончании работы переносные ацетиленовые генераторы следует освобождать от карбида кальция с последующим удалением его в специально отведенные места.

6.13. При эксплуатации, хранении и перемещении кислородных баллонов должны быть обеспечены меры против соприкосновения баллонов и рукавов со смазочными материалами, а также с одеждой и обтирочными материалами, имеющими следы масел.

7. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ВЫПОЛНЕНИЮ РАБОТ В УСЛОВИЯХ ДЕЙСТВУЮЩИХ ПРОИЗВОДСТВ

7.1. Действующими цехами называются цехи, в которых введен эксплуатационный режим и в которых санитарно-технические устройства или установки сданы в эксплуатацию или находятся в процессе комплексного опробования.

7.2. Перед началом работ на территории действующего предприятия или цеха должен быть оформлен акт-допуск в соответствии со СНиП Ш-4-80.

7.3. Перед началом работ в местах, где имеется или может возникнуть производственная опасность (вне связи с характером выполнения работы), ответственному исполнителю работ необходимо выдавать наряд-допуск на произ­водство работ повышенной опасности по форме согласно приложению 4 СНиП Ш-4-80.

7.4. Производить врезки и выполнять сварочные работы при осуществлении ремонта оборудования, металлоконструкций и трубопроводов, в которых ранее находились взрывоопасные горючие и ядовитые вещества, запрещается.

7.5. Переносные лестницы должны соответствовать требованиям ГОСТ 12.2.012-75.

8. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ПЕРСОНАЛУ, ДОПУСКАЕМОМУ К УЧАСТИЮ В ПРОИЗВОДСТВЕННЫХ ПРОЦЕССАХ

8.1. Обучение и проведение инструктажей по технике безопасности сле­дует проводить в соответствии с требованиями ГОСТ 12.0.004-79 и настоящего стандарта.

8.2. К самостоятельным верхолазным работам по монтажу внутренних санитарно-технических устройств в соответствии со СНнП Ш-4-80 допускаются лица (рабочие и инженерно-технические работники) не молохе 18 лет, прошедшие медицинский осмотр, имеющие стаж верхолазных работ не менее одного года, прошедшие обучение безопасным методам работы, получившие соответствующее удостоверение и имеющие тарифный разряд не ниже третьего.

8.3. К электросварочным работам следует допускать лиц, прошедших обу­чение, медицинский осмотр, инструктаж и проверку знаний правил безопасной работы в соответствии с требованиями ГОСТ 12.1.013-78.

8.4. К работе с ручными электрическими машинами (электрифицированный инструмент) допускаются лица, прошедшие производственное обучение и имеющие первую квалификационную группу по технике безопасности.

8.5. К работа с пороховыми инструментами в соответствии с ВСН 410–80

ММСС СССР

допускаются рабочие не моложе 18 лет, проработавшие на .данном производстве не менее 3 лет, имеющие квалификацию не ниже четвертого разряда, прошедшие медицинский осмотр, специальное обучение и имеющие удостоверение на право пользования монтажным пистолетом.

8.6. Перед началом работ рабочий, применяющий монтажный пистолет, и подсобные рабочие должны быть обеспечены каской, маской из небьющегося стекла, противошумными наушниками и кожаными перчатками.

8.7. При эксплуатации монтажных пистолетов допускается производить не более 100 выстрелов в смену.

После 1 часа работы следует устраивать 20-минутный перерыв.

8.8. Поднимать и устанавливать санитарно—техническое оборудование на фундаменты, кронштейны или площадки следует с помощью автомобильных или других кранов, домкратов и талей соответствующей грузоподъемности только с разрешения мастера или производителя работ. Эти операции должны выполнять рабочие не моложе 18 лет, обученные безопасным методам труда и имею­щие удостоверение на право управления грузоподъемным оборудованием.

8.9. Запрещается допускать на работы лиц в нетрезвом состоянии; удалять их с территории строительной площадки следует с составлением акта по форме, установленной Минмонтажспецстроем СССР и ЦК профсоюза.

8.10 Газовые баллоны разрешается перевозить, хранить, выдавать и получать только лицам, обученным обращению с ними.

9.  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ СРЕДСТВ  ЗАЩИТЫ РАБОТАЮЩИХ

9.1. Лица, находящиеся на строительной площадке, обязаны иметь средства индивидуальной защиты в соответствии с ГОСТ 12.4.011-75.

9.2. Выдачу, хранение и использование спецодежды, спецобуви и других средств индивидуальной защиты необходимо осуществлять в соответствии с «Инструкцией о порядке обеспечения рабочих и служащих спецодеждой, опецобувью и другими средствами индивидуальной защиты» №100/П-9 , утвержденной Госкомтрудом и ВЦСПС 24.05.1983 г.

9.3. При работе на высоте слесари-сантехники должны пользоваться предохранительными поясами по  ГОСТ 12.4.089-80 и ТУ 36-2103-82.

9.4. При работе с монтажным поршневым пистолетом необходимо соблюдать следующие правила техники безопасности: работать только с исправным пистолетом, применять комплектные защитные средства — очки, противошумные наушники, перчатки и каску. При работе на высоте следует прикреплять пис­толет к поясу на специальный ремень, исключающий падение пистолета.

9.5. Рабочие и служащие, получающие средства индивидуальной защиты (противогазы, предохранительные пояса, каски и др.), должны быть обучены правилам пользования ими.

10. МЕТОДЫ КОНТРОЛЯ ВЫПОЛНЕНИЯ ТРЕБОВАНИЙ  БЕЗОПАСНОСТИ

10.1. Контроль и осмотр средств индивидуальной и коллективной защиты, используемых при монтаже внутренних санитарно-технических устройств, долж­ны проводиться ответственным лицом из инженерно-технических работников, назначенных администрацией, в сроки и в соответствии с требованиями нормативно-технической документации на данные средства защиты.

10.2. Контроль за состоянием электрооборудования и его безопасной эксплуатацией должен обеспечиваться администрацией строительно-монтажной организации в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей»,  «Правил техники безопасности при эксплуа­тации электроустановок потребителей» и «Правил устройства электроустановок», утвержденных Госгортехнадзором, Минэнерго СССР 20 февраля 1976 г.

10.3. Контроль за исправным состоянием и безопасной эксплуатацией следует осуществлять:

оборудования, зарегистрированного органами Госгортехнадзора СССР — в соответствии с требованиями «Правил устройства и безопасной эксплуатации грузоподъемных кранов», утвержденных Госгортехнадзором СССР;

монтажной оснастки — в соответствии о ГОСТ 24259-80;

средств подмащивания — в соответствии с ГОСТ 84258-80;

машин строительных и дорожных — в соответствии с   ГОСТ 12.2.011-75.

10.4. Проверка состояния воздушной среда в рабочей зоне осуществляется путем определения концентрации вредных веществ в соответствии с ГОСТ 12.1.005-76 силами санитарных служб предприятия (промышленно-санитарной лаборатории, медсанчасти) или района (города) — районной или городской санитарно-эпидемиологической станции.

Организация таких проверок должна осуществляться и контролироваться в действующих цехах администрацией предприятия, а в других случаях — руководством строительно-монтажной организации.



ПРИЛОЖЕНИЕ

Обязательное

ПЕРЕЧЕНЬ ДОКУМЕНТОВ,  НА КОТОРЫЕ ДАНЫ ССЫЛКИ

СНиП Ш-4-80

Строительные нормы и правила

ГОСТ 12.3.003-75

ССБТ. Работы электросварочные. Общие требова­ния безопасности

ГОСТ 12.0.003-74

ССБТ. Опасные и вредные производственные факто­ры. Классификация

ГОСТ 23407-78

Ограждения инвентарных строительных площадок и участков производства строительно-монтажных работ. Технические условия

ГОСТ 12.1.005-76

ССБТ. Воздух рабочей зоны. Общие санитарно-ги­гиенические требования

ГОСТ 12.1.003-83

ССБТ. Шум. Общие требования безопасности

ГОСТ 12.1.013-78

ССБТ. Строительство.  Электробезопасность. Общие требования

ГОСТ 12.0.004-79

ССБТ. Организация обучения работающих безопасности труда. Общие положения

ГОСТ 12.4.089-80

ТУ 36-2103-82

ССБТ. Строительство. Пояса предохранительные. Общие технические требования

ГОСТ 12.2.013-75

Машины ручные электрические. Общие требования

ГОСТ 12.4.026-76

Предупреждающие знаки

СНиП 3.05.01-85

Внутренние санитарно-технические системы

ГОСТ 12.2.012-75

Приспособление по обеспечению безопасного про­изводства работ. Общие требования

ГОСТ 12.1.030-81

Электробезопасность. Защитное заземление. Зануление

ГОСТ 12.1.019-79

Электробезопасность. Общие требования

ГОСТ 12.4.004-76

Респираторы фильтрующие противогазовые РПГ-67

ГОСТ 12.2.007-75

Изделия электротехнические. Общие требования безопасности

СН 81-80

Инструкция по проектированию электрического освещения строительных площадок

СНиП П-4-79

Нормы проектирования. Естественное и искусствен­ное освещение

ГОСТ 12.3.002-75

Процессы производственные. Общие требования бе­зопасности

ГОСТ 12.3.009-76

Работы погрузочно-разгрузочные. Общие требова­ния безопасности

ОСТ 36-28-78

ССБТ. Процессы производственные. Такелажные ра­боты. Общие требования безопасности

ГОСТ 10692-80

Трубы стальные, чугунные и соединительные части к ним. Маркировка, упаковка, транспортирование и хранение

ГОСТ 12.3.005-75

Работы окрасочные. Общие требования безопасности

ГОСТ 12.4.011-75

Средства защиты работающих. Классификация

ГОСТ 12.2.011-75

Машины строительные и дорожные. Общие требования безопасности

ГОСТ 24259-80

Оснастка монтажная для временного закрепления

и выверки конструкции зданий. Классификация и общие технические требования

ВСН 410-60

ММСС СССР

Инструкция по применению пороховых инструментов при производстве монтажных и специальных строительных работ

ГОСТ 24258-80

Средства подмащивания. Классификация и общие технические требования



        ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ



Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер документа

Входящий  № сопроводительного документа и дата

Подпись

Дата

Сроки введения изменений

измененных

замененных

новых

аннулированных

























Нормативная документация, правила и СНиП по опрессовке системы отопления

 Краткие выдержки из нормативной документации, правила и СНиП по опрессовке отопления.

Анализируя статистику задаваемых Вами вопросов и понимая то, что многие вопросы по опрессовке системы отопления для большинства нашей аудитории остаются непонятными для Вас мы решили сделать выборку из необходимых пунктов и Правил опрессовки, утвержденным Министерством Топлива и Энергетики РФ и СНиП.

Все СНиП и правила содержат информацию более чем на 100 страниц, в которых порой сложно разобраться, поэтому чтобы облегчить задачу для Вас, чтобы можно было посмотреть, а при необходимости сослаться на нужный пункт конкретного нормативного документа, мы обработали применяемые нормативные документы и в кратком виде выложили на сайт. Пояснения к Правилам и СНиП можно посмотреть в статье: «Нормы и правила проведения опрессовки системы отопления»

1.Правила технической эксплуатации тепловых энергоустановок.

Разработано и утверждено Министерством Топлива и Энергетики Российской Федерации. № 115 от 24.03.2003г.

п. 9.2 Системы отопления, вентиляции, кондиционирования, горячего водоснабжения.

Гидравлические испытания оборудования тепловых пунктов и систем отопления следует производить раздельно.
Тепловые пункты и системы отопления должны испытываться не реже одного раза в год, пробным давлением равным 1,25 рабочего давления на вводе теплосети, но не менее 0.2 Мпа (2 кгс/см2).

9.2.11 Для защиты от внутренней коррозии системы отопления должны быть постоянно заполнены деаэрированной, химически очищенной водой.

9.2.12 Испытания на прочность и плотность оборудования систем проводятся ежегодно после окончания отопительного сезона для выявления дефектов, а также перед началом отопительного периода после окончания ремонта.

п.9.2.13 испытания на прочность и плотность водяных систем отопления проводятся пробным давлением, но не ниже:

— Элеваторного узла, водоподогреватели систем отопления, горячего водоснабжения- 1МПа (10кгс/см2 или 10Ати.)

— Системы отопления с чугунными отопительными приборами, стальными штампованными радиаторами — следует принимать 0,6 Мпа (6 кгс/см2 или 6Ати)

— системы панельного и конвекторного отопления — 1,0 Мпа (10 кгс/см2 или 10Ати).

— Для калориферов систем отопления и вентиляции – в зависимости от рабочего давления, устанавливаемого техническими условиями завода — изготовителя.

-Минимальная величина пробного давления при гидравлическом испытании должна составлять 1,25 рабочего давления, но не менее 0,2 Мпа (2 кгс/см2 или 2Ати).
Испытания трубопроводов проводится в следующем порядке следует выполнять с соблюдением следующих основных требований:

  • испытательное давление должно быть обеспечено в верхней точке (отметке) трубопроводов; температура воды при испытаниях должна быть не выше 45°С, полностью удаляется воздух через воздухоспускные устройства в верхних точках;
  • давление доводится до рабочего и поддерживается в течении времени, необходимого для осмотра всех сварных и фланцевых соединений, арматуры, оборудования, приборов, но не менее 10 минут;
  • если в течение 10 мин не выявлены какие-либо дефекты, давление доводится до пробного.

Давление должно быть выдержано в течение 15 минут и затем снижено до рабочего. Падение давления фиксируется по контрольному манометру.

Системы считаются выдержавшими испытания, если во время их проведения:

— не обнаружены «потения» сварных швов или течи из нагревательных приборов, трубопроводов, арматуры и прочего  оборудования.

— при испытаниях на прочность и плотность водяных и паровых систем теплоснабжения в течении 5 мин падения не превышает 0,02 Мпа (0,2 кгс/см2 или 0,2Ати).

— при испытаниях на прочность и плотность систем панельного отопления в течении 15 мин падения не превышает 0,01 Мпа (0,1 кгс/см2 или 0,6Ати).

— при испытаниях на прочность и плотность систем горячего водоснабжения в течении 10 мин падения не превышает 0,05 Мпа (0,5 кгс/см2 или 0,5Ати).

— при испытаниях на прочность и плотность систем пластмассовых трубопроводов в течении 30 мин падения не превышает 0,06 Мпа (0,6 кгс/см2 или 0,6Ати).

Результаты проверки оформляются Актом проведения испытаний на прочность и плотность.

Если результаты испытаний на прочность и плотность не отвечают указанным условиям, необходимо выявить и устранить утечки, после чего провести повторные испытания системы.

При испытаниях применяют пружинные манометры класса точности не ниже 1,5 с диаметром не менее 160мм, с ценой деления 0,01 Мпа (0,1 кгс/см2 или 0,1Ати).

2. СНиП 3.05.01-85 «Внутренние санитарно- технические системы»

4.6. Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2 (2Ати)) в самой нижней точке системы.

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

3. СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»

4.4.8 Гидравлические испытания водяных систем отопления должны производиться при положительной температуре в помещениях здания.

Системы отопления должны выдерживать без разрушения и потери герметичности пробное давление воды, превышающее рабочее давление в системе в 1,5 раза, но не менее 0,6 МПа.
Величина пробного давления при гидравлическом испытании систем отопления не должна превышать предельного пробного давления для установленных в системе отопительных приборов, оборудования, арматуры и трубопроводов.

нормы и правила для санитарных систем

СНиП (строительные нормы и правила) для внутреннего водопровода и канализации зданий — это документ, содержащий все необходимые правила монтажа и эксплуатации водопроводных систем в жилых объектах и на производственных предприятиях. Он также указывает, какими техническими характеристиками должны обладать комплектующие для монтажа подобных сетей.

Проектирование и монтаж канализационных и водопроводных систем должно осуществляться согласно строительным нормам и правилам

Основные положения

Согласно пункту 1.1 по СНиП — этим правилам подчиняются все виды водопроводных и канализационных сетей.

Внутренний водопровод — это конструкция из труб и устройств, которая производит и регулирует подачу воды по трубам к сантехническим приборам. Обеспечивает непрерывную поставку воды в одно или несколько зданий и обладает общим устройством водоизмерения.

Наружный водопровод — проходит (в отличие от внутреннего) снаружи зданий.

Внутренняя канализация — совокупность труб и специализированных приспособлений, которые производят транспортировку сточных и дождевых вод от сантехнических приборов в наружную сеть.

По СНиП, водопроводы и канализации должны присутствовать в зданиях любых типов: жилых с разным количеством этажности, производственных цехах, общественных объектах различного назначения (если эти здания находятся в пределах обслуживания канализационных систем).  Районы, которые располагаются вне зон обслуживания, могут быть оборудованы люфт-клозетами и выгребными ямами. На этот счёт есть свои ограничения, с которым можно ознакомиться в пункте 1.6  СП (свода правил) «внутренний водопровод и канализация».

Помимо этого, трубы, а также специальное оборудование и материалы, которые применяются при строительстве и ремонте водопроводов и канализационных конструкций, должны соответствовать всем нормам и госстандартам.

Внутренний водопровод — это система, расположенная в помещении, к ней присоединяются устройства-потребители

Показатели и характеристики транспортируемой воды

Качество воды является очень важным параметром, ведь от него зависит, в первую очередь, здоровье людей. Поэтому этим пунктом не стоит пренебрегать ни в коем случае. Свойства воды  должны соответствовать необходимым параметрам по ГОСТ 2874–82*. Вода, используемая на производстве с технической целью, «подчиняется» специальным технологическим требованиям, отличным от бытовых запросов, но и их не стоит игнорировать.

Показатели температуры горячей воды, подающейся для различных целей в жилые дома, должны быть не ниже 60 °С в водопроводах, которые присоединены к открытому комплексу теплоснабжения. Для водопроводов с закрытыми конструкциями эта норма составляет не ниже 50°С, а также не выше 75 °С в обоих вышесказанных случаях.

В зданиях, которые оборудованы как детские учреждения дошкольного типа, температура горячей воды для санитарно-гигиенических нужд не должна быть выше уровня 37 °C.

Важно! Расчёты в системах водопоставок и канализационных сетях отвода должны осуществляется с учётом количества пользователей, чтобы удовлетворять нужды каждого потребителя.

Холодные водопроводы

По пункту 4.1 СНиП, конструкции внутреннего водопровода, расположенные в жилых домах, на предприятиях (сюда относятся и противопожарные системы), обязаны состоять из:

  • входящих в здание частей;
  • специальных водоизмерительных узлов;
  • разводящей системы в зависимости от типа здания;
  • стояков;
  • арматуры разных типов и т. д.

И внутренний, и наружный водопровод оснащают запорной арматурой — кранами и вентилями

Помимо этого, по СНиП наружные водопроводы должны прокладываться вне помещений и соответствовать необходимым нормам и техническим характеристикам. Для защиты такие трубопроводы должны оснащаться изоляцией. В некоторых случаях в систему внутреннего трубопровода необходимо включать насосные приспособления и запасные ёмкости.

Выбор водопровода и его комплектующих является важным пунктом и производится строго по техническим и санитарным нормам.

Пункт 4.4 включает в себя положение, по которому функциональные части трубопроводной системы должны соответствовать всем нормам и техническим характеристикам, а также обязаны быть устойчивыми к коррозийным воздействиям и отложению солевых масс, чтобы аппаратура и комплектующие трубопровода не выходили из строя через короткие сроки эксплуатации. Помимо этого, трубопроводы подлежат проверкам, профилактическим осмотрам и необходимым ремонтным мероприятиям в зависимости от состояния.

Противопожарный водопровод рекомендуется, как правило, объединять с питьевыми или производственными системами, если тип здания позволяет это сделать.

Важно! Объединение хозяйственных, жилых водопроводов с производственными категорически запрещается.

Очень важно при проектировании трубопроводов холодного типа учесть показатели шума. Особенно это относится к жилым объектам.

Горячие водопроводы

Жилые постройки в обязательном порядке должны иметь центральные системы водоснабжения. Объёмы поставляемой в них воды должны соответствовать всем необходимым условиям. Запрещено соединять системы горячего водоснабжения, транспортирующие питьевую воду с трубопроводными системами, которые подают воду для заводских и прочих производственных целей.

В жилых комплексах (по пункту 5.7), высота которых превышает 4 этажа, нужно соединять группы стояков в узлы, подключая их к сборному трубопроводу. В секционные узлы кооперируют от 3 до 7 стояков.

Обратите внимание! На предприятиях разрешается предусматривать подачу горячей воды на технические и хозяйственно-питьевые нужды одновременно, если это не противоречит техническим условиям.

СП оговаривает необходимость теплоизолирования некоторых типов трубопроводов ГВС

В зданиях с высотой постройки менее 4 этажей подключение водоразборных приборов к стоякам и трубопроводам запрещается (пункт 5.9). В сёлах и посёлках установка водопроводов должна проводиться с учётом особенностей региона и экономических возможностей, а также технических порядков.

Внутренние водопроводы, транспортирующие горячую воду

Водопроводные магистрали, по которым осуществляется транспортировка горячей воды или, в некоторых случаях, пара, должны устанавливаться с соблюдением всех технических норм.

Следуя пункту 9.15, приборы, которые выводят воздух, нужно устанавливать в верхних частях водопроводов горячего типа. А также выпуск воздуха может осуществляться водоразборными устройствами. В нижних частях систем устанавливаются, как правило, спускные приспособления. Если в нижней части трубопровода устанавливается водоразборное устройство, то спускная аппаратура не требуется. Термоизоляция таких труб проводится для различных типов магистралей. Стояки также следует размещать с учётом изоляции. Её слой не должен быть меньше 10 мм.

Сети внутренних (холодных) водопроводов

Встречаются тупики и кольцевые водопроводные системы. В тупиковых разрешено на время прекращать поставку воды. Количество пожарных установок в таких водопроводных конструкциях, соответственно с необходимыми параметрами, должно быть количеством до 12 (пункт 9.1).

Кольцевые системы обязательно должны иметь два соединения с наружной сетью, если наблюдается хотя бы один из пунктов: постройки с количеством пожарных систем выше 12, жилые конструкции с количеством квартир больше, чем четыреста, большие клубы со сценой, кинотеатры с числом посадочных мест, превышающих триста, бани, рассчитанные на двести и более посетителей.

Если вводы, соединяющие водопровод с наружной кольцевой системой, присоединяются к разным частям водопровода, то их необходимо оснастить всем необходимым оборудованием (задвижками, вентилями). Вводы обязаны иметь выход на разные участки. Состыковка с одним и тем же участком является нарушением норм.

Для обеспечения нормального напора воды и бесперебойной ее подачи система водоснабжения может оснащаться насосами

Если для увеличения давления и напора воды в трубопроводе нужна установка насоса, то производить её необходимо с учётом всех требуемых технических правил. Вводы трубопроводной системы соединяются перед насосом с монтажом специальной задвижки. Обратные клапаны, являются приспособлениями, которые регулируют поток транспортируемой по трубам воды.

Примечание! Если трубопроводная конструкция не оснащена измерительными приспособлениями, то в таких случаях монтаж клапанов не является необходимостью.

По пункту 9.5 промежутки между питьевой и канализационной магистралью должны соответствовать всем техническим параметрам. По правилам эти расстояния не могут быть меньше 1,5 м. Отступ между трубопроводом и остальными поверхностями в помещениях не может быть менее, чем 0,2 м.

Установка водопроводных магистралей, как правило, проводится в подвалах или на технических этажах. Если в здании не предусмотрен цоколь или чердак, монтаж осуществляется под полом первого этажа, или же под потолком верхнего этажа постройки. Стояки прокладываются в шахтах. В зданиях, которые имеют повышенные требования к строительным нормам, может применяться скрытая установка водопроводов. Стальные трубопроводы, которые соединяются с применением резьбы, запрещается использовать при скрытой установке. Отделку стен после монтажа трубопроводов выполняют с помощью штукатурки.

Коллекторная система — в ней все необходимые запорные приспособления располагаются на входе в квартиру. Особенностью такой системы является то, что ответвления труб на разные нужды идёт от единой системы, расположенной в одном месте. Разрешается применять такую схему в жилых помещениях.

По пункту 9.9 СНиП монтаж внутренних сетей водопроводов и канализаций, которые подпадают под описание предприятий, должен проходить по всем необходимым критериям норм. Система должна быть установлена открыто. Трубы, которые подают техническую воду к устройствам, разрешается прокладывать под полом.

Согласно правилам, труба, подающая горячу воду, должна располагаться выше «холодной» ветки

Нельзя располагать холодные и горячие трубопроводы близко друг к другу без термоизоляции. Трубы, переносящие холодную воду, подлежат установке ниже труб с горячей водой. Также при монтаже труб должен учитываться угол наклона и конденсация влаги на их поверхностях.

Если температура в помещении, где расположен трубопровод, ниже необходимого показателя в 2 °С, то следует это учесть. Находясь в помещении с такой температурой, трубы могут замёрзнуть, поэтому необходимо оснастить их специальной изоляцией, которая предотвратит переохлаждение.

Обратите внимание! Газо- или водонаправляющая конструкция, расположенная снаружи здания, называется (в соответствии с СП) наружным трубопроводом и разделяется на три категории по своей надёжности.

Противопожарные водопроводы

Все расчёты по устройству противопожарного водопровода и необходимым критериям расхода воды указываются в таблицах СНиП для внутренних водопроводов и канализационных систем (см пункт 6). Системы пожаротушения в различных типах зданий монтируются с соблюдением всех необходимых порядков и техники безопасности.

Показатель минимальной траты воды в жилых постройках обычно равен 1,5 л/с с учётом трат на систему пожаротушения. На производствах расход воды на случай пожара должен быть увеличен с учётом объёма постройки и её площади (пункт 6.3).

Трубопроводы и специальная арматура

Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

Внутреннюю систему водопровода можно монтировать из медных труб

Требования к трубам и их комплектующим:

В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).

Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.

Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.

Запорная арматура должна находиться на каждом вводе, а также:

  • на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
  • на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
  • на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
  • перед приборами специализированного назначения.

Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.

Важно! Допустимые колебания расхода воды в конструкциях водоснабжения ± 10% при давлении 0.1 Мпа.

Также для водопроводных систем предусмотрены регуляторы давления.

К арматуре, помимо этого, относятся:

  • смесители;
  • уплотнительные прокладки;
  • диафрагмы дросселирующие;
  • различные регуляторы.

Все эти типы устройств устанавливаются согласно техническим нормам.

Квартирный водопровод обязательно включает такой тип арматуры, как смеситель

Измерительные приборы

Для всех типов водопроводов требуется установка измерительных приборов для расчётов затрат воды и прочих показателей. К измерительным приспособлениям относят счётчики. Они должны обладать всеми техническими характеристиками согласно нормам. Счётчики, как правило, устанавливаются на каждый ввод независимо от типа водопроводной системы. Оснащение счётными устройствами квартир, зданий, магазинов и прочих комплексов является необходимой процедурой.

Противопожарные системы раздельных типов не требуют установки измерительных приборов.

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Запасные ёмкости

Количества воды в запасных и регулирующих ёмкостях (это водонапорные вышки, различные резервуары), должно хватать на управление процессом водоснабжения. В пожарных системах также должны быть необходимые ёмкости с запасом воды. Такие резервуары оснащают специальными приспособлениями, чтобы невозможно было истратить запас в других целях. Вид ёмкости определяется для каждого вида здания по установленным нормам технического регламента.

Емкости для запаса воды необходимы, чтобы обеспечивать объект в экстренной ситуации

Важно! Трубопроводы должны быть легкодоступны для осмотра и ремонта в случае поломки. Для этого их следует монтировать выше уровня пола или подвального этажа. Прокладка водопроводных магистралей ниже уровня фундамента категорически запрещена.

При прокладке трубопроводов в зонах с повышенным риском возникновения землетрясения или перемещения грунтов почвы следует устанавливать специальные аварийные ёмкости на случай пожара. В случае, если трубопровод проходит в замёрзшем грунте, следует применить все методы необходимой защиты труб, предотвращающие их растрескивание и деформацию. Однако подземную прокладку трубопровода в таких условиях следует выполнять лишь в случае, если надземная установка трубопровода невозможна.

Канализация и требования к этой системе

Внутренние канализационные системы принято делить на:

  1. Бытовую. Эта система канализации осуществляет отвод сточных вод от различных сантехнических приборов, которые располагаются в предназначенных для проживания постройках.
  2. Производственную. Для вывода вод на предприятиях разнообразной направленности.
  3. Объединённую. Представляет собой совокупность двух вышеупомянутых систем.
  4. Внутренние водостоки. Нужны для отвода жидких атмосферных осадков с крыш построек.

На производствах имеется возможность осуществлять объединение сразу нескольких типов канализации. Приспособления для гигиенических целей, а также для приёма отходов, которые были получены в процессе производства, должны быть оснащены гидравлическими затворами. Это обязательное мероприятие. Оснащение канализационных конструкций всеми специальными приборами должно соответствовать нормам и порядкам и выполнятся с соблюдением техники безопасности.

Канализационные системы также обустраиваются в соответствии с санитарными нормами

Внутренняя канализация

По СНиП — трубопроводы, которые выполняют функцию транспортировки сточных вод от сантехнических приборов должны быть закрытого типа.

Примечание! Исключение возможно для сточных вод, которые не выделяют токсичных веществ и не имеют неприятного запаха. При определённой технологической необходимости на предприятиях различного типа разрешено применение открытых трубопроводных конструкций, которые оснащены гидравлическими затворами (если это соответствует существующим нормам).

Как правило, составляющие канализационных магистралей монтируются прямолинейно. Для того, чтобы изменять форму общей конструкции канализационных систем, применяют специальные соединительные устройства. Участок отводного трубопровода, расположенного в горизонтальном направлении, не подлежит смене уклона.

Для того, чтобы прикрепить отводящие детали к расположенному в подвале или другом помещении технического типа стояку, используют крестовины и тройники (содержащие четыре и три ответвления соответственно). Прикрепление отводной трубы от ванны к стояку должно осуществляться с помощью косых крестовин. В горизонтальной плоскости не разрешается применять крестовины прямого типа.

Для канализационных конструкций предусматриваются трубы, обладающие определёнными техническими характеристиками: прочность, сопротивляемость к коррозийным воздействиям, а также экономической рентабельностью. По всем этим показателям выбирают такие типы труб:

  • для конструкций с самотечным отводом жидкости применяют трубы из чугуна, асбестоцементного материала, бетона, железа;
  • для напорных конструкций подходят трубы: напорные из чугуна, железобетонные, пластмассовые, асбестоцементные.

Детали, с помощью которых происходит объединение отдельных составляющих трубопроводов между собой, необходимо применять соблюдая технические нормы, действующие в данный момент.

Напорная канализация внутреннего типа может быть смонтирована из пластиковых труб

Типы монтажа внутренних канализационных систем

  • открытый. При таком типе канализационная магистраль проходит: под полом, в подвалах и других помещениях технической направленности;
  • скрытый. Этот тип подразумевает монтаж специальных перекрытий, которые скрывают трубы. К таким перекрытиям относятся: панели, борозды стен (штробы), колонны и т. д.

При необходимом расчёте рабочих нагрузок на трубы, допускается прокладка изделий из пластмассы под полом здания.

Дополнительная информация

Материал изготовления труб, которые будут задействованы в нестандартных климатических условиях, следует всячески защищать изоляционными приспособлениями. Категорически запрещена прокладка в одном канале, (как сказано в СП), водопровода, пересекающегося с другими канализационными конструкциями (исключение составляет магистраль, по которой осуществляется транспортировка нетоксичных веществ). В условиях с предельно низкой температурой следует обезопасить канализационные трубы и снабдить их термоизоляционным материалом.

В местах, где вертикальное положение канализационной трубы переходит в горизонтальное, следует установить упоры для прочности конструкции.

Если возникла необходимость повысить температуру в канализационной магистрали, это можно осуществить, уменьшив количество транспортируемой по ней жидкости.

Санитарные нормы и правила содержат важную информацию, которой необходимо руководствоваться при проектировании зданий. Ни одно сооружение не может быть введено в эксплуатацию, если данные нормы и правила не соблюдены.

Правила обустройства внутренней канализации | Статьи компании «Деловая труба»

Внутренняя канализация — совокупность всех сантехнических приборов и труб, находящихся внутри помещения. Ее основным предназначением является отведение переработанной воды, которая образовалась в процессе жизнедеятельности человека. Практически всегда движение сточных вод происходит естественным самопроизвольным путем и не нуждается в использовании дополнительной энергии.

Монтаж внутренней канализации — трудоемкий и ответственный процесс, который необходимо проводить с учетом СНиП. Качественная установка водоотвода является гарантией надежной и длительной работы системы.

Установку канализационной сети необходимо производить по заранее составленному плану. Если вы не имеете опыта разработки подобного проекта, эту задачу стоит доверить профессионалу. Любая ошибка может привести к серьезным последствиям и большим финансовым потерям.

Рекомендации и правила по укладке труб (СНиП)

Данный документ регулирует следующие особенности:

  1. Канализационные трубы необходимо располагать горизонтально. Если нужно изменить направление труб, следует применять специальные соединительные элементы.
  2. Канализационные трубы могут проходить: закрыто — под полом; скрыто — в стенах, панелях, специально оборудованных бороздах; открыто — например, в подсобных помещениях и подвале. Крепление к стенам зданий осуществляют при помощи специальных опор.
  3. Отводные трубопроводы соединяются со стояком с помощью косых крестовин и тройников.
  4. Место прокладки труб через перекрытия заделывают цементным раствором.
  5. Прокладка водоотвода не допускается под потолком, на стенах или в полу спален, жилых комнат, кухонь и помещений с особым санитарным режимом.
  6. На стояках необходимо устанавливать люки (напротив ревизий).
  7. Канализационные трубы в туалете/уборной следует прокладывать над полом (с предварительной гидроизоляцией).

Правила установки стояка (канализационного)

Местом расположения стояка чаще всего является ванная комната или туалет. Согласно СНиП, он может быть открытого/закрытого типа, но в любом случае трубы должны располагаться на расстоянии не менее 2 см от трубы. Основные правила, которые необходимо соблюдать во время монтажных работ:

  1. Диаметр канализационного стояка — одинаковый на всей его протяжности.
  2. Диаметр рассчитывается на основе предполагаемого количества отводимой сточной воды.
  3. Стояки должны быть расположены строго в вертикальном положении.
  4. Допустимое СНиП отклонение от намеченной вертикали — два миллиметра на два метра.
  5. Каждый канализационный стояк заканчивают вентиляцией, которая выводится на чердак или крышу строения.
  6. Для прочистки стояки следует оборудовать специальными ревизиями.

Правила установки ревизии

Ревизия является тройником, который обеспечивает доступ вовнутрь водоотводной трубы (для прочистки). Ее устанавливают в стояке на этапе монтажа в местах, которые склонны к частому образованию засоров.

СНиП рекомендует установку ревизий/прочисток в следующих местах:

  1. В начале участка отводной трубы, подключенной к трем и более канализационным приборам.
  2. На поворотах канализационной сети.
  3. В случае отсутствия отступов на стояках установка ревизии осуществляется на верхнем и нижнем этаже здания.
  4. На горизонтальных участках магистрали ревизии/прочистки следует устанавливать не реже, чем через каждые восемь метров.
  5. Устройства прочистки/ревизии стоит устанавливать в местах, удобных для их эксплуатации.

Качественные трубы для внутренней канализации вы можете приобрести в нашем магазине!

Обследование сантехнических коммуникаций

Объект: стояки многоэтажного жилого здания, проходящие через коммерческие помещения первого и второго этажей.

Цель экспертизы: провести экспертно-диагностическое обследование сантехнических коммуникаций объекта.

Технические средства контроля, используемые на объекте:

— цифровая фотокамера «SamsungDigimaxL60»; — линейка метрическая ГОСТ 427–75; — рулетка метрическая ТL5M ГОСТ 7502- 80; — дальномер DISTO lite лазерный. — рейка-уровень 2-х метровый. — угломер электронный “NEDO winkeitronik”

Характеристика объекта

а) Стояк жилого, многоэтажного здания проходящий в одной вертикальной оси из подвального помещения через перекрытия первого и второго этажей и состоящий из двух металлополимерных труб горячей воды внешним диаметром 25 мм, двух металлополимерных труб холодной воды диаметром 20 мм и стояка внутренней бытовой канализации диаметром 110 мм.

б) Металлополимерная труба холодной воды проходящая транзитом через помещение санитарного узла в разных вертикальных плоскостях, внешним диаметром 25 мм.



Описание жилого дома

Фундамент – монолитный железобетон с гидроизоляцией в два слоя.

Несущие ограждающие конструкции выполнены из монолитного железобетона, газобетона и кирпича. Межэтажные перекрытия – монолитный железобетон. Оконные заполнения – оконные блоки из ПВХ профилей. Дом подключен ко всем системам жизнеобеспечения (отопление, канализация, водопровод, электричество).



Общие положения

При выполнении работ по обследованию производилась выборочная фотофиксация (см. Приложение № 1, Фото №1-13).

Результаты обследования, послужившие основой для настоящего заключения, приведены по состоянию на 20 февраля 2009 года.



Диагностическое обследование

3.1. Диагностическое обследование объекта проводилось в присутствии Заказчика.

3.2. Экспертом было произведено визуальное и визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений». Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.0-95 «Система обеспечения точности геометрических параметров в строительстве». Правила выполнения измерений. Общие положения.

Обследование строительных конструкций зданий и сооружений проводится в три связанных между собой этапа:

  • подготовка к проведению обследования;
  • предварительное (визуальное) обследование;
  • детальное (инструментальное) обследование.

В соответствии с требованиями СП 13-102-2003 п. 6.1 подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.

Экспертом произведен внешний осмотр конструкций помещения, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото №1-13), что соответствует требованиям СП 13-102-2003

п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д.

3.3 В результате обследования было установлено, что стояк, в проходном коридоре, состоит из пластиковой трубы внутренней бытовой канализации диаметром 110 мм и двух пар металлополимерных труб горячей и холодной воды(см. Приложение № 1, фото №1,2), где труба горячей воды имеет наружный диаметр 25 мм, труба холодной воды имеет наружный диаметр 20 мм. Также экспертизой была обследована труба холодной воды, проходящая через первый и второй этаж в помещении санитарного узла(см. Приложение № 1, фото №3,4).

Стояк внутренней канализационной системы.

Стояк внутренней бытовой канализации диаметром 110 мм, представляет собой вертикальный трубопровод, который собирает стоки от подводок вышележащих этажей и транспортирует их в нижнюю часть здания; горизонтальных линий, которые собирают стоки от стояков и транспортируют их к выпуску, отводящему стоки в дворовую канализационную сеть. Подключения сантехнических приборов на обследуемых первом и втором этажах стояк не имеет.

Стояк внутренней канализации проходит через межэтажные перекрытия и несущие стены здания с заделкой цементным раствором на всю толщину стены, но не имеет обертывания гидроизоляционным материалом(см. Приложение № 1, фото №5,6), что является нарушением СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» в разделе «Проектирование внутренней канализации» п.4.4.2

4.4.2 Места прохода стояков через перекрытия допускается заделывать цементным раствором на всю толщину перекрытия.

При прокладке труб в перекрытии их следует обертывать гидроизоляционным материалом без зазора.

Пластмассовые трубы применяемые для стояков внутренней канализационной системы установлены, открыто в проходных, коммерческих помещениях первого и второго этажа(см. Приложение № 1, фото №1,2), многоэтажного жилого дома, что является несоблюдением условий предписываемых СНиП 2.04.01-85* «Внутренний водопровод и канализация здании» в п.17.9.

17.9. В многоэтажных зданиях различного назначения при применении пластмассовых труб для систем внутренней канализации и водостоков необходимо соблюдать следующие условия:

а) прокладку канализационных и водосточных стояков предусматривать скрыто в монтажных коммуникационных шахтах, штрабах, каналах и коробах, ограждающие конструкции которых, за исключением лицевой панели, обеспечивающей доступ в шахту, короб и т. п., должны быть выполнены из несгораемых материалов; б) лицевую панель изготовлять в виде открывающейся двери из сгораемого материала при применении труб из поливинилхлорида и трудносгораемого материала — при применении труб из полиэтилена. Примечание. Допускается применять сгораемый материал для лицевой панели при полиэтиленовых трубах, но при этом дверь должна быть неоткрывающейся. Для доступа к арматуре и ревизиям в этом случае необходимо предусматривать устройство открывающихся люков площадью не более 0,1 м2 с крышками; в) в подвалах зданий при отсутствии в них производственных складских и служебных помещений, а также на чердаках и в санузлах жилых зданий прокладку канализационных и водосточных пластмассовых трубопроводов допускается предусматривать открыто; г) места прохода стояков через перекрытия должны быть заделаны цементным раствором на всю толщину перекрытия; д) участок стояка выше перекрытия на 8-10 см (до горизонтального отводного трубопровода) следует защищать цементным раствором толщиной 2-3 см; е) перед заделкой стояка раствором трубы следует обертывать рулонным гидроизоляционным материалом без зазора.

Стояк металлополимерных труб горячей и холодной воды, расположенный в коридоре.

Металлополимерные трубы горячей (25 мм) и холодной воды (20 мм) примененные в стояке проходящем в коридоре, имеют чередование с лева на право горячая, холодная, горячая, холодная. На этажах трубы имеют подвижное крепление к основанию стены в соответствии с СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб», через каждые 1000мм, что соответствует требованиям для труб диаметром 20мм и 25мм. Крепление металлополимерных труб выполнено с несоблюдением нормотивов установленных СНиП 3.05.01-85 «Внутренние санитарно-технические системы» в п.3.3 по расстоянию от поверхности штукатурки или облицовки до оси неизолированных трубопроводов и имеют по факту 24 мм вместо минимально установленных 35 мм (см. Приложение № 1, фото №7 ).

3.3. Неизолированные трубопроводы систем отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения не должны примыкать к поверхности строительных конструкций.

Расстояние от поверхности штукатурки или облицовки до оси неизолированных трубопроводов при диаметре условного прохода до 32 мм включительно при открытой прокладке должно составлять от 35 до 55 мм, при диаметрах 40-50 мм — от 50 до 60 мм, а при диаметрах более 50 мм — принимается по рабочей документации.

Установка стояка произведена с несоблюдением нормативных расстояний применяемых для металлополимерных труб горячего и холодного водоснабжения. При монтаже стояка не было соблюдено расстояние между трубами стояков горячей и холодной воды. Расстояние в свету составляет 15-20мм (см. Приложение № 1, фото №8 ), а при проходе через перекрытие подвального помещения трубы уложены вплотную друг к другу (см. Приложение № 1, фото №9). Несоблюдение расстояний в свету между трубами является нарушением СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб» в п.3.11.

3.11Между металлополимерными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 25 мм (с учётом толщины теплоизоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.

При прохождении металлополимерных стояков горячего и холодного водоснабжения через межэтажные перекрытия осуществлена заделка цементным раствором на всю толщину стены без применения пластиковых футляров(см. Приложение № 1, фото №10), что является нарушением СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб» в п 3.10.

3.10Для прохода через строительные конструкции необходимо предусматривать футляры, выполненные из пластмассовых труб(рис 6) Внутренний диаметр футляра должен быть на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.

Стояк проходит через коридор коммерческих помещений первого и второго этажа открыто(см. Приложение № 1, фото №1.2) , что противоречит требованиям;

— СНиП 2.04.01-85* Внутренний водопровод и канализация здании в п.9.8 9.8 Скрытую прокладку трубопроводов следует предусматривать для помещений, к отделке которых предъявляются повышенные требования, и для всех систем из пластмассовых труб (кроме располагаемых в санитарных узлах).

— СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб» в п.3.6

3.6 Металлополимерные трубы предпочтительно прокладывать скрыто в бороздах, каналах и шахтах, при этом должен быть обеспечен доступ к разъёмным соединениям и арматуре путём устройства дверок и съёмных щитов, на поверхности которых не должно быть острых выступов.

-СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» в п.п. 3.4.2, 4.1.4.

3.4.2 Трубопроводы, как правило, должны прокладываться скрыто (в шахтах, штробах и т.д.). Открытая прокладка трубопроводов разрешается в местах подвода воды к водоразборной арматуре, а также в местах, где исключены их механические повреждения.

4.1.4 Трубы из полимерных материалов должны быть проложены, как правило, скрыто — в шахтах, коробах, бороздах и т.п.

В местах возможного механического повреждения труб следует применять только скрытую прокладку. Допускается открытая прокладка канализационных и водосточных трубопроводов в подвалах зданий, не оборудованных под производственные, складские или служебные помещения, на чердаках и в санузлах зданий.

Стояковая металлополимерная труба в санитарном узле.

Стояковая металлополимерная труба, внешним диаметром 25мм проходит через санитарный узел помещений первого и второго этажа без присоединения к санитарным приборам. Труба проходит по одной вертикальной оси через помещения первого и второго этажа и в горизонтальном положении под потолком санузла второго этажа(см. Приложение № 1, фото №3,4). Труба диаметром 25 мм закреплена на неподвижных опорах на расстояние 19 мм от стены(см. Приложение № 1, фото №11). В соответствии с СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб» в п.2.8., расстояние до стены должно быть не менее 50 мм.

2.8 При расстановке неподвижных креплений следует учитывать, что перемещение трубы в плоскости, перпендикулярной стене, ограничивается расстоянием от поверхности трубы до стены. Расстояние от неподвижных опор до стены должно быть не менее 2 диаметров трубопровода.

Через подвальное перекрытие металлопластиковая труба проходит без пластикового футляра или гильзы(см. Приложение № 1, фото №12). Через перекрытие первого этажа труба проходит в футляре, который по внутреннему диаметру равен внешнему диаметру металлопластиковой трубы, т.е. без зазора(см. Приложение № 1, фото №13), что является несоответствием СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб» в п. 3.10. (см. выше.).

ВЫВОДЫ ЭКСПЕРТИЗЫ

Цель экспертизы: провести экспертно-диагностическое обследование сантехнических коммуникаций объекта.

Ответ экспертизы: в результате диагностического обследования экспертиза пришла к выводу, что качество выполненных строительно-монтажных работ, не соответствует нормативным требованиям:

  • к проектированию и монтажу трубопроводов систем водоснабжения и канализации из полимерных материалов СП 40-102-2000;
  • к внутреннему водопроводу и канализации здании СНиП 2.04.01-85*
  • к внутренним санитарно-техническим системам СНиП 3.05.01-85
  • к проектированию и монтажу трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб СП 40-103-98

Для приведения качества установки стояков в соответствие с действующими нормативными требованиями необходимо устранить выше перечисленные недостатки.

Все выявленные в результате экспертно-диагностического обследования дефекты подлежат устранению в соответствии с действующими на территории РФ нормативно-техническими требованиями.

Для устранения недостатков выполненных работ рекомендуем: обратиться к подрядной строительной организации с требованием привести качество выполненных работ в соответствии с действующими нормативными требованиями.

В случае отклонений претензий Подрядчиком, предлагаем обратиться в суд за защитой своих прав.





При осмотре и составлении экспертного заключения использовались следующие нормативные документы:

– СП 13-102-2003 Правила обследования несущих строительных конструкций зданий и сооружений Вид документа: Постановление Госстроя России от 21.08.2003 N 153 Свод правил (СП) от 21.08.2003 N 13-102-2003 Своды правил по проектированию и строительству Принявший орган: Госстрой России Статус: Действующий Тип документа: Нормативно-технический документ Дата начала действия: 21.08.2003 Опубликован: официальное издание, М.: Госстрой России, ГУП ЦПП, 2003 год

– СНиП 3.05.01-85 “Внутренние санитарно-технические системы”

Вид документа: Изменение №1, утвержденное Постановлением Госстроя России от 24.02.2000 N 17 СНиП от 08.03.1985 N 3.05.01-85 Строительные нормы и правила РФ Принявший орган: Госстрой СССР Статус: Действующий Тип документа: Нормативно-технический документ Дата начала действия: 01.07.2000

-Классификатор основных видов дефектов в строительстве и промышленности строительных материалов

Вид документа: Приказ Главгосархстройнадзора России от 17.11.1993 Нормы, правила и нормативы органов государственного надзора Принявший орган: Главгосархстройнадзор России Статус: Действующий Тип документа: Нормативно-технический документ Опубликован: Официальное издание

— СНиП 3.05.01-85 Внутренние санитарно-технические системы (С Изменением N 1)

Вид документа: Постановление Госстроя СССР от 13.12.1985 N 224 СНиП от 13.12.1985 N 3.05.01-85 Строительные нормы и правила РФ Принявший орган: Госстрой СССР Статус: Действующий Тип документа: Нормативно-технический документ Дата начала действия: 01.07.1986 Опубликован: официальное издание, Минстрой России — М: ГП ЦПП 1995 год Дата редакции: 24.02.2000

– СНиП 2.04.01-85* Внутренний водопровод и канализация зданий

Вид документа: Постановление Госстроя СССР от 04.10.1985 N 189 СНиП от 04.10.1985 N 2.04.01-85* Строительные нормы и правила РФ Принявший орган: Госстрой СССР Статус: Действующий Тип документа: Нормативно-технический документ Дата начала действия: 01.07.1986 Опубликован: официальное издание, М.: ГУП ЦПП, 2003 год Дата редакции: 01.01.2003

– СП 40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования

Вид документа: Постановление Госстроя России от 16.08.2000 г. № 80 Свод правил (СП) от 01.01.2001 г N 40-102-2000 Своды правил по проектированию и строительству Принявший орган: Госстрой России Статус: Действующий Тип документа: Нормативно-технический документ Дата начала действия: 01.01.2003 Опубликован: официальное издание, М.: Госстрой России, ГУП ЦПП, 2001

– СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб»

Вид документа: Постановление Госстроя России от 26.06.1998 г. № 13-362 Свод правил (СП) от 26.06.1998 г N 40-103-98 Своды правил по проектированию и строительству Принявший орган: Госстрой России Статус: Действующий Тип документа: Нормативно-технический документ Дата начала действия: 26.06.1998 Опубликован: официальное издание, М.: Госстрой России, ГУП ЦПП, 1998



— ТР 94.05-99 Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений. 05. Монтаж санитарно-технических систем

Вид документа: ТР от 30.06.2000 N 94.05-99 Приказ Комплекса архитектуры, строительства, развития и реконструкции города от 30.06.2000 Инструктивно-методические документы Принявший орган: Комплекс архитектуры, строительства, развития и реконструкции города Статус: Действующий Тип документа: Нормативно-технический документ Дата начала действия: 30.06.2000 Опубликован: / Правительство

Приведенные и использованные при составлении заключения правовые и нормативно-технические ссылки даны на основании действующих документов приведенных в специализированной справочной системе «ИС NORMA СS Строительство, версия MAX».

Лицензия на ИС NORMA СS Строительство, версия MAX для Windows (сетевой вариант) зарегистрирована в ООО «СТРОЙЭКСПЕРТ».

основных требований к разным типам систем и их установке

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТРОИТЕЛЬСТВУ

СТРОИТЕЛЬНЫЙ НОРМ

ГПИ Сантехпроект Госстроя СССР (Ю.Н. Саргин), ЦНИИЭП Инженерное оборудование Госгражданстроя (Кандидат технических наук ЛАПИ Цехов МНИЭП) К.т.н. Чистяков Н.Н.; Покровская И.Б.), Донецкий Промстройиипроект Госстроя СССР (Е.М. Зайцев), СКТБ Рострубпласт Росколхозстройобъединения (кандидат технических наук А. Я. Добромыслов), НИИ Мосстрой (кандидат технических наук Я.Б. Алескер), НПО Стройполимер (проф. В.С. Ромейко, В.А. Устюгов), МГСУ ( Проф. В.Н. Исаев), Мосводоканалпроект (А.С. Вербицкий).

Введен ГПИ Сантехпроект Госстроя СССР.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ ПРАВИТЕЛЬСТВОМ Госстроя СССР (Госстроя СССР) — Тамбовцев Б.В., Тамбовцев В.А. Глухарев.

ДОГОВОР Минздрава СССР, ГУУП МВД СССР.

СНиП 2.04.01-85 * является перепечаткой СНиП 2.04.01-85 с изменениями № 1, 2, утвержденными Постановлением Госстроя СССР № 20 от 28 ноября 1991 г., 11 июля 1996 г. № 18. -46 с изменениями, внесенными письмом Госстроя СССР от 6 мая 1987 г. № АЧ-2358-8.

Пункты и таблицы, в которые были внесены поправки, отмечены звездочкой в ​​этих строительных нормах и правилах.

При использовании нормативного документа следует учитывать утвержденные изменения строительных норм и правил, государственных стандартов, опубликованные в журнале «Вестник строительной техники» и информационном указателе «Государственные стандарты».

1. Общие положения

1.1 Настоящие стандарты распространяются на проектирование строящихся и реконструируемых систем горячего и холодного водоснабжения, канализации и водоотведения. .

1.2. При проектировании систем горячего и холодного водоснабжения, канализации и водоотведения необходимо соблюдать требования иных нормативных документов, утвержденных или согласованных Минстрой России.

1 . 3. Настоящие стандарты не распространяются на проектирование:

систем противопожарного водоснабжения предприятий, производящих или хранящих взрывчатые, легковоспламеняющиеся и горючие вещества, а также других объектов, требования к внутреннему противопожарному водоснабжению которых установлены соответствующими нормативными документами. ;

автоматические системы пожаротушения;

тепловых пункта;

очистные сооружения горячего водоснабжения;

систем горячего водоснабжения, обеспечивающих водоснабжение технологических нужд промышленных предприятий (в том числе лечебных) и систем водоснабжения в составе технологического оборудования;

системы специального промышленного водоснабжения (деионизированная вода, глубокое охлаждение и др.)).

1.4. Внутренняя система водоснабжения — система трубопроводов и устройств, обеспечивающих подачу воды к сантехническим приборам, пожарным кранам и технологическому оборудованию, обслуживающая одно здание или группу зданий и сооружений и имеющая общий водомер из водопроводной сети населенного пункта или промышленное предприятие.

При подаче воды из системы на наружное пожаротушение проектирование трубопроводов, проложенных вне зданий, следует выполнять в соответствии со СНиП 2.04.02-84 *.

Внутренняя канализация трубопроводов и устройств в объеме, ограниченном внешними поверхностями ограждающих конструкций и выходов до первого смотрового колодца, обеспечивающая отвод сточных вод от сантехнических приборов и технологического оборудования и, при необходимости, локальных очистных сооружений. , а также дождевую и талую воду в канализационную сеть соответствующего назначения населенного пункта или производственного предприятия.

Примечания: 1. Подготовка горячей воды для установок должна производиться в соответствии с инструкциями по проектированию тепловых пунктов и тепловых узлов.

2. Локальные очистные сооружения должны быть спроектированы в соответствии со СНиП 2.04.03-85 и ведомственными СНиП.

1.5. Во всех типах построек, возводимых на зашитых территориях, должен быть предусмотрен внутренний водопровод и канализация.

В неканализованных районах населенных пунктов системы внутреннего водоснабжения и канализации с устройством локальных очистных сооружений необходимо предусматривать жилые дома высотой более двух этажей, гостиницы.дома престарелых (в сельской местности), больницы, родильные дома, поликлиники, диспансеры, диспансеры, санитарно-эпидемиологические станции, санатории, дома отдыха, пансионаты, пионерские лагеря, ясли, детские сады, интернаты, учебные заведения, общеобразовательные школы, кинотеатры, клубы, общественное питание, спортивные сооружения, бани и прачечные.

Примечания: 1. Не предусматривать производственные и вспомогательные здания внутреннего водоснабжения и канализации в случаях, когда на предприятии отсутствует централизованное водоснабжение и количество работающих составляет не более 25 человек.в смену.

2. В зданиях, оборудованных хозяйственно-питьевым или производственным водоснабжением, необходимо предусматривать внутреннюю канализацию.

1,6. На неканализованных территориях населенных пунктов допускается обустройство игровых или виноградных (без устройства водопровода) следующих зданий (сооружений):

производственные и вспомогательные здания промышленных предприятий с численностью сотрудников до до 25 человек. в смену;

жилых дома высотой 1-2 этажа;

общежития высотой 1-2 этажа не более 50 человек.;

пионерлагеря вместимостью не более 240 мест, используются только летом;

клюшки типа

;

открытых спортивных сооружения;

с питанием не более 25 посадочных мест.

Примечание. Свободный люфт позволил предусмотреть проектирование зданий для I-III климатических зон.

1,7 . Необходимость внутреннего водоотведения устанавливается архитектурно-строительной частью проекта.

1.8. Трубы, арматура, оборудование и материалы, используемые при строительстве бытовых систем холодного и горячего водоснабжения, канализации и водоотведения, должны соответствовать требованиям настоящих норм, государственных стандартов, норм и технических условий, утвержденных в установленном порядке.

При транспортировке и хранении воды питьевого качества должны использоваться трубы, материалы и антикоррозионные покрытия, разрешенные Главсанэпиднадзором России для использования в практике питьевого водоснабжения.

1.9. Основные технические решения, принятые в проектах, и последовательность их реализации должны быть обоснованы путем сравнения показателей возможных вариантов. Технико-экономические расчеты следует проводить для тех вариантов, преимущества (недостатки) которых невозможно установить без расчета.

Оптимальный вариант расчета определяется по наименьшей сумме приведенных затрат с учетом снижения расхода материальных ресурсов, трудозатрат, электроэнергии и топлива.

1.10. При проектировании должны использоваться передовые технические решения и методы работы: механизация трудоемких работ, автоматизация технологических процессов и максимальная индустриализация строительно-монтажных работ за счет использования сборных конструкций, типовых и типовых изделий и деталей. изготавливается на заводах и в заготовительных цехах.

1.11. Основные буквенные обозначения, принятые в этих стандартах, приведены в обязательном приложении 1.

На устройство наружной канализации и водопровода обозначить первоначальный проект, утвердить схемы размещения и дальнейшую разработку. Проекты рабочего процесса, как правило, разрабатываются одновременно для водопроводной сети и канализации с расчетом оптимального баланса водопотребления объекта и заполнения канализационных сооружений для очистки и утилизации использованных сточных вод.

Устройство внешних водопроводных и канализационных сетей на крупных объектах спроектировано так, чтобы их можно было максимально подключить. с другими очистными сооружениями и существующими шоссе . Обязательно учитывается возможность использования очищенных сточных вод для полива и орошения, а также для наполнения производственных процессов необходимой технической водой.

Помимо проектных разработок при строительстве централизованных автомобильных дорог, реконструкции и расширения существующих сетей следует руководствоваться положениями СНиП, учитывать другие правила и нормы, стандарты и другие ведомственные документы, утвержденные в соответствии с нормами. СНиП 1.01.01–1983.

Для приемки работ по окончании строительства есть и требования, изложенные в СНиП 3.01.04-1987 . Разработка траншей, земляных работ, обратная засыпка после прокладки трубопровода регламентируется СНиП 3.02.01–1987.

Прокладка наружных трубопроводов

Для предотвращения нарушения антикоррозионного слоя верхнего покрытия труб и сборных готовых секций используются щадящие захваты из мягких материалов, которые не могут повредить поверхностный слой.

Выполняя разводку и соединение труб, предназначенных для подачи питьевой воды и гигиенических процедур, старайтесь предотвратить попадание внутрь любых внешних отходов и других поверхностных жидкостей. Перед установкой в ​​монтажное положение все трубы и фитинги необходимо очистить изнутри.

Работы по устройству наружных трубопроводов обязательно найдите в трудовой книжке развернутое отображение, в котором описаны объемы, выполняемые ежедневно, с указанием соответствия проекту, глубины заделки и степени усиления стенок траншеи.

Если предусмотрен уклон трубопровода с безнапорным движением жидкости, на него укладывают трубы с приварными муфтами широкой частью вверх. Сделав прямых участков от одной скважины к другой. С помощью зеркала проверяют обзор на наличие света. Такие проверки проводятся до завершения засыпки, а зазор должен быть круглой формы. Допускается отклонение по горизонтали не более 5 см в каждую сторону. Вертикальных отклонений быть не должно.

Допускаются небольшие отклонения от проектной оси наружных трубопроводов под давлением, которые в плане не должны быть более 10 см, а отметки безнапорных лотков не должны превышать 0,5 см. Следы верхнего края прижимных тарелок не должны отклоняться более чем на 3 см. Это стандартные требования согласно СНиП, а если требуются особые условия, они указываются в рабочем проекте.

Прокладывая трубопровод на малой кривизне трассы, следует использовать изделия с приварными муфтами и ставить резиновые прокладки.У допускается вращение только на 2 °. для труб диаметром до 60 см и 1º при прокладке диаметром более 60 см. Строительство трубопровода в условиях пересеченной местности регулируется положениями и правилами СНиП III-42–1980.

Соединения раструбных труб на прямых участках выполняются таким образом, чтобы диаметр был отцентрирован на равной ширине раструбного отверстия для затирки раствора. Во время перерывов в прокладке концы труб и различные монтажные отверстия заглубляются заглушками и заглушками.При установке в условиях мороза сначала размораживают резиновые уплотнители.

Используются герметики для стыков и уплотнительные материалы разработанные и заложенные в проекте. При соединении фланцев соблюдайте несколько правил:

  • фланец соединения установлен строго перпендикулярно центральной оси трубы;
  • при установке болтов головки их ставятся набок, метизы постепенно укрепляются по крестовому принципу;
  • плоскости фланцев должны быть ровными, без перекосов, совмещение их с помощью прокладок не допускается;
  • все смежные сварные швы выполняются после монтажа фланца.

Если фундаментная стена используется в качестве опоры, то ее структуру нельзя нарушать копанием. Прорези, полученные при установке внешнего трубопровода на модульной опоре , обязательно заполняются бетоном или цементным раствором . Изоляция стальных и железобетонных элементов трубопровода выполняется в соответствии с проектом или положениями СНиП 3.04.03–1985.

Все выполненные работы, которые будут скрыты слоем почвы, должны быть отражены в актах скрытых работ.Подлежит проверке:

  • подготовка и устройство основания;
  • установка упора;
  • фиксированные зазоры стыковых соединений, способ изготовления уплотнений;
  • строительство и монтаж колодцев;
  • защита от коррозии;
  • Способ изоляции проходов труб через боковые стенки колодцев;
  • метод засыпки и утрамбовки траншеи.

Устройство наружных трубопроводов из стали

Перед началом сварочных работ стыки очищают от загрязнений, проверяют соответствие геометрических размеров кромок, зачищают до появления блеска. После сварки все поврежденные места необходимо изолировать по старой схеме, согласно проектной инструкции.

Для сварки двух труб продольным или спиральным монтажным швом концы труб следует располагать так, чтобы смещение стыков составляло не более 10 см. Если используются изделия заводского изготовления с продольным швом, комбинация роли не играет. Поперечных сварных швов насчитывается:

  • не ближе 20 см от края внешнего трубопровода;
  • не ближе 30 см от ограждающей поверхности основной конструкции, проходя мимо трубопровода или от края оболочки;
  • не ближе 10 см от свариваемой трубы.

При прокладке трубопровода применяются центраторы, допускается выравнивание вмятин на стенках до 3,5% диаметра. Кривизна с большим размером вырезана от дороги. Выемки на концах трубы более 0,5 см вырезаются отрезком трубы.

Сварщикам разрешается производить сварку с документами, разрешающими сварочные работы, аттестованные сварщиками по правилам Госгортехнадзора. Для распознавания мастера на расстоянии 40 см от стыка на видимой стороне ставят горячий личный штамп каждого сварщика.

Если сварка выполняется в несколько слоев, то каждый шов необходимо очистить от шлаков и брызг металла перед нанесением следующего. Те участки, где есть шов с кратерами и раковинами, вырезают до основного металла, а трещины в шве повторно варят. На открытом воздухе на рабочее место сварщика не допускаются попадания влажных осадков и порывов ветра. При проведении контрольного освидетельствования сварочных работ проводится:

  • контроль каждой операции по сварке и сборке трубопровода согласно СНиП 3.01.01–1985;
  • проверка целостности сварного шва и обнаружение дефектов методом радиографического контроля (рентген или ультразвук).

Все полученные соединения подлежат внешнему осмотру. При устройстве магистрали из труб более 100 см. измеряют внешний и внутренний диаметр. Перед началом осмотра поверхность с двух сторон шва очищается от потоков шлака и брызг металла, окалины.

Если внешний осмотр не выявил трещин металла в шве и прилегающей зоне, отклонений от размеров и формы, прогибов, прожогов и провисаний изнутри, качество сварки считается удовлетворительным.Плохие швы подлежат сбиванию и повторной наработке.

Контроль качества сварки рентгеновскими лучами и ультразвуком проводится при давлении в системе до 10 атмосфер, в количестве не менее 2%, но не менее одного сварного шва на сварщика, до 20 атмосфер, в объем 5%, но не менее двух сварных швов на сварщика. Повышение давления более чем на 20 атмосфер увеличивает количество проверяемого сварочного материала до трех сварных швов на каждого сварщика. Сварные соединения, выбранные для контроля, проверяются под контролем заказчика, который записывает в журнал работ информацию о местоположении стыка и фамилии сварщика.

Если при определении качества шва обнаруживаются свищи, трещины, плохо свариваемые участки, то такой шов отбраковывают, переделывают и проводят повторный контроль качества. При просмотре физических устройств допускается наличие элементов брака:

Монтаж чугунных труб

Чугунные трубы оголены и соединены соединительными муфтами, которые герметизированы смолистой пенькой или прядями, пропитанными битумом. Сверху устраивают замок из асбестоцемента. Если трубы выполнены без раструба, то они соединяются с помощью резиновых манжет, которые поставляются параллельно с трубами.Состав компонентов смеси описан в проекте, там же указывается название и качество герметика.

Для контроля правильности установки зазора для поверхности упора раструба и конца стыкуемой трубы паз для труб диаметром до 30 см принят 5 мм , а для большего диаметра этот показатель принимается. равный размером до 10 мм.

Строительство наружных асбестоцементных трубопроводов

Перед тем, как произвести соединение, необходимо сделать отметку на конце трубы, указывающую положение муфты перед установкой и после готового собранного соединения. Соединение асбестовых труб с металлической арматурой или отрезками стальных труб, изготовленных фасонными элементами из чугуна или стальными соединениями с использованием резиновых уплотнительных колец.

Качество заделки каждого шва проверяется после соединения, обращая внимание на правильность установки резинок и расположение муфт, а также на ровность болтов.

Укладка бетонных и железобетонных участков трубопроводов

Для железобетонных труб зазор между упором раструба и торцом выполняется в миллиметрах:

Стыки труб на объекте без стандартных уплотнений заделываются просмоленной коноплей или прядью, пропитанной битумом.Замок обрабатывают асбестоцементной смесью или специальными герметиками, указанными в проекте с указанием необходимой глубины заделки. Трубопроводы более 100 см заделаны в местах стыков марки цементного раствора , определенной в проекте. Если в схемах и документах отметка отдельно не указана, то устраивают печать составом 7,5.

Герметизация стыков швом в безнапорном исполнении для труб бетонных с гладкими концами выполняется строго по проектной инструкции.При устройстве стыков железобетонных изделий используют металлические вставки и фасонные элементы согласно проекту.

Керамический наружный трубопровод

Размер торцевого зазора принимается для труб диаметром до 30 см — 6–7 мм, большего размера — до 10 мм. Стыки изолируются просмоленной коноплей или битумом, контактирующим с прядью, а затем покрываются цементным раствором, битумной мастикой или герметиками. Допускается использование для заделки асфальтобетонной смеси , если температура водного потока не превышает 40ºС, и она не содержит химических отходов, растворяющих битум.Входящие в колодец или камеры трубы следует заделать, чтобы обеспечить водонепроницаемость и герметичность стыков.

Монтаж легких пластиковых трубопроводов

Трубы изготовлены из полиэтилена низкого и высокого давления, которые соединяются между собой и вставными элементами стыковой сваркой или с помощью раструбов. Свариваются только элементы из одного материала, сочетание разных материалов не допускается.

К производству работ допускаются люди, имеющие право на сварку, имеющие документы.Для обеспечения эффективности процесса применяются различные установки, обеспечивающие соответствие заданным технологическим параметрам . Сварка полиэтиленовых труб допускается при температуре не ниже 10ºС мороза; нельзя допускать попадания влаги и пыли в зону сварочных работ.

Допускается по нормам СНиП клеить однотипные полиэтиленовые трубы с помощью специального клея, который применяется при установке резиновых манжет, поступающих на объект вместе с изделиями.Стыки не подвергаются механическим нагрузкам в течение 20 минут, а гидравлические удары могут иметь место только через сутки с момента приклеивания. Температура окружающего воздуха не должна превышать 35ºС и быть не ниже 5ºС; склеивание производится в защищенном от дождя и ветра месте.

Устройство наружного прохода трубопровода через препятствия

Линии подачи жидкости часто наталкиваются на естественные преграды на своем пути: реки, озера, овраги и карьеры. В местах ранее проложенных дорог, трамвайных и железнодорожных путей, метрополитенов также необходимо оборудовать специализированные места перехода.К строительству переходов допущено рабочих специализированных организаций , имеющих лицензию на проколы под дорогами и в других местах.

Порядок прохода устройства под дорогами и естественными преградами обязательно подробно описывается в проекте с подготовкой специальных чертежей и происходит при постоянном техническом надзоре за каждым этапом проведения. При этом особое внимание уделяется установке проходных кожухов и маркировки трубопроводов.

Для возвышений корпусов предусмотрены допуски:

  • с выдержкой по проекту вертикальное отклонение может составлять не более 0,6% от размера корпуса для безнапорных и 1% напорных линий;
  • Допускается смещение в плане только 1% размеров обсадных систем без давления и 1,5% для вариантов давления.

Правила сборки сборных резервуаров

Для облегчения соблюдения правил устройства сборных резервуаров из бетона и железобетона следует руководствоваться положениями, указанными в СНиП 3.03.01–1987. Обратное заземление осуществляется механизмами после завершения прокладки трубопроводов к резервуарам очистки и от них. Предварительно проверьте подачу рабочего давления в магистраль, но только после набора бетонных конструкций всей необходимой прочности.

Монтаж водоотводов и их распределительных устройств производится после проверки установленной емкости на герметичность. Бурение отверстий в трубопроводах производится по условиям проекта. Отклонения от проектного размера отверстий не должны превышать 1–3 мм. .Смещение от проектного положения осей заглушек, муфт допускается только на 4 мм, а высота не должна быть больше проектной отметки.

Краевые метки лотков и сливов выполняются по уровню жидкости и руководствуются проектными данными. При пробивании переливов треугольной формы дно отверстия не должно выступать выше или ниже проекта на 3 мм. Линия лотков и желобов не должна иметь участков с уклоном, обратным движением водостоков, на поверхности канала не должно быть неровностей и наростов, препятствующих естественному течению воды.

Все фильтры с наполнением добавляются в состав очистных сооружений только после окончания гидроиспытаний, а во время ремонтных работ — после промывки и очистки питающих трубопроводов и запорных устройств.

Выбраны фильтрующие компоненты, используемые для пропускания жидкости. с учетом требований СНиП 2.04.02–1984 . В описаниях указывается толщина фильтрующего слоя, отклонение от размеров которой допускается в пределах максимум 2 см.

Сварочные работы завершены перед установкой деревянных элементов конструкции очистных сооружений.

Технология строительства водопровода и канализации в сложных климатических условиях

Особенности строительства автомобильных дорог в сложных экологических условиях описаны в проекте отдельным разделом. Трубопроводы временного водоснабжения прокладываются над землей с соблюдением требований, как и при проведении работ по устройству постоянного ответвления.

Строительство систем водоснабжения и канализации на мерзлых грунтах, как правило, выполняется при отрицательных показателях температуры воздуха. Положениями СНиП предусмотрено требование о сохранении фундамента из мерзлого грунта в первоначальном виде . То же касается строительства на мерзлых грунтах, но уже при температуре выше 0 ° С невозможно изменить показатели грунта, принятые в основе проекта.

При попадании в разработку грунтов, богатых льдом, их оттаивают до проектной глубины промерзания и уплотняют.Иногда планируется заменить грунт утрамбованными талыми массами. Движение вспомогательного и основного автотранспорта осуществляется по специальным подъездным путям, которые выполняются в строгом соответствии с рабочими чертежами.

Строительство водопроводных и канализационных магистралей на местности с повышенной сейсмической опасностью производится методом стандартного рельефа, но при этом принимаются дополнительные меры по защите зданий от разрушения при подземных толчках.

Зоны соединения сварены дуговой сваркой и проходят 100% физический контроль. В цемент и изоляционные растворы добавляют пластификаторы для уменьшения повреждений. Мероприятия по снижению воздействия на сооружения сейсмической обстановки должны фиксироваться в журнале работ и действовать на скрытые под землей работы.

Выполняя засыпку траншей, поддерживают внутреннюю чистоту компенсационных швов. Зазор шва должен быть сплошным и очищенным от слоев земли, бетонных брызг и потоков раствора на всем протяжении от подошвы основания до верха надземной части.С них удалите остатки опалубки и щитов.

Работы по компенсационным и деформационным швам, разрыву, армированию, монтажу шарнирных соединений и подкосов, устройству прохода труб по твердым поверхностям необходимо оформить подтверждающими документами.

При прокладке водопровода и канализации на заболоченном участке перед укладкой трубы в траншею из нее откачивают жидкость. Иногда в описании работы проекта предусмотрена укладка в траншею, залитую водой, но в этом случае нужно выполнить указанные в документах методы, чтобы труба не сплавлялась.Для перемещения таких труб нужно плавать с обязательно закрытыми концами.

Строительство водопровода и канализации на поверхности плотины допускается только при уплотнении грунта до проектного состояния, что подтверждается исследованиями. При прокладке труб по грунту с большой просадкой в ​​местах установки опор для соединений грунты также уплотняются с помощью вибраторов.

Контрольные работы

Трубопроводы с наличием рабочего давления

Для некоторых систем метод тестирования указывается в рабочем проекте.Если таких данных нет, то проверка производится стандартным способом , который заключается в испытании на герметичность и долговечность гидравлическим методом. В отдельных случаях допускается пневматический способ:

  • для подземных автомобильных дорог из асбоцементных, чугунных и железобетонных труб с расчетным давлением не более 5 атмосфер;
  • для трубопроводов в грунте с расчетным давлением не более 16 атмосфер из стали;
  • гусеницы стальные поверхностные с давлением не более 0.3 атмосферы.

Все без исключения трубопроводы проходят испытания дважды. Первый этап — это проверочное испытание строительной фирмы без приглашения представителя заказчика. Это действие оформлено специальным актом , форма которого принята в строительной компании. Испытание проводится путем засыпки траншеи до половины уровня трубы. При этом все соединительные стыки остаются открытыми для визуального осмотра. Методы таких предварительных испытаний регулируются положениями СНиП 3.02.01–1987.

Окончательная приемка проводится после окончательной засыпки трубопровода и уплотнения грунта. На этом этапе присутствует представитель заказчика, и все действия оформляются стандартным актом на такой случай.

Если трубопровод проложен на земле, что позволяет визуально рассмотреть систему, то первичная проверка не производится . Предварительная проверка не выполняется в стесненных условиях и если требуется немедленная засыпка, например, в случае сильных морозов.

При прокладке путей водоснабжения и канализации через естественные преграды испытание проводится впервые при сборке на земле после соединения труб, но до проведения антикоррозионной обработки. Второй этап предполагает испытание труб, проложенных в рабочем положении без закапывания в почву. Результаты проверки отражаются в соответствующем акте.

Автомобильные дороги, проложенные в местах под железными и автомобильными дорогами, первый раз проверяют при прокладке в рабочем положении, но в защитном кожухе.Полость между стенками кожуха и трубой не заполнена. Второй раз опыт после засыпки и уплотнения почвы.

Величина испытательного давления и величина расчетного давления жидкости в магистрали указывается в положениях рабочего проекта, руководствуясь данными СНиП 2.04.02–1984.

Железобетонные, асбестоцементные, чугунные и стальные дороги испытывают на участках протяженностью 1 км за один раз. Допускается увеличение площади полигона более чем на 1 км, если объем откачиваемой воды рассчитан как на длину 1 км .Водопроводные трубы из полистирола, полиэтилена, поливинилхлорида проверяют последовательно на участках не более 0,5 км. Если объем перекачиваемой жидкости равен, как для участка 0,5 км, то допускается брать для испытаний участок длиной 1 км. Если в проекте производства работ отсутствуют данные о величине допустимого давления для испытаний, то оно рассчитывается по специальным таблицам.

Перед началом испытаний предварительно выполняются следующие работы:

Ответственному специалисту по испытаниям выдается разрешение на выполнение работ повышенной опасности с указанием координат и размеров испытательного пространства.Этот документ заполняется по установленному образцу, который определяется нормами СНиП III-4–1980.

Во время испытания манометры служат измерительными приборами, которые должны соответствовать определенным параметрам:

  • класс точности не ниже 1,5;
  • диаметр устройства (корпуса) не менее 16 см;
  • шкала прибора должна быть на 1/3 выше показания предела испытательного давления.

Измерение объема использованной воды при осмотре производится мерными емкостями или установкой временных расходомеров воды, которые аттестованы в стандартном порядке.

Поступление воды и тестовая линия наполнения должна выполняться с интенсивностью, указанной в проекте, которая в стандартных случаях составляет:

  • для труб диаметром до 40 см — не более 5 м3 в час;
  • для труб диаметром до 60 см — не более 10 м3 в час;
  • для труб диаметром до 100 см — не более 15 м3 в час;
  • для труб диаметром до 110 см — не более 20 м3 в час.

Приемка напорного трубопровода с гидравликой начинается после засыпки траншеи грунтом согласно СНиП 3.02.01–1987 . Перед этим систему заполняют водой и держат в заполненном состоянии. Железобетонные трубопроводы выдерживают 72 часа, из которых 12 часов прикладывают давление в пределах расчетного значения. Асбоцементные и чугунные трубы проверяют 24 часа, половина времени проходит под давлением. Трубопроводы из стали и полиэтилена предварительно не заполняются водой, для таких испытаний не предусмотрено.В случае заполнения жидкостью время проверки отсчитывается с момента засыпки траншеи землей.

Сеть считается выдержавшей испытание, если объем потерянной жидкости не превышает допустимого размера перекачиваемого потока воды для испытательной площадки в 1 км. В случае превышения расхода воды более заданного, линия признается непригодной к эксплуатации, и принимаются меры по выявлению дефектов на искомом участке. После устранения утечки испытания повторяются.

Данные по этим параметрам приведены в специальных тестовых таблицах. Для чугунных труб, соединенных резиновыми кольцами , допустимое значение умножается на коэффициент 0,75 . Если длина желаемого зазора меньше 1 км, то допустимый объем перекачиваемой жидкости приводит к другому значению, умножая его на фактическую длину трубопровода.

Для труб из полипропилена, полиэтилена, сваренных между собой, и для участков из склеенных элементов поливинилхлорида допустимое значение расхода перекачиваемой жидкости принимается как для трубопроводов из стальных, равных по диаметру.Трубопроводы ПВХ, соединяемые резиновыми уплотнениями, рассчитаны на расход перекачиваемой воды как для чугунных элементов равного диаметра.

Величина гидравлического давления для проверки трубопровода на герметичность и прочность обычно указывается в описании рабочего проекта. Если в документах таких данных нет, то принимают стандартное значение:

Для проверки стальной линии перед испытанием на прочность и герметичность в нее закачивают воздух. Он должен находиться на участке трубопровода определенное время, чтобы уравнять температуру почвы и воздушной массы.Время зависит от диаметра труб:

  • труба диаметром до 30 см при выдержке 2 часа;
  • от 30 см до 60 см, инкубируют 4 часа;
  • диаметром от 60 см до 90 см требует выдержки 8 часов;
  • от 90 см до 120 см, температура выравнивается в течение 16 часов;
  • трубы диаметром от 120 см до 140 см выдерживают 24 часа;
  • Линия диаметром более 140 см заполняется воздухом на 32 часа.

Для труб любого диаметра рекомендуется прикладывать испытательное пневматическое давление в течение 30 минут, что достигается дополнительной прокачкой воздушной массы. Для осмотра трубопровода с целью выявления дефектов давление снижают. Стальные трубы контролируют при давлении 0,3 МПа, железобетонные, чугунные и стальные — с показаниями 0,1 МПа. На дефекты соединения будут указывать пузырьки, появляющиеся в точках соединения, и звук проходящего воздуха.

Устранение протечек проводится при нулевом давлении, после чего участок магистрали проходит повторные испытания. Трубопровод считается принятым в эксплуатацию, если проверка не выявила нарушений целостности трубы и стыков сварных швов.

Проверить безнапорные трубопроводы

Трубопроводы, которые будут эксплуатироваться без давления, принимаются в два этапа. Первичная проверка проводится перед засыпкой , а окончательная проверка проводится после выполнения укрытия одним из способов, который определяется рабочим проектом:

измеренного объема жидкости, добавляемой в желаемый участок трубопровода, проложенного в сухом или влажном грунте, если уровень грунтовых вод в самом высоком колодце ниже поверхности земли более чем на 0.5 глубина проложенной трубы от шельгиги до люка;

объем притока жидкости в ствол, уложенный во влажном грунте, измеряется, если уровень грунтовых вод превышает 0,5 показателя глубины.

Скважины, в которых изоляция от влаги находится внутри, проверяют на герметичность путем измерения объема добавленной жидкости, а конструкции, в которых гидроизоляция предусмотрена снаружи, путем измерения объема притока воды.

Те конструкции колодцев, которые оборудованы водонепроницаемыми стенками и изолированы от влаги внутри и снаружи, испытывают путем определения объема притока влаги или измерения добавленной воды одновременно с осмотром магистрали или отдельного этапа.Если в колодце по проекту не предусмотрена гидроизоляция внутри и снаружи, а стены выполнены из проницаемых материалов, то проверка на герметичность и прочность не проводится.

Уплотнения между соседними скважинами подвергаются испытаниям на герметичность. Иногда не хватает нужного количества воды для тестирования или ее доставка затруднена, тогда разрешается тестировать выбранные участки, определенные представителем заказчика. Согласно нормам, при длине магистрали до 5 км проверяется несколько участков, а при длине трубопровода более 5 км — испытание нескольких участков так, чтобы их общая протяженность составляла 30% от длины трассы. .При неудовлетворительном результате испытаний хотя бы одной из скважин испытанию подвергается весь трубопровод.

Величину напора с водой необходимо определять в рабочем осадке. Если в документах таких данных нет, то этот показатель определяется объемом излишка жидкости в колодце или стояке над оболочками магистрали или над отметкой грунтовой жидкости, если она выше приспособления. Для керамических, железобетонных, бетонных трубопроводов этот показатель нормируется на значение 0.04 МПа.

Гидравлическое давление в линии создается за счет заполнения жидкостью стояка, расположенного вверху, или за счет заполнения влагой верхнего колодца, если испытание предназначено для этого.

Первый этап испытаний на прочность проводится при открытом трубопроводе на 30 минут. Для этого постоянно доливайте жидкость в колодец или стояк, чтобы уровень воды не опускался более чем на 20 см.

Трубопровод и скважины считаются прошедшими испытание на герметичность, если при визуальном осмотре не обнаружены участки утечки жидкости.Допускается образование капель на стыках труб , не сливающихся в один поток, если проектом не предусмотрены требования по повышенной герметичности трубопровода. При этом общая площадь участков туманообразования не должна превышать 5% площади труб на исследуемой территории.

Окончательные приемочные испытания на герметичность начинаются после заполнения водой и выдержки в этом состоянии. Для колодцев и трубопроводов из железобетона, защищенных от влаги изнутри и снаружи, время выдержки составляет 72 часа, для всех остальных материалов — 24 часа.

Герметичность заглубленного трубопровода при окончательной приемке выполняется одним из следующих способов:

  • первый метод позволяет определить в верхнем колодце количество воды, которое нужно добавить в стояк за 30 минут времени, чтобы уровень жидкости в тестируемой конструкции не упал более чем на 20 см;
  • Второй способ включает измерение в нижнем колодце количества грунтовых вод, просочившихся в колодец.

Участок трубопровода считается прошедшим испытание на герметичность, если объем добавленной воды по первому способу и расход жидкости по второму способу не превысят нормы, указанные в специальных таблицах, что является актом приемки. в обязательной форме.

Если время испытания увеличивается и составляет более 30 минут, то показатель допустимого объема жидкости, взятый из таблицы, также увеличивается пропорционально.

Трубопроводы из железобетона с резиновыми уплотнениями на стыках позволяют количество добавляемой жидкости или воды, указанное в таблице, умноженное на коэффициент 0.7.

Для определения допустимого притока объема жидкости через ограждающие конструкции в скважине на 1 м ее глубины следует принимать это значение для труб из одного материала и одинакового диаметра.

Дождевая канализация проверяется по правилам испытаний безнапорных трубопроводов путем предварительного и окончательного испытания, если это указано в рабочем проекте документа.

Если линия выполнена из безнапорных роликовых или раструбных железобетонных элементов диаметром более 160 см, которые предусмотрены проектом для линий с рабочим давлением до 0.05 МПа с внешней и внутренней гидроизоляцией, предусмотренной проектом, проверить рабочее давление, указанное в проекте.

Емкостное тестирование

Сборные резервуары из бетона подлежат проверке только после того, как бетон уложен и достигнет прочности, предусмотренной в проекте. Перед проведением гидравлических испытаний емкостных конструкций на герметичность и долговечность их тщательно очищают от наплывов раствора и мусора. Изоляция от влаги и засыпка траншеи грунтом проводится только после положительных результатов гидравлических испытаний, если другие условия не указаны в рабочем проекте работы.

Перед началом гидравлической проверки сборный бак наполняется жидкостью в два этапа. Первый предполагает налив воды на высоту до 1 м и выдержку в камере в течение суток. Второй этап заполняет емкость до отметки вершины проекта. После этого жидкость содержится в емкости не менее 72 часов.

Коллективная вместимость считается прошедшей испытание, если расход воды в ней составляет не более трех литров на 1 м2 мокрой поверхности днища и стен.Осмотрите швы, стены и основание на предмет протока воды. Допускается запотевание и затемнение некоторых мест. Если емкость открытая, то учитывается эффект испарения жидкости с поверхности воды.

При обнаружении капель воды на стенах и стыках или влажной почвы у основания емкость считается не прошедшей испытание, даже если объем потерянной жидкости не превышает допустимых пределов. В таких случаях отметьте все участки с дефектами, которые затем отремонтируют.После работы по устранению недостатков проводится повторная проверка коллективных возможностей.

При проведении испытаний на герметичность емкостей, в которых предполагается содержание агрессивных жидкостей, малейшие протечки не допускаются. Испытание проводится перед нанесением антикоррозионного слоя.

Все модульные и монолитные фильтрующие каналы и осветительные контактные камеры подлежат поверке гидравликой с расчетным давлением, указанным в рабочем проекте производства работ.Они признаются прошедшими испытание гидравликой, если при визуальном осмотре на боковых поверхностях каналов фильтров и над ними не обнаружено утечки жидкости, а значение контрольного испытательного давления не снижено более чем на 0,002 МПа.

При испытаниях сборного бака градирни и при гидравлических испытаниях не допускается затемнение мест и даже их слабое запотевание. Отстойники и резервуары питьевой воды проходят гидравлическое испытание после обеспечения перекрытия, оно выполняется в соответствии с правилами и требованиями типовых правил.Емкости для питья подвергаются дополнительным испытаниям на вакуум и избыточное давление избыточным давлением воздуха 0,0008 МПа в течение получаса. Они признаются действительными, при снижении индекса давления не более чем на 0,0002 МПа, если другие требования не указаны в проектных документах.

Дренажные и распределительные крышки фильтровальных каналов проходят испытания. подача потока жидкости со скоростью 5–8 литров в секунду и потока воздуха со скоростью 20 литров в секунду.Подача проводится трижды продолжительностью до 10 минут. Колпачки с обнаруженными дефектами заменить и проверить заново.

Магистрали водопровода и канализации перед проведением мероприятий по приемке необходимо промыть и продезинфицировать раствором хлора с последующей промывкой. Сданы контрольные химические и бактериологические пробы, промывка проведена до положительных результатов, соответствующих нормативным требованиям ГОСТ и инструкциям Минздрава по контролю обеззараживания питьевой воды и обеззараживания водопровода.

Мероприятия по обеззараживанию и промывке труб и конструкций водопровода питьевой воды выполняет строительная организация, осуществляющая прокладку трубопроводов. с участием заказчика и контролирующей организации санитарно-эпидемиологические службы в порядке, установленном соответствующими инструкциями. Результаты работ оформляются актом мойки и дезинфекции по установленной форме, в котором стоят подписи всех представителей исполнительной и контролирующей служб.

Сооружения водопровода и канализации

Устройство соединений, поворотов и глубины трубопровода

Все места стыковки, повороты гусеницы на коллекторах устроены в колодцах. Радиус поворота лотка принимают не меньше диаметра элемента в коллекторах размером 120 см. Коллекторы с большими диаметрами довольствуются поворотом трубы не менее 5 диаметров, при этом обязательно устраивая колодцы для осмотра в начале и конце изгиба.

Угол штуцера принимают не меньше прямого. Если соединение выполняется с перепадом высот , угол между соединяемым маршрутом и объездом допускается любого размера.

Соединение труб различного диаметра выполняется по оболочкам или на уровне расчетной высоты жидкости. Чтобы определить наименьшую глубину укладки труб, выполните тепловой расчет или учтите стандартную глубину в рабочей зоне.

При невозможности проведения расчетов или отсутствии данных о глубине залежи на данном участке принимаются стандартные условия. Трубопровод диаметром менее 50 см. размещают на высоте 30 см, а трубы большего диаметра прокладывают на глубине, превышающей точку промерзания почвы на полметра. Это расстояние не может быть меньше 70 см от верха трубы, начиная с поверхности земли или уровня расположения, чтобы предотвратить раздавливание машины.

Максимальная глубина полосы определяется специальными расчетами, в которых учитывается категория грунта, материал и размер трубы, а также способ укладки. Готовые данные уточняются в проекте работы.

Строительство колодцев

Инспекционные скважины вдоль трассы удовлетворены:

Размеры прямоугольных колодцев или канализационных камер в плане указаны в зависимости от диаметра труб. Для трубопроводов диаметром до 60 см требуется размер 100 х 100 см. .Автомобильные дороги с диаметром трубы более 70 см оборудованы колодцами размером 120 Х 150 см.

Круглые колодцы устраивают на дорожках диаметром до 60 см при размере 100 см, при диаметре до 70 см ставят настилы 125 см, диаметром более 120 см требуется колодец 200 см.

Размеры поворотных колодцев рассчитаны исходя из их расчетных условий размещения в них приемных и промежуточных лотков. На трассах диаметром не более 15 см и глубиной прокладки труб до 1.2 м Допускается в плане ставить небольшие колодцы, размером до 60 см. Они предназначены только для опускания механизмов очистки, люди не спускаются.

Высоту рабочих колодцев выполняют на высоте 1,8 м (от площадки до покрытия), если рабочая высота колодцев по проекту меньше 1,2 м, то их ширину делают от 30 до 100 см. . Полки и площадки смотровых колодцев располагаются на высоте верхней поверхности труб наибольшего диаметра.

На трассах элементов диаметром 70 см и более устраивают рабочую зону спереди и полку размером не менее 10 см с другой стороны лотка. В трубопроводах диаметром более 200 см рабочая площадка выполняется на консолях, с открытым лотком не менее 200 Х 200 см.

Для профилактики лотков и спуска людей навесные лестницы в рабочей части колодца могут быть стационарными или съемными. Обязательно устройте ограждение для работы на высоте до одного метра.

Дождевые колодцы

Колодцы дождевой канализации устраивают по размерам на трубопроводах от 60 до 70 см диаметром 1 м, а от 70 см и более делают прямоугольными размером 1 м Х 1 м или круглыми с диаметром равным труба большого размера, но не менее 1 м.

Высота колодцев на трубопроводах диаметром от 70 см до 140 см зависит от наибольшего размера лотка, на трассах диаметром более 150 см. рабочих площадок не предусмотрены.Полки в колодцах устраивают только в трубопроводах не более 90 см на уровне ½ половины самой большой трубы.

Стандартная ширина горловины люка для всех размеров принимается равной 70 см в диаметре, это должно позволять опускать оборудование для очистки пути на поворотах и ​​прямых участках.

Люки устанавливаются на уровне проезжей части с отличным покрытием. На газонах и в зеленой зоне крышка должна находиться на высоте 7 см от поверхности, а на необорудованных и неосвоенных участках отметка крышки люка должна находиться на высоте 20 см от земли. Для предотвращения несанкционированного проникновения люков костюм с запорными устройствами. Конструкция люка должна быть прочной, выдерживать нагрузку проезжающих автомобилей или других грузов и обеспечивать свободный доступ персонала.

В случае высокого уровня грунтовых вод на месте установки колодца, над уровнем перекрытия проекта, стены и основание камеры гидроизолируются до уровня выше уровня проникновения воды.

Колодцы перепадов высот автомобильной дороги

Перепады пути высотой до 3 м устроены в виде водосливов из рабочего профиля.Если предусмотрены отводы для высот до 6 м. то соединение выполняется в виде подступенка или стен для разводки вертикального расположения. При этом удельный расход сточных вод определяется из расчета 0,3 м в секунду на погонный метр ширины стены или окружности участка стояка.

Стояк снабжен приемной воронкой сверху и металлической плитой в основании с приямком для воды внизу. Приямки в подступенках диаметром менее 30 см не устраиваются, вместо них предусмотрены направляющие колена.Автомагистрали с диаметром трубы до 60 см оборудуют водостоком в смотровой камере вместо установки смотрового колодца.

В приемных коллекторах ливневой канализации с перепадом высот до 100 см дифференциальные камеры оснащаются сливным типом;

Водозаборники ливневых вод

В состав водозаборных камер входят:

Ливневые водоприемники — горизонтального типа, когда решетки устанавливаются на поверхности улицы в плоскости проезжей части.Практикуют вертикальные желоба, решетки которых вставляются сбоку от бордюра. Иногда целесообразно строить ливневые водоприемники смешанного типа с установкой вертикальных и горизонтальных решеток. Их не ставят на пологих склонах уличного рельефа.

В случае улицы с зубчатым уклоном расстояние между приемниками дождевой воды определяется расчетом с учетом длины продольного откоса и глубины жидкости в поддоне на решетке. Глубина не должна превышать 12 см. на улице с прямым пологим спуском, расстояние между приемниками осадков рассчитывается из условия, что ширина тока в лотке не должна превышать 2 м до входа в сетку. Для расчета берется количество осадков стандартной интенсивности для данной местности.

Данные по расчету расстояния от одного водозабора ливневых вод до другого приведены в специальных таблицах, учитывающих условия рельефа и интенсивность сточных вод.Длина промежуточного участка от люка до установленного водозабора не должна превышать 40 см, на котором допускается установка не более одного ресивера. Диаметр соединительной трубы определяется по интенсивности поступления воды в сетку с уклоном 0,02, но не более 20 см.

Допускается подключение организованных водостоков с кровли зданий и дренажной канализации к установленному водозабору ливневых вод. Если открытый лоток необходимо вывести в закрытый ствол , то это делается с установкой колодцев отстойника.Решетка в верхней части котлована выполняется с отверстиями размером не более 5 см, диаметр патрубков магистрали — расчетным, но не менее 25 см.

Устройство переходов через проезжую часть

Для устройства пересечения автомобильных дорог первой и второй категорий и железнодорожных путей первого, второго и третьего значений трубопроводы оборудуются защитными кожухами. Автомобильные и железнодорожные пути других категорий допускают прокладку водопровода и канализации без устройства оболочки.Пересечение трубопроводов с дорожками (под ними) напорных воздействий необходимо прокладывать из стальных труб. Автострады безнапорные действия позволили расположить чугунные элементы.

Прокол под дорогами необходимо согласовать со спецслужбами города или района в установленном порядке. При этом учитывается возможность проектирования и прокладки на этом участке дополнительных дорог и железнодорожных путей. Все работы по обустройству перекрестка с искусственными препятствиями ведутся согласно положениям СНиП 31.13330.

Для начала работы по устройству пункта пропуска необходимо предусмотреть въезд на территорию под дорогой. В канализацию предусмотрен дренаж. Если в районе нет канализационной линии в непосредственной близости от , принимаются меры по предотвращению слияния сточных вод с естественными водоемами на прилегающей территории рельефа. Для этого устраивают переключающую арматуру трубопроводов, ставят дополнительные сборные емкости и предусматривают аварийное отключение насосов.

Консервация откоса в корпусе осуществляется бетонированием площадок заданной высоты с установкой удерживающих направляющих конструкций. На верхней поверхности корпуса допускается прокладка электрических кабелей и проводов связи в трубчатой ​​конструкции. В некоторых случаях допускается после укладки труб залить цементным раствором пространство между ними и стенками корпуса.

Для ящиков, уложенных методом монтажа, толщина стенки рассчитывается в зависимости от степени проникновения, а толщина стенки оболочки, пробитой или выдавливанием, определяется расчетным путем с учетом давления домкрата, в во избежание изменения формы и деформации.

Стальные корпуса необходимо обработать изнутри и снаружи антикоррозийным покрытием и влагоизоляцией.

Устройство вентиляционных трубопроводов

Вентиляция бытовой канализации осуществляется через внутренние стояки бытовой канализации, но иногда предусматривается устройство принудительной вентиляции канализационных сетей. Вентиляция удовлетворена:

Если отвод сточных вод предусмотрен в зоне санитарных или охраняемых территорий, жилых массивов и в местах скопления людских потоков, то следует организовать очистные сооружения для отвода и частичной очистки сточных вод.

Естественная вентиляция наружных сетей, отводящих отходы с присутствующими в них летучими токсичными и взрывоопасными компонентами, устанавливается на каждом выпуске из дома в виде стояков диаметром не менее 20 см . Их следует разместить в отапливаемом помещении дома, обеспечив их сообщение с камерой гидравлического затвора. Вывод вентиляционной трубы осуществляется над крышей жилого дома на высоту не менее 70 см.

Что касается вентиляции коллекторов и каналов большого диаметра, устроенных щитовым или горным способом, то при проектировании вентиляционных установок используются специальные расчеты, чертежи которых приведены в рабочем проекте.

Устройство любого напорного и безнапорного водопровода и канализации требует серьезного отношения. Все работы, выполняемые строительными организациями, выполняются в строгом соответствии с положениями и стандартами, прописанными в СНиП. Только так можно избежать неприятных моментов, связанных с загрязнением питьевой воды и экологической деградацией окружающего пространства.

Жизнь в частном доме, безусловно, имеет ряд преимуществ.Отсутствие шумных соседей, возможность спроектировать постройку как угодно, сравнительная доступность — вот что подталкивает жителей шумных мегаполисов отдавать предпочтение коттеджным поселкам. Но построить дом — это только половина дела, ведь его обустройство имеет большое значение. Общение считается очень сложной задачей, требующей не только ответственного подхода, но и определенных навыков, умений и, конечно же, опыта. Чтобы все работы по устройству водопровода и канализации в собственном доме были выполнены правильно, нужно руководствоваться в своей работе юридической документацией.Практически весь процесс создания сетей инженерного типа регулируется правилами СНИП «Водоснабжение и канализация». Если вдруг вы решите отказаться от применения советов и правил, указанных в этом стандарте, в результате это может быть первопричиной неисправности во время эксплуатации. Кроме того, несоблюдение рекомендаций часто вызывает нарушения экологического баланса почвы участка, а также попадание в нее фекальных масс. А это, как известно, повлечет за собой загрязнение водоносных потоков колодца.

Согласно СНиП инженерные сети бывают двух типов — внешние и внутренние. Для того, чтобы каждый сетевой компонент работал бесперебойно, создан перечень специальных правил и требований, которые изложены в документе № 2.04.01-85 (для внутренних структур) и СНиП 3.05.04-85 (для внешних структур). . Также помните, что создание практически любых инженерных коммуникаций должно осуществляться исключительно профессионалами своего дела.

Перечень регламентов создания внутренних сетей

Часто внутренние системы водоснабжения и канализации монтируются с применением конструкций из полимеров или металлопластика.В зависимости от специфики постройки, а также объема нагрузок могут применяться трубы из других материалов. Элементы из меди и стали сегодня активно используются для водоснабжения. Но первый тип труб уже уходит на второй план, так как по своим техническим характеристикам и стоимости существенно уступает полимерным конструкциям.

Системы этого типа, в соответствии с нормативными документами, могут быть установлены в зданиях практически любого назначения. Это могут быть как частные дома, так и учреждения, как частные, так и государственные, а именно:

  • детей;
  • медицинский;
  • объектов общественного питания;
  • дом престарелых.


Если говорить о частных домах, то это не только одноэтажные дома. СНиП допускает установку систем в многоэтажных зданиях.

Правила устройства холодной воды

Внутренняя система водопровода по сфере применения бывает трех разновидностей:

  • Для питьевого водоснабжения;
  • Для обеспечения работы системы пожаротушения;
  • Для производственных сетей.

Внутренняя сеть холодного водоснабжения состоит из следующих элементов:

  • Сантехнические установки и вкладыши к ним.
  • Распределительные сети.
  • Узлы, которые монтируются на вводе в объекты.
  • Арматура запорная, регулирующая и смесительная.

Следует отметить, что необходимо выбрать наиболее подходящий монтажный чертеж внутренней системы с учетом особенностей конструкции, этажности и количества устройств, которые будут использоваться. Кроме того, требуется строгое соблюдение всех норм и правил, установленных санитарными службами.

Требования к системам горячего водоснабжения

Сегодня в жилых домах возможно создание отдельных трубопроводов для подачи чистой горячей воды, а также воды, которая используется для бытовых нужд. Помните: в этой сети максимально допустимое давление не может превышать 0,45 МПа.

Наружные сети

Для устройства канализационных систем наружного типа используются такие трубы:

  • чугун;
  • асбест и цемент;
  • из железобетона;
  • из керамики;
  • из полимеров и прочего.


Монтаж трубопроводов должен основываться на следующих фактах:

  • Выполняя разводку труб и монтаж водопровода, следует внимательно следить за тем, чтобы трубы не попали в грунтовые и сточные воды. Перед соединением труб с помощью крепежа их необходимо тщательно осмотреть на предмет засоров и при необходимости очистить.
  • Сборка трубопроводов традиционно осуществляется по заранее утвержденным схемам и чертежам.

  • Размеры траншей для прокладки трубных конструкций перед установкой трубопровода необходимо сверить с указанными в проекте.
  • Трубы с естественной циркуляцией располагаются таким образом, чтобы патрубок располагался напротив движущейся жидкости.
  • Во время монтажа чрезвычайно важно контролировать прямолинейность труб (это правило особенно актуально для прямых участков). Для контроля процесса можно не покупать никаких измерительных приборов, а использовать обычное зеркало.Установленные трубы просматриваются насквозь, и если все было сделано правильно, отражение в зеркале будет иметь отражение круга абсолютно правильной формы. Проверять эту характеристику необходимо как перед засыпкой траншеи, так и после нее.
  • Действующий ГОСТ устанавливает необходимость тщательной очистки систем водоснабжения и канализации. Иначе не удастся предотвратить коррозию.

Зачем создавать охранные зоны?

Чтобы исключить возможность загрязнения окружающей среды, в процессе монтажа систем обязательно создавать защитные зоны.

Зона защиты предполагает наличие основного источника водоснабжения, а также магистралей, по которым движется жидкость. Условно зона делится на 3 основные зоны:

  • Первый пояс представляет собой круг диаметром от 60 до 100 метров. В центре — объект забора чистой воды.
  • Второй — охватывает территорию, которая понадобится для предотвращения попадания загрязняющих веществ в питьевую чистую воду. Размеры этого участка придется рассчитывать самостоятельно, исходя из специфики местного климата и характеристик почвы.
  • Последний пояс оборудован для защиты водозаборного объекта от сторонних химикатов.

В этой связи можно сделать вывод, что организация каждой из трех лент в основном направлена ​​на исключение вероятности попадания загрязняющих веществ непосредственно в источник сбора жидкости.

Параметры зон данного типа строго регламентированы комплексом соответствующей нормативной документации. В целом функциональное назначение охранной зоны любой из систем инженерного плана направлено на предотвращение попадания сточных вод и различных загрязняющих веществ на используемую территорию.Как правило, разработкой нормативной документации занимаются сотрудники соответствующих государственных органов с учетом специфики каждого отдельного региона. Традиционной для систем напорного или безнапорного типа является зона, расположенная на расстоянии около пяти метров во всех направлениях от внешней стены магистрали. Если канализация строится в определенных регионах, то размеры защитной зоны нужно увеличивать не менее чем в два раза. Районы с особыми условиями эксплуатации в первую очередь следует отнести к районам с высоким уровнем сейсмической активности, слабым или переувлажненным грунтом.

Как расположены трубы?

Эффективное водоснабжение предполагает взаимное расположение труб. При проектировании и установке систем любого инженерного типа не следует забывать, что канализация вполне может стать источником различных бактерий для питьевой воды. Специалисты строительной отрасли разработали довольно жесткие правила, которых необходимо придерживаться в процессе работы с системой. Они закреплены в СНиП и непосредственно регулируют расположение водопровода и водоотведения:

  • В случае расположения труб по параллели, канализацию и водосточную систему необходимо разделять на сорок сантиметров.
  • В санитарной зоне водопровода строительство канализации категорически запрещено.
  • При необходимости установки систем, трубы которых будут пересекаться, в объекте пересечения следует располагать прямой угол. Совершенно недопустимо пересекать предметы под другим углом.
  • Традиционно водопровод размещается над канализацией. В точках пересечения элементов системы, расположенных под прямым углом, расстояние между ними должно начинаться с сорока сантиметров и увеличиваться в зависимости от индивидуальных параметров участка, климата и почвы.

  • Если для организации водоснабжения было решено использовать трубы из полимера, то на участках пересечения их следует «одеть» в специальные стальные кожухи. Длина кожуха выбирается в соответствии с грунтом на строительной площадке. Если вам приходится иметь дело с грунтами глинистого типа, стальной кожух должен выходить не менее чем на 5 метров в каждую сторону непосредственно от точки пересечения. Если на строительной площадке есть песок или другой тип хорошо профильтрованного грунта, длину обсадной колонны в обоих направлениях следует увеличить вдвое, то есть на десять метров в обе стороны.
  • Иногда лучшим дизайнерским решением будет расположение канализации над водопроводом. В этом случае трубопровод, отводящий сточные воды, должен быть покрыт стальным кожухом. Не забывайте о расстоянии между трубами в таких сложных условиях. Он также должен быть не менее 40 сантиметров.


СНиП, касающийся водопровода и канализации, также регламентирует ремонтные работы, связанные с восстановлением функций и эксплуатационных и технических характеристик соответствующих систем.Так что при необходимости проведения ремонтных работ на пересечении автомобильных дорог различного назначения, естественно, придется рыть траншею. Копать экскаватором можно только до тех пор, пока от дна траншеи до трубы не останется один метр. В дальнейшем рабочим придется лично добираться до места ремонта. К тому же в процессе самокопания ни в коем случае нельзя использовать металлолом или другие инструменты, которые могут навредить участку магистрали.

Нормативная документация гласит, что между канализацией с водопроводом и собственно домом нужно оставлять полметра и более.

Важен теоретический аспект

Помните, что СНиП — это лишь исходный теоретический аспект устройства систем водоснабжения. В процессе установки вы обнаружите множество факторов, влияние которых очевидно, но не всегда ясно. Понимание и умение в полной мере учитывать все факторы — это бизнес, который придет к вам в лучшем случае с опытом. Между тем, хорошая теоретическая подготовка позволяет правильно понимать специфику предстоящих строительных работ.Не следует забывать, что все домашние системы связи очень тесно связаны между собой. Таким образом, внешнее водоснабжение никогда не будет достаточно эффективным при слабом внутреннем функционировании.

При проектировании будущей системы и ее установке в полном соответствии с требованиями нормативных документов (СНиП) можно избежать ряда негативных последствий непрофессионального монтажа:

  • кратковременность работы систем;
  • загрязнение участка;
  • загрязнение воды;
  • необходимость частого ремонта в удаленных точках пересечения труб.

Грамотный и ответственный подход к работе, профессиональная поддержка и теоретические знания — все это тот минимальный набор, который гарантирует Вам успешную реализацию планов по организации систем канализации и водоснабжения согласно СНиП.

СНиП «Сантехника и канализация»: основные требования к разным типам систем и их установке Обновлено: 2 июля 2017 г. автор: Леси

Сантехники используют разные типы пластиковых труб

Внутренняя сантехника существует уже давно, и материалы, из которых изготовлены трубы, претерпели множество изменений.На протяжении десятилетий металл и керамика были наиболее распространенными материалами для изготовления труб. Сегодня во многих домах все еще есть трубы из оцинкованной стали, глины или даже чугуна. Начиная с 1970-х годов медь заменила оцинкованную сталь и сегодня является наиболее распространенным металлом, используемым в водопроводных системах.

Пластиковые трубы, однако, играют важную роль в водопроводе. С различными типами пластиковых водопроводных и канализационных труб легче работать, чем с медью. Впервые пластиковые трубы начали использовать в 1930-х годах, а с 1960-х годов они стали популярными среди водопроводчиков благодаря достижениям в производстве пластмасс, которые сделали эти трубы более полезными в целом.

Не существует одного вида пластика, из которого изготавливают трубы. В течение многих лет серый пластик, называемый полибутиленом, был обычным явлением для водопроводных систем, но его больше не используют, потому что он раскалывается и создает утечки. Если в вашем доме есть старые полибутиленовые трубы, мы настоятельно рекомендуем вам заменить их пластиковыми трубами нового типа. Вот три типа пластиковых водопроводных труб, которые сегодня обычно используются сантехниками:

3 распространенных типа пластиковых труб

Поливинилхлорид (ПВХ)

Это материал, с которым вы, вероятно, знакомы больше всего, и он выполняет несколько функций в домашнем хозяйстве, помимо водопровода.Большинство магистральных водопроводов выполнено из ПВХ. Он не такой гибкий, как некоторые другие типы пластика, и, поскольку он коробится при высоких температурах (выше 140 ° F), он не используется в линиях горячего водоснабжения или на кухне. Этот тип пластиковой водопроводной трубы не подвержен коррозии и отличается низкой теплопроводностью.

Хлорированный поливинилхлорид (ХПВХ)

Это трубы из ПВХ, прошедшие хлорирование (обработку хлором). ХПВХ более прочен при более высоких температурах и давлениях, чем ПВХ, и широко используется в промышленной сантехнике.В домах он отлично подходит для транспортировки питьевой воды и работы с линиями горячего водоснабжения, для которых ПВХ не подходит. CPVC также более гибкий. Однако при замерзании он трескается, поэтому ХПВХ бесполезен для водопровода, потому что эти трубы должны быть закопаны в землю.

Сшитый полиэтилен (PEX)

Сантехники часто используют PEX в домашних сантехнических системах благодаря его многочисленным преимуществам. Этот тип пластиковой водопроводной трубы полезен как для горячего, так и для холодного водоснабжения и является излюбленным каналом для подачи пресной воды на кухнях и ванных комнатах.PEX очень гибкий, поэтому он подходит для большинства пространств, недорого и с ним легко работать. Он бывает разных цветов, что позволяет водопроводчикам легко определять горячие и холодные линии для будущих работ. Однако им нужна поддержка из-за их гибкости.

Профессиональный сантехник знает, какие типы труб, металлические или пластиковые, использовать для ремонта, замены и модернизации водопровода. Если вам потребуется ремонт или другие работы с трубами, позвоните нашим опытным и имеющим лицензию сантехникам, чтобы убедиться, что работа выполнена точно и у вас есть подходящие трубы, обслуживающие дом.У вас есть проблемы с отоплением или кондиционером в вашем доме? Наши подрядчики также предлагают услуги по ремонту систем отопления, вентиляции и кондиционирования воздуха, такие как ремонт печи, установка котла, замена центрального кондиционера, ремонт тепловых насосов и ремонт воздуховодов.

Устройства для прокладки трубопроводов для вашего дома. Wm. Компания Henderson Plumbing, Heating & Cooling Inc. обслуживает округ Делавэр и Мейн Лайн, штат Пенсильвания.

Как слить воду из водопроводной системы вашего дома

Хотя это не обычная задача, иногда необходимо слить воду из водопроводных труб вашего дома.Некоторые распространенные причины для этого включают решение проблемы гидравлического удара, отключение сезонной собственности на зиму или капитальный ремонт сантехники, например, замену или удлинение основных водопроводных линий. К счастью, хотя осушение водопроводных труб дома может показаться сложной задачей, на самом деле это очень просто. Давайте подробнее рассмотрим причины, по которым вы можете захотеть это сделать.

Гидравлический молот

Гидравлический удар (также называемый гидравлическим ударом) — это ситуация, при которой водопроводные трубы громко стучат при включении и выключении смесителей или когда устройство внезапно запускает или останавливает поток воды.Проблема возникает из-за наличия воздуха в водопроводных линиях, который позволяет воде колебаться вперед и назад и ударяет трубы друг о друга или о деревянный каркас. Даже если в вашей системе есть воздушные камеры для поглощения этого удара, слишком много воздуха, попавшего в систему, приведет к сохранению проблемы. Ответ заключается в том, чтобы слить воду из системы и снова заполнить ее, чтобы воздушные зазоры были ограничены определенными воздушными камерами.

Сезонное отключение

Осушение водопроводных труб — один из многих пунктов контрольного списка подготовки к зиме.Это особенно важно, когда недвижимость в холодном климате останется без присмотра на зиму. Замерзшие трубы, которые лопаются, могут заполнить пустой дом тысячами галлонов воды и нанести ущерб на многие тысячи долларов.

Капитальный ремонт сантехники

Хотя слив всей системы не является частью каждого капитального ремонта или дополнения к домашней водопроводной системе, иногда это может быть необходимо, например, когда устанавливается ванная комната в подвале, а водопроводные трубы, расположенные над установкой, необходимо опорожнить при установке новой. трубы подключены к существующей системе.В подающих трубопроводах дома может быть значительное количество воды. И в тот момент, когда трубы разрезаются для подключения новых водопроводных труб, эта вода может вытекать, если их предварительно не слить.

Слив воды из водопроводных труб вашего дома и повторное наполнение их после завершения работы — очень простой процесс.

Все о сантехнике — этот старый дом

Примите душ и почувствуйте расслабляющий пульс горячей воды. Бросьте грязную одежду в стиральную машину, добавьте немного моющего средства и нажмите кнопку, чтобы очистить все менее чем за час.Да, домашнюю сантехнику легко принять как должное.

Но чудо воды по запросу становится более очевидным, когда что-то идет не так, или когда проект реконструкции требует установки новых линий подачи, слива и вентиляции. Многие проблемы с сантехникой можно отнести к ошибочным деталям установки. К счастью, сантехнические материалы, процедуры и детали конструкции подробно описаны в Унифицированном сантехническом кодексе (UPC), который является справочным руководством, используемым лицензированными сантехниками и большинством строительных отделов.

Независимо от того, занимаетесь ли вы сантехническим проектом своими руками или работаете с профессиональным сантехником, подробности здесь помогут вам принять базовые решения относительно существующей водопроводной системы или планируемых модификаций.

Основные системы и принцип их работы

Водопроводы обеспечивают подачу воды для использования по всему дому

Есть два основных способа получения воды в домах: из колодца или из местного водоканала.Если коммунальное предприятие поставляет воду, на главной линии подачи, которая входит в дом, будет счетчик воды и главный запорный клапан.

Если вода поступает из колодца на участке, будет большой резервуар для хранения, который заполняется скважинным насосом. Вы найдете запорный клапан на трубе, которая питает резервуар (из колодца), и на трубе, которая питает водонагреватель и все линии холодной воды, которые проходят в разные части дома. Важно знать, где находятся эти запорные клапаны (и держать их доступными), на случай, если в вашей водопроводной системе возникнет проблема, требующая отключения воды.

В старых домах (построенных до 1970 г.) линии подачи обычно изготавливались из медных труб и медных или латунных фитингов. В более новых домах, скорее всего, будут пластиковые трубопроводы (см. САНТЕХНИЧЕСКИЕ ТРУБЫ ниже). В старых домах, которые были отремонтированы, часто используются медные и пластиковые трубопроводы.

Системы очистки воды от загрязняющих веществ

Если вы получаете воду из городского водопровода, она будет очищена от загрязняющих веществ, представляющих опасность для здоровья.Колодезная вода неочищенная. Независимо от того, какой у вас источник воды, важно проверить ее, чтобы убедиться, что она безопасна. (Поиск по запросу «тестирование воды» в вашем районе приведет к появлению ряда компаний, которые могут проверить вашу воду.) Вода из колодцев может быть загрязнена бактериями, химическими веществами, минералами или радоном.

Городская вода также может переносить загрязняющие вещества. Тест на воду позволит выявить конкретные загрязнители, в том числе такие минералы, как железо. Хотя минералы не токсичны, они могут сократить срок службы водонагревателя и затруднить стирку.Результаты теста воды подскажут, какие виды очистки воды необходимы. При использовании колодезной воды нередко проводят две или более процедур — например, для удаления бактерий, радона и минералов.

Отвод сточных вод в канализационную систему или городскую канализацию

Сливные линии, по которым сливается грязная вода, легко отличить, потому что они намного больше, чем линии водоснабжения. В наши дни большинство сливных и вентиляционных линий сделаны из пластика (см. САНТЕХНИКА ниже).В старых домах канализационные трубы могут быть медными или чугунными. В сельской местности сточные воды направляются в отстойник, питающий отстойник, состоящий из перфорированной трубы, засыпанной гравием. Жидкие сточные воды распределяются по всему септическому полю, повышая чистоту, поскольку они просачиваются через гравий в почву. Твердые частицы оседают в септике, и их необходимо откачивать не реже одного раза в год, а в условиях интенсивной эксплуатации — чаще.

В городских районах и многих пригородах сточные воды направляются в городскую канализационную систему.Плата за муниципальные водопроводные и канализационные системы основывается на потреблении воды, которое регистрируется водомером, установленным на основной линии водоснабжения вашего дома.

Вентиляционные отверстия обеспечивают хороший дренаж

Для всех канализационных дренажных линий требуются вентиляционные отверстия для обеспечения хорошего дренажа. Без подпиточного воздуха, который обеспечивает вентиляция, действие вакуума может препятствовать перемещению сточных вод по дренажным линиям. Все сантехнические устройства (раковина, унитаз, душ, стиральная машина и т. Д.) Должны иметь вентиляцию, но некоторые приспособления могут иметь общую вентиляционную линию.Рекомендации по вентиляции приведены в СКП. Обычные вентиляционные отверстия собираются из пластиковых труб и проходят через отсеки для стоек и чердак, чтобы пройти через крышу. Когда невозможно вентилировать приспособление обычным способом (например, вентилировать раковину, расположенную на кухонном острове), большинство строительных норм и правил допускают установку вентиляционного клапана воздухозаборника (AAV).

Сантехнические трубы

Пластиковая труба

Существует три основных типа пластиковых труб, используемых в жилищном водопроводе.Каждый тип имеет определенные характеристики, которые определяют наилучшее использование, но с точки зрения общих характеристик пластиковая труба имеет явные преимущества перед металлической трубой. Он не будет разъедать или взаимодействовать с минералами в водопроводе, как медные и чугунные трубы. В отличие от металлических труб, он обеспечивает некоторую изоляционную ценность. И с ним легче работать, потому что фитинги присоединяются к трубе с помощью растворителей или компрессионных соединений, а не пайки.

  • Труба ПВХ (поливинилхлорид) в основном используется для канализации и для линий холодного водоснабжения.
  • Труба из ХПВХ (хлорированный поливинилхлорид) дороже ПВХ и чаще всего используется для трубопроводов горячего водоснабжения, поскольку она может выдерживать более высокие температуры.
  • Трубка PEX (сшитый полиэтилен) представляет собой гибкую пластиковую трубку, предназначенную для горячего и холодного водоснабжения. Многие сантехники и домашние мастера предпочитают PEX, а не ПВХ и ХПВХ, потому что его способность сгибаться может устранить необходимость в коленях при прокладке трубопровода, что упрощает процесс установки.Сантехнические линии PEX могут иметь цветовую маркировку; вы используете окрашенный в красный цвет полиэтилен для горячей воды и трубки синего цвета для холодной воды. PEX также используется в системах теплого пола.

Медь

Медные трубопроводы имеют долгую историю применения в сантехнике. Жесткая медная труба (обычно диаметром ½ или дюйма) обычно используется для линий подачи; большие диаметры используются для линий сточных вод. Гибкая медная труба малого диаметра иногда используется для питания кофеварок и устройств для приготовления льда.Изготовление медных водопроводных труб требует использования паяных фитингов, хотя в некоторых случаях также могут использоваться фитинги компрессионного типа. Медная сантехника может служить долго, но она дороже пластика и более восприимчива к повреждениям, вызванным «жесткой» водой, поскольку медь может химически взаимодействовать с некоторыми минералами.

Чугун и свинец

Эти два материала для водопроводных труб больше не используются, и не зря. Чугун дорогой, тяжелый, с ним трудно работать, он подвержен коррозии и ржавчине.Со свинцом также трудно работать, и его токсичность представляет серьезную опасность для здоровья при использовании линий подачи свинца. Если у вас есть старый дом, в котором есть чугунные или свинцовые водопроводные линии, немедленно замените все свинцовые подводящие линии. При необходимости чугунные отводы можно заменить пластиковыми.

Не забудьте про арматуру

Сантехника требует большого количества фитингов. Вот некоторые из основных деталей, необходимых в водопроводной системе для жилых помещений:

  • Муфты для соединения двух участков трубы
  • Колено для изменения направления
  • Тройники для создания ответвлений
  • Очистка для прочистки засоренных канализационных трубопроводов
  • Клапаны перекрытия подачи воды
  • Переходная арматура для соединения различных материалов (например, медных и поливинилхлоридных труб)

Водяное отопление

На отопление воды обычно приходится 15% или более общих затрат на электроэнергию в доме.Решение о том, какой тип водонагревателя лучше всего подойдет для вашего дома, зависит от ряда факторов: стоимости установки, энергоэффективности (которая определяет эксплуатационные расходы), требований к техническому обслуживанию и долговечности, а также домашних деталей, которые определяют ежедневные потребности в горячей воде. Вот ваш выбор:

Водонагреватели резервуарного типа: по-прежнему наиболее распространенный выбор

Водонагреватель резервуарного типа накапливает горячую воду в резервуаре, размер которого может составлять от 6 галлонов. (для обслуживания одной ванной комнаты) до 80 галлонов.или больше.

Этот тип водонагревателя использует природный газ, пропан, электричество или мазут для нагрева воды. Когда температура воды внутри резервуара упадет до 115 ° (F) или около того, нагревательный элемент автоматически включится, чтобы снова нагреть воду до нужной температуры. Этот цикл нагрева повторяется независимо от того, используете вы горячую воду или нет. Водонагреватели, соответствующие стандарту ENERGY STAR®, имеют изоляцию для снижения потерь тепла в режиме ожидания, поскольку вода в баке «ждет» своего использования.

Бесконтактные водонагреватели: без потери тепла в режиме ожидания

Верный своему названию, безбаковый водонагреватель не может накапливать горячую воду.Когда кто-то открывает кран с горячей водой, нагревательный элемент в модели без бака автоматически включается, и вода нагревается, проходя через теплообменник. В большинстве бытовых безбаквальных водонагревателей в качестве источника тепла используется природный газ или пропан. В отличие от водонагревателей резервуарного типа, которые используют энергию для поддержания температуры воды даже в пустом доме, водонагреватели без резервуара используют энергию только по запросу (их иногда называют «нагревателями по запросу»). Хотя водонагреватель без резервуара может стоить в два раза дороже, чем водонагреватель резервуарного типа, это разумный выбор, если есть длительные периоды времени, когда нет потребности в горячей воде.

Водонагреватели косвенного действия: «Бесплатная» горячая вода зимой

Этот тип водонагревателя зависит от системы отопления всего дома для нагрева воды, которую вы используете для стирки. В зимние месяцы, когда ваша система отопления работает для поддержания тепла в доме, система косвенного нагрева воды обеспечивает бесплатное горячее водоснабжение. Но эта экономия энергии теряется в жаркую погоду, когда система отопления должна работать, чтобы нагреть воду. Системы косвенного нагрева воды обеспечивают максимальную экономию энергии в холодном климате.

Водонагреватели с тепловым насосом: эффективны в более теплом климате

Некоторые системы тепловых насосов, которые обеспечивают отопление и охлаждение всего дома, также могут нагревать воду для стирки. Тепловые насосы для всего дома, которые также нагревают воду для стирки, используются уже несколько десятилетий. В последнее время компактные воздушные тепловые насосы стали использоваться в качестве источника тепла для водонагревателей резервуарного типа. Блок теплового насоса устанавливается сверху резервуара для горячей воды, и тепловой насос автоматически включается, когда вода в резервуаре опускается ниже заданной температуры.Этот тип водонагревателя лучше всего работает в теплом и мягком климате.

Солнечная горячая вода: экономия средств от солнца

Есть ли у вашего дома или вашей собственности хорошее солнечное освещение? Если это так, вы можете подумать о «гелиотермической» системе. Этот тип системы обеспечивает циркуляцию воды или (в холодном климате) раствора антифриза в теплообменнике, который использует прямые солнечные лучи в качестве источника тепла. Изолированный резервуар для хранения хранит воду, нагретую солнечными батареями. Бак также будет иметь резервный источник тепла, чтобы довести воду до температуры, когда солнечное отопление недоступно.Солнечные системы горячего водоснабжения давно зарекомендовали себя в США и во всем мире. Солнечная тепловая система может сократить ваши расходы на нагрев воды на 80%.

Общие проблемы

Засоренные линии

Засорения обычно возникают в сливных линиях, и их необходимо устранять незамедлительно, чтобы избежать повреждений раковиной или унитазом при переполнении. Большинство унитазов можно удалить с помощью поршня (он же помощник сантехника). Засорение раковины обычно происходит в сифоне, расположенном непосредственно под сливом раковины.Чтобы очистить забитую ловушку, поместите ведро под ловушку и отсоедините ловушку, отвинтив две накидные гайки. Слейте воду из ведра, очистите ловушку и снова соберите водопровод. Если вам не удается найти или удалить засор, вызовите сантехника.

Утечки

Утечки воды могут вызвать серьезные повреждения, но большинство утечек можно предотвратить. Вот основные причины утечек в водопроводной системе:

  • Утечки вокруг фитингов. Неправильно выполненное паяное соединение может протекать в медных трубопроводах.Компрессионные или резьбовые сантехнические соединения могут протекать, если соединение ослаблено. Чтобы предотвратить утечки в резьбовых соединениях (используемых на душевых лейках и гибких линиях подачи для раковин и унитазов), перед установкой соединительной гайки оберните сантехническую ленту Teflon® вокруг резьбы.
  • Треснувшая труба. Труба из ПВХ и ХПВХ может треснуть от сильного удара или замерзшей в трубе воды. Медная труба может треснуть при замерзании воды на участке трубопровода.
  • Неисправные клапаны. Качество сантехнической арматуры может отличаться.Хороший клапан может обеспечивать герметичность в течение многих лет, в то время как плохо сделанный клапан начнет протекать после частого использования.

Примеси

Сегодня вода во многих регионах, скорее всего, будет содержать примеси, которые могут представлять серьезную опасность для здоровья. Хорошая новость заключается в том, что системы смягчения последствий могут удалить это загрязнение, если они правильно установлены и обслуживаются. Убедитесь, что ваша вода проверена компанией, проводящей испытания воды. Эти специалисты могут порекомендовать правильное лечение для удаления определенных загрязнений.

Чрезмерное водопотребление

Современные сантехнические устройства, такие как туалеты и насадки для душа, спроектированы так, чтобы использовать воду более эффективно, чем старые приспособления. Замена старых водоотводящих устройств новыми, более эффективными версиями снизит ваши расходы на канализацию (или снизит нагрузку на вашу септическую систему), а также защитит окружающую среду. Используйте ту же стратегию с посудомоечной и стиральной машинами. Новые модели ENERGY STAR не только сократят потребление воды; они также помогут снизить ваши счета за электричество.

Колодец и гнойник

Дом с собственным колодцем и септикой требует обслуживания и периодического ремонта. Септик следует откачивать не реже одного раза в год, и следует проявлять осторожность, чтобы не повредить зараженное поле, перемещая по нему тяжелое оборудование.

Колодец иногда может быть заражен бактериями. Это проявится в тесте на воду. Если присутствуют бактерии, проблему можно решить с помощью обработки хлором. Колодезный насос, который подает воду в сборный резервуар, со временем потребует замены, но это стандартный ремонт, с которым может справиться любой сантехник.

Как бороться с корнями деревьев в канализации

Одним из основных виновников перебоев канализационной линии являются корни деревьев и кустарников.

Если оставить их беспрепятственно расти, эти корни вырастут достаточно толстыми, чтобы образовать полный блок в линиях, и в конечном итоге они разорвут трубы.

Распространенное заблуждение о корнях в канализационных трубах

Многие люди считают, что корни вызывают разрывы в канализационных трубах. Это неправда.

Единственная причина, по которой у вас могут быть корни в вашей системе, состоит в том, что в трубе было существующее отверстие или трещина.

Корни притягиваются к кислороду и воде. Поэтому в тот момент, когда корень ощущает влагу, он тяготеет к ней.

Корневые системы состоят из нескольких частей, включая более крупные постоянные корни, которые стабилизируют растение или дерево, и корни волос, которые ищут и обеспечивают воду и питательные вещества. В зависимости от размера дерева корневая система может достигать 100 футов и более.

Единственный способ, которым корни могут сломать канализационную трубу снаружи

Итак, теперь, когда мы установили корни, не нарушайте границы, давайте рассмотрим возможный сценарий, который может произойти.

Допустим, после установки над канализационной линией было посажено дерево. По мере роста дерева корневой ком будет расти вокруг трубы и обволакивать ее.

В конце концов давление корневого комка, а я говорю о корневом комке размером от 5 до 10 футов, сломает трубу — и это особенно верно в Северном Техасе. Почва в Северном Техасе постоянно движется, расширяется и сжимается. И из-за этого движения вокруг труб, которые не двигаются из-за того, что корневой ком удерживает их устойчиво, это давление вызовет разрыв.

В этом случае корни все еще не проникли в трубу, что привело к разрыву. Давление со стороны корневой системы сделало.

Как вытащить корни из канализационной трубы

Конечно, сначала вы можете задаться вопросом, как вообще не допустить попадания корней в канализацию?
В конце концов, единственный способ убедиться, что труба остается целой, — это вообще не ломаться.

Но, поскольку вы не можете даже увидеть трубы, закопанные под землей, это не то, что вы можете сделать.

Вырезать корни из канализационной трубы

Канализационная машина используется для вырезания корней из канализационной линии. К машине прикреплен трос со специальной насадкой для обрезки корней на конце.

Кабель подается в линию и вращается, в то время как лезвия для обрезки корней разрезают корни. В зависимости от степени роста оставшийся мусор может потребоваться вымыть из системы.

Хотя это жизнеспособный подход, он является временным. У вас все еще есть трещины или разрывы в линии, а это значит, что корни просто вернутся в вашу канализационную систему.

В очень редких случаях корни настолько укоренились в системе, что даже канализационная машина не может их вырезать. В подобных случаях трубу необходимо обнажить, вырезать и заменить. Опять же, это редко, но иногда необходимо.

Канализационные соли или химикаты для корней деревьев

Если вы поищете в Интернете, вы можете найти способы использовать каменную соль или химические вещества для уничтожения корней. Имейте в виду, что химикат, который вы можете использовать, также может вызвать коррозию трубы, еще больше ослабив ее.

Конечно, если у вас уже есть большой засор с более сильными и укоренившимися корнями, каменная соль может усугубить проблему. Каменную соль лучше всего использовать при работе с более мелкими корнями и корневыми волосками.

После того, как корни укрепятся, вам нужно будет их отрезать канализационной машиной.

Но опять же, это временное решение. У вас есть разрывы в линии, поэтому корни снова отрастут.

Замена канализационной трубы

Лучший способ убедиться, что ваша система не имеет корней, — это заменить трубу.

Вы можете использовать те временные меры, которые я объяснил выше, чтобы не допустить корней, но в конце концов вам придется заменить трубу.

Невозможно узнать, насколько быстро будут расти корни в вашей канализационной сети. Это зависит от типа дерева, почвы и ряда других факторов окружающей среды.

Так что есть смысл подготовиться к замене.

Как узнать, есть ли в моей системе корни?

Самый простой способ узнать… ваша система выполняет резервное копирование, и вы подозреваете, что это засорение.

Если убрать засор, он не возвращается — никаких корней. Если вы устраните засор, и вскоре после этого он снова появится, самое время провести расследование.

Водопроводчик может выйти и осмотреть канализационную камеру, чтобы увидеть, что вызывает повторяющиеся резервные копии.
Если вы не сталкиваетесь с засорами, но хотите действовать заранее, вы можете пригласить сантехника и провести осмотр канализационной камеры.

Покроет ли страховка домовладельца корни деревьев в моей канализации?

Нет, если это вне дома.Канализационные, водопроводные, все, что угодно. Если он находится за пределами вашего дома, он не будет покрываться. Период.

Однако, если он находится под плитой, есть вероятность покрытия в Техасе. Это действительно зависит от вашей компании и политики. Но если у вас есть повреждения внутри вашего дома, например, из-за наводнения из-за запаса, вызванного корнями деревьев в водопроводе под плитами, стоит позвонить и выяснить.

Сколько стоит удаление корней из канализации?

Это действительно зависит от ситуации.Но по приблизительной оценке, это может стоить от 100 до 200 долларов, а иногда и больше. И это просто для того, чтобы срезать и очистить корни.

Если мы говорим о постоянном решении вашей корневой проблемы, это может быть от 700 до нескольких тысяч долларов. Это зависит от того, какая часть линии имеет корни и разрывы, и что потребуется, чтобы добраться до труб, например, пробивка отверстий в плите, проходка туннелей и т. Д.

Позвоните нам с вопросами

Если вы подозреваете, что у вас есть корни деревьев в вашей канализационной системе или у вас возникли проблемы с водопроводом под плитами, позвоните нам по телефону 972-494-1750.

Каждый дом и каждая ситуация индивидуальны. И здесь, в In-House Plumbing, наша цель — найти лучшее решение вашей проблемы. Вы можете прочитать наши многочисленные отзывы, чтобы увидеть, как мы на протяжении многих лет работали с клиентами, чтобы добиться именно этого.

С нами также можно связаться по электронной почте [email protected]

PEX по сравнению с медью: какие трубы подходят для моего дома?

Фото: istockphoto.com

Медь, когда-то являвшаяся лучшим выбором для всех водопроводных труб, была отодвинута в сторону гибкими трубами из сшитого полиэтилена, сокращенно PEX.В то время как медь по-прежнему играет важную роль в водопроводных трубах для нового строительства, трубы PEX быстро становятся выбором для реконструкции и модернизации. И медь, и PEX обладают рядом преимуществ и недостатков, поэтому, если вы хотите заменить существующую систему водоснабжения в своем доме, продолжайте читать. Эта шпаргалка по PEX и меди описывает основные различия между двумя материалами, чтобы вы могли принять обоснованное решение для своего сантехнического проекта.

СВЯЗАННЫЕ С: 10 советов по сантехнике, которые должен знать каждый

Медь служит дольше, чем трубы из ПВХ.

Трудно превзойти медные трубы по долговечности, которая в среднем составляет от 50 до 70 лет, по сравнению с PEX, у которой ожидаемый срок службы от 30 до 50 лет. Продолжительность жизни PEX можно сократить за счет использования очень горячей воды в доме (180 градусов по Фаренгейту или выше) или если вода в доме содержит большое количество хлора.

Срок службы меди можно сократить из-за сильнокислой воды. При установке в обычных условиях (например, ваш дом подключен к городской системе водоснабжения) можно ожидать, что медь прослужит дольше PEX примерно на 20 лет.Если вы используете частный колодец, проверьте воду перед модернизацией системы водоснабжения. Местные офисы отдела помощи округа могут проверять колодезную воду, чтобы определить, содержит ли она много кислоты или хлора.

Медь также дороже.

В последние годы стоимость меди существенно выросла из-за увеличения ее вторичного использования, поэтому производство меди также увеличилось. В среднем установка медных водопроводных труб будет на 58-68 процентов дороже, чем установка PEX.Например, вы можете рассчитывать заплатить от 8000 до 10000 долларов, чтобы сантехник заменил старые трубы на новые медные в среднем доме площадью 1500 квадратных футов с двумя ванными комнатами, по сравнению с 4000–6000 долларов для PEX.

Фото: istockphoto.com

PEX требует меньшего количества подключений.

Поскольку медь является жесткой, ее необходимо разрезать по размеру и устанавливать угловые фитинги каждый раз, когда она подходит к углу, например, когда она поворачивается от вертикального участка между шпильками к горизонтальному участку для встречи с раковиной.Чем больше соединений, тем больше монтажных работ. С другой стороны, PEX непрерывно проходит от водораспределительной панели (называемой коллектором) до каждого приспособления (ванны, раковины и т. Д.). PEX легко загибается за углы, поэтому дополнительные соединения не требуются.

В проекте реконструкции гибкость — большой плюс, потому что труба PEX может проходить сквозь готовые стены без необходимости вырезать гипсокартон. Чтобы установить новые медные трубы в готовом доме, необходимо снять гипсокартон, чтобы сантехник мог выполнить соединения.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Фото: istockphoto.com

PEX предлагает центральную отсечку.

Большинство водопроводных принадлежностей, таких как ванны, раковины и душевые, имеют индивидуальные запорные клапаны, расположенные где-то поблизости. В случае раковины она обычно находится в шкафу для умывальника внизу, но запорные клапаны для ванн и душевых часто расположены за дверными панелями, закрепленными винтами, что затрудняет доступ к ним.

С PEX каждая труба подключается к водораспределительному коллектору (обычно расположенному рядом с тем местом, где водопровод входит в дом), и каждая отдельная труба имеет свой собственный запорный клапан непосредственно на коллекторе. На коллекторе есть ярлыки для каждого запорного клапана, такие как «Ванна» или «Раковина в прачечной», поэтому отключать и включать подачу воды для любого приспособления очень просто.

Медь с большей вероятностью замерзнет и сломается.

Один из самых больших недостатков медных труб — это их склонность к растрескиванию, если вода внутри замерзает и расширяется.Обладая степенью гибкости, PEX может расширяться, если вода внутри него замерзает, что делает PEX более устойчивым к разрушению при замерзании.

Тем не менее, при строительстве нового дома существует небольшой риск замерзания и разрушения медных труб, потому что современные методы сантехники предназначены для обеспечения изоляции и безопасности труб.

Проблема чаще встречается в старых домах, в которых отсутствует надлежащая изоляция. Если вы живете в холодном регионе и ваш дом недостаточно теплоизолирован или если у вас в прошлом были проблемы с замерзанием водопроводных труб, возможно, стоит заменить трубы полиэтиленом PEX.

СВЯЗАННЫЕ С: Предотвращение замерзания и разрыва труб — вот как

PEX более удобен для использования в домашних условиях.

Для домашних мастеров труба PEX является более простым в установке типом. Выполнение необходимых соединений в медных трубах требует использования горелки для пайки и герметизации фитингов.

Трубы PEX соединяются с помощью ряда простых в использовании фитингов, включая быстроразъемные фитинги, которые соединяются, просто сдвинув их вместе, обжимные фитинги (требующие специального обжимного инструмента) или зажимные фитинги (требующие зажимного инструмента).

Производители фитингов каждого типа обычно размещают на своих веб-сайтах подробные видеоролики по установке, и, поскольку PEX является гибким, вам нужно будет выполнить только два соединения для каждого приспособления — одно на коллекторе, а другое — на самом приспособлении.

Примечание. Разрешение на установку новой сантехники в вашем собственном доме зависит от строительных норм в вашем районе, поэтому перед тем, как начать, обратитесь в местную строительную администрацию.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Сантехника для лодок | ЛодкаUS

Вот обзор типичной бортовой системы водоснабжения.

Танки

Поскольку вода тяжелая, цистерны следует устанавливать низко в лодке. Там, где есть место, относительно просто добавить дополнительные резервуары. Жесткие полиэтиленовые резервуары доступны в сотнях форм и размеров, или вы можете использовать гибкий резервуар-дозатор — по сути, мешок для воды.

Резервуары для воды обычно имеют три резьбовых отверстия: одно для выпуска, другое для выпускного шланга, оба 1/2 дюйма, и одно для заливного шланга, обычно 1 1/2 дюйма.Резьбовые заусеницы для шлангов позволяют выполнять шланговые соединения. Впускное отверстие соединено с заливом на палубе. (Убедитесь, что на заливной палубе есть уплотнительное кольцо для защиты от забортной воды, когда она закрыта.) Вентиляционная линия ведет к вентиляционному штуцеру высоко в лодке — над резервуаром под любым ожидаемым углом крена. Имейте в виду, что если вентиляционное отверстие также не выше уровня заполнения, оно будет переполняться, когда вы наполняете резервуар. Выходное соединение ведет непосредственно к насосу или, в установке с несколькими резервуарами, к коллектору или Y-образному клапану.

Используйте тефлоновую ленту или герметик для резьбовых соединений на всех резьбовых соединениях и не перетягивайте фитинги в пластиковых резервуарах.Закрепите шланги хомутами из нержавеющей стали.

Трубопровод

Подающий трубопровод для системы водоснабжения лодки должен быть нетоксичным, не загрязняющим, не иметь вкуса и одобрен FDA для питьевой воды. Если система находится под давлением или по ней будет подаваться горячая вода, трубопровод должен быть подходящим. Традиционным выбором для водопровода давно стал прозрачный ПВХ, армированный полиэфирной оплеткой. Этот же тип шланга можно использовать для заливки и вентиляции бака.

В последние годы полужесткие полиэтиленовые (ПЭ) трубки, давно используемые в водопроводе жилых домов, стали популярными для водопровода лодок.Ему есть что рекомендовать. Система подачи воды из полиэтиленовых трубок с быстроразъемными соединениями собирается с простотой Tinkertoys. Непрозрачный или, по крайней мере, полупрозрачный характер полиэтиленовой трубки препятствует росту водорослей, которые могут быть проблемой при использовании прозрачного шланга. Полиэтиленовые трубки также бывают разных цветов — обычно красного для горячей воды и синего для холодной, — что красиво выглядит и может упростить отслеживание неисправностей водопровода. Поскольку трубка менее гибкая, чем шланг из ПВХ, и ее необходимо обрезать до нужной длины, установка водопроводной системы из полиэтилена будет немного сложнее.Однако основным отрицательным моментом для водопровода из полиэтилена является стоимость фитингов, которая на момент написания этой статьи составляла от 4 до 8 долларов каждая. С другой стороны, шланг дешевле, чем армированный прозрачный шланг из ПВХ.

Сливные шланги, подсоединенные к штуцерам, проходящим через корпус, должны быть прочнее прозрачного винилового шланга. Для этого выберите армированный резиновый шланг, иногда называемый шлангом обогревателя. Это тот же тип шланга, который используется в водопроводе двигателя, и его прочность на разрыв примерно в три раза выше, чем у армированного винилового шланга.Двойной зажим для всех шлангов, соединенных с фитингами, проходящими через корпус.

Насос

Водяные насосы на лодке могут быть электрическими или ручными. Электрический насос нагнетает давление во всей водяной системе. Большинство электрических насосов имеют реле давления, которое срабатывает, когда давление падает ниже установленного значения — обычно около 30 или 40 фунтов на квадратный дюйм. Открытие любого крана на лодке сбрасывает давление и заставляет насос включаться и работать до тех пор, пока он не восстановит давление до значения отключения. Насос будет включаться и выключаться, пока кран не закроется.Вход электрического насоса подключается непосредственно к выходу бака (или многоканальному вентилю), а выход подает воду ко всем кранам и приборам.

Ручные насосы — с ручным или ножным управлением — снабжают одиночный патрубок, подключенный непосредственно к выпускной стороне насоса. Регулирующий клапан не требуется; расход воды регулируется работой насоса. Основное преимущество ручных насосов заключается в том, что они резко сокращают потери воды, что является серьезной проблемой для лодок, которые проводят длительные периоды вдали от источников воды.

Аккумулятор

В некоторых водных системах есть аккумулятор. В больших гидроаккумуляторах есть баллоны под давлением, но самые маленькие — это просто пустые резервуары, попадающие в линию после насоса. Когда насос работает, он пытается заполнить резервуар снизу, сжимая воздух, оставшийся внутри резервуара. Давление из бака позволяет забирать небольшое количество воды без необходимости работы насоса, тем самым сокращая цикличность насоса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
