Ремонт гидроаккумулятора своими руками: пошаговые инструкции

Схема устройства системы водоснабжения для частного дома включает в себя много важных элементов. И назвать ее простой, никак нельзя. Один из важнейших ее элементов – это гидравлический аккумулятор.

Это устройство отвечает за поддержку постоянного давления в системе, а также защищает водопровод от гидроударов. Однако, ничто не вечно, поэтому, иногда требуется делать ремонт гидроаккумулятора. При этом, большинство неисправностей, можно устранить своими руками.

Основные неисправности гидробаков

На самом деле, устройство гидравлического аккумулятора не отличается особой сложностью. Он состоит из:

  • основного бака;
  • мембраны или резинового баллона для хранения воды;
  • реле давления, манометра и прочей арматуры.

Однако, несмотря на свою простоту, эти устройства могут ломаться. Основные неисправности гидроаккумулятора для систем частного водоснабжения:

  • слишком частое включение и выключение насоса. Это может быть вызвано разными причинами. Наиболее распространенные это снижение давления воздуха в баке, повреждение мембраны и повреждение корпуса бака. Кроме того, может быть неправильно настроено реле давления;
  • воздушное давление ниже нормы – скорее всего, поврежден ниппель, который не держит давление;
  • вода протекает из воздушного клапана – это говорит о повреждении мембраны;
  • не набирается необходимое давление воды – не достаточно воздуха в баке.

Конечно, самый оптимальный вариант это вызвать специалиста или отдать гидробак на ремонт в сервисный центр. Однако, при желании, можно сделать ремонт и своими руками.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Одна из частых проблем – это поломка мембраны

Основные признаки, по которым можно определить повреждения мембраны:

  • слишком частые включения насоса;
  • течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

  • прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
  • после этого, гидроаккумулятор отключается от системы водоснабжения;
  • с него сливается вода и спускается воздух;
  • теперь нужно открутить фланец и вынуть старую грушу;
  • далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
  • после этого, новая мембрана расправляется и устанавливается на посадочное место;
  • затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Проблемы с давлением

Такая проблема может быть вызвана рядом причин:

  • повреждение ниппеля – через него уходит воздух;
  • неправильная настройка реле давления;
  • повреждение корпуса бака.

Последовательность действий для ремонта:

  • вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
  • если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
  • для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
  • теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.

Манометр может показывать неверные значения

Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.

Слишком частые включения насоса

Это явление, говорит о недостатке воздушного давления в баке для систем водоснабжения. Поэтому, самое первое, что нужно сделать – это проверить показания манометра.

Здесь нужно учесть и тот факт, что этот прибор может показывать неверные значения. Поэтому, можно просто полностью спустить воздух с системы через клапан для закачки воздуха и накачать его заново. Если манометр вышел из строя – нужно его заменить.

Еще одна возможная причина – сбилось реле управления давлением. В этом случае, нужно его отрегулировать. Возможно, что неисправность устранится.

Поломка реле давления – тоже одна из возможных неисправностей

Также нужно осмотреть и сам гидроаккумулятор – если нарушена целостность корпуса, воздух будет стравливаться. В зависимости от размеров повреждения, нужно будет либо герметизировать его, либо покупать новый.

Еще одна распространенная причина – вышел из строя ниппель для воздуха. Если это так, то его нужно просто поменять. Для этого, нужно отключить гидравлический аккумулятор от системы водоснабжения и стравить с него воздух. После этого, нужно выкрутить старый ниппель и вставить на место новый.

Затем в бак накачивается воздух до 1,5 атмосфер, а после набирается вода в мембрану.

Выходит вода из под фланца

Иногда случается и такая поломка. Однако лечится она просто – обычно достаточно просто подтянуть гайки на фланце. Если это не помогает, тогда придется спускать с бака воду и сбрасывать давление воздуха, а после этого снимать фланец.

Затем можно попробовать сделать дополнительную резиновую прокладку и провести пробный запуск системы. Дело в том, что гидроаккумулятор находится под постоянным давлением и от этого, в резине могут появляться микротрещины.

Может протекать вода через фланец

Если же дополнительная прокладка не помогла – придется покупать новый фланец.

При этом, нужно осмотреть посадочное место – на нем не должно быть механических повреждений, заусенцев и ржавчины. Если есть какие либо дефекты, их нужно устранить, т.к. именно они могут стать причиной протечки.

Профилактика аккумулятора

Вообще эти устройства ломаются не так часто, все-таки их конструкция довольно простая. Однако, чтобы избежать или вовремя диагностировать неисправность, нужно периодически проводить обслуживание гидроаккумулятора. Тем более, в этом нет ничего сложного, и такая процедура не отнимает много времени.

Обслуживание проводится по такому графику:

  • раз в 1-2 месяцы делается простой визуальный осмотр устройства. Гидроаккумулятор проверяется на предмет течи, кроме того на некоторых моделях нужно сбрасывать лишнее давление;
  • следующий осмотр делается каждые полгода. Бак также проверяется визуально, но дополнительно нужно проверить состояние давления воздуха и при необходимости подкачать его. Также, стоит проверить исправность реле давления – и при необходимости провести корректировку настроек.

Если же гидравлический аккумулятор проработал больше трех лет, желательно провести комплексную профилактику. Для этого устройство отсоединяется от системы водоснабжения и проводится замена груши. Также может потребоваться замена фланца и ниппеля.

Каждые 3 года проводите профилактику

Ремонт аккумулятора можно без проблем сделать своими руками. Однако, при замене запчастей, желательно покупать оригинальные изделия. Особенно это касается мембраны.

Видео

Обслуживание и ремонт гидроаккумулятора для систем водоснабжения: правила и способы

На чтение 5 мин Просмотров 1. 5к. Опубликовано Обновлено

Автономный водопровод, в основе которого лежит насос, перекачивающий жидкость из колодца или скважины, в некоторых загородных поселках является единственным способом обеспечить водой частный дом. Работает по мере необходимости использования воды: открытие крана, включение насосного устройства, поступление жидкости. Чтобы уменьшить количество включений и отключений насосной установки, которые уменьшают ее эксплуатационный ресурс, в водопроводную сеть монтируют гидроаккумулятор.

Что такое гидроаккумулятор

Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.

Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.

Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.

Правила технического обслуживания

Оптимальное в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Как и все сантехнические приборы, гидроаккумулятор имеет определенный эксплуатационный ресурс. Чтобы его увеличить, необходимо периодически проводить обслуживание. Если включение и отключение насосной установки участилось, это говорит о том, что внутри бака понизилось давление — произошла утечка воздуха.

Как отрегулировать давление воздуха

Справиться с причиной частого включения гидроаккумулятора можно своими руками. Для этого понадобиться манометр, которым измеряют давление в автомобильных колесах. Последовательность проводимых операций:

  • отключается от питающей электрической сети насос;
  • открывается любой кран или смеситель в водопроводной сети, чтобы сбросить давление воды;
  • снимается защитная крышка ниппеля, которая расположена с противоположной стороны от вводного патрубка;
  • подключается к ниппелю манометр;
  • снимается показание давления воздуха, оно должно соответствовать параметру, указанному в паспорте изделия или на металлической табличке, расположенной на корпусе гидроаккумулятора.

Если давление намного ниже паспортного или его вообще нет, с помощью обычного автомобильного насоса или компрессором воздух закачивается в бак.

Перед закачкой необходимо открыть один из потребителей. Лучше тот, который ближе всего расположен к гидроаккумулятору. Закачать воздух в бак, который практически полностью заполнен грушей с водой, невозможно.

Очень важно правильно отрегулировать давление воздуха. Если данный параметр будет выше паспортного, может возникнуть ситуация, когда воздух сдавит мембрану по максимуму, отчего она съежится. Невозможно будет в нее закачать воду. Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух.

В заводских условиях обычно производят заправку гидроаккумулятора азотом. Это не говорит о том, газ нельзя заменить воздухом. Просто надо предварительно его выпустить.

Проверять гидроаккумулятор на работоспособность надо один раз в полгода. Если давление в нем падает, значит, неисправность в стыке между корпусом и ниппелем. Решить эту проблему также несложно. Надо подтянуть ниппель или болты на фланце. Проверку на утечку обычно проводят с помощью мыльного раствора.

Сроки обслуживания гидроаккумулятора

Устройство гидроаккумулятора

Существуют рекомендации от производителей, которые необходимо использовать в процессе эксплуатации гидроаккумуляторов. Если строго их придерживаться, можно увеличить эксплуатационный ресурс прибора почти в два раза.

  1. Один раз в месяц производить проверку на предмет соответствия заданным значением включения и отключения насосной установки.
  2. Один раз в полгода обследовать гидроаккумулятор на предмет внешнего состояния: наличия или отсутствия вмятин, коррозии, подтеков и прочего.
  3. Один раз в полгода проверять манометром давление воздуха.
  4. Если загородный дом в холодное время не будет эксплуатироваться, необходимо позаботиться о сливе воды из гидроаккумулятора на зиму.

На рынке гидробак представлен в двух исполнениях: горизонтальном и вертикальном. В независимости от этого обслуживание производится одинаково.

Ремонт гидроаккумулятора

При покупке мембраны нужно правильно подобрать материал

Причина, которая может привести к ремонтным работам, — разрыв резиновой мембраны. Определить, что груша порвалась, достаточно просто. Надо снять защитную крышу с ниппеля и надавить на него, к примеру, спичкой. Если полилась вода, значит, мембрана порвана и жидкость заполнила собой весь бак.

Ремонт заключается в замене порванной груши:

  • отключается от питания насос;
  • сбрасывается давление воды в водопроводной системе путем открытия одного из потребителей;
  • отсоединяется гибкий шланг, которым гидроаккумулятор подключен к водопроводу;
  • гаечным ключом откручиваются шесть болтов, которые крепят фланец к корпусу бака;
  • вытаскивается мембрана;
  • бак промывается и высушивается;
  • внутрь вставляется новая мембрана;
  • устанавливается фланец, который затягивается болтами;
  • закачивается через ниппель воздух;
  • гидроаккумулятор подключают к водопроводной системе гибкой вставкой.

Использовать для герметизации стыка фланца и корпуса прибора герметик не надо. Резиновая груша, а точнее ее фланцевый выступ, сам является герметизирующим элементом.

Иногда встречаются ситуации, когда стальной фланец мембраны проржавел и не может выполнять свои функции. Его надо просто заменить новым. Способ замены точно такой же. Только не надо вытаскивать грушу из гидроаккумулятора и промывать его.

К обслуживанию и ремонту гидроаккумулятора для системы водоснабжения частного дома необходимо подходить ответственно. Все манипуляции не требуют много времени. Но именно от них зависит и работоспособность бака с насосом, и их долгосрочная беспроблемная эксплуатация. Если самостоятельно провести ремонт не получается, к примеру, не откручиваются болты фланца, рекомендуется отнести гидроаккумулятор в сервисный центр. Сорванная резьба или сломанный болт – это нарушение герметизации прибора.

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?


Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  •  Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  • Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  • Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  • Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

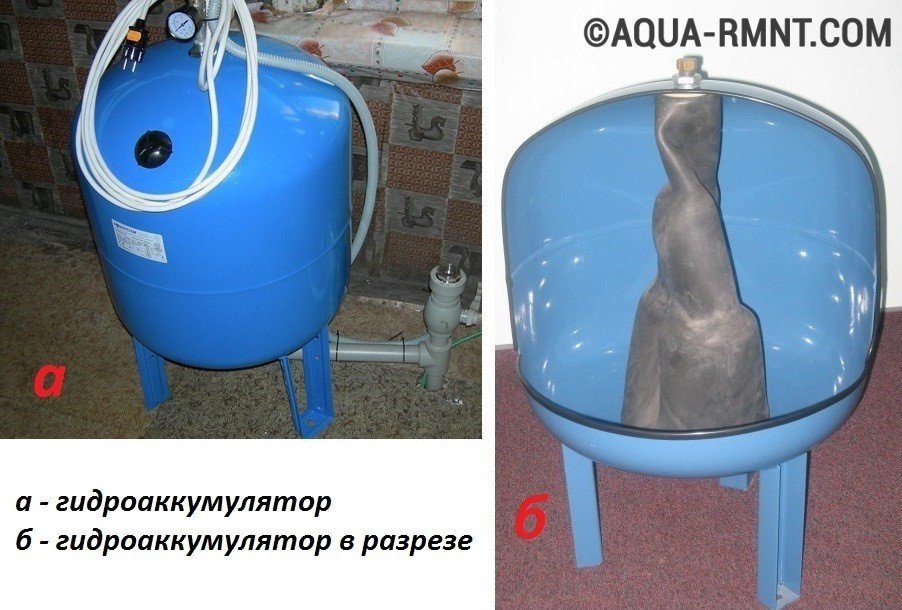

Устройство гидроаккумулятора


Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции


Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса


Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю


Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции


Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.


С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  •  Amax – максимальный расход литров воды в минуту;
  •  К – коэффициент, который зависит от мощности двигателя насоса;
  •  Pmax – давление при выключении насоса, бар;
  •  Pmin – давление при включении насоса, бар;
  •  Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:
  Pmax (бар)      Pmin (бар)     Pвозд (бар)      A max (куб.м/час)      K (коэффициент)
  3.0 1.8     1.6       2.1       0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31. 41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  •  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  •  поврежденную мембрану можно восстановить в сервисном центре;
  •  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  •  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  •  достаточность объема бака нужно определить до его установки в систему.

Как заменить мембрану в гидроаккумуляторе своими руками.

Дата публикации: 06.10.2018 12:01

Важный элемент системы водоснабжения для частных домов это гидроаккумулятор.
Благодаря этому устройству, поддерживается постоянное давление в водопроводе, а также осуществляется защита всего оборудования от гидравлических ударов.
Мембрана в гидроаккумуляторе со временем изнашивается и приходит в негодность – без нее он не сможет работать.
Мембрана для гидроаккумулятора – это его самая важная часть.
Без нее, это будет просто накопительный металлический бак.
Мембрана представляет собой резиновую грушу, сделанную из каучука.
В зависимости от размеров самого бака, она может быть разной емкости.
Мембрана вставляется внутрь бака и делит его на две части:
В одну насосом закачивается воздух.
Во вторую подается вода с системы водопровода.
Давление воздуха в баке составляет 1,5-2 атмосферы.
Благодаря этому, в водопроводе поддерживается постоянное рабочее давление.
Кроме этого, сменная мембрана для гидроаккумулятора выполняет еще одну важную задачу – она предохраняет водопровод от гидроударов и защищает насос от слишком частых включений.
Происходит это таким образом: например, мощность насоса составляет 3 м3\час, а кран потребляет 0,6 м3\час; получается, что когда открывается кран, то сразу же включается насос, поскольку он подает воды значительно больше, чем нужно крану, он сразу же выключается.
А как только давление в системе упадет – насос снова включится.
Таким образом, он будет включаться и выключаться через каждую секунду – а это может привести к тому, что устройство просто сгорит; благодаря гидроаккумулятору, насос будет включаться только тогда, когда давление в мембране упадет ниже заданного.
Получается, что это устройство занимает важное место в системе водоснабжения.
И желательно знать, как отремонтировать его своими руками.
Тем более, это не так сложно.
Виды мембран Существует 2 типа этих изделий:
Для отопления. Для использования в водопроводах.
Различные виды мембран Естественно, что между ними есть определенные различия: максимальная температура мембран для водопровода составляет 70 градусов, тогда как для отопительных – 99; изделия для водопровода изготавливаются из каучука, а для отопления из специального состава.
Отопительные мембраны выдерживают давление в 8 атмосфер, тогда как водопроводные – 7.
Их объемы также бывают разными, однако наиболее популярные находятся в пределах 100 литров Как определить, что мембрана пришла в негодность Вообще, производители заявляют срок службы этих изделий равный 5 годам.
Однако, на практике, такое случается редко.
Ведь мембраны очень не любят: повышение температуры выше установленного; частые перепады давления; интенсивное сжатие.
На практике, редко удается избежать работы гидробака в жестком режиме, поэтому срок службы груши уменьшается до 3-х лет.
Как определить, что пора поменять мембрану в гидравлическом аккумуляторе: насос стал включаться слишком часто; не держится постоянное давление воды.
Это явные признаки повреждения мембраны, однако, это может указывать и на повреждения в корпусе гидроаккумулятора.
Поэтому, перед тем, как разбирать емкость, желательно проверить состояние самого бака.
Замена мембраны Если причина уже определена, то нужно приступать к ремонту.
И первое, что нужно сделать, это приобрести новое изделие.
Здесь важно не экономить и покупать оригинальные запчасти, т.к. дешевые подделки могут быстро выйти из строя.
И получится такая ситуация, что через полгода придется делать все заново.
Подготовка Когда новая мембрана куплена, нужно приготовить набор ключей и переходить к ремонту.
Вначале, нужно слить воду из самой емкости.
Для этого: перекрывается подача воды к гидроаккумулятору; с него стравливается воздух; сливается вода.
Важный момент – если при сливе воды из аккумулятора будет выходить и воздух, значит, резиновая груша повреждена.
То же самое качается и ниппеля – если при стравливании воздуха будет выходить вода, это говорит о поломке.
Дело в том, что груша разделяет внутренность бака на две независимые камеры. Поэтому смешивание воды и воздуха исключается.
Если же это происходит, значит внутренняя целостность нарушена.
Этапы ремонта Когда вода с бака спущена, можно переходить непосредственно к ремонту.
Замена мембраны в гидроаккумуляторе делается таким образом:
во-первых, необходимо снять фланец, для этого, ключом откручиваются удерживающие его гайки; после этого, достается старая мембрана;
Достаем старую мембрану ее нужно внимательно осмотреть и найти место повреждения.
Во-первых, это позволит точно удостовериться, что она порвалась, а во-вторых, нужно оценить размеры повреждения.
Ведь если они небольшие, ее можно попробовать завулканизировать;
Проверяем где мембрана порвалась теперь желательно осмотреть внутренности бака – скорее всего в нем будет грязь и ржавчина.
Поэтому, его требуется хорошо почистить; после этого, нужно внимательно осмотреть фланец – на нем не должно быть никаких повреждений и заусенцев.
Если есть какие-либо отслоения, они зачищаются наждачной бумагой.
То же самое относится и к посадочному месту – его нужно тщательно очистить; теперь требуется взять новую мембрану, расправить ее и вставить ее на место старой; после этого, она накрывается фланцем и он затягивается гайками.
На этом сам процесс замены заканчивается. Теперь, нужно делать пробный пуск гидроаккумулятора.
Для этого, он обратно подсоединяется к водопроводу.
Но в начале, в него нужно накачать воздух до рабочего давления, оно составляет 1,5-2 атмосферы.
А после, включается подача воды. При этом, не стоит открывать кран подачи на полную мощность.
Это может привести к разрыву мембраны, поэтому, вода набирается постепенно.
Таким образом, поменять мембрану своими руками довольно просто.
И с этим без проблем можно справиться не привлекая специалистов.
Тем более, стоимость замены в специализированном центре, может получиться довольно высокой.
Профилактика Чтобы поломка гидроаккумулятора не застала врасплох, нужно проводить его периодическое обслуживание.
Делать его несложно: один раз в 3-4 месяца бак осматривается на наличие повреждений; раз в полгода, нужно проверить работу манометра, реле давления, а также проверить уровень давления воздуха в баке.
Помимо этого, все специалисты рекомендуют проводить замену мембраны в гидроаккумуляторе раз в три года.
Естественно, при условии его постоянного и бесперебойного использования.
Дело в том, что средний срок службы этих изделий редко превышает эту цифру.
Поэтому лучше провести замену заранее – так можно заранее обезопасить себя от внезапной поломки.

Как почистить гидроаккумулятор водоснабжения

Схема устройства системы водоснабжения для частного дома включает в себя много важных элементов. И назвать ее простой, никак нельзя. Один из важнейших ее элементов – это гидравлический аккумулятор.

Это устройство отвечает за поддержку постоянного давления в системе, а также защищает водопровод от гидроударов. Однако, ничто не вечно, поэтому, иногда требуется делать ремонт гидроаккумулятора. При этом, большинство неисправностей, можно устранить своими руками.

Основные неисправности гидробаков

На самом деле, устройство гидравлического аккумулятора не отличается особой сложностью. Он состоит из:

  • основного бака;
  • мембраны или резинового баллона для хранения воды;
  • реле давления, манометра и прочей арматуры.

Однако, несмотря на свою простоту, эти устройства могут ломаться. Основные неисправности гидроаккумулятора для систем частного водоснабжения:

  • слишком частое включение и выключение насоса. Это может быть вызвано разными причинами. Наиболее распространенные это снижение давления воздуха в баке, повреждение мембраны и повреждение корпуса бака. Кроме того, может быть неправильно настроено реле давления;
  • воздушное давление ниже нормы – скорее всего, поврежден ниппель, который не держит давление;
  • вода протекает из воздушного клапана – это говорит о повреждении мембраны;
  • не набирается необходимое давление воды – не достаточно воздуха в баке.

Конечно, самый оптимальный вариант это вызвать специалиста или отдать гидробак на ремонт в сервисный центр. Однако, при желании, можно сделать ремонт и своими руками.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Одна из частых проблем — это поломка мембраны

Основные признаки, по которым можно определить повреждения мембраны:

  • слишком частые включения насоса;
  • течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

  • прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
  • после этого, гидроаккумулятор отключается от системы водоснабжения;
  • с него сливается вода и спускается воздух;
  • теперь нужно открутить фланец и вынуть старую грушу;
  • далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
  • после этого, новая мембрана расправляется и устанавливается на посадочное место;
  • затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Проблемы с давлением

Такая проблема может быть вызвана рядом причин:

  • повреждение ниппеля – через него уходит воздух;
  • неправильная настройка реле давления;
  • повреждение корпуса бака.

Последовательность действий для ремонта:

  • вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
  • если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
  • для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
  • теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.

Манометр может показывать неверные значения

Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.

Слишком частые включения насоса

Это явление, говорит о недостатке воздушного давления в баке для систем водоснабжения. Поэтому, самое первое, что нужно сделать – это проверить показания манометра.

Здесь нужно учесть и тот факт, что этот прибор может показывать неверные значения. Поэтому, можно просто полностью спустить воздух с системы через клапан для закачки воздуха и накачать его заново. Если манометр вышел из строя – нужно его заменить.

Еще одна возможная причина – сбилось реле управления давлением. В этом случае, нужно его отрегулировать. Возможно, что неисправность устранится.

Поломка реле давления — тоже одна из возможных неисправностей

Также нужно осмотреть и сам гидроаккумулятор – если нарушена целостность корпуса, воздух будет стравливаться. В зависимости от размеров повреждения, нужно будет либо герметизировать его, либо покупать новый.

Еще одна распространенная причина – вышел из строя ниппель для воздуха. Если это так, то его нужно просто поменять. Для этого, нужно отключить гидравлический аккумулятор от системы водоснабжения и стравить с него воздух. После этого, нужно выкрутить старый ниппель и вставить на место новый.

Затем в бак накачивается воздух до 1,5 атмосфер, а после набирается вода в мембрану.

Выходит вода из под фланца

Иногда случается и такая поломка. Однако лечится она просто – обычно достаточно просто подтянуть гайки на фланце. Если это не помогает, тогда придется спускать с бака воду и сбрасывать давление воздуха, а после этого снимать фланец.

Затем можно попробовать сделать дополнительную резиновую прокладку и провести пробный запуск системы. Дело в том, что гидроаккумулятор находится под постоянным давлением и от этого, в резине могут появляться микротрещины.

Может протекать вода через фланец

Если же дополнительная прокладка не помогла – придется покупать новый фланец. При этом, нужно осмотреть посадочное место – на нем не должно быть механических повреждений, заусенцев и ржавчины. Если есть какие либо дефекты, их нужно устранить, т.к. именно они могут стать причиной протечки.

Профилактика аккумулятора

Вообще эти устройства ломаются не так часто, все-таки их конструкция довольно простая. Однако, чтобы избежать или вовремя диагностировать неисправность, нужно периодически проводить обслуживание гидроаккумулятора. Тем более, в этом нет ничего сложного, и такая процедура не отнимает много времени.

Обслуживание проводится по такому графику:

  • раз в 1-2 месяцы делается простой визуальный осмотр устройства. Гидроаккумулятор проверяется на предмет течи, кроме того на некоторых моделях нужно сбрасывать лишнее давление;
  • следующий осмотр делается каждые полгода. Бак также проверяется визуально, но дополнительно нужно проверить состояние давления воздуха и при необходимости подкачать его. Также, стоит проверить исправность реле давления – и при необходимости провести корректировку настроек.

Если же гидравлический аккумулятор проработал больше трех лет, желательно провести комплексную профилактику. Для этого устройство отсоединяется от системы водоснабжения и проводится замена груши. Также может потребоваться замена фланца и ниппеля.

Каждые 3 года проводите профилактику

Ремонт аккумулятора можно без проблем сделать своими руками. Однако, при замене запчастей, желательно покупать оригинальные изделия. Особенно это касается мембраны.

Видео

Содержание статьи:

Автономный водопровод, в основе которого лежит насос, перекачивающий жидкость из колодца или скважины, в некоторых загородных поселках является единственным способом обеспечить водой частный дом. Работает по мере необходимости использования воды: открытие крана, включение насосного устройства, поступление жидкости. Чтобы уменьшить количество включений и отключений насосной установки, которые уменьшают ее эксплуатационный ресурс, в водопроводную сеть монтируют гидроаккумулятор.

Что такое гидроаккумулятор

Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.

Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.

Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.

Правила технического обслуживания

Оптимальное в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Как и все сантехнические приборы, гидроаккумулятор имеет определенный эксплуатационный ресурс. Чтобы его увеличить, необходимо периодически проводить обслуживание. Если включение и отключение насосной установки участилось, это говорит о том, что внутри бака понизилось давление – произошла утечка воздуха.

Как отрегулировать давление воздуха

Справиться с причиной частого включения гидроаккумулятора можно своими руками. Для этого понадобиться манометр, которым измеряют давление в автомобильных колесах. Последовательность проводимых операций:

  • отключается от питающей электрической сети насос;
  • открывается любой кран или смеситель в водопроводной сети, чтобы сбросить давление воды;
  • снимается защитная крышка ниппеля, которая расположена с противоположной стороны от вводного патрубка;
  • подключается к ниппелю манометр;
  • снимается показание давления воздуха, оно должно соответствовать параметру, указанному в паспорте изделия или на металлической табличке, расположенной на корпусе гидроаккумулятора.

Если давление намного ниже паспортного или его вообще нет, с помощью обычного автомобильного насоса или компрессором воздух закачивается в бак.

Перед закачкой необходимо открыть один из потребителей. Лучше тот, который ближе всего расположен к гидроаккумулятору. Закачать воздух в бак, который практически полностью заполнен грушей с водой, невозможно.

Очень важно правильно отрегулировать давление воздуха. Если данный параметр будет выше паспортного, может возникнуть ситуация, когда воздух сдавит мембрану по максимуму, отчего она съежится. Невозможно будет в нее закачать воду. Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух.

В заводских условиях обычно производят заправку гидроаккумулятора азотом. Это не говорит о том, газ нельзя заменить воздухом. Просто надо предварительно его выпустить.

Проверять гидроаккумулятор на работоспособность надо один раз в полгода. Если давление в нем падает, значит, неисправность в стыке между корпусом и ниппелем. Решить эту проблему также несложно. Надо подтянуть ниппель или болты на фланце. Проверку на утечку обычно проводят с помощью мыльного раствора.

Сроки обслуживания гидроаккумулятора

Устройство гидроаккумулятора

Существуют рекомендации от производителей, которые необходимо использовать в процессе эксплуатации гидроаккумуляторов. Если строго их придерживаться, можно увеличить эксплуатационный ресурс прибора почти в два раза.

  1. Один раз в месяц производить проверку на предмет соответствия заданным значением включения и отключения насосной установки.
  2. Один раз в полгода обследовать гидроаккумулятор на предмет внешнего состояния: наличия или отсутствия вмятин, коррозии, подтеков и прочего.
  3. Один раз в полгода проверять манометром давление воздуха.
  4. Если загородный дом в холодное время не будет эксплуатироваться, необходимо позаботиться о сливе воды из гидроаккумулятора на зиму.

На рынке гидробак представлен в двух исполнениях: горизонтальном и вертикальном. В независимости от этого обслуживание производится одинаково.

Ремонт гидроаккумулятора

При покупке мембраны нужно правильно подобрать материал

Причина, которая может привести к ремонтным работам, – разрыв резиновой мембраны. Определить, что груша порвалась, достаточно просто. Надо снять защитную крышу с ниппеля и надавить на него, к примеру, спичкой. Если полилась вода, значит, мембрана порвана и жидкость заполнила собой весь бак.

Ремонт заключается в замене порванной груши:

  • отключается от питания насос;
  • сбрасывается давление воды в водопроводной системе путем открытия одного из потребителей;
  • отсоединяется гибкий шланг, которым гидроаккумулятор подключен к водопроводу;
  • гаечным ключом откручиваются шесть болтов, которые крепят фланец к корпусу бака;
  • вытаскивается мембрана;
  • бак промывается и высушивается;
  • внутрь вставляется новая мембрана;
  • устанавливается фланец, который затягивается болтами;
  • закачивается через ниппель воздух;
  • гидроаккумулятор подключают к водопроводной системе гибкой вставкой.

Использовать для герметизации стыка фланца и корпуса прибора герметик не надо. Резиновая груша, а точнее ее фланцевый выступ, сам является герметизирующим элементом.

Иногда встречаются ситуации, когда стальной фланец мембраны проржавел и не может выполнять свои функции. Его надо просто заменить новым. Способ замены точно такой же. Только не надо вытаскивать грушу из гидроаккумулятора и промывать его.

К обслуживанию и ремонту гидроаккумулятора для системы водоснабжения частного дома необходимо подходить ответственно. Все манипуляции не требуют много времени. Но именно от них зависит и работоспособность бака с насосом, и их долгосрочная беспроблемная эксплуатация. Если самостоятельно провести ремонт не получается, к примеру, не откручиваются болты фланца, рекомендуется отнести гидроаккумулятор в сервисный центр. Сорванная резьба или сломанный болт – это нарушение герметизации прибора.

Гидроаккумуляторы

В рубрике «Принадлежности» рассмотрим вопросы обслуживания и ремонта гидроаккумуляторов (ГА). Основное назначение ГА это уменьшить количество включений насосного оборудования в единицу времени и тем самым увеличить срок его службы, а также иметь определенный запас воды, на случай непредвиденных ситуаций (отсутствие электроэнергии или поломке насоса). Объем жидкости, которая находится в баке, значительно меньше чем объем самого бака и в некоторых случаях составляет половину его объема. Зависит от изначального давления воздуха в воздушной полости и разнице между давлением отключения и включения насоса. Чем больше разница, тем больший объем жидкости находится в баке. Гидроаккумуляторы используются также для защиты от гидравлических ударов, корректной работе датчиков давлений и реле давления. Очень широкое применение они нашли в автоматических насосных станциях (АНС). Благодаря ГА стало возможным в станциях применять реле давления и тем самым автоматически подавать воду в систему водоснабжения. Реле давления без бака не в состоянии работать корректно, из-за мгновенного изменения давления в системе происходят флотационные включения реле (реле щелкает). При таком режиме работы реле, происходит быстрый перегрев двигателя и поломка самого реле. С помощью АНС можно автоматизировать процесс подачи воды в частные дома и дачные участки, организовать полив и орошение огородов и садовых участков. В процессе эксплуатации станции необходимо проводить техническое обслуживание, а иногда и ремонт гидроаккумуляторов.

Техническое обслуживание в процессе эксплуатации

ГА как и любое оборудование требует технического обслуживания, а иногда и ремонта. Как определить тот момент, когда пришло время обслуживать бак? На это, прежде всего, указывает изменения в работе насоса. Он начал чаше включатся, и меньше времени работать после закрытия всех кранов или отключаться сразу же после закрытия крана. Данные проблемы указывают на то, что в ГА в воздушной полости уменьшилось давление или воздуха нет совсем. Для проверки давления воздуха, необходим манометр (подойдет автомобильный). Чтобы измерить давление в ГА нужно отключить насос или станцию из сети питания. Очень важно!!! сбросить давление в системе водоснабжения, открыв ближайший кран разбора воды, и только после сброса давления в системе водоснабжения можно померить давление воздуха. На (Рис.1) показан гидроаккумулятор вид сзади.

ГА вид сзади

Снимаем защитную крышку (Поз. 2) и подключаем к ниппелю (Поз. 1) манометр. Измеренное давление должно соответствовать значению, указанному на фирменной табличке, прикрепленной к баку. Если давления воздуха нет или давление меньше, чем указано на фирменной табличке, то необходимо с помощью насоса или компрессора, подкачать давление до указанного значения. Следует обратить внимание на то, что при закачивании воздуха кран разбора воды должен быть открыт или сам бак необходимо отсоединить от системы водоснабжения. Если эту процедуру не сделать, то воздух в бак закачать не получится, так как вода находящаяся внутри бака в отличии от воздуха не сжимается. В процессе закачки воздуха из резиновой груши (мембраны) ГА будет вытесняться вода. После этого давление в воздушной камере необходимо отрегулировать в зависимости от давления включения насоса. Об устройстве, регулировке давления в воздушной полости и монтаже ТА можно посмотреть здесь. Необходимо помнить, что давление воздуха в ГА всегда должно быть меньше, чем нижнее давление включения, заданное на реле. Это необходимо для того, чтобы увеличить срок службы мембраны. Если давление воздуха будет больше, то вся вода, находящаяся в мембране, вытеснится с ГА и произойдет резкое сворачивание мембраны в плоский лист. Края, мембраны сильно сгибаются. Чем больше разница давлений между воздухом и водой, тем в более тяжелых условиях находится резиновая мембрана. Постоянное резкое или даже медленное сжимание мембраны, очень губительно для резины. Чтобы такого не происходило, мембрана должна постоянно находиться с водой Возникает резонный вопрос, а куда делся воздух, который был в ГА. Все просто, воздух закачивается в металлический корпус бака и со временем в процессе эксплуатации на соединениях (фланце и ниппеле) появляются не плотности, через которые воздух просачиваться. Давление воздуха в баке постепенно снижается. Изначально в гидроаккумуляторы на заводе изготовителе закачиваются азот. Если в бак закачать воздух, то в воздухе есть определенный процент кислорода (21%), со временем кислород начинает просачиваться через мембрану и давление в воздушной полости уменьшается. Давление воздуха в ГА необходимо контролировать раз в полгода. Если появилась тенденция к тому, что давление постоянно уменьшается, то следует проверить бак на утечки. Места соединений нужно обмылить мыльным раствором. Затем в зависимости от места утечки необходимо подтянуть болты на фланце или гайку на ниппеле. • При эксплуатации гидроаккумулятора, для увеличения его срока службы, необходимо проводить следующие проверки: Раз в месяц проверять давление включения и выключения насоса, на соответствие заданным значениям, установленным при настройке.• Каждые шесть месяцев эксплуатации необходимо проверять гидроаккумулятор на наличие внешних повреждений, коррозии, вмятин и подтеканий. При обнаружении внешних повреждений нужно установить и устранить причину их возникновения.• Каждые шесть месяцев эксплуатации проверять давление в воздушной полости, на соответствие заданному значению. • Каждые шесть месяцев эксплуатации проверять целостность мембраны и при выявлении её повреждения, произвести замену.• При длительном хранении гидроаккумулятора, с него надо слить воду и поместить в сухое помещение.

Ремонт гидроаккумуляторов

К ремонту ГА относится замена мембраны. Многие могут задать вопрос, а как определить, что мембрана вышла из строя. Определить эту неисправность довольно просто, для этого нужно снять защитную крышку (Поз. 2) с ниппеля (Поз. 1). С помощью спички или отвертки надавить на золотник (Рис. 3) и если с ниппеля вместо воздуха полилась вода или воздух выходит вместе с водой, значит, мембрана порвалась. Причины, по которым мембрана выходит из строя:• Отсутствие воздуха в ГА. При таком режиме эксплуатации, мембрана очень сильно растягивается и начинает касаться стенок металлического корпуса ГА. Корпус бака состоит из двух частей сваренных на средине. Внутренняя часть шва очень часто имеет шероховатости и заусеницы. Об них и происходит прокол или порыв мембраны. • Естественный износ. В процессе эксплуатации мембрана постоянно находится в движении, то расширяется, то сжимается. Резина постепенно теряет свою эластичность и стареет.Заменять мембрану в баке дело совсем не трудное. Для начала необходимо выключить насос, который используется совместно с баком или станцию от сети электрического питания. Сбросить давление в системе водоснабжения, открыть ближайший кран для разбора вод. Затем отсоединит гибкий шланг, при помощи которого ГА соединен с системой водоснабжения. На (Рис. 2) гидроаккумулятор в разобранном виде.

ГА в разобранном виде

При помощи гаечного ключа, откручиваем шесть болтов (Поз.4) с фланца (Поз. 2), который крепит мембрану (Поз. 4). В процессе демонтажа фланца, нужно быть готовым к тому, что из бака потечет вода. Вытащить порванную мембрану с корпуса (Поз. 1) и помыть корпус изнутри от накопившейся там ржавчины и отложений. Затем его нужно просушить. После сушки можно приступать к сборке ГА. Установить новую мембрану и при помощи болтов прикручиваем фланец. Герметик применять при сборке бака не требуется. Сама мембрана является уплотнителем для фланца, а болты центруют мембрану. Болты следует затягивать равномерно и не прикладывать больших усилий, чтобы не сорвать резьбу в корпусе ГА. Затем при помощи компрессора или насоса закачать давление воздуха до требуемого значения. Проверить соединения на утечки воздуха и ГА готов к дальнейшей эксплуатации.В моей практике были случаи, когда подсоединительный фланец в ГА несмотря на защитное покрытие насквозь проржавел. Чаще всего это происходит из-за качества воды. Покупать новый ГА при таком дефекте не стоит. Фланцы, как и мембраны, имеются в продаже. Процедура замены фланца такая же, как и замена мембраны, с той лишь разницей, что не нужно вытаскивать мембрану и мыть корпус бака.На этом, пожалуй, все о техническом обслуживании и ремонте ГА. Если остались вопросы, пишите в комментариях, всегда буду рад ответить.

Спасибо за внимание

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕСПАСИБО!

Немаловажным аспектом, обеспечивающим комфорт и уют загородного домовладения, является стабильное и бесперебойное функционирование автономной системы водоснабжения.

Поэтому, многие владельцы домов и коттеджей, в первую очередь, уделяют особое внимание правильному монтажу водопровода и всех его конструктивных элементов, так как от их работы, зависит непосредственно подача воды из скважины или колодца.

Как правило, автономная система водоснабжения состоит из следующих компонентов:

  • насос для забора воды;
  • гидроаккумулятор или гидробак;
  • магистральный трубопровод.

Несомненно, для нормального функционирования водоснабжения важна безотказность работы всех вышеуказанных конструктивных элементов.

Но мы сегодня хотим сосредоточить ваше внимание на гидробаке, который играет ключевую роль в автономном водопроводе, а также от бесперебойного функционирования которого, во многом зависит – будет у вас вода в кране или нет.

Поэтому в этой статье мы расскажем о том, что собой представляет гидроаккумулятор, какие он выполняет задачи, а также дадим рекомендации относительно устранения различного рода неисправностей и поломок этого важного элемента автономной системы подачи воды.

Из чего состоит

Водоаккумулирующее устройство этого вида, как правило, состоит из следующих конструктивных составляющих:

  • платформа для устройства;
  • металлический корпус, который может быть изготовлен, как из высокопрочной стали, так и из нержавейки;
  • мембрана гидроаккумулятора или резиновый резервуар грушевидной формы;
  • фланец с клапаном для подачи воды;
  • ниппель, предназначенный для закачки воздуха в устройство.

Зачем нужен

Многие обыватели, которые собираются смонтировать водопроводную систему, ознакомившись с устройством гидробака, до конца так и не понимают, зачем нужен этот агрегат в системе автономного водоснабжения.

Для большей осведомленности стоит отметить тот факт, что гидроаккумулятор призван выполнять ряд следующих задач:

  • накапливает резервный запас воды на случай аварийных ситуаций в водоснабжении;
  • стабилизирует избыточное давление, которое появляется в водопроводе;
  • защищает трубопровод от гидроударов, которые возникают при включении насоса для забора воды;
  • поддерживает стабильное давление воды в трубах при выключенном насосе;
  • способствует длительной эксплуатации насоса, так как помповый агрегат включается значительно реже;
  • способствует равномерной подаче воды в моменты максимального потребления.

Возможно, Вас заинтересует статья о ремонте насосных станций для дома своими руками.

Статью о том, как самостоятельно изготовить гидроаккумулятор, читайте здесь.

Как отремонтировать

Анализируя функции, выполняемые гидробаком, невольно можно прийти к выводу, что от стабильной работы этого устройства, в целом зависит функционирование всей системы водоснабжения.

Поэтому, немаловажным фактом является то, что в случае возникновения различного рода неисправностей и сбоев, их в срочном порядке нужно будет исправить.

Среди возможных неисправностей гидроаккумулятора можно выделить ряд следующих моментов:

    1. Повреждена мембрана. Факторы, указывающие на этот вид повреждения, заключаются в следующих причинах:
      • насос включается достаточно часто;
      • из-под воздушного клапана протекает вода;
      • через ниппель капает жидкость;
      • вода из крана течет рывками.

      Устранение неисправности гидробака в этом случае вполне логично – необходимо заменить мембрану.

Важный момент: чтобы выявить дефект мембраны или «груши», необходимо отключить гидробак от системы и слить воду, при этом, если из сливного крана выходит воздух, то вывод в этом случае однозначен: пробита мембрана.

    1. Давление воды падает постоянно. Причины этого сбоя заключаются в следующих моментах:
      • отсутствует сжатый воздух в гидроаккумуляторе;
      • неисправность ниппеля.

Для устранения неполадки этого рода стоит при помощи обыкновенного насоса подкачать необходимый уровень давления в гидробаке, а в случае неисправности ниппеля – заменить этот элемент.

  1. Из-под фланца сочится вода. Устранение этой неисправности заключается в том, что нужно поджать крепления или просто заменить фланец.
  2. Низкий напор воды. В этом случае, как правило, дело не в гидроаккумуляторе, а в насосе. Скорее всего, неправильно подобран насос по мощности.

Примите во внимание: чтобы уберечь гидробак от преждевременного износа, нужно, как минимум, раз в полгода делать ревизию агрегата этого вида, иначе говоря, проверять на наличие внешних повреждений, а также следить за уровнем давления в гидроаккумуляторе.Таким образом, в этой статье мы указали основные неисправности гидробака, которые непосредственно влияют на функциональность всей системы водоснабжения.

Надеемся, что воспользовавшись нашими советами и рекомендациями, вы без особого труда устраните все неисправности в вашей автономной водопроводной сети.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

<center></center>

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар) Pmin (бар) Pвозд (бар) A max (куб.м/час) K (коэффициент)
3.0 1.8 1.6 2.1 0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

<center></center>

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.

Используемые источники:

  • http://kanalizaciyasam.ru/oborudovanie/remont-gidravlicheskogo-akkumulyatora.html
  • https://strojdvor.ru/vodosnabzhenie/obsluzivanie-i-remont-gidroakkumulatora/
  • https://nasos-pump.ru/gidroakkumulyatory-obsluzhivanie-i-re/
  • https://septik.guru/vodoprovod/gidroakkumulyator/remont-neispravnosti.html
  • https://py-sm.com/gidroakkumulyator.html

Самостоятельный ремонт и настройка насосной станции

Насосные станции — отличный способ обеспечить автономное водоснабжение. Они довольно быстро вошли в наше бытие и хорошо удерживают свои позиции. Бытовая насосная станция обеспечивает
автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Но неисправности этих станций случаются довольно часто. Часть неисправностей связанна по природе среды — вода и электричество — быстрая коррозия металлических деталей. Этой болезни подвержены и погружные насосы, электро-бойлеры и другая техника. Если детали станции повреждены коррозией, то их надо только менять и по возможности устранить причину, например проверить заземление насосной станции. Рассмотрим типовые неисправности и методы их устранения

Условные обозначения на рис. 1-опора напорной магистрали, 2-кран, 3-обратный клапан, 4-реле давления, 5-отверстие для залива воды (у Silverjet отсутствует), 6-напорная магистраль, 7-насос, 8- магистральный фильтр, 9-всасывающая магистраль, 10-гидроаккумулирующий бак, 11-вода, 12- обратный клапан с сеточкой, 13-крышка, закрывающая ниппель, 14-отверстие для слива воды.

Поверхностный центробежный электронасос состоит из однофазного асинхронного двигателя и насосной части. Электродвигатель состоит из оребренного корпуса, статора, ротора, конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты двигателя от перегрева в обмотку его статора встроено тепловое реле. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора. Корпус насосной части, в
зависимости от модели насосной станции выполнен из чугуна, стекло-полипропилена или нержавеющей стали. Гидроаккумулятор состоит из стального резервуара и сменной мембраны из пищевого этилен-пропиленового
каучука. Гидроаккумулятор имеет ниппель для закачки в него воздуха под избыточным давлением. Манометр служит для визуального контроля давления в системе водоснабжения, а реле давления определяет верхний и нижний уровень давления, при достижении которых отключается и включается насос.
Соединение насосной станции с сетью питания осуществляется посредством кабеля со штепсельной вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. После установки и включения насосной станции вода заполняет гидроаккумулятор и водопроводную систему. При достижении давления воды в системе верхнего предела настройки реле давления, электронасос отключается. При открытии водоразборного крана, в первый момент времени вода расходуется из гидроаккумулятора. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего вновь включается электронасос. Вода поступает к потребителю и одновременно заполняет гидроаккумулятор. При достижении давления воды верхнего предела реле давления, электронасос снова отключится. Циклы включения и выключения насоса повторяются до тех пор, пока осуществляется разбор воды из системы.
Для корректной работы насосной станции необходимо на всасывающей магистрали использовать обратный клапан с сетчатым фильтром грубой очистки воды.

Рекомендации по установке насосной станции.На всасывающей магистрали используйте пластиковые трубы определенной жесткости, металлические трубы или шланги, армированные на разрежение (не путать с армированными на напор), для того чтобы предотвратить их вакуумное сжатие при всасывании.
8.1.2. Если используются пластиковые трубы или шланги, избегайте сгибаний и перекручивания.
8.1.3. Хорошо герметизируйте все соединения труб (подсос воздуха негативно сказывается на работе насосной станции).
8.1.4. Для удобства при обслуживании насосной станции рекомендуется использовать быстроразъемные соединения (например,
“американку”).
8.1.5. Всасывающая труба должна иметь на конце обратный клапан с сеточкой (рис. поз.12) при всасывании из колодца, а также, если возможно попадание мелких механических частиц, магистральный фильтр перед насосной станцией (рис. поз.8).
8.1.6. Конец всасывающей трубы должен быть опущен в воду на глубину более чем 30см от минимального уровня воды. Также необходимо, чтобы между концом всасывающей трубы и дном резервуара расстояние было больше 20 см.
8.1.7. На выходной трубе из насоса рекомендуется установить обратный клапан (рис.1 поз.3) для предотвращения гидро ударов в моменты включения/выключения насоса и кран (рис.1 поз.2), настройка которого описана в пункте 12,б. Для Silverjet предусмотреть возможность залива воды в насос, так как отсутствует заливное отверстие.
8.1.8. Укрепите насосную станцию в фиксированной позиции.
8.1.9. Избегайте большого количества изгибов и кранов в системе.
8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы насосной станции.
8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы насосной станции без воды, за рекомендацией обратитесь к дилерам.
8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые могут стоять в системе и препятствовать сливу воды.

Фиксация насоса
9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.
9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С).
9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для обеспечения доступа к насосной станции при ее обслуживании.
9.4. Используйте трубы соответствующего диаметра.
9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет установлена. Просверлите отверстия для крепления насоса.
9.6. Проверьте, что трубы не испытывают механических напряжений (изгиба), затем закрутите винты крепления.

Основные причины неисправностей и ремонт насосной станции



1. Двигатель не работаетОтсутствует напряжение питания, сгорел предохранитель, заклинено рабочее колесо.

Проверить схему электрического подключения насосной станции. Прочистить насос. Провернуть крыльчатку вентилятора, если не крутится — неисправность двигателя (заклинило). До устранения причины станцию не включайте.

Проверить контакты реле давления. Проверить конденсатор.

Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие.

В корпусе установлены диффузор и направляющая, соединенные между собой.



Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке.

Если причина не в них, то необходимо искать неисправность в другой части насоса.

Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. После того как снимете крыльчатку  у Вас  будет доступ к сальнику.








2. Двигатель работает, станция не качает воду
В насосе станции нет воды. Воздух попал во всасывающий патрубок. Засорен всасывающий или подающий трубопровод.  Станция работает «на сухую»

Проверить положение уровня воды. Устранить все неплотности в трубопроводе. Очистить всасывающий трубопровод. При длинном горизонтальном трубопроводе может образоваться воздушная пробка в середине трубы. Надо заполнить весь трубопровод водой (возможно под давлением), чтобы устранить воздушную пробку. Для исключения подобного, горизонтальный участок трубы должен быть все время с небольшим уклоном в сторону забора воды.  Устранить причины работы «на сухую»

 3. недостаточная подача воды
Захватывается воздух (например упал уровень в колодце ниже заборного патрубка), засорены насос или трубопроводы. Воздух во всасывающем трубопроводе.

Прочистить насос и трубопроводы. Устранить неплотности. Даже небольшой подсос воздуха приводит к неработоспособности станции.

Возможно появилась трещина на деталях входной конструкции трубопровода (уголки, американка) в результате коррозии. Поврежденную арматуру заменить.






4. Станция включается и отключается слишком часто
Мембрана расширительного бачка повреждена. Отсутствие сжатого воздуха в расширительном баке или малое давление. Открыт обратный клапан вследствие блокировки посторонним предметом.

Заменить мембрану или расширительный бак. Опять же, в следствии коррозии возможно появление трещин в корпусе бака.  Закачать воздух в расширительный бак и проверить давление манометром. Разблокировать обратный клапан.


5. Станция не создает номинального  давления
Реле давления отрегулировано на слишком низкое давление. Рабочие колесо или подающий трубопровод заблокированы. Попадание воздуха во всасывающий трубопровод.

Отрегулировать реле давления. Как отрегулировать описано ниже. Возможно засорено входное отверстие реле давления —  почистить.
Отключить питание, демонтировать и почистить насос или подающий трубопровод. Проверить герметичность соединений на всасывающем трубопроводе. Проверить, чтобы на всасывающем трубопроводе не было колен или
обратных углов.


6. Станция работает не отключаясь
Реле давления настроено на слишком высокое давление.

Отрегулировать реле давления.

Если Вас интересует ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан — подробное описание.

Регулировка давления

При неправильной регулировке, насос не будет включаться или будет работать не отключаясь. Поэтому, без острой необходимости не стоит менять настройки реле давления. Случай “неправильной работы” насосной станции вследствие самостоятельной неправильной регулировки реле давления не является гарантийным! А так же изделие снимается с гарантии, если составные части насосной станции вышли из строя, вследствие неправильной самостоятельной регулировки давления. В случае необходимости изменения давления в водопроводной системе, изменить его предельные уровни можно путем регулировки реле давления.

 Перед изменением давления включения насосной станции (нижнего значения рабочего давления) необходимо отрегулировать давление воздуха в гидроаккумуляторе. Перед этим необходимо отключить насосную станцию от электросети и слить всю воду из гидроаккумулятора. Регулировка давления воздуха в гидроаккумуляторе осуществляется через ниппель автомобильным насосом с манометром или компрессором.  Давление воздуха в гидроаккумуляторе должно соответствовать 90%..100% от необходимого давления включения насосной станции.

Реле давления насосной станции настроено на работу системы в диапазоне рабочего давления 1,5…3 атм. Для изменения давления включения или отключения насосной станции следует снять крышку реле давления, открутив пластиковый винт и изменить силу затяжки соответствующих пружин реле. Регулировка давления включения насоса (нижнего значения рабочего давления) осуществляется вращением гайки Р. Для увеличения давления включения ее необходимо поворачивать по часовой стрелке, для уменьшения — против часовой стрелки. Регулировка диапазона между нижним и верхним значениями рабочего давления осуществляется вращением гайки ΔР. Для расширения этого диапазона ее необходимо поворачивать по часовой стрелке, для сужения — против часовой стрелки После изменения регулировок, следует включить в электросеть, предварительно залитую водой станцию. Контроль давления осуществляется по манометру насосной станции.
ВНИМАНИЕ!
При регулировке реле давления, верхнее значение рабочего давления системы не должно превышать 95% от максимально-возможного давления на выходе насосной станции, указанного в технических характеристиках. В
противном случае электронасос будет работать не отключаясь, что приведет к скорому выходу его из строя.

Так же учтите, что гидроаккумулятор насосной станции требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

Проржавел фланец гидроаккумулятора насосной станции. Что делать?

    Насосные станции водоснабжения порой являются единственным источником воды в загородном доме. Поэтому, когда они ломаются, хозяева стараются как можно быстрее устранить неисправность, чтобы не оставаться без воды длительное время. А ломаются они в том числе потому, что гидроаккумулятор и его фланец контактируют с водой.

   Чем дешевле стоит станция, тем у неё больше шансов выйти из строя. Для того, чтобы удешевить устройство, производители стараются на всём экономить, особенно, если изделие сделано в Китае. Лучше немного переплатить, купив насос проверенного производителя, чем потом мучиться с ремонтом.



Гидроаккумулятор — что это такое?

   Вот пример из жизни – через фланец гидроаккумулятора двухлетней насосной станции начала просачиваться вода, на нём появились ржавые пятна. А что такое гидроаккумулятор? Это ёмкость для накопления воды. Хозяева думали про конденсат, но с каждым днём подтёки становились всё больше. Что же делать в такой ситуации?

  Первым делом надо отключить станцию от электрической сети. Следом открыть водозапорный кран и полностью слить воду из гидроаккумулятора. Открутить шланг от фланца.

   Дальше выкрутить 6 болтов по кругу фланцевой крышки и отсоединить её от гидроаккумулятора.

   Изнутри фланец оказался полностью покрыт ржавчиной. Производитель, вместо того, чтобы сделать эту часть из нержавейки или прочного пластика, решил сэкономить и установил фланец из обычного металла.

   После того, как очистили крышку от ржавчины болгаркой со шлифовальным кругом, стала видна причина подтёков. Внутренняя часть фланца оказалась покрыта многочисленными раковинами, видимо, металл был самого низкого качества. Пару раковин проржавели насквозь, в этих местах появились отверстия диаметром несколько миллиметров. В таких случаях фланцевую крышку гидроаккумулятора надо менять на новую.

   Получается, что дом, в котором стоит эта станция водоснабжения, останется без воды на время поиска новой крышки. Хорошо, если она есть в ближайших магазинах, а если нет? Поэтому мы попробовали заварить дырки электросваркой.

Ремонт фланца гидроаккумулятора

   Зачистили место сварки, взяли тонкий электрод, и на небольшом токе заварили отверстия. Отшлифовали, ещё подварили. Здесь нужна аккуратная работа, чтобы не прожечь фланец насквозь и не наделать новых дырок.

   В обратной последовательности установили крышку на место.

   С помощью автомобильного насоса накачали гидроаккумулятор воздухом, создав в нём давление 1,5 бар.

   Открутили гайку заливной горловины и заполнили станцию водой в объеме 1,5 литра.

   Включили аппарат в сеть, закрыли краны и накачали станцию водой из скважины. Фланец остался сухим. Конечно, это временное решение, пока хозяева не купят новую фланцевую крышку и не заменят её. Но, тем не менее, этот способ ремонта фланца гидроаккумулятора имеет право на существование. Загородный дом был без водоснабжения всего пару часов. Удачного вам ремонта. Если статья понравилась, поделитесь ей в соцсетях.




Рекомендации по обслуживанию гидроаккумуляторов

Газовые аккумуляторы повсеместно используются в современных гидравлических системах. Они выполняют множество функций, в том числе накопление и резерв энергии, компенсацию утечек и тепловую компенсацию, амортизацию и рекуперацию энергии.

Хотя гидроаккумуляторы обладают рядом преимуществ при эксплуатации гидравлической системы и могут обеспечить долгие годы безотказной эксплуатации, они являются предметом технического обслуживания.

Например, для правильной работы и оптимального срока службы необходимо поддерживать правильное давление предварительной зарядки газа.Кроме того, по закону могут требоваться периодические проверки, испытания и сертификация — в конце концов, гидроаккумуляторы — это сосуды под давлением.

Типы аккумуляторов
В гидравлических системах вы встретите три типа газовых аккумуляторов: баллон, поршень и диафрагма.

Самый популярный из них — мочевой пузырь. Баллонные аккумуляторы характеризуются быстрым откликом (менее 25 миллисекунд), максимальной степенью сжатия газа около 4: 1 и максимальной скоростью потока 15 литров (4 галлона) в секунду, хотя версии с «высоким расходом» — до 38 литров (10 литров) в секунду. галлонов) в секунду.Баллонные аккумуляторы также обладают хорошей устойчивостью к загрязнениям; они в основном не подвержены загрязнению частицами гидравлической жидкости.

С другой стороны, поршневые гидроаккумуляторы могут работать с гораздо более высокими степенями сжатия газа (до 10: 1) и расходами до 215 литров (57 галлонов) в секунду. В отличие от баллонных гидроаккумуляторов, предпочтительное положение установки которых — вертикальное, чтобы предотвратить возможность попадания жидкости между баллоном и корпусом, поршневые аккумуляторы могут быть установлены в любом положении.

Но поршневые гидроаккумуляторы также требуют более высокого уровня чистоты жидкости, чем баллонные блоки, имеют более медленное время отклика (более 25 миллисекунд) — особенно при более низком давлении — и имеют гистерезис. Это объясняется статическим трением поршневого уплотнения, которое необходимо преодолеть, и необходимым ускорением и замедлением массы поршня.

Мембранные аккумуляторы обладают большинством преимуществ баллонных устройств, но могут выдерживать степень сжатия газа до 8: 1.Они ограничены меньшими объемами, и на их производительность иногда может влиять проницаемость газа через диафрагму.

Рекомендации по техническому обслуживанию
При зарядке газовой части баллона или диафрагменного аккумулятора газообразный азот всегда должен поступать очень медленно. Если азоту под высоким давлением дать возможность быстро расшириться при входе в баллон, он может охладить полимерный материал баллона до точки, при которой происходит немедленное хрупкое разрушение. Быстрая предварительная зарядка также может привести к тому, что баллон окажется под тарелкой на масляном конце, что приведет к его разрезанию.Если давление предварительной зарядки слишком высокое или минимальное давление в системе снижается без соответствующего снижения давления предварительной зарядки, это может повлиять на работу гидроаккумулятора и также может привести к повреждению.

Чрезмерная предварительная зарядка баллонного аккумулятора может загнать баллон в тарельчатый узел во время разряда, вызывая повреждение тарельчатого клапана и / или баллона. Это частая причина недостаточности мочевого пузыря.

Мембранный аккумулятор

Низкая предварительная зарядка или ее отсутствие также могут иметь серьезные последствия для мочевых аккумуляторов.Это может привести к тому, что баллон будет вдавлен в верхнюю часть корпуса давлением системы. Это может привести к выдавливанию баллона или его протыканию газовым клапаном. В этом сценарии требуется только один такой цикл, чтобы разрушить мочевой пузырь.

Точно так же чрезмерно высокий или низкий предварительный заряд поршневого аккумулятора может привести к тому, что поршень опустится до дна в конце своего хода, что приведет к повреждению поршня и его уплотнения. Хорошая новость заключается в том, что если это произойдет, появится звуковое предупреждение.Несмотря на то, что поршневые аккумуляторы могут быть повреждены из-за неправильной зарядки, они гораздо более терпимы к этому, чем баллонные аккумуляторы.

Соответствует стандартам
Аккумуляторы представляют собой сосуды под давлением, поэтому они производятся, тестируются и сертифицируются в соответствии с установленными законодательством стандартами. В Соединенных Штатах, например, соответствующим стандартом является Кодекс ASME по котлам и сосудам высокого давления VIII, раздел 1.

Считается, что все сосуды под давлением, изготовленные в соответствии с этими стандартами, имеют ограниченный срок службы, зависящий от количества циклов давления, испытанных во время нормальной эксплуатации.Типичный расчетный срок службы гидроаккумулятора составляет 12 лет.

Во многих юрисдикциях требуется периодическая проверка и повторная сертификация. Это особенно относится к гидроаккумуляторам, которые имеют относительно большой объем и работают при высоких рабочих давлениях. Осмотр может потребоваться через заранее определенные интервалы (то есть каждые два, пять или 10 лет) или когда считается, что определенный процент полезного расчетного срока службы достигнут.

В зависимости от объема и номинального давления аккумулятора повторная сертификация может включать одно или несколько из следующих действий: визуальный осмотр, ультразвуковое испытание толщины и / или испытание гидростатическим давлением.

Вы несете ответственность
Поэтому, если вы отвечаете за гидравлическое оборудование, в которое встроен аккумулятор, ознакомьтесь с соответствующими правилами, действующими в вашем регионе.

Как и все остальные компоненты ваших гидравлических машин, вы несете ответственность за то, чтобы все гидроаккумуляторы содержались в надлежащем состоянии и были безопасны в использовании.

Подробнее о передовых методах работы с гидравлическими системами:

10 проверок надежности гидравлики, которые вы, вероятно, не делаете

Семь самых распространенных ошибок гидравлического оборудования

Как узнать, правильно ли вы используете гидравлическое масло?

Топ-5 гидравлических ошибок и лучшие решения

6 способов сократить расходы на гидроаккумуляторы для вашей компании

Время чтения: 3 минуты

Когда у вас есть большая гидравлическая система, ее правильная работа напрямую связана с прибылями и убытками.Фактически, гидроэнергетика используется в бесчисленном множестве отраслей, от строительства до производства. Важной частью этих систем является гидроаккумулятор, который при необходимости обеспечивает дополнительное давление. Однако гидроаккумуляторы дороги в любом объеме. Узнайте, как сократить расходы и при этом поддерживать надлежащее давление с помощью этой альтернативы.

Работайте с газом

В базовом гидроаккумуляторе для выполнения работы используется жидкость под высоким давлением. Эти аккумуляторы могут быть довольно большими и дорогими, особенно когда задействовано несколько сотен галлонов жидкости.

Hydraulics & Pneumatics указывает, что гидравлика критически важна для бесперебойной работы; они не могут быть изменены как есть. Однако их можно дополнить газовыми баллонами. Рассчитав необходимое давление, вы можете использовать аккумулятор и газовый баллон вместе для выполнения одной и той же работы. У этой гидравлической связи есть несколько преимуществ.

Аккумуляторы меньшего размера сокращают расходы

Что касается типа используемого аккумулятора, то добавление газовых баллонов лучше всего работает с большими установками, говорится в «Мобильных гидравлических наконечниках».

Например, в гидроаккумуляторе может быть 30 галлонов жидкости. Дополните эту систему следующими контейнерами, например:

  • 10-галлонный аккумулятор
  • 20-галлонный газовый баллон

Вы уменьшили размер аккумулятора в три раза, что означает, что в целом он обходится дешевле. Газовые баллоны — это лишь малая часть стоимости, которую требуют аккумуляторы.

Универсальность монтажа

Гидравлические отказы возникают по нескольким причинам. Часто виноват неправильный монтаж шлангов и других аксессуаров.Добавление сжатого газа в вашу систему фактически избавит вас от неудобств при установке.

Эти баллоны можно устанавливать практически в любом месте и ориентации. Обратите внимание на расположение и стиль установки вашей системы. Обязательно должна быть хотя бы одна зона, открытая для будущей установки газового баллона. Имейте в виду, что ваш аккумулятор также будет меньше, что открывает больше возможностей для монтажа при сохранении гидравлической энергии.

Учет места

Место всегда остается проблемой для гидравлического насоса, шлангов и гидроаккумуляторов.Все они должны находиться в специально отведенном месте. С зарядкой аккумулятора посмотрите на удаленные места на вашем предприятии. В этих местах можно использовать газовый баллон.

Для перемещения жидкости по системе требуется большое давление. Вы не хотите, чтобы у вас были удаленные разделы. Однако газ ведет себя иначе. Сохраняйте давление на большие расстояния. В результате объект может использовать каждый уголок пространства.

Снижение цен на аксессуары

Замена деталей или ремонт цилиндров любого гидравлического насоса или гидроаккумулятора стоит дорого.Фактически, комплекты уплотнений могут стоить 1000 долларов или больше, чтобы просто устранить проблему. Если говорить о газовых баллонах, их комплекты уплотнений составляют лишь небольшую часть цены.

Для них не требуются те же составы, что и для компонентов на жидкой основе. Давление в системе может подняться до строгих требований без больших затрат. Стоимость дополнительных принадлежностей — забота каждого менеджера по гидравлике. Самые маленькие предметы могут соперничать по стоимости с совершенно новым инструментом.

Проблемы, связанные с техническим обслуживанием

Сократите расходы на аккумуляторы с помощью баллонов с газом, поскольку их потребности в обслуживании в лучшем случае минимальны.Обычно они меньше, чем большие аккумуляторы, например, емкостью 15 или 20 галлонов. Газ также не оказывает на емкость такое же давление, как жидкость. Давление распределяется между несколькими различными аккумуляторами и газовыми баллонами. Это давление не оказывает отрицательного воздействия на контейнер, что обеспечивает ему долгий срок службы. Руководители предприятий заметят меньшее количество обращений к газовым агрегатам по сравнению с гидроаккумуляторами.

Посетите Motion & Flow Control Products, чтобы получить ответы на вопросы о мочевом пузыре, диафрагме и поршневом аккумуляторе.От проблем, связанных с давлением, до дополнительных вопросов, у нас есть ответы на ваши дилеммы. Задайте нам проблему с гидравликой! Мы вместе найдем решение.

Все, что вам нужно знать о гидроаккумуляторах

Время чтения: 3 минуты

В вашем кране, насосе и вилочном погрузчике используется гидравлика. Они — чудо механического мира, потому что перемещают предметы, которые иначе невозможно сдвинуть с места. Вероятно, вы уже знакомы с основами, начиная от поршня и заканчивая гидравлическим шлангом, но это еще не все.Узнайте все о гидроаккумуляторе и о том, почему он так важен для повседневной работы. Это бесшумная рабочая лошадка.

Основные сведения об основной цели

Что такое гидроаккумулятор? Его основное предназначение — накапливать излишки гидравлической жидкости и смешивать ее с газом. Эта стратегия хранения оставляет жидкость под желаемым давлением. Когда гидравлической системе требуется больше энергии, ее должен доставить аккумулятор.

Аккумулятор обычно представляет собой цилиндр, в котором давление может снижаться и уменьшаться.Жидкость остается на месте, когда система не работает на пиковом уровне. Поскольку системе требуется больше энергии, находящаяся под напряжением жидкость быстро перемещается к насосу и в шланги.

Четыре основных типа аккумуляторов

Согласно Hydraulics & Pneumatics, существует четыре типа аккумуляторов. В промышленности к ним относятся следующие дескрипторы:

  • Пружина
  • Баллон или диафрагма
  • Нагруженный поршень
  • Гидропневматический поршень

В большинстве современных аккумуляторов используется гидропневматическая конструкция.Смесь жидкости и воздуха создает необходимое давление. Остальные три могут быть либо слишком большими, либо дорогостоящими, либо проблематичными.

Небольшой гидроаккумулятор может надежно работать, если он настроен на соответствующую систему. Размер не всегда имеет значение. Устройство может иметь фиксированный размер, но давление может сильно варьироваться. По этой причине гидропневматическая конструкция доминирует на рынке.

Операции сглаживания

Гидравлический насос быстро сломался бы без помощи небольшого гидроаккумулятора.Эти системы постоянно перемещаются и меняют давление. Насос заставляет давление двигаться в определенном направлении. Однако силы внутри системы не всегда стабильны. Насос регулярно работает со слишком большим или слишком низким давлением.

Аккумулятор предлагает конечное количество жидкости и газа всякий раз, когда возникает неустойчивая среда. Он поддерживает работу насоса. Благодаря такой конструкции система работает как часы.

Поглощение пульсаций

Поскольку поршень является предпочтительным компонентом в большинстве систем, гидроаккумулятор давления становится естественным решением типичного недостатка.Поршни при движении создают пульсацию. Они не работают с идеальной и постоянной скоростью. Пульсации вызывают колебания давления в насосе и прилегающих компонентах.

Согласуйте гидроаккумулятор с пульсацией поршня, и в результате вы получите плавную работу. Поршень остается испытанным компонентом без негативного воздействия пульсаций в системе.

Управление нагрузками

Изменения температуры и даже утечки гидравлической жидкости могут привести к нестабильным движениям в гидравлической системе.Приведение в действие гидроаккумулятора будет контролировать нагрузку во время работы системы.

Поскольку давление в системе колеблется, аккумулятор предлагает большее или меньшее давление за счет своих энергетических резервов. Реагирует практически мгновенно. Реакция на уровне нагрузки практически незначительна. Со стороны кажется, что система работает плавно и плавно. За такую ​​надежность следует благодарить аккумулятор.

Смягчающий шум

GlobalSpec отмечает, что гидроаккумулятор давления смягчает шум, создаваемый быстрыми движениями внутри системы.Когда поршни и другие детали перемещаются в нужное положение, они резко останавливаются. Нет постепенного замедления. Остановочное движение создает за компонентами ударную волну. Результатом этого сценария являются шум и пинг.

Без аккумулятора шум будет систематически изнашивать систему. В гидроаккумуляторе имеется буфер с давлением жидкости и газа. Любой шум, создаваемый системой, теперь подавляется с помощью противодействующих средств гидроаккумулятора.

По любым вопросам, касающимся гидравлического контура вашего гидроаккумулятора, обращайтесь в компанию Motion & Flow Control Products! Система может показаться сложной, но мы можем разобрать ее для вас.Понимание ваших компонентов — самый умный способ получить от них максимальную отдачу. Управляйте гидравликой как профессионал сегодня.

HYDAC | Гидроаккумуляторы

Компания HYDAC Technology GmbH имеет более чем 50-летний опыт исследований и разработок, проектирования и производства гидроаккумуляторов.
Сюда входят все гидропневматические аккумуляторы, от баллонных и поршневых аккумуляторов до мембранных аккумуляторов, а теперь также аккумуляторы с металлическими сильфонами для других областей применения.
Благодаря постоянному расширению отдельных моделей, на протяжении многих лет был разработан оптимизированный ассортимент аккумуляторов, дополненный предохранительными устройствами на стороне газа и жидкости, такими как предохранители температуры, разрывные мембраны, газовые предохранительные клапаны и дополнительные аксессуары.

ГИДРАВЛИЧЕСКИЕ АККУМУЛЯТОРЫ — НАДЕЖНЫЕ И УНИВЕРСАЛЬНЫЕ
Гидравлические аккумуляторы HYDAC могут помочь везде, где требуется выполнение гидравлических задач. Они универсальны, делают вашу машину более удобной в использовании, защищают вашу гидравлическую систему и используются для повышения энергоэффективности гидравлических систем и для многих других задач.
Примеры приложений:

  • накопитель энергии,
  • аварийные функции и функции безопасности,
  • гашение колебаний, пульсаций (гасители пульсаций) и ударов (амортизаторы) и шума (глушители),
  • стабилизация всасывающего потока,
  • подвеска шасси,
  • компенсация объема и компенсация утечки,
  • выравнивание веса,
  • рекуперация энергии, рекуперация, а также
  • разделение СМИ.

ГИДРАВЛИКА ГДЕ ОНИ ЧУВСТВУЕТ ДОМА
Ноу-хау наших специалистов по гидравлике охватывает все четыре типа гидроаккумуляторов. Мы с радостью поможем вам выбрать подходящий тип аккумулятора и определиться с подходящей моделью аккумулятора.
Обширный ассортимент принадлежностей HYDAC упрощает установку в соответствии со спецификацией, защиту и обслуживание со стороны газа и жидкости.
Компания HYDAC может предоставить вам комплексную поддержку и экспертные знания, предоставляемые на местном уровне по всему миру:
  • Выбор правильного типа аккумулятора, будь то баллонный, поршневой, мембранный или аккумулятор с металлическим сильфоном,
  • Оптимальный выбор подходящего типа аккумулятора на основе новейших программ расчета и моделирования аккумулятора,
  • Подходящие аксессуары и защитное оборудование от одних рук,
  • Техническое обслуживание и ремонт, выполняемые всемирной службой HYDAC и местным специализированным персоналом, благодаря всемирному опыту.

УСЛУГИ | a1hydraulic

Услуги

Посетите эту страницу, чтобы узнать больше о предоставляемых нами услугах. Для получения дополнительных сведений об услугах, которых здесь нет, свяжитесь с нами.

НАСОСЫ

Мы ремонтируем гидравлические насосы всех марок и моделей, мы можем заменить насосы и предложить замену ремонта. Также предлагаем запчасти для DIY.

Щелкните ссылку, чтобы увидеть некоторые бренды, которые мы поддерживаем.

РАЗЪЕМЫ

ДВИГАТЕЛИ

CSF MULTIONE

ОБРАБОТКА

ШЛАНГ И ТРУБКИ

Мы являемся гарантийным центром и сервисным центром Simple America в Америке.У нас есть запасные части и комплекты для DIY.

Щелкните ссылку, чтобы увидеть некоторые бренды, которые мы поддерживаем.

Мы ремонтируем, заменяем и модернизируем гидравлические двигатели всех типов и производителей.

Щелкните ссылку, чтобы увидеть некоторые бренды, которые мы поддерживаем.

Мы производим все виды шлангов и шлангов в сборе на нашем предприятии. У нас есть все типы гидравлических адаптеров и быстроразъемных соединений. У нас также есть мобильный шланговый фургон для обслуживания на месте.

Чтобы узнать больше, нажмите на ссылку ниже, чтобы связаться с нами.

Предлагаем машинный отдел полного цикла обслуживания. Обрабатываем штоки, поршни, головки, стволы, крепления, втулки. Мы можем модифицировать стандартный цилиндр, чтобы он соответствовал оригинальным спецификациям.

Чтобы узнать больше, нажмите на ссылку ниже, чтобы связаться с нами.

Мы ремонтируем и восстанавливаем погрузчики CSF Multione и предлагаем запасные части. Мы продаем новые погрузчики и можем предоставить ремонтный комплект гидравлической системы.

Чтобы узнать больше, нажмите на ссылку ниже, чтобы связаться с нами.

Клапаны

Мы перестраиваем, заменяем или модернизируем все марки и типы клапанов, включая направленные, предохранительные, контрольные, регулирующие поток, пропорциональные, противовесные.Моноблочный, секционный или картриджный.

Щелкните ссылку ниже, чтобы увидеть некоторые из поддерживаемых нами брендов.

Цилиндры

Мы ремонтируем и затачиваем все типы цилиндров. Мы обрабатываем втулки, стержни, трубы, крепления, штифты и порты. Шлифуем и хромируем штоки поршней. У нас также есть много размеров и стилей уплотнений для DIY.

Щелкните ссылку ниже, чтобы увидеть некоторые из поддерживаемых нами брендов.

Аккумуляторы

Ремонтируем и заряжаем аккумуляторы всех типов и производителей.

Чтобы узнать больше, нажмите на ссылку ниже, чтобы связаться с нами.

Гидравлические аккумуляторы — обзор

13.1.2 Способы хранения

Методы накопления энергии в целом можно разделить на:

Химические вещества

Водород

Жидкий азот

Кислородный водород

Перекись водорода

Гликоген

Электрохимический

Батареи

Проточные батареи

3

903 •

Конденсатор

Суперконденсатор

Накопитель сверхпроводящей магнитной энергии

Механический

Накопитель энергии сжатого воздуха

CAES Накопитель энергии маховика

Гидравлический аккумулятор

Накопитель гидроэлектрической энергии

Пружина

9034
Гравитационное устройство

Тепловой

Ледохранилище

Расплавленная соль

Криогенный жидкий воздух или азот

Солнечный пруд

9035 9

Горячий кирпич

Графитовый аккумулятор очень высокотемпературный

Паровой аккумулятор

Arctic

локомотив без огня

• Система пожаротушения

Электролиз существует уже много десятилетий и широко используется для производства кислорода и водорода в химической и бумажной промышленности, в больницах и для сварки.Для хранения энергии водород все еще находится на ранней стадии разработки. Первоначальные затраты высоки из-за высокого давления и диффузии водорода, и обычное оборудование для хранения газа не подходит. Потери при преобразовании электричества обратно в электричество могут составлять 65–80% из-за потерь в выпрямителе, электролизере, сжатии, трансмиссии и топливном элементе (QuantumSphere Inc., 2006).

На рынке разрабатывается несколько коммерчески жизнеспособных систем хранения энергии для гибридных электромобилей (HEV).Наиболее перспективными для решения проблем накопления энергии являются типы устройств, такие как аккумуляторы, маховики и ультраконденсаторы. Как показано на Рисунке 14.2, и бензин, и водород имеют более высокую удельную энергию, чем остальные эти электрические накопители (Fuel Cells, 2000, 2008).

Преимущество HEV заключается в том, что они могут использовать высокую удельную энергию жидкого или газообразного топлива для обеспечения транспортных средств с возможностью дальнего действия. И наоборот, HEV может использовать высокую удельную мощность накопителя электроэнергии для обеспечения требований к пиковой мощности.

Батареи для хранения электроэнергии широко используются во многих приложениях. Для электромобилей во многих промышленно развитых странах разрабатываются литиевые батареи нового поколения; Ожидается, что они постепенно станут доступны и для крупномасштабного хранения.

Еще одна возможная технология — ультраконденсаторы. Эти устройства работают путем накопления и разделения разнородных зарядов. Их обещание заключается в том, что у них нет движущихся частей и что количество циклов, которые они могут включать в свой цикл заряда-разряда, велико.Плотность энергии суперконденсаторов в 100 раз выше, чем у обычных конденсаторов, а плотность мощности в 10 раз выше, чем у обычных батарей, что позволяет использовать их в портативной электронике и электромобилях, а также для хранения энергии, генерируемой из возобновляемых источников, таких как ветер. и солнечная энергия (Wagner, 2008) (рисунок 13.4).

Рисунок 13.4. Модуль маховика, Национальное управление по аэронавтике и исследованию космического пространства.

Из программы НАСА по аэрокосмической технологии маховика.

Электрохимические устройства, называемые топливными элементами, были изобретены примерно в то же время, что и батареи, в 19 веке.Однако по многим причинам топливные элементы не были хорошо развиты до появления пилотируемых космических полетов (таких как программа Gemini в Соединенных Штатах), когда в космических кораблях потребовались легкие, нетепловые (и, следовательно, эффективные) источники электричества. Развитие топливных элементов увеличилось благодаря попытке повысить эффективность преобразования химической энергии, хранящейся в углеводородном или водородном топливе, в электричество (Wagner, 2007).

Было исследовано несколько других технологий: хранилище сжатого воздуха, которое можно закачивать в подземные пещеры и заброшенные шахты (Wild, 2010), а также метод, используемый в Solar Project и Solar Tres Power Tower, в котором для хранения используется расплавленная соль. солнечная энергия, а затем направить эту энергию по мере необходимости.Система перекачивает расплавленную соль через башню, нагретую солнечными лучами. В термоизолированных контейнерах хранится горячий солевой раствор; при необходимости вода используется для создания пара, который подается на турбины для выработки электроэнергии. Его можно использовать отдельно или в сочетании с ветровой энергией в установках мощностью 50 МВт и более, как это было продемонстрировано на юге Испании и в США. При рабочих температурах до 400 ° C накопитель может производить пар для обычных паровых турбин в сочетании с производством электроэнергии.Технологическое тепло может распределяться по сети централизованного теплоснабжения для отопления и для охлаждения с помощью абсорбционных чиллеров (NREL, 2011).

CAES — это способ хранения энергии, генерируемой в один момент времени, для использования в другое время; он уже несколько лет работает в США и Германии. Внепиковая (недорогая) электроэнергия сжимает воздух в подземный резервуар для хранения воздуха (рис. 14.4), а затем воздух питает газотурбинный генераторный комплекс для выработки электроэнергии в часы пик (высокая цена) (Wild , 2010).

Избыточное колеблющееся электричество используется для сжатия атмосферного воздуха в глубокие подземные пещеры, подобные хранилищам природного газа. Во время потребления процесс меняется на противоположный, и воздух приводит в действие турбину обычного типа, которая вместо природного газа или пара использует сжатый воздух, подключенный к генератору. Во время сжатия выделяется тепло, тогда как обратный процесс происходит при декомпрессии, и воздух расширяется, так что система может доставлять охлажденный воздух. Электрический КПД составляет около 50%; общий КПД можно повысить, если использовать потенциал нагрева и охлаждения.Похожая концепция использует ветряные воздушные компрессоры (Pockley, 2008).

Накопители с водяным насосом установлены во многих странах для компенсации колебаний спроса на электроэнергию (Рисунок 14.5). Насосные хранилища имеют двойное назначение. ГАЗ спроектирован с двумя резервуарами: верхним и нижним. Как и любая другая гидроэлектростанция, гидроаккумулирующая станция вырабатывает электричество, позволяя воде проходить через турбогенератор. Однако, в отличие от обычных гидроэлектростанций, после того, как гидроаккумулирующая станция вырабатывает электроэнергию, она может перекачивать эту воду из своего нижнего резервуара обратно в верхний резервуар.Это делается в непиковые часы, используя электричество из другого источника для работы насосов станции, фактически сохраняя эту внепиковую электроэнергию (Duke Energy, 2012). Их общее применение ограничено топографией; в Европе большинство потенциальных площадок для хранения насосов уже построено.

Можно упомянуть и другие решения для хранения данных. Расплав соли используется для концентрированного накопления солнечной энергии. Его можно использовать отдельно или в сочетании с ветровой энергией в установках мощностью 50 МВт или больше, как это было продемонстрировано на юге Испании и в Соединенных Штатах.При рабочих температурах до 400 ° C накопитель может производить пар для обычных паровых турбин в сочетании с производством электроэнергии. Технологическое тепло может распределяться по сети централизованного теплоснабжения для отопления и охлаждения с помощью абсорбционных чиллеров (Mancini, 2006).

В Дании на местных ТЭЦ установлено несколько сотен резервуаров для хранения горячей воды; размеры от 10 м 3 до 30 000 м 3 . Критерии размеров часто охватывают потребность ТЭЦ в снабжении сети централизованного теплоснабжения в период низкой пиковой нагрузки в выходные дни.

Накопители энергии играют критически важную роль в обеспечении нашего энергетического будущего (рисунок 13.5):

Рисунок 13.5. Концептуальное представление концепции хранения энергии сжатым воздухом.

От Управления долины Теннесси (TVA) (2004 г.). http://www.tva.gov/power/pumpstorart.htm.

служит в качестве резерва электроэнергии, как и национальный нефтяной резерв;

стабилизация рынков электроэнергии;

стабилизация сети передачи и распределения;

, что позволяет более эффективно использовать существующие генерирующие активы; и

делая возобновляемые источники энергии экономически жизнеспособными (Maegaard, 2011).

Повышение безопасности ветряных турбин с помощью модернизации поршневого гидроаккумулятора

Ветровые турбины спроектированы для максимального увеличения выработки электроэнергии на основе прогнозируемых скоростей ветра, найденных на территории завода. Однако время от времени наблюдается чрезмерная скорость ветра, поэтому крайне важно ограничивать выработку электроэнергии в это время, чтобы избежать ситуаций самопроизвольного разгона турбины, которые могут вызвать повреждение ротора турбины или других частей трансмиссии или генератора. Тормозные системы ветряных турбин — жизненно важная система безопасности.Важным компонентом гидравлической тормозной системы является аккумулятор, который обеспечивает дополнительный поток гидравлической жидкости во время операций экстренного торможения. Аккумуляторы диафрагменного типа входят в стандартную комплектацию, хотя катастрофические отказы резиновой диафрагмы не редкость. Привлекательной и более надежной альтернативой является гидроаккумулятор поршневого типа, не подверженный этому виду отказа.

Авторы: Том Улери и Джефф Сейдж из Parker Hannifin

Ветровые турбины рассчитаны на надежную работу в течение обычного 20-летнего расчетного срока службы.Это означает, что типичная ветряная турбина может проработать более 130 000 часов в течение своего срока службы. Помимо надежной работы, владельцы также требуют, чтобы ветряные турбины имели надежные системы безопасности, которые защищают их вложения и технических специалистов, выполняющих текущее обслуживание оборудования. Этот момент особенно важен, поскольку каждая турбина обычно работает без постоянного наблюдения со стороны человека, а период между посещениями технического персонала часто увеличивается до шести месяцев. Ожидается, что системы безопасности обеспечат полную защиту оборудования без наблюдения оператора и частых посещений технического персонала.

В условиях сильного ветра ветряная турбина может производить мощность, превышающую номинальную, поэтому необходимо контролировать скорость вращения лопаточного ротора, чтобы можно было поддерживать номинальную выходную мощность генератора, подключенного к сети. Если по какой-либо причине соединение с сетью будет потеряно, ротор турбины немедленно начнет набирать обороты в течение нескольких секунд. Каждая ветряная турбина должна иметь надежную систему безопасности с контролем скорости для предотвращения высоких скоростей вращения в условиях сильного ветра.Тормозная система турбины, несомненно, является важнейшей системой безопасности современной ветряной турбины.

Безопасность прежде всего

В современных ветряных турбинах имеется множество систем безопасности, которые обеспечивают непрерывный надзор без вмешательства человека. Например, датчики вибрации, размещенные на трансмиссии, предупреждают операторов о ее состоянии, и, если вибрация достигает критического уровня, система контроля автоматически отключает турбину. Как и в другом энергетическом оборудовании, датчики измеряют напряжение, ток и частоту генератора, а также температуру оборудования.При возникновении состояния превышения скорости или неисправности, которая допускает свободное вращение лопаточного ротора, датчики превышения скорости в системе безопасности автоматически вызывают аэродинамическое торможение для замедления лопаточного ротора. Наконец, анемометр измеряет скорость ветра, еще один критически важный компонент системы безопасности ветряной турбины.

Все ветряные турбины используют аэродинамическое торможение для двух основных целей. Первая цель относится к штатной работе турбины. Аэродинамическое торможение управляет мощностью, производимой генератором, путем правильного выравнивания гондолы по ветру с контролем рыскания и оптимизации продольного вращения лопастей, как правило, за счет управления шагом лопастей на весь размах.Система управления шагом, обычно расположенная внутри ступицы турбины, вращает три лопатки турбины с регулируемым шагом в унисон, чтобы точно контролировать скорость генератора на основе сигнала обратной связи от генератора.

Вторая цель аэродинамического торможения относится к безопасности системы. В случае свободного хода при сильном ветре аэродинамическая тормозная система поворачивает каждую лопасть ротора на 90 градусов по своей продольной оси, чтобы минимизировать подъемную силу и увеличить сопротивление, эффективно «заглохнув» лопасти.В результате ротор останавливается, часто за несколько оборотов. Механический тормоз включается, когда вращение лопастей прекращается, чтобы зафиксировать ротор, когда ветряная турбина не работает, обычно для обслуживания.

Эффективное торможение отвала

Конструкция системы безопасности турбины основана на требовании резервирования. Система защиты от превышения скорости на основе датчиков, например, поддерживается чисто механической центробежной системой растормаживания. Эта концепция мало чем отличается от типичной двигатель-генераторной установки, в которой механический центробежный регулятор поддерживает электронное управление превышением скорости.В ветряной турбине резервной системой безопасности аэродинамического торможения является физический дисковый тормоз, установленный на валу высокоскоростной коробки передач (рис. 1). Такой подход к остановке ротора сводит к минимуму нагрузку на лопастной ротор, башню или другое оборудование.

1. Одним из ключевых компонентов типичной ветряной турбины с регулируемым шагом лопастей является тормоз высокоскоростного вала (HSS). Предоставлено: Parker Hannifin

Механический тормоз турбины расположен на высокоскоростной стороне коробки передач перед генератором.Если ротор ветряной турбины вращается со скоростью 15 об / мин, редуктор увеличит выходной вал генератора до 1500 об / мин. Механический тормоз приводится в действие диафрагменным гидроаккумулятором, в котором хранится гидравлическая жидкость под давлением, которое может привести в действие дисковый тормоз в случае превышения скорости при потере мощности (рис. 2).

2. Здесь показан мембранный привод рукоятки привода ручного тормоза. В мембранном гидроаккумуляторе накапливается дополнительный источник гидравлической жидкости под давлением, который используется для приведения в действие дискового тормоза суппорта (показан красным) в случае превышения скорости ротора во время отключения электроэнергии.Серебряная «банка» под гидроаккумулятором является частью гидравлической системы высокоскоростного вала. Коробка передач на переднем плане, а генератор на заднем. Предоставлено : Parker Hannifin

Возможные режимы отказа

Конструкция типичного мембранного аккумулятора довольно проста. Впускная сторона гидроаккумулятора находится под давлением гидравлической масляной системы. Сжимаемый инертный газ, например азот, заполняет верхнюю часть аккумулятора. Два объема разделяет гибкая резиновая мембрана, которая сжимает азот до давления гидравлической системы.Если гидравлическая система теряет давление, например, во время отключения электроэнергии или отказа электроники, азот расширяется и высвобождает накопленную гидравлическую жидкость, чего достаточно для приведения в действие механической тормозной системы и остановки вращающегося вала турбины (Рисунок 3, слева).

Полевой опыт показал, что мембранные аккумуляторы часто катастрофически выходят из строя в непредсказуемые моменты времени. Режим отказа показан на графике на Рисунке 3. Когда резиновая диафрагма разрывается, давление в гидроаккумуляторе немедленно падает, и критически важная резервная тормозная система ветряной турбины становится бесполезной.Площадь поверхности резиновой диафрагмы газопроницаема, поэтому потребуется более частое обслуживание перед зарядкой.

3. Здесь показан вид отказа гидроаккумулятора с резиновой диафрагмой. Синяя область представляет собой предварительно загруженный газ, обычно азот. Нижняя часть гидроаккумулятора соединена с гидравлической системой, которая приводит в действие механический тормоз. Предоставлено: Parker Hannifin

Аккумулятор недавно доказал свою эффективность в более чем 1000 установках только за последний год.В поршневом аккумуляторе поверхность уплотнения минимальна по сравнению с площадью поперечного сечения диафрагмы. Подобно кольцам, которые уплотняют поршень между маслом и газами сгорания, эти уплотнения отделяют заряд азота от гидравлического масла. Поскольку площадь поверхности потенциальной утечки газа значительно меньше, объем технического обслуживания перед зарядкой значительно сокращается.

Режим отказа поршневого гидроаккумулятора также значительно менее драматичен (рис. 4, слева). Вместо мгновенного отказа, как в случае с резиновым мембранным гидроаккумулятором, очень измеряется режим отказа поршневого гидроаккумулятора.Первый сценарий (рис. 4, вверху справа) возникает, когда жидкость протекает мимо поршня гидроаккумулятора, повышая давление предварительной зарядки азота. Второй сценарий (рис. 4, внизу справа) возникает, когда газ предварительной зарядки просачивается мимо поршня, вызывая падение давления предварительной зарядки. Опять же, режим отказа очень постепенный и никогда не является источником принудительного останова турбины.

4. Поршневой гидроаккумулятор может иметь два медленно развивающихся режима отказа. Первый (верхний) возникает, когда гидравлическая жидкость просачивается через поршневые кольца и повышает давление газа предварительной зарядки.Второй возможный режим отказа (внизу) возникает, когда газ предварительной зарядки просачивается через кольца в гидравлическую жидкость или иным образом выходит из аккумулятора. Синяя область представляет собой предварительно загруженный газ, обычно азот. Нижняя часть поршневого цилиндра соединяется с гидравлической системой механического тормоза. Предоставлено: Parker Hannifin

Режим отказа уплотнений поршневого гидроаккумулятора происходит в течение длительного периода, в течение миллионов циклов, что позволяет производить предварительную зарядку вручную до тех пор, пока оборудование не будет проходить плановое техническое обслуживание.Медленная утечка позволяет увеличить время безотказной работы машины и предотвращает дорогостоящие внеплановые простои по техническому обслуживанию. С другой стороны, разрыв резиновой диафрагмы вызывает мгновенный отказ, что приводит к вынужденному отключению, незапланированным затратам на ремонт и более длительному простою оборудования. По этой причине диафрагменные аккумуляторы — не лучший выбор для систем безопасности ветряных турбин.

Предварительный газ отделяется от жидкостной стороны гидроаккумулятора за счет очень малой площади поперечного сечения поршневого уплотнения.Конструкция поршневого аккумулятора сводит к минимуму эффект проникновения и, таким образом, требует меньшего обслуживания предварительной зарядки азотом с течением времени. Резиновая диафрагма отделяет сторону сжатого газа аккумулятора от стороны жидкости с помощью диафрагмы относительно большого поперечного сечения. Такая конструкция позволяет всей диафрагме контактировать с сжатым газом, обеспечивая большую площадь для проникновения газа. Типичный поршневой аккумулятор емкостью 1 галлон имеет на 97% меньше открытой поверхности уплотнения, чем эквивалентный гидроаккумулятор с резиновой диафрагмой емкостью 1 галлон.

Причина проникновения напрямую связана с резиновой смесью, типом газа, температурой газа, перепадом давления, его циклическим режимом и объемом резины, используемой для образования диафрагмы. Аккумуляторы с резиновой диафрагмой обычно ограничиваются двумя стандартными составами диафрагмы, нитрилом и гидрином. Поршневой гидроаккумулятор имеет шесть возможных уплотнительных компаундов с доступным диапазоном температур уплотнения от –40F до 325F, поэтому имеется уплотнение для любого типа гидравлической жидкости и температурных требований.

Существуют и другие ограничения по применению гидроаккумуляторов с резиновой диафрагмой. Например, этот тип аккумулятора ограничен работой в системах с максимальной степенью сжатия (отношение максимального рабочего давления к давлению предварительной зарядки) в диапазоне от 4: 1 до 8: 1. Напротив, степень сжатия поршневого аккумулятора не ограничена. Техник просто регулирует предварительную зарядку так, чтобы поршень мог двигаться в середине хода, не достигая дна на любом конце гидроаккумулятора.Другие ограничения применения гидроаккумуляторов с резиновой диафрагмой включают ограниченное количество вариантов портов и то, что отверстие ограничивает расчетную скорость потока. Стандартный поршневой гидроаккумулятор имеет несколько размеров и обеспечивает расход в 8-10 раз больше, чем у мембранных гидроаккумуляторов. В таблице 1 приведены дополнительные технические характеристики вариантов конструкции поршня и диафрагмы. На рисунке 5 представлена ​​установка поршневого аккумулятора вместо диафрагменного аккумулятора, показанного на рисунке 2.

5. Поршневой аккумулятор заменил вышедший из строя мембранный аккумулятор, установленный на узле дискового тормоза, показанном на рис. 2. Предоставлено : Parker Hannifin Таблица 1. Общие характеристики поршневых и резиновых мембранных аккумуляторов. Источник: Parker Hannifin

Практические операции

Техническое обслуживание ветряных турбин планируется заранее, и вынужденные отключения нарушают этот график. Разрыв резиновой мембраны гидроаккумулятора будет сигнализировать о немедленном вынужденном отключении турбины, и она будет бездействовать до тех пор, пока не будет мобилизована бригада технического обслуживания для замены вышедшего из строя гидроаккумулятора.В зависимости от наличия бригады технического обслуживания вполне нормально, если турбина будет отключена на пять или более дней до завершения ремонта. Если предположить, что это была турбина мощностью 1,5 МВт и что она работала при среднем коэффициенте мощности в 2019 году, о котором сообщило Управление энергетической информации, равном 34,9%, то турбина потеряла примерно 63 МВт · ч выработки.

В зависимости от региона, в котором расположена турбина, упущенная выгода из-за вынужденного отключения одной ветряной турбины может составить от 1200 до 2000 долларов.Стоимость аварийного обслуживания и другие связанные с этим расходы могут быстро увеличить общие расходы на отключение до 5000 долларов. Учитывая, что только в Северной Америке имеется почти 13 000 ветряных турбин General Electric мощностью 1,5 МВт, потенциальные потери ветроэнергетики ежегодно составляют десятки миллионов долларов.

Ветряная турбина, оснащенная поршневым гидроаккумулятором, подвергнется совершенно иному, неаварийному реагированию. Поршневой гидроаккумулятор невосприимчив к катастрофическому отказу диафрагмы, но уплотнения поршень-цилиндр со временем изнашиваются.Только в это время давление предварительной зарядки начнет медленно падать. Приборы будут сигнализировать о снижении давления и отслеживать его, чтобы техник по техническому обслуживанию мог отдать приказ на выполнение работ, чтобы просто «пополнить» давление предварительной зарядки до тех пор, пока поршневой гидроаккумулятор не сможет быть заменен при следующем плановом техническом обслуживании.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
