Прежде чем рассказывать, как поменять мембрану, требуется сделать некоторые уточнения о том устройстве, в состав которого она входит. Итак, немного о гидроаккумуляторе.

Что вы узнаете

Что такое гидроаккумулятор

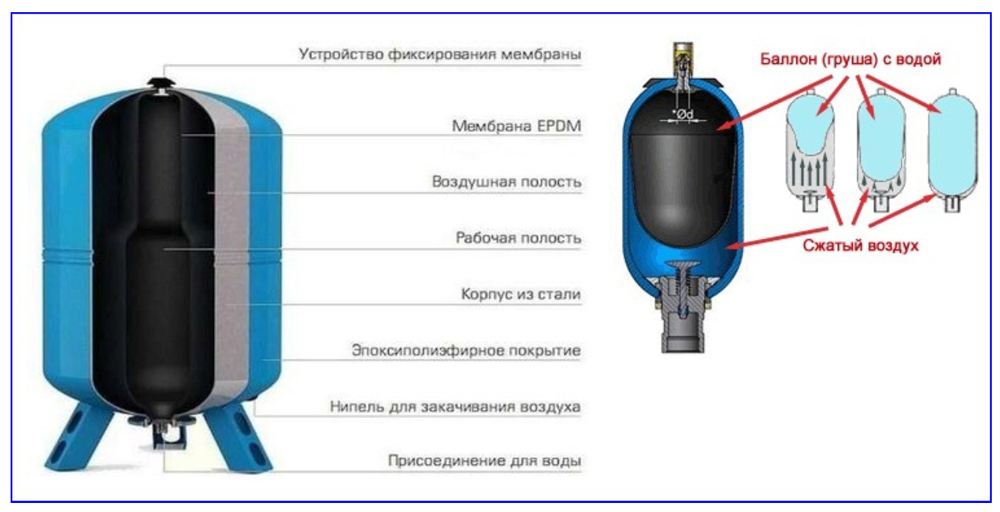

Расширительный бак состоит из:

• внешней металлической оболочки — бака,
• отверстия под флянец,
• автомобильная пипетка для закачивания воздух.
• и груши (мембраны), которая размещена внутри бака.

Мембрана вставлена в бак, а ее кромка горловины герметично зажимается фланцем. В итоге в баке получается 2 секции:

1. Пространство внутри мембраны, в которое закачивается вода.
2. Пространство вокруг мембраны.

Через пипетку во второе пространство закачивается воздух. Давление воздуха должно составлять не менее 1,5 атмосфер. Хотя здесь здесь необходимо отталкиваться от вашего насоса. Какое давление он может накачать, вычитаем 1 атмосферу и получаем необходимо давление.

Как работает гидроаккумулятора

Если водоснабжение правильно смонтировано при открытии любого источника потребления воды, вода пойдет под давлением. Давление воды создается за счет давление воздуха вокруг мембраны в гидроаккумуляторе.

У каждого насоса есть критическое включение/выключение при котором износ насоса минимален. Допустим в скважинном насосе должно быть не более 20-30 вкл./выкл. в час.

Именно поэтому устанавливается гидроаккумулятор.Так же плюсы гидроаккумуолятора:

• нет гидроударов в системе водоснабжения
• запас воды при выключении электричества
• давление воды в кране не меняется (т.е. если вы принимаете душ и вода будет подаваться равномерно всегда).

Какие симптомы неисправного гидроаккумулятора

Как понять что мембрана порвана. Для начала вы догадаетесь об этом по частому включению насоса. Допустим вы открываете кран (смеситель) вода начинает течь и моментально включается насос. Это говорит о том, что давление падает быстро и нет запаса воды, который должен быть в баке.

Второй способ поломки гидроаккумулятора — при нажатии на золотник пипетки бака, из пипетки вытекает вода. Это означает, что мембрана порвана и в мембране и вокруг мембраны вода.

Как поменять грушу (мембрану)

Приобретаем мембрану для бака в магазинах инженерной сантехники. Лучше всего снять старую мембрану и идти вместе с ней покупать новую. У разных производителей гидроаккумуляторов разные мембраны, отличаются они диаметром горловины. Приходите в магазин и просите необходимую вам мембрану. Если у вас бак 24 литра, то вам выдадут мембрану для 24 бака. Она будет меньше в размере, но так и должно быть. Для бака 100 литров вам дадут мембрану для сотого бака аналогично.

ВНИМАНИЕ! Так же обратите внимание на то, что у больших баков два отверстия входа и выхода воды, соответственно и разные мембраны.

После того как вы купили необходимую мембрану приступаем к ее замене.

Откручиваем 6 болтов фланца, возможно в вашем баке болтов больше. Достаем старую мембрану, скорее всего она порвана и изношена, поэтому ее можно сразу выбрасывать или применить в хозяйстве.


После удаления старой, устанавливается новая резиновая мембрана в бак гидроаккумулятора. Края горловины должны равно располагаться на горловине бака.

После того как фланец прикручен к баку необходимо накачать воздух вокруг мембраны. Для этого берем автомобильный насос, и качаем. В нашем случае насос качает чуть более 3 атмосфер, поэтому давления вокруг мембраны было накачано 2 атмосферы.

Сперва мы накачали 1 атмосферу и давление воды в системе (3 атмосферы) выдавило мембрану внутрь бака, не смотря на то что край горловины мембраны был прижат фланцем.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Как поменять мембрану в насосной станции. Замена мембраны в насосной станции

Как поменять мембрану в насосной станции. Замена мембраны в насосной станции

Частые и непродолжительные запуски насоса, не равномерный поток воды (сильный напор чередуется со слабым), свидетельствует о том, что требуется замена мембраны в насосной станции.

порядок действий

Как поменять мембрану в насосной станции grundfos.

Насосные станции это одна из частей. Они используются повсеместно. Независимо от конструктива и источника воды в комплектацию входит.  Насос накачивает воду в подсистему, а гидроаккумулятор помогает сохранять необходимые показатели давления. Именно в гидроаккумуляторе находится такая важная деталь, как мембрана. Она участвует во всех процессах.

Насос с гидроаккумулятором без мембраны работает при более высокой нагрузкой. Он включен все то время, когда нужна вода. Это увеличивает и энергопотребление. Скачки показателей давления в таком случае не исключаются.

Принцип работы

 С помощью мембраны происходит разделение на две камеры — воздушную и водяную.

Их еще называют мокрой и сухой. Вода с помощью насоса попадает в мембрану. В пространстве между ее стенками и оболочкойсоздается область высокого давления. Благодаря этому и происходит создание необходимого показателя давления в системе водоснабжения.

У мембран продолговатая или вытянутая форма, зависит от емкости бака. Обычно изготавливается из каучука или специализированного резинного состава. В обоих случаях материал соответствует гигиеническим и санитарным требованиям, справляется с влиянием микроорганизмов. Особая резина выдерживает более высокое давление, и используется при более широком диапазоне температур.

Мембрана бывает плоской и балонной.

Независимо от материала и вида, мембрана выполняет одни и те же функции.

Эластичная емкость размещается в корпусе бака, тем самым образует два независящих друг от друга пространства.

В балонной мембране внутри находится вода, а в пространстве между ее стенками и стенкаминагнетается воздух.

Плоская закрепляется на стенках емкости, также образуя два отдела. Насосы обеспечивают поступление воды. Это происходит до достижения максимальных значений давления внутри конструкций. Эти значения выставляются наладчиками на реле. Когда отметка достигнута,перестает работать. При этом давление на саму емкость с водой сохраняется, благодаря конструктиву. Поэтому нет изменения напора воды в процессе использованию. Когда давление достигает минимальной отметки, насос вновь включается.

Изнашивание мембраны

Мембрана в гидроаккумуляторе является расходной деталью. Она со временем изнашивается и требует замены. Износ связан с неровным, с постоянными процессами сжатия и растяжения, трении о другие детали. Регулярные и резкие скачки температуры, превышения значений давления в системе тоже не продлевают срок службы.

Компании-производители в среднем заявляют о 5 годах эксплуатации, но влияние негативных аспектов сложно избежать.

Например, расход воды утром и, особенно, вечером в будние дни вырастает. Поэтому замена мембраны в гидроаккумуляторе требуется чаще.

 Когда необходимо купить мембрану в гидроакуумулятор, лучше выбирать такого же производителя, как и у самого гидроаккумулятора. Тогда совпадут необходимые размеры и характеристики.

Проверка мембраны.

Перед тем как купить мембрану гидроаккумулятора в спб надо убедиться, что причина поломки заключается именно в этом элементе.

Если по манометру видно, что давление или растет, или падает, а при этом вода подается то тонкой струйкой, то с нормальным напором — это яркий признак нарушения целостности мембраны. Чтобы окончательно в этом убедиться, надо выключить насос и перекрыть подачу воды в бак.

Потом остатки жидкости из бака стравливают. При этом, обращают внимание на то, как она выходит. Если вместе с воздухом – необходима замена мембраны в гидроаккумуляторе.

Замена мембраны в гидроаккумуляторе своими руками

Ремонт мембраны гидроаккумулятора можно произвести самостоятельно. Происходит это поэтапно.

1. Гидроаккумулятор демонтируется от остальной системы. На этом этапе лучше расположиться там, где будет комфортно производить дальнейшие манипуляции и не страшно будет залить водой окружающее пространство.
2. Убрать давление воздуха. Для этого есть специальный ниппель. Он бывает горизонтальный и вертикальный, чаще всего располагается на верхней части бака.
Откручивается шланг и крышка. Скорее всего, на этом этапе из гидроаккумулятора польются остатки жидкости. Можно заранее приготовить таз. Воду надо слить полностью.
3. После этого снимается крышка с манометром.
4. Внизу корпуса находится специальное технологическое отверстие. Через него достается мембрана.
5. Бак осматривается на нарушение целостности, грязь и ржавчину. Правильно, если нет осадка и трещин. Потом промывается и осушивается.
6. Мембрана для гидроаккумулятора 50 литров монтируется в бак. Если емкость рассчитана на другой объем, мембрана должна быть подобрана соответственно.
7. Конструкция собирается в обратном порядке.
8. Через специальный золотник закачивается воздух. Здесь можно применить.

Для облегчения замены мембраны в гидроаккумуляторе можно посмотреть

 Стоит обратить внимание, что сменная мембрана гидроаккумулятора должна быть рассчитана на такой же объем, как и сам гидроаккумулятор. Если стоит отметка 24 литра, значит покупать надо на 24 литра.

Как поменять мембрану в насосной станции оазис. Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

• В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
• Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
• Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
• Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса.В этом случает надо:
  • Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
  • Проверить Работаем в Москве и Московской области реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
  • Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена реле давления.

Как поменять мембрану в насосной станции беламос. Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Видео насосной станции пришёл КИРДЫК! Замена мембраны в гидроаккумуляторе.

Гидроаккумулятор и реле давления. Настраиваем правильно

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис. 3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

Как заменить мембрану в гидроаккумуляторе своими руками.

Дата публикации: 06.10.2018 12:01

Важный элемент системы водоснабжения для частных домов это гидроаккумулятор.
Благодаря этому устройству, поддерживается постоянное давление в водопроводе, а также осуществляется защита всего оборудования от гидравлических ударов.
Мембрана в гидроаккумуляторе со временем изнашивается и приходит в негодность – без нее он не сможет работать.
Мембрана для гидроаккумулятора – это его самая важная часть.
Без нее, это будет просто накопительный металлический бак.
Мембрана представляет собой резиновую грушу, сделанную из каучука.
В зависимости от размеров самого бака, она может быть разной емкости.
Мембрана вставляется внутрь бака и делит его на две части:
В одну насосом закачивается воздух.
Во вторую подается вода с системы водопровода.
Давление воздуха в баке составляет 1,5-2 атмосферы.
Благодаря этому, в водопроводе поддерживается постоянное рабочее давление.
Кроме этого, сменная мембрана для гидроаккумулятора выполняет еще одну важную задачу – она предохраняет водопровод от гидроударов и защищает насос от слишком частых включений.
Происходит это таким образом: например, мощность насоса составляет 3 м3\час, а кран потребляет 0,6 м3\час; получается, что когда открывается кран, то сразу же включается насос, поскольку он подает воды значительно больше, чем нужно крану, он сразу же выключается.
А как только давление в системе упадет – насос снова включится.
Таким образом, он будет включаться и выключаться через каждую секунду – а это может привести к тому, что устройство просто сгорит; благодаря гидроаккумулятору, насос будет включаться только тогда, когда давление в мембране упадет ниже заданного.
Получается, что это устройство занимает важное место в системе водоснабжения.
И желательно знать, как отремонтировать его своими руками.
Тем более, это не так сложно.
Виды мембран Существует 2 типа этих изделий:
Для отопления. Для использования в водопроводах.
Различные виды мембран Естественно, что между ними есть определенные различия: максимальная температура мембран для водопровода составляет 70 градусов, тогда как для отопительных – 99; изделия для водопровода изготавливаются из каучука, а для отопления из специального состава.
Отопительные мембраны выдерживают давление в 8 атмосфер, тогда как водопроводные – 7.
Их объемы также бывают разными, однако наиболее популярные находятся в пределах 100 литров Как определить, что мембрана пришла в негодность Вообще, производители заявляют срок службы этих изделий равный 5 годам.
Однако, на практике, такое случается редко.
Ведь мембраны очень не любят: повышение температуры выше установленного; частые перепады давления; интенсивное сжатие.
На практике, редко удается избежать работы гидробака в жестком режиме, поэтому срок службы груши уменьшается до 3-х лет.
Как определить, что пора поменять мембрану в гидравлическом аккумуляторе: насос стал включаться слишком часто; не держится постоянное давление воды.
Это явные признаки повреждения мембраны, однако, это может указывать и на повреждения в корпусе гидроаккумулятора.
Поэтому, перед тем, как разбирать емкость, желательно проверить состояние самого бака.
Замена мембраны Если причина уже определена, то нужно приступать к ремонту.
И первое, что нужно сделать, это приобрести новое изделие.
Здесь важно не экономить и покупать оригинальные запчасти, т.к. дешевые подделки могут быстро выйти из строя.
И получится такая ситуация, что через полгода придется делать все заново.
Подготовка Когда новая мембрана куплена, нужно приготовить набор ключей и переходить к ремонту.
Вначале, нужно слить воду из самой емкости.
Для этого: перекрывается подача воды к гидроаккумулятору; с него стравливается воздух; сливается вода.
Важный момент – если при сливе воды из аккумулятора будет выходить и воздух, значит, резиновая груша повреждена.
То же самое качается и ниппеля – если при стравливании воздуха будет выходить вода, это говорит о поломке.
Дело в том, что груша разделяет внутренность бака на две независимые камеры. Поэтому смешивание воды и воздуха исключается.
Если же это происходит, значит внутренняя целостность нарушена.
Этапы ремонта Когда вода с бака спущена, можно переходить непосредственно к ремонту.
Замена мембраны в гидроаккумуляторе делается таким образом:
во-первых, необходимо снять фланец, для этого, ключом откручиваются удерживающие его гайки; после этого, достается старая мембрана;
Достаем старую мембрану ее нужно внимательно осмотреть и найти место повреждения.
Во-первых, это позволит точно удостовериться, что она порвалась, а во-вторых, нужно оценить размеры повреждения.
Ведь если они небольшие, ее можно попробовать завулканизировать;
Проверяем где мембрана порвалась теперь желательно осмотреть внутренности бака – скорее всего в нем будет грязь и ржавчина.
Поэтому, его требуется хорошо почистить; после этого, нужно внимательно осмотреть фланец – на нем не должно быть никаких повреждений и заусенцев.
Если есть какие-либо отслоения, они зачищаются наждачной бумагой.
То же самое относится и к посадочному месту – его нужно тщательно очистить; теперь требуется взять новую мембрану, расправить ее и вставить ее на место старой; после этого, она накрывается фланцем и он затягивается гайками.
На этом сам процесс замены заканчивается. Теперь, нужно делать пробный пуск гидроаккумулятора.
Для этого, он обратно подсоединяется к водопроводу.
Но в начале, в него нужно накачать воздух до рабочего давления, оно составляет 1,5-2 атмосферы.
А после, включается подача воды. При этом, не стоит открывать кран подачи на полную мощность.
Это может привести к разрыву мембраны, поэтому, вода набирается постепенно.
Таким образом, поменять мембрану своими руками довольно просто.
И с этим без проблем можно справиться не привлекая специалистов.
Тем более, стоимость замены в специализированном центре, может получиться довольно высокой.
Профилактика Чтобы поломка гидроаккумулятора не застала врасплох, нужно проводить его периодическое обслуживание.
Делать его несложно: один раз в 3-4 месяца бак осматривается на наличие повреждений; раз в полгода, нужно проверить работу манометра, реле давления, а также проверить уровень давления воздуха в баке.
Помимо этого, все специалисты рекомендуют проводить замену мембраны в гидроаккумуляторе раз в три года.
Естественно, при условии его постоянного и бесперебойного использования.
Дело в том, что средний срок службы этих изделий редко превышает эту цифру.
Поэтому лучше провести замену заранее – так можно заранее обезопасить себя от внезапной поломки.

подготовка, этапы работ и профилактика

На чтение 4 мин Просмотров 707 Опубликовано 26.02.2019 Обновлено 19.02.2019

Когда менять детали гидроаккумулятрора, подскажет нестабильная работа насоса или течь. Если оборудование давно работает в сыром помещении, а накопительный бак сделан из стали, велика вероятность, что он рано или поздно проржавеет. Для замены гидроаккумулятора в насосной станции потребуется его снять и разобрать, предварительно слив воду и отключив насос от электропитания.

Когда пора менять гидроаккумулятор

Если бак ржавый и у него есть дыры в одном или нескольких местах, это приводит к двойной поломке. Падает давление в корпусе, что сразу сказывается на работе резиновой мембраны, в которую поступает вода. Не найдя сопротивления, груша растягивается сверх положенного и рвется, хотя изготовлена из прочной резины. Общее верхнее давление складывается из двух показателей:

• давления воды;
• давления воздуха вокруг груши.

Если реле установлено на 3 атмосферы, то 1 атмосферу дает воздух в корпусе, а 2 атмосферы сама жидкость. Поэтому периодически необходимо замерять давление воздуха в корпусе, если вдруг насосная станция начала работать дольше обычного или чаще включаться. Чтобы проверить, лопнула ли мембрана, нужно просто надавить на ниппель: если потечет вода, значит пора менять грушу. Бывает, что приходит в негодность кольцо, удерживающее мембрану на своем месте, оно отвечает за герметичность системы.

Если причина повреждения груши первична, проблема скоро отразится на целостности бачка, ведь жидкость будет поступать в него непрерывно и внутри образуется ржавчина.

Как определить поломку из дома

При поломке вода в кране будет идти неравномерно – то с напором, то тонкой струей. Если из дома слышен звук работающей станции, можно определить, что включается она чаще и работает дольше. Происходит это потому, что двигатель не может набрать нужную мощность, чтобы отключилось реле – пока датчик не сработает, двигатель будет работать. Допускать такой постоянный режим нельзя, так как прибор может просто сгореть, если на нем не установлена защита от перегрева.

Подготовка к ремонтным работам

Чтобы точнее определить причину поломки насосной станции, а именно гидроаккумулятора или его деталей, данный узел снимают и разбирают. Перед этим производится слив воды:

• станцию отключают;
• отверстие, через которое вода поступает в бак перекрывают;
• открывают краны в доме и сливают всю воду.

Все ремонтные работы лучше проводить на свету. Для этого емкость выносят на улицу и раскручивают фланцевые соединения. Внутри можно обнаружить порванную мембрану, которая подлежит замене, обнаружить трещины в корпусе или сломанное кольцо, удерживающее горловину груши.

Детали для замены можно купить в сервисном центре или использовать аналогичные других марок. Главное, чтобы подходили по размеру и объему.

Этапы работ

После разборки и подготовки запасных частей нужно промыть новую мембрану, высушить металлическую емкость, если она не требует ремонта. Если внутри накопились отложения – известь или ржавчина, – их нужно убрать наждачной бумагой или металлической щеткой, затем промыть и высушить.

При замене мембраны основное внимание приходится на посадочное место, чтобы резина ровно легла на него. После этого грушу закрепляют и бачок собирают заново. Для проверки герметичности в корпус закачивается воздух и выдерживается сутки, после чего замеряется снова. Если потерь нет, значит, дело было только в мембране. Гидроаккумулятор можно устанавливать обратно и подключать к подающим трубам.

Если при разборке обнаружилась целая мембрана, это означает, что перебои с водой связаны с трещиной в корпусе, через который воздух уходит. Поломка обнаружена вовремя, если резина еще целая, потому как со временем она все больше растягивается и рвется.

Для ремонта корпуса потребуется сварочный аппарат или клеевой раствор. Холодная сварка надежнее, так как клей под давлением рано или поздно отходит и проблема появляется снова.

Профилактические меры

Гидроаккумуляторная мембрана быстрее выходит из строя, если происходят частые скачки температур. Для холодного водоснабжения грушу делают из каучука, для горячего – из специального материала, который в течение 5 лет по заявлению производителей способен выдерживать нагревание до 100 градусов. Если не соблюдаются условия эксплуатации, резина не выдержит 5 лет.

Частые резкие перепады давления резиновая груша также не переносит, от этого она быстрее изнашивается. Сильное сжатие, которое происходит при избыточном давлении в бачке, приводит к деформации материала и его растрескиванию.

Важно соблюдать баланс между максимальной величиной давления в мембране и давлением воздуха, которое не должно превышать 2 атмосферы. Для этого периодически к золотнику подключают манометр и проверяют, сколько воздуха внутри. Подкачать при необходимости можно простым велосипедным или машинным насосом.

Гидроаккумулятор для воды замена мембраны. Какие симптомы неисправного гидроаккумулятора

Прежде чем рассказывать, как поменять мембрану, требуется сделать некоторые уточнения о том устройстве, в состав которого она входит. Итак, немного о гидроаккумуляторе.

Что такое гидроаккумулятор

Расширительный бак состоит из:

• внешней металлической оболочки — бака,
• отверстия под флянец,
• автомобильная пипетка для закачивания воздух.
• и груши (мембраны), которая размещена внутри бака.

Мембрана вставлена в бак, а ее кромка горловины герметично зажимается фланцем. В итоге в баке получается 2 секции:

1. Пространство внутри мембраны, в которое закачивается вода.
2. Пространство вокруг мембраны.

Через пипетку во второе пространство закачивается воздух. Давление воздуха должно составлять не менее 1,5 атмосфер. Хотя здесь здесь необходимо отталкиваться от вашего насоса. Какое давление он может накачать, вычитаем 1 атмосферу и получаем необходимо давление.

Как работает гидроаккумулятора

Если водоснабжение правильно смонтировано при открытии любого источника потребления воды, вода пойдет под давлением. Давление воды создается за счет давление воздуха вокруг мембраны в гидроаккумуляторе. И весь запас мембраны выдавливается в кран. Когда запас воды закончится, включается насос, тем самым для насоса обеспечивается пауза. Насос закачивает воду в мембрану и в систему, мембрана расширяется, упирается в давление воздуха вокруг мембраны, общее давление поднимается до необходимого и насос выключается. И так по кругу.

У каждого насоса есть критическое включение/выключение при котором износ насоса минимален. Допустим в скважинном насосе должно быть не более 20-30 вкл./выкл. в час.

Именно поэтому устанавливается гидроаккумулятор.Так же плюсы гидроаккумуолятора:

• нет гидроударов в системе водоснабжения
• запас воды при выключении электричества
• давление воды в кране не меняется (т.е. если вы принимаете душ и вода будет подаваться равномерно всегда).

Какие симптомы неисправного гидроаккумулятора

Как понять что мембрана порвана. Для начала вы догадаетесь об этом по частому включению насоса. Допустим вы открываете кран (смеситель) вода начинает течь и моментально включается насос. Это говорит о том, что давление падает быстро и нет запаса воды, который должен быть в баке.

Второй способ поломки гидроаккумулятора — при нажатии на золотник пипетки бака, из пипетки вытекает вода. Это означает, что мембрана порвана и в мембране и вокруг мембраны вода.

Как поменять грушу (мембрану)

Приобретаем мембрану для бака в магазинах инженерной сантехники. Лучше всего снять старую мембрану и идти вместе с ней покупать новую. У разных производителей гидроаккумуляторов разные мембраны, отличаются они диаметром горловины. Приходите в магазин и просите необходимую вам мембрану. Если у вас бак 24 литра, то вам выдадут мембрану для 24 бака. Она будет меньше в размере, но так и должно быть. Для бака 100 литров вам дадут мембрану для сотого бака аналогично.

ВНИМАНИЕ! Так же обратите внимание на то, что у больших баков два отверстия входа и выхода воды, соответственно и разные мембраны.

После того как вы купили необходимую мембрану приступаем к ее замене.

Откручиваем 6 болтов фланца, возможно в вашем баке болтов больше. Достаем старую мембрану, скорее всего она порвана и изношена, поэтому ее можно сразу выбрасывать или применить в хозяйстве.

После удаления старой, устанавливается новая резиновая мембрана в бак гидроаккумулятора. Края горловины должны равно располагаться на горловине бака.

Фланец устанавливайте аккуратно, чтобы мембранная горловина не съехала, иначе придется разбирать заново. Аккуратно прикручиваем болты, желательно в разных местах для равномерного прижима к баку. Сильно затягивать совсем не обязательно.

После того как фланец прикручен к баку необходимо накачать воздух вокруг мембраны. Для этого берем автомобильный насос, и качаем. В нашем случае насос качает чуть более 3 атмосфер, поэтому давления вокруг мембраны было накачано 2 атмосферы.

Одним из основных элементов водоснабжения из артезианской скважины является гидроаккумулятор. Именно он работает на формирование постоянного давления. Если же происходит резкий подъем или понижение давления, гидроаккумулятор будет способствовать отсутствию скачков.

Кроме того, гидробак — это запасной резервуар для стратегического запаса воды. Он же является лучшим способом нейтрализации гидравлических ударов, которые может спровоцировать внезапный скачок или падение давления. Наши специалисты рекомендуют устанавливать его в тех местах, которые максимально защищены от подтопления.

Функциональное назначение гидроаккумулятора заключается в:

• восстановлении объема жидкости;
• восстановлении воздуха в баке;
• компенсировании утечек;
• нейтрализации пульсации в напорной линии;
• обеспечении водой системы в случае возникновения нештатных ситуаций.

Таким образом, замена гидроаккумулятора, вышедшего из строя, является первостепенной задачей.

Причины поломки гидроаккумулятора

Для того чтобы гидроаккумулятор прослужил как можно дольше, необходимо контролировать давление воздуха в сосуде. В противном случае мембрана со временем истончится. Резина не может постоянно выдерживать большой напор воды и давление газа.

Даже самый качественный агрегат со временем утрачивает эксплуатационные характеристики. Когда рвется диафрагма, корпус прибора неизбежно подвергается коррозии и замена гидробака водоснабжения становится неизбежной.

Причинами развития коррозионных процессов могут быть:

• течь из клапана;
• низкий напор.

Замена этой важной детали оборудования, таким образом, становится вопросом времени.

Симптомы повреждения гидробака

Выяснить, что мембранный бак имеет какой-либо дефект возможно только при постоянном мониторинге его работы. Например, если стрелка датчика резко поднимается вверх и опускается до нуля, это уже сигнал тревоги.

Другим показательным признаком поломки мембранного бака является толчковая подача воды. Всплески не допустимы в системе водоснабжения, они могут повлечь более серьезные проблемы. Точно так же опасна для системы в целом подача воды тонкой струйкой.

Наши специалисты определяют наличие дефекта путем простых манипуляций. Прежде всего, надо нажать на золотник ниппеля и выпустить полностью воздух. При этом необходимо следить за манометром.

Мембрана точно получила механические повреждения, если из золотника покажется жидкость. При исправной груше вода не может поступать из золотника. Если на металлическом корпусе появились трещины, то произойдет неизбежная потеря воздуха. Для устранения этого дефекта используют холодную сварку или мощный клеевой состав.

Правила замены гидроаккумулятора

Наша компания осуществляет быструю и качественную замену гидробака. Специалисты «Скважины» за длительное время выработали определенный алгоритм действий, который позволяет нам выполнять эту услугу в максимально сжатое время.

При этом последовательно выполняются следующие действия:

• Отключение прибора от системы.
• Полный слив жидкости. Для этого необходимо открыть все краны в доме.
• Отключение питания насоса.
• Блокирование доступа воды. Для этого необходимо отсоединить подводящую трубу.

После запуска наши специалисты выполняют те же действия в обратной последовательности.

Для продления срока эксплуатационной пригодности мы рекомендуем проверить крепление. Оно должно быть достаточно прочным. Сам крепеж необходимо осуществить с использованием резинового уплотнителя. Этот способ нейтрализует шум от работающего прибора. Кроме того, значительно будет уменьшена вибрация во время его работы.

После того как произошло подключение, мембрана заливается водой. При этом не рекомендуется делать это быстро во избежание разрыва. Необходимо также выпустить воздух, накопившийся внутри мембраны.

Компания «Скважина» использует во время замены гидроаккумулятора высокоэластичные шланги, поскольку есть опасность передачи вибрации по трубопроводу.

Цены на замену гидроаккумулятора

Преимущества обращения в компанию «Скважина»

Профессиональная буровая спецтехника позволяет нам выполнять заказы любой сложности по строительству артезианской скважины. Для того чтобы у клиента была возможность контролировать каждый этап бурения, мы составляем план работ, который включает в себя весь комплекс мероприятий начиная от монтажа буровой установки и заканчивая тестированием подаваемой воды.

Профессиональный и ответственный подход означает непосредственное участие наших специалистов в последующем техническом обслуживании установки. В том числе, мы обязуемся заменить гидроаккумулятор в случае необходимости.

Преимущества обращения в компанию «Скважина»:

• Профессиональный стаж, исчисляемый 20 годами.
• Наличие специализированной техники.
• Высокая профессиональная подготовка команды.
• Гарантия на все выполняемые услуги.

В портфолио нашей компании имеется множество благодарных отзывов наших клиентов.

Октябрь 14, 2017 Нет комментариев

Ваша насосная станция начала часто включатся, вода поступает рывками со смесь воздуха, сплошные перебои в работе. Нужен ремонт насосной станции. И по этим признакам скорее всего пробита резиновая груша гидроаккумулятора.

Для уточнения поломки стоит нажать на ниппель в гидроаккумуляторе.

Если потечет вода не сомневайтесь пробита груша гидроаккумулятора .

Бывают еще ситуации когда груша не пробита а растянута. В таком случае вода из ниппеля не пойдет. Для диагностики стоит померить давление (1.5 атмосфер). Если оно отсутствует — это ваша причина. При ремонте в таком случае возможно даже поможет подкачка до нужного давления. Если нет — тогда меняем

Начинаем с выключения с сети, открываем кран и спускаем воду по максимуму. Дальше откручиваем рукав от гидроаккумулятора и сливаем остальную воду. Можно и не откручивать а сразу снимать фланец.

Для упрощения дальнейших работ будет проще разъединить насос от гидроаккумулятора. Но если есть доступ то все легко делается на месте не разъединяя.

Осматриваем железный бачок на наличие ржавчины, острых выступов. Если таковые имеются — удаляем и высушиваем бачок.

Покупаем точно такую же грушу и устанавливаем ее в бачок, привинчиваем фланец.

Подсоединяем гидроаккумулятор к насосу и накачиваем в него воздуха около 1.5 атмосфер. Далее полностью запускаем систему и смотрим на наличие пропускания воздуха или воды.

Если пускает воздух придется заменить ниппель, проделав все что описано выше. Если пускает вода так же нужно дотянуть соединения, не помогает поменяйте прокладку на рукаве или где в этом есть нужда.

Замена груши гидроаккумулятора. Замена груши в гидрофоре. Как заменить мембрану гидроаккумулятора видео

Ремонт бытовой насосной станции Джилекс Джамбо мало чем отличается от другого типа, причем починку данного агрегата зачастую можно выполнить самостоятельно.

Цельный корпус насоса облегчает его демонтаж. При порче расходников или выхода из строя крыльчатки их можно заменить без особого труда, благо все их легко найти в продаже.

Нередко случается так, что насосная станция Джилекс начинает работать с перебоями: насос часто включается, качает рывками или совсем не выключается. Что делать?

В ряде случаев проблему можно решить регулировкой пружин реле давления (см. ). Из-за жёсткой воды может забиваться отверстие реле, а поскольку его сечение маленькое, оно не ощущает давления магистрали. Бывает также, что песок забивает мембранную камеру, поэтому в идеале нужно регулярно разбирать и чистить реле давления.

В нашем случае насосная станция Джилекс Джамбо работала не выключаясь несколько месяцев и никакие попытки настройки реле РДМ-5 большой и малой пружинами не помогли. Вода при выключенном от сети насосе не поступала в краны, хотя гидробак был полон.

Вначале подумали на поржавевшие или забившиеся песком трубы. Слегка простучав молоточком, перевернули станцию вверх дном, чтобы слить воду — вытекло совсем немного ржавой жидкости и все. Давление в гидроаккумуляторе проверить было нечем — под рукой не оказалось автомобильного насоса. Решили открутить металлический фланец бака и посмотреть, все ли в порядке с резиновой грушей.

Как разобрать насосную станцию Джилекс?

Вооружившись парой ключей «на 14», выкрутив все 6 винтов и вскрыв крышку гидроаккумулятора, мы убедились, что наши подозрения были верны — мембрана попросту лопнула и резина плавала в коричневой воде сильно корродировавшего изнутри гидробака!

А поскольку все лето насосная станция так и работала с порванной мембраной (судя по ее непрерывной работе при подключенной электросети даже при всех закрытых кранах точек водоразбора!), металлический гидробак и фланец внутри корродировали, покрывшись очень толстым слоем ржавчины (вот в чем несомненное преимущество покупать гидробак из нержавейки!). Кстати говоря, фланцы гидроаккумуляторов фирма Джилекс сейчас делает из пластика.

Пришлось откручивать шестигранным ключом 2 болта, которыми насос крепится к баку. Сняв двигатель, промыли гидробак водой, протерли изнутри сухой тряпочкой и поставили сохнуть.

Мембрану гидробака вообще можно очень просто проверить, выкрутив пластиковый колпачек на гидроаккумуляторе и нажав ниппель: если из него польется вода, значит нарушена целостность мембраны. Также причиной частых включений насосной станции может служить выход воздуха из мембранной полости. В этом случае вода не потечет. Чтобы подкачать бак до нужного давления, сперва необходимо стравить из напорной магистрали давление, чтобы жидкость по другую сторону мембраны не находилась под давлением. После подкачки в начале водорасхода толчки должны пропасть.

Купить новую резиновую мембрану для гидроаккумулятора было проблематично, однако после долгих поисков мы все-таки нашли ее в специализированном магазине.

Далее все было относительно просто, собрали все в обратном порядке, закрутили все винтики. Первый запуск насосной станции прошел сравнительно быстро, учитывая наличие фильтра грубой очистки на всасе — вода закачалась в насос минут за 20 манипуляций с заливным отверстием — не перестаю удивляться, какой мазохист это придумал!? Кстати отмечу, что глубина до воды — всего 4 метра, расстояние до станции — около 3-х метров. также установлен прямо на входе сразу за фильтром, поскольку опустить его в трубу от ручного насоса оказалось невозможным при установке насосной станции — диаметр клапана оказался больше внутреннего диаметра трубы. Некоторые решают эту проблему, стачивая стенки обратного клапана, но это уже отдельная песня.

Теперь вы знаете, где искать причину поломки, когда насосная станция не отключается и, особенно, когда качает рывками и как можно заменить мембрану своими силами без помощи специалистов.

Жаль, что в данном случае причина постоянной работы насоса была обнаружена не сразу, а спустя несколько месяцев такой эксплуатации, когда станцию приходилось постоянно отключать от сети вручную. До ремонта, еще в начале летнего сезона раскачать насосную станцию удалось лишь за пару часов. Конечно, возникала мысль разобрать гидробак, но поскольку боялись остаться с ручным насосом, не рискнули этого делать. А зря — ведь мог бы сгореть двигатель насоса от долгой работы вхолостую! Поэтому, если насос очень часто включается и качает воду рывками — не тяните с ремонтом.

В заключение предлагаем посмотреть чрезвычайно полезное видео, где также рассказывается о том, как выполнить замену груши в гидроаккумуляторе других насосных станций своими руками.

Замена груши в гидрофоре насосной станции

Замена мембраны гидроаккумулятора

Как заменить мембрану гидроаккумулятора

Не откладывайте ремонт насосной станции в долгий ящик, решайте сразу все возможные причины неисправности в работе насоса самостоятельно, возникнут вопросы — задавайте их здесь, будем решать проблему вместе!

Есть мнение, что выход из строя расширительного бака, а конкретно его мембраны, происходит по вине владельца. И действительно, если не контролировать давление воздуха в сосуде, то резина может порваться. В результате многократных расширений и сужений резиновый баллон может истереться о стенки бака и лопнуть, не выдержав ни напора воды, ни давления газа.

Итак, в процессе повреждение мембраны или груши неизбежны. Дело только во времени. Гидравлический сосуд можно использовать некоторое время и с порванной диафрагмой, но это чревато тем, что корпус подвергнется коррозии. Замена самой емкости, обычно заканчивается установкой нового баллона (груши) Причиной этому может стать течь из клапана, низкий напор и другие мотивы.

Замена баллона предусматривает предварительное отключение и слив жидкости открытием кранов в доме. Отключается питание насоса, перекрывается доступ воды в бак, отсоединяется подводящая труба или шланг. Несмотря на тяжесть, емкость лучше вынести на свет, слить весь остаток жидкости, вытряхнуть все, что в нем накопилось. С облегченного сосуда отвинчиваются болты фланцевого соединения, снимается крышка с манометром и извлекается неисправная груша. Новый баллон точно такого же объема вставляется в очищенную заранее емкость и разравнивается по посадочному месту. Вымытая груша вставляется вовнутрь бака, монтируется и закрепляются все прежде снятые соединения, в обратном порядке. Практика убеждает целесообразность закачки воды в грушу в первую очередь, а затем произвести нагнетание воздуха через золотник ниппеля. Средняя величина давления воздуха в емкости, обычно, не превышает 2-х атмосфер.

Признаки поломки гидроаккумулятора

Чтобы выявить дефекты мембранного бака, нужно постоянно следить за показателями его работы. Например, вода из смесителя начала идти всплесками, тонкой струйкой или стрелка датчика скачет вверх-вниз до нулевой отметки. Эти явления, однозначно, говорят о неисправности . Проверенным способом определить дефект мембраны считается нажатие на золотник ниппеля и спуск воздуха полностью, наблюдая за манометром. Если из золотника появится жидкость, стало быть, мембрана порвана. Отсутствие воды будет свидетельствовать об исправности груши. А воздух, нужно будет подкачать. Не исключено и появление трещин на самой металлической емкости, через которую воздух убегает. В этом случае трещину можно заделать холодной сваркой и, даже, сильным клеевым составом.

Видео замены мембраны гидроаккумулятора своими руками

Замена груш в гидроаккумуляторе насосной станции. Насосная станция Джелекс Джамбо: Замена мембранного гидроаккумулятора

Каждый жилой дом нуждается в воде, поэтому на территории загородных домов или коттеджей строят специальные насосные станции, состоящие из двух частей: насоса и гидроаккумулятора. Самая важная часть емкости — это мембрана, предназначение которой заключается в выполнении всех основных функций емкости.

Принцип действия и устройство

Мембрану для гидроаккумулятора визуально можно сравнить с медицинским утеплителем, вмещающим порядка 24-50 литров воды.Есть большие баки, вмещающие более 100 литров. Они имеют форму груши или бутылки. Независимо от внешних данных мембрана предназначена для выполнения определенных функций. Всегда состоит из эластичных материалов. Емкость Б. вставлен в металлический корпус Бака, чем делит его пополам. Одна часть предназначена для воды, а вторая — для воздуха.

Мембрана имеет такую ​​конструкцию, что при включении насоса насос закачивает воду в резервуар. Наполнение бака строго до определенного уровня для достижения максимально допустимого давления.Уровень давления можно увидеть на реле насоса, которое обычно варьируется в пределах от 1,7 до 3 атмосфер. При достижении давления максимальной точки насос автоматически прекращает работу. Вода останется под текущим давлением, что позволяет ей с нормальным давлением вытекать из крана. Это происходит потому, что сжатый воздух, который находится внутри резервуара, больше не влияет на воду.

Принцип работы мембраны для гидроаккумулятора позволяет существенно сэкономить электроэнергию и увеличить срок эксплуатации оборудования.Использование бака для систем водоснабжения позволяет минимизировать резкие скачки давления внутри конструкции, что является несомненным плюсом.

Виды и характеристики мембран

Классифицирующая мембрана для гидроаккумулятора может быть предназначена. Он может быть предназначен для систем водоснабжения или отопления. В случае использования изделия для водопровода, стоит выделить следующие его характеристики:

• изготовлен из резины;
• температура среды колеблется в пределах от 0 до + 70 ° С;
• его максимальное рабочее давление 7 атмосфер;
• не боится бактерий.

Мембрана, предназначенная для установки в системе отопления, отличается по следующим показателям:

• изготовлена ​​из резины специального состава;
• имеет температуру среды от 0 до + 99 ° С;
• выдерживает рабочее давление до 8 атмосфер.

Вне зависимости от назначения мембрана для гидроаккумулятора имеет ряд недостатков, а именно:

• не переносит частых и резких перепадов температур;
• боится превышения перволовой температуры;
• негативно воспринимает превышение максимального давления;
• портится при частом или резком сжатии.

Условия, в которых используются системы водоснабжения и отопления, часто не позволяют избежать негативного воздействия внешних факторов. В некоторых ситуациях расход воды в доме может значительно превышать норму, что неизбежно приводит к быстрому сливу воды из емкости. Поэтому срок эксплуатации мембраны бака водоснабжения зачастую не превышает пяти лет.

В целях профилактики рекомендуется проверять изделие на целостность один раз в год один раз в год, а также при обнаружении дефектов.Классификация мембран может происходить по емкости контейнера. Современные баки доступны в разных объемах, начиная с 8 литров и заканчивая 2000 литрами.

Для домашнего использования Достаточно модели объемом от 24 до 80 литров.

Диагностика целостности и замены

Часто мембрана гидроаккумулятора требует ремонта или замены. Оценить качество водопровода можно, не снимая резиновой груши.Первыми признаками нарушения целостности емкости могут служить подача воды и скачки стрелки манометра. Чтобы провести полное испытание конструкции, необходимо сначала оценить ее внешний вид. Для этого необходимо выключить насос, перекрыть поток воды в емкость и слить из нее жидкость. Если во время слива воды из отверстия будет наблюдаться выход воздуха, это означает, что мембрана рвется и требует замены.

Проверить целостность изделия можно по-разному: выпустить воздух из бачка.Если вода вытекает из соска, мембрана точно повреждена. При наличии такой проблемы придется сразу менять диафрагму. Для замены изделия своими руками нужно отсоединить гидроаккумулятор от трубопровода, а затем сбросить давление воздуха. Для этого необходимо найти штуцер, который, независимо от модели, находится в верхней части бачка. После остается открутить шланг и крышку.

Одним из важнейших элементов систем водоснабжения частных домов является гидроаккумулятор.Благодаря этому устройству поддерживается постоянное давление в водопроводе, а также обеспечивается защита всего оборудования от гидроударов.

Мембрана гидроаккумулятора

Однако ничто вечно, поэтому нужно знать, как заменить мембрану в гидроаккумуляторе — без нее он работать не сможет.

Принцип работы мембраны в гидроаккумуляторе

По сути, сменная мембрана для гидроаккумулятора — это самая важная его часть.Без нее это будет просто накопительный металлический бак. Мембрана — резиновая груша из резины. В зависимости от размеров самого резервуара он может быть разной вместимости, но от этого принцип его работы не меняется.

Мембрана внутри Hydrocking

Вставляется внутрь резервуара и разделяет его на две части:

1. Воздух, нагнетаемый в один насос.
2. Во второй подается вода из водопровода.

Давление воздуха в баллоне 1.5-2 атмосферы. Благодаря этому в водопроводе поддерживается постоянное рабочее давление.

Кроме того, сменная мембрана гидроаккумулятора выполняет еще одну важную задачу — защищает подачу воды от гидротрансформаторов и защищает насос от слишком частых включений. Происходит это так:

• например, мощность насоса 3 м3 / час, а кран потребляет 0,6 м3 / час;
• получается, что при открытии крана сразу включается насос, однако, поскольку он дает воды намного больше, чем кран, сразу отключается.И как только давление в системе упадет — насос снова включится. Таким образом, он будет включаться и выключаться через каждую секунду — а это может привести к тому, что устройство просто сгорит;
• благодаря гидроаккумулятору насос будет включаться только тогда, когда давление в мембране упадет ниже заданного.

Оказывается, это устройство занимает важное место в системе водоснабжения. И желательно знать, как его отремонтировать своими руками.Тем более, что это не так уж и сложно.

Виды мембран

Есть 2 вида данной продукции:

1. Для отопления.
2. Для использования в водопроводных трубах.

Различные типы мембран

Естественно, между ними есть определенные отличия:

• максимальная температура мембраны для водоснабжения составляет 70 градусов, а для отопления — 99;
• изделий для водоснабжения изготовлены из резины, а для отопления из специального состава.

Нагревательные мембраны выдерживают давление в 8 атмосфер, а водяное — 7. Объемы тоже разные, но самые популярные в пределах 100 литров

Как определить, что мембрана вышла из строя

Обычно производители декларируют срок службы этих продуктов равным 5 годам. Однако на практике это случается редко. Ведь перепонки не нравятся:

• температуры выше заданной;
• частые перепады давления;
• интенсивное сжатие.

На практике редко удается избежать работы гидросистемы в жестком режиме, поэтому срок службы груши сокращается до 3 лет.

Как определить, в какое время пора менять мембрану в гидроаккумуляторе:

• помпа стала слишком часто включаться;
• не держит постоянного напора воды.
№

Это явные признаки повреждения мембраны, однако возможно повреждение и в корпусе гидроаккумулятора.Поэтому перед тем, как разбирать емкость, желательно проверить состояние самой емкости.

Замена мембраны

Если причина уже определена, то нужно приступать к ремонту. И первое, что нужно сделать, это приобрести новый товар. Важно не экономить и покупать оригинальные запчасти, т.к. дешевые подделки быстро выходят из строя. И будет такая ситуация, что через полгода придется все делать заново.

Препарат

При покупке новой мембраны нужно приготовить комплект ключей и приступить к ремонту.Изначально нужно слить воду из самой емкости. Для этого:

• перекрытие подачи воды на гидроаккумулятор;
• глотков воздуха;
• сливается вода.

Важный момент — если при сливе из АКБ выйдет вода и воздух, значит, резиновая груша повреждена. Такие же качели и соска — если вода выйдет, когда уйдет воздух, это говорит о поломке.

Дело в том, что груша делит внутреннюю часть резервуара на две независимые камеры.Поэтому смешивание воды и воздуха исключено. Если это произойдет, то внутренняя целостность нарушена.

Этапы ремонта

Когда вода из бака сойдет, можно сразу перейти к ремонту. Замена мембраны в гидроаккумуляторе производится так:

На этом сам процесс замены заканчивается. Теперь необходимо произвести пробный запуск гидроаккумулятора. Для этого его снова подключают к водопроводу. Но вначале его нужно ударить воздухом до рабочего давления, оно равно 1.5-2 атмосферы.

А потом водопровод включен. При этом не стоит открывать на полную мощность подъемный кран. Это может привести к разрыву мембраны, поэтому вода набирает постепенно.

Таким образом, поменять мембрану своими руками довольно просто. И с этим без проблем справишься, не привлекая специалистов. К тому же стоимость замены в специализированном центре может оказаться довольно высокой.

Видео

Профилактика

Для выхода из строя гидроаккумулятора необходимо проводить его периодическое обслуживание.Сделай это просто:

• 1 раз в 3-4 месяца резервуар осматривается на предмет повреждений;
• раз в полгода нужно проверять работу манометра, реле давления, а также проверять уровень давления воздуха в баллоне.

Дело в том, что средний срок службы этих продуктов редко превышает эту цифру. Поэтому лучше заранее заменить — так можно заранее обезопасить себя от внезапной поломки.

Применяются везде.Независимо от конструкции и источника воды в комплект входит. Насос закачивает воду в подсистему, а гидроаккумулятор помогает поддерживать необходимые показатели давления. Именно в гидроаккумуляторе важна деталь, подобная мембране. Она участвует во всех процессах.

Насос с гидроаккумулятором без мембраны работает с большей нагрузкой. Его включают все время, когда нужна вода. Увеличивается и энергопотребление. Скачки показателей давления в этом случае не исключены.

С помощью мембраны разделяются две камеры — воздушная и водяная.

Их еще называют влажными и сухими. Вода с помощью помпы попадает в мембрану. Область высокого давления создается в пространстве между его стенками и оболочкой. Благодаря этому и возникает нужный показатель давления в водопроводе.

Мембраны могут быть продолговатыми или удлиненными, в зависимости от емкости резервуара. Обычно изготавливается из резины или специальной резиновой смеси.В обоих случаях материал соответствует гигиеническим и санитарным требованиям, отлично справляется с воздействием микроорганизмов. Специальные шины выдерживают более высокое давление и используются в более широком температурном диапазоне.

Мембрана плоская балонная.

Вне зависимости от материала и вида мембрана выполняет одни и те же функции.

Эластичный контейнер помещается в корпус резервуара, таким образом образуя два независимых друг от друга пространства.

В мембране баллона внутри находится вода, а в пространство между его стенками и стенками закачивается воздух.

Flat закрепляется на стенках контейнера, также образуя два отделения. Насосы обеспечивают забор воды. Это происходит до достижения максимальных значений давления внутри конструкций. Эти значения устанавливаются настройками на реле. При достижении отметки перестает работать. В этом случае сохраняется давление на саму емкость по воде, благодаря конструкции. Поэтому давление воды в процессе использования не меняется. Когда давление достигает минимальной отметки, снова включается насос.

Износостойкая мембрана

Мембрана в гидроаккумуляторе — расходная деталь. Он изнашивается со временем и требует замены. Износ связан с неравномерным, с постоянными процессами сжатия и растяжения, трением о другие детали. Регулярные и резкие скачки температуры, превышение значений давления в системе либо не продлевают срок службы.

Производители в среднем декларируют 5 лет эксплуатации, но влияния негативных моментов избежать сложно.

Например, растет потребление воды утром и особенно вечером в будние дни. Поэтому замена мембраны в гидроаккумуляторе требуется чаще.

При покупке мембраны в гидроаккумулятор лучше выбирать того же производителя, что и сам гидроаккумулятор. Затем совпадают необходимые габариты и характеристики.

Проверить мембрану.

Перед тем, как купить мембрану гидроаккумулятора в СПб.Петербурга, необходимо убедиться, что причина поломки именно в этом элементе.

Если на манометре видно, что давление либо растет, либо падает, и при этом вода подается тонкой струей, то при нормальном давлении это яркий признак нарушения целостности мембраны. Чтобы убедиться, нужно выключить насос и перекрыть подачу воды в бак.

Затем остатки жидкости из емкости смешивают.При этом обратите внимание на то, как это выходит. Если с воздухом — нужна мембрана в гидроаккумуляторе.

Замена мембраны в гидроаккумуляторе своими руками

Бытует мнение, что выход из строя расширительного бачка, а конкретно его мембраны, происходит по вине владельца вина. И действительно, если не контролировать давление воздуха в сосуде, то резина может порваться. В результате многократного расширения и необходимости резиновый цилиндр может разлететься по стенке резервуара и лопнуть, не подавляя ни давление воды, ни давление газа.

Значит, в процессе повреждение перепонки или груши неминуемо. Бывает только вовремя. Гидравлический сосуд можно какое-то время эксплуатировать с порванной диафрагмой, но это чревато тем, что на корпусе возникнет коррозия. Замена самой емкости, как правило, заканчивается установкой нового баллона (груши), причиной этого может быть протечка из клапана, низкое давление и другие мотивы.

Замена баллона предусматривает предварительную остановку и слив жидкости путем открытия кранов в доме.Выключают питание помпы, перекрывают доступ воды в бак, отсоединяют подводящую трубку или шланг. Несмотря на тяжесть, емкость лучше вынести на свет, слить весь остаток жидкости, вытряхнуть все, что в ней скопилось. Отвинчиваются болты из облегченного компаунда фланца сосуда Снимается крышка с манометром и извлекается неисправная груша. Новый цилиндр точно такого же объема вставляется в очищаемую емкость емкости и выравнивается посадкой осадка.Вымытую грушу вставляют во вставки бака, а все ранее снятые соединения фиксируют и фиксируют. обратный порядок. Практика убеждает в целесообразности в первую очередь нагнетания воды в грушу, а затем произвести нагнетание воздуха через катушку соски. среднее значение Давление воздуха в баллоне, как правило, не превышает 2-х атмосфер.

Признаки повреждения гидроаккумулятора

Чтобы выявить дефекты мембранного бака, необходимо постоянно контролировать выполнение его работы.Например, вода из смесителя начала идти брызгами, тонко течет или стрелка датчика скачет вверх-вниз до нулевой отметки. Эти явления однозначно говорят о неисправности. Проверенным способом определения дефекта мембраны считается нажатие на катушку ниппеля и выпуск воздуха полностью, следя за манометром. Если из катушки появилась жидкость, то она стала, мембрана порвалась. Отсутствие воды укажет на здоровье груши. И воздух вам нужно будет закатать.Не исключено и появление трещин на самой металлической таре, через которую убегает воздух. В этом случае трещину можно заделать холодной сваркой и, даже, прочным клеевым составом.

Видео замена мембраны гидроаккумулятора своими руками

Прежде чем рассказывать, как менять мембрану, необходимо уточнить, в какое устройство она входит. Итак, немного о гидроаккумуляторе.

Что такое гидроаккумулятор

В состав расширительного бачка входят:

• внешняя металлическая оболочка — резервуар,
• отверстий под дымоход
Автомобильная пипетка для нагнетания воздуха
• .
• и груши (перепонки), которая помещается внутри емкости.

Мембрана вставляется в резервуар, а край горловины герметично зажимается фланцем. В итоге в баке получается 2 секции:

1. Пространство внутри мембраны, в которое впрыскивается вода.
2. Пространство вокруг мембраны.

Через пипетку во второе пространство вводится воздух. Давление воздуха должно быть не менее 1,5 атмосфер.Хотя тут нужно отбиваться от своей помпы. Какое давление он может накачать, вычесть 1 атмосферу и нам нужно давление.

Как работает гидроаккумулятор

Если водопровод правильно смонтирован при открытии любого источника водопотребления, вода пойдет под давлением. Давление воды создается за счет давления воздуха вокруг мембраны в гидроаккумуляторе. И весь запас мембраны выдавливается в кране. Когда подача воды закончена, включается насос, тем самым для насоса предусмотрены паузы.Насос закачивает воду в мембрану и в системе, мембрана расширяется, опираясь на давление воздуха вокруг мембраны, общее давление повышается до необходимого и насос отключается. И так по кругу.

Каждый насос имеет критическое включение / выключение, при котором износ насоса минимален. Допустим Б. забойный насос Их должно быть не более 20-30 в т.ч. / выкл в час.

Для этого установлен гидроаккумулятор. Также плюсы гидроаккумулятора:

• Нет гидротрансформаторов в водопроводе
• Подача воды при отключении электричества
• давление воды в кране не меняется (т.е. если вы примете душ и вода будет подаваться всегда).

Какие симптомы неисправности гидроаккумулятора

Как понять, что порвана мембрана. Для начала вы догадаетесь об этом по частому включению помпы. Допустим, при открытии крана (смесителя) вода начинает течь и моментально включается помпа. Это говорит о том, что давление быстро падает и нет запаса воды, которая должна быть в баке.

Второй способ выхода из строя гидроаккумулятора — при нажатии на катушку бачка пипетки вода вытекает из пипетки.Это означает, что мембрана разорвана и в мембране, и вокруг водяной мембраны.

Как поменять грушу (мембрану)

Приобрести мембрану для бака в магазинах инженерной сантехники. Лучше всего снять старую мембрану и пойти с ней покупать новую. У разных производителей гидроаккумуляторы бывают разными мембранами, они отличаются диаметром горловины. Приходите в магазин и спрашивайте нужную мембрану. Если у вас бак на 24 литра, то вам дадут мембрану на 24 бака.Он будет меньше по размеру, но должен быть. Для бака на 100 литров вам точно так же дадут мембрану для сотого бака.

ВНИМАНИЕ! Также отметим, что у больших резервуаров по два отверстия на входе и выходе воды, соответственно разные мембраны.

После того, как вы купили необходимую мембрану, приступаем к ее замене.

Откручиваем 6 болтов фланца, возможно в вашем бачке болтов побольше. Отдайте старую мембрану, скорее всего она лопается и изнашивается, чтобы ее можно было сразу выбросить или применить в хозяйстве.

После снятия старой, новой резиновой мембраны бачок гидроаккумулятора. Края горловины должны располагаться на горловине емкости.

Фланец Устанавливайте осторожно, чтобы шейка мембраны не двигалась, иначе придется снова отпустить. Болты аккуратно вкручиваем, желательно в разных местах Для равномерного прижима к Баку. Не нужно сильно откладывать.

После того, как фланец прикручен к Баку, нужно прокачать воздух вокруг мембраны.Для этого берем автомобильную помпу, и качаем. В нашем случае насос качает чуть больше 3 атмосфер, поэтому давление вокруг мембраны было 2 атмосферным.

Назначение и виды мембран для гидроаккумулятора. Замена груш в гидроаккумуляторе насосной станции

Прежде чем рассказывать, как менять мембрану, необходимо уточнить, в какое устройство она входит. Итак, немного о гидроаккумуляторе.

Что такое гидроаккумулятор

В состав расширительного бачка входят:

• внешняя металлическая оболочка — резервуар,
• отверстий под дымоход
Автомобильная пипетка для нагнетания воздуха
• .
• и груши (перепонки), которая помещается внутри емкости.

Мембрана вставляется в резервуар, а край горловины герметично зажимается фланцем. В итоге в баке получается 2 секции:

1. Пространство внутри мембраны, в которое впрыскивается вода.
2. Пространство вокруг мембраны.

Через пипетку во второе пространство вводится воздух. Давление воздуха должно быть не менее 1,5 атмосфер.Хотя тут нужно отбиваться от своей помпы. Какое давление он может накачать, вычесть 1 атмосферу и нам нужно давление.

Как работает гидроаккумулятор

Если водопровод правильно смонтирован при открытии любого источника водопотребления, вода пойдет под давлением. Давление воды создается за счет давления воздуха вокруг мембраны в гидроаккумуляторе. И весь запас мембраны выдавливается в кране. Когда подача воды закончена, включается насос, тем самым для насоса предусмотрены паузы.Насос закачивает воду в мембрану и в системе, мембрана расширяется, опираясь на давление воздуха вокруг мембраны, общее давление повышается до необходимого и насос отключается. И так по кругу.

Каждый насос имеет критическое включение / выключение, при котором износ насоса минимален. Допустим Б. забойный насос Их должно быть не более 20-30 в т.ч. / выкл в час.

Для этого установлен гидроаккумулятор. Также плюсы гидроаккумулятора:

• Нет гидротрансформаторов в водопроводе
• Подача воды при отключении электричества
• давление воды в кране не меняется (т.е. если вы примете душ и вода будет подаваться всегда).

Какие симптомы неисправности гидроаккумулятора

Как понять, что порвана мембрана. Для начала вы догадаетесь об этом по частому включению помпы. Допустим, при открытии крана (смесителя) вода начинает течь и моментально включается помпа. Это говорит о том, что давление быстро падает и нет запаса воды, которая должна быть в баке.

Второй способ выхода из строя гидроаккумулятора — при нажатии на катушку бачка пипетки вода вытекает из пипетки.Это означает, что мембрана разорвана и в мембране, и вокруг водяной мембраны.

Как поменять грушу (мембрану)

Приобрести мембрану для бака в магазинах инженерной сантехники. Лучше всего снять старую мембрану и пойти с ней покупать новую. У разных производителей гидроаккумуляторы бывают разными мембранами, они отличаются диаметром горловины. Приходите в магазин и спрашивайте нужную мембрану. Если у вас бак на 24 литра, то вам дадут мембрану на 24 бака.Он будет меньше по размеру, но должен быть. Для бака на 100 литров вам точно так же дадут мембрану для сотого бака.

ВНИМАНИЕ! Также отметим, что у больших резервуаров по два отверстия на входе и выходе воды, соответственно разные мембраны.

После того, как вы купили необходимую мембрану, приступаем к ее замене.

Откручиваем 6 болтов фланца, возможно в вашем бачке болтов побольше. Отдайте старую мембрану, скорее всего она лопается и изнашивается, чтобы ее можно было сразу выбросить или применить в хозяйстве.

После снятия старой в бак гидроаккумулятора устанавливается новая резиновая мембрана. Края горловины должны располагаться на горловине емкости.

Фланец Устанавливайте осторожно, чтобы шейка мембраны не двигалась, иначе придется снова отпустить. Болты аккуратно вкручиваем, желательно в разных местах Для равномерного прижима к Баку. Не нужно сильно откладывать.

После того, как фланец прикручен к Баку, нужно прокачать воздух вокруг мембраны.Для этого берем автомобильный насос и качаем. В нашем случае насос качает чуть больше 3 атмосфер, поэтому давление вокруг мембраны было 2 атмосферным.

Ремонт бытовой насосной станции Джелекс Джамбо мало чем отличается от другого типа, да и ремонт этого агрегата зачастую можно произвести самостоятельно.

Прочный корпус насоса облегчает его демонтаж. При повреждении расходников или выходе из строя их можно без особого труда заменить, благо все они легко найти в продаже.

Часто бывает, что насосная станция djilex начинает работать с перебоями: насос часто включается, трясет рывками или вообще не выключается. Что делать?

В некоторых случаях проблему можно решить регулировкой пружин реле давления (см.). Из-за жесткой воды отверстие реле может забиться, а так как его сечение небольшое, он не чувствует давления магистрали. Также бывает, что песок забивает камеру мембраны, поэтому в идеале нужно регулярно разбирать и чистить реле давления.

В нашем случае насосная станция Jelex Jambo проработала без выключения несколько месяцев и никакие попытки настроить реле РДМ-5 большой и низкой пружины не помогли. Вода при отключении насоса от сети в краны не шла, хотя гидробацион был полный.

Изначально думал на трубке хранился или сушился песок. Слегка посмотрев на молоток, перевернул станцию ​​вверх дном, чтобы слить воду — осталась очень легкая ржавая жидкость и все. Отмечалось давление в гидроаккумуляторе — автомобильного насоса под рукой не было.Решили открутить металлический фланец бака и с резиновой грушей посмотреть, все ли в порядке.

Как разобрать насосные станции djilex?

Вооружившись парой ключей «на 14», закрутив все 6 винтов и сдвинув крышку гидроаккумулятора, мы убедились в том, что наши подозрения оправдались — мембрана просто лопнула и резина купалась в коричневой воде, сильно корродированной изнутри. гидравлика!

И все лето насосная станция работала с порванной мембраной (судя по ее непрерывной работе с подключенной электросетью, даже со всеми закрытыми кранами водных пунктов!), Металлический гидробаком и фланец внутри корродированы, покрыты очень толстый слой ржавчины (это несомненный плюс для покупки Hydrobac из нержавеющей стали!).Кстати, фланцы гидроаккумуляторов фирма Джелекс сейчас производит из пластика.

Пришлось открутить шестигранный ключ из 2-х болтов, которыми насос крепится к Баку. Сняв двигатель, промыть бак с водой, протереть изнутри сухой тряпкой и положить колос.

Гидравлическую мембрану очень легко проверить, закрутив пластмассовые заглушки на гидроаккумуляторе и надавив на ниппель: если из него испортилась вода, значит, целостность мембраны нарушена.Также причиной частых включений насосной станции может быть выход воздуха из полости мембраны. В этом случае вода не потечет. Чтобы поднять бак до нужного давления, во-первых, необходимо создать давление из напорной магистрали, чтобы жидкость на другой стороне мембраны не находилась под давлением. После подшивки в начале водонепроницаемости импульс должен быть осажден.

Купить новую резиновую новую мембрану Для гидроаккумулятора было проблематично, но после долгих поисков мы все же нашли ее в специализированном магазине.

Дальше все было относительно просто, собрал все в обратном порядке, стропили все винтики. Первый запуск насосной станции прошел сравнительно быстро, учитывая наличие фильтра грубой очистки На сусссо — в насос закачивали воду за 20 минут манипуляции с заливным отверстием — не перестаю удивляться, что это за мазохист было изобретено!? Кстати, отмечу, что глубина до воды всего 4 метра, расстояние до станции около 3 метров.Также установили прямо на входе сразу за фильтром, так как опустить его в трубу от ручного насоса при установке насосной станции было невозможно — диаметр клапана оказался больше внутреннего диаметра трубы. Некоторые решают эту проблему, наступив на стены обратным клапаном, но это отдельная песня.

Теперь вы знаете, где искать причину поломки, когда насосная станция не выключается и особенно при рывках насосов и как самостоятельно без помощи специалистов заменить мембрану.

Извините, что в этом случае причина постоянной работы. Насос был обнаружен не сразу, а через несколько месяцев такой работы, когда станцию ​​приходилось постоянно отключать вручную из сети. До ремонта, даже в начале летнего сезона, насосную станцию ​​решили всего за пару часов. Конечно, возникла мысль разобрать гидросистему, но так как с ручным насосом оставаться побоялись, не рискнули это сделать. И зря — ведь двигатель помпы от долгой работы мог сгореть! Поэтому если насос очень часто включается и качает воду рывками — с ремонтом не тяните.

В заключение предлагаем посмотреть крайне полезное видео, где также рассказывается, как своими руками заменить груши в гидроаккумуляторе других насосных станций.

Замена груши в насосной станции гидрофора

Замена мембраны гидроаккумулятора

Как заменить мембрану гидроаккумулятора

Не откладывайте ремонт насосной станции в длинном боксе, решайте сразу все возможные причины Неисправности в работе насоса самостоятельно, вопросы возникнут — задавайте их здесь, мы решим проблему вместе!

Одним из основных элементов водоснабжения из артезианской скважины является гидроаккумулятор.Именно он работает над формированием постоянного давления. Если произойдет резкий подъем или понижение давления, гидроаккумулятор поспособствует отсутствию скачков.

Кроме того, гидробаком является запасным резервуаром для стратегического запаса воды. Он лучше всего подходит для нейтрализации гидравлических ударов, которые могут спровоцировать резкий скачок или падение давления. Наши специалисты рекомендуют устанавливать его в тех местах, которые наиболее защищены от затопления.

Функциональное назначение гидроаккумулятора:

• восстановление объема жидкости;
• рекуперация воздуха в баке;
• компенсирующие утечки;
• нейтрализация пульсаций в напорной магистрали;
• подача воды на случай возникновения чрезвычайных ситуаций.

Таким образом, замена гидроаккумулятора, вышедшего из строя, является первоочередной задачей.

Причины поломки гидроаккумулятора

Чтобы гидроаккумулятор прослужил дольше, необходимо контролировать давление воздуха в емкости. В противном случае перепонка преодолеет. Резина не может постоянно выдерживать большое давление воды и газа.

Даже самые качественные единицы теряются со временем. особенности исполнения. Когда диафрагма сломана, корпус инструмента неизбежно подвергается коррозии, и замена гидравлики подачи воды становится неизбежной.

Причинами развития коррозионных процессов могут быть:

• течь из клапана;
• низкого давления.

Таким образом, замена этой важной детали оборудования становится вопросом времени.

Признаки повреждения гидрозамка

Выявить дефект мембранного бака можно только при постоянном контроле его работы. Например, если стрелка датчика резко поднимается вверх и опускается до нуля, это уже тревога.

Еще один демонстрационный признак поломки мембранного бака — это натиск воды. Не допускаются перерывы в водопроводе, они могут повлечь за собой более серьезные проблемы. Так же опасна для системы в целом подача воды с тонким протоком.

Наши специалисты определяют наличие дефекта простыми манипуляциями. Прежде всего, вам нужно нажать на ниппель катушки и полностью выпустить воздух. Необходимо следить за манометром.

Мембрана точно получила механическое повреждение, если из катушки вытекает жидкость.При хорошем сверле вода не может поступать из катушки. Если на металлическом корпусе появились трещины, произойдет неминуемая потеря воздуха. Для устранения этого дефекта используйте холодную сварку или мощный клеевой состав.

Правила замены гидроаккумулятора

Наша компания осуществляет быструю и качественную замену гидросистемы. Специалисты «Колодца» давно разработали определенный алгоритм действий, который позволяет нам выполнять эту услугу как сжатое время.

При этом выполняются следующие шаги:

• Отключите устройство от системы.
• Полная капля жидкости. Для этого нужно открыть все краны в доме.
• Отключение питания помпы.
• Блокировка доступа к воде. Для этого необходимо отсоединить подающую трубу.

После запуска наши специалисты проделывают те же действия в обратном порядке.

Для продления срока эксплуатации рекомендуем проверить крепление.Он должен быть достаточно сильным. Само крепление необходимо проводить с помощью резинового уплотнителя. Этот метод нейтрализует шум от работающего устройства. Кроме того, значительно снизится вибрация при его эксплуатации.

После того, как произошло соединение, мембрана заливается водой. Не рекомендуется делать это быстро, чтобы избежать поломки. Также необходимо выпустить воздух, скопившийся внутри мембраны.

Компания «Скуд» при замене гидроаккумулятора использует высокоэластичные шланги, так как существует опасность передачи вибрации по трубопроводу.

Цены на замену гидроаккумулятора

Преимущества обращения в компанию «Скавжина»

Профессиональная буровая спецтехника позволяет нам выполнять заказы любой сложности по строительству артезианской скважины. Для того, чтобы клиент имел возможность контролировать каждый этап бурения, мы составляем план работ, который включает в себя весь комплекс мероприятий, начиная от установки буровой установки и заканчивая тестированием подаваемой воды.

Профессиональный и ответственный подход означает непосредственное участие наших специалистов в последующем обслуживании Установок. В том числе обязуемся при необходимости заменить гидроаккумулятор.

Преимущества обращения в компанию «Скавжина»:

• Опыт работы 20 лет.
• Наличие специализированного оборудования.
• Команды высшего профессионального образования.
• Гарантия на все оказанные услуги.

В портфолио нашей компании много благодарных отзывов наших клиентов.

Одним из важнейших элементов систем водоснабжения частных домов является гидроаккумулятор. Благодаря этому устройству поддерживается постоянное давление в водопроводе, а также обеспечивается защита всего оборудования от гидроударов.

Мембрана гидроаккумулятора

Однако ничто вечно, поэтому нужно знать, как заменить мембрану в гидроаккумуляторе — без нее он работать не сможет.

Принцип работы мембраны в гидроаккумуляторе

По сути, сменная мембрана для гидроаккумулятора — это самая важная его часть. Без нее это будет просто накопительный металлический бак. Мембрана — резиновая груша из резины. В зависимости от размеров самого резервуара он может быть разной вместимости, но от этого принцип его работы не меняется.

Мембрана внутри Hydrocking

Вставляется внутрь резервуара и разделяет его на две части:

1. Воздух, нагнетаемый в один насос.
2. Во второй подается вода из водопровода.

Давление воздуха в баллоне 1,5-2 атмосферы. Благодаря этому в водопроводе поддерживается постоянное рабочее давление.

Кроме того, сменная мембрана гидроаккумулятора выполняет еще одну важную задачу — защищает подачу воды от гидротрансформаторов и защищает насос от слишком частых включений. Происходит это так:

• например, мощность насоса 3 м3 / час, а кран потребляет 0.6 м3 / час;
• получается, что при открытии крана сразу включается насос, однако, поскольку он дает воды намного больше, чем кран, сразу отключается. И как только давление в системе упадет — насос снова включится. Таким образом, он будет включаться и выключаться через каждую секунду — а это может привести к тому, что устройство просто сгорит;
• благодаря гидроаккумулятору насос будет включаться только тогда, когда давление в мембране упадет ниже заданного.

Оказывается, это устройство занимает важное место в системе водоснабжения. И желательно знать, как его отремонтировать своими руками. Тем более, что это не так уж и сложно.

Виды мембран

Есть 2 вида данной продукции:

1. Для отопления.
2. Для использования в водопроводных трубах.

Различные типы мембран

Естественно, между ними есть определенные отличия:

• максимальная температура мембраны для водоснабжения составляет 70 градусов, а для отопления — 99;
• изделий для водоснабжения изготовлены из резины, а для отопления из специального состава.

Нагревательные мембраны выдерживают давление в 8 атмосфер, а водяное — 7. Объемы тоже разные, но самые популярные в пределах 100 литров

Как определить, что мембрана вышла из строя

Обычно производители декларируют срок службы этих продуктов равным 5 годам. Однако на практике это случается редко. Ведь перепонки не нравятся:

• температуры выше заданной;
• частые перепады давления;
• интенсивное сжатие.

На практике редко удается избежать работы гидросистемы в жестком режиме, поэтому срок службы груши сокращается до 3 лет.

Как определить, в какое время пора менять мембрану в гидроаккумуляторе:

• помпа стала слишком часто включаться;
• не держит постоянного напора воды.
№

Это явные признаки повреждения мембраны, однако возможно повреждение и в корпусе гидроаккумулятора.Поэтому перед тем, как разбирать емкость, желательно проверить состояние самой емкости.

Замена мембраны

Если причина уже определена, то нужно приступать к ремонту. И первое, что нужно сделать, это приобрести новый товар. Важно не экономить и покупать оригинальные запчасти, т.к. дешевые подделки быстро выходят из строя. И будет такая ситуация, что через полгода придется все делать заново.

Препарат

При покупке новой мембраны нужно приготовить комплект ключей и приступить к ремонту.Изначально нужно слить воду из самой емкости. Для этого:

• перекрытие подачи воды на гидроаккумулятор;
• глотков воздуха;
• сливается вода.

Важный момент — если при сливе из АКБ выйдет вода и воздух, значит, резиновая груша повреждена. Такие же качели и соска — если вода выйдет, когда уйдет воздух, это говорит о поломке.

Дело в том, что груша делит внутреннюю часть резервуара на две независимые камеры.Поэтому смешивание воды и воздуха исключено. Если это произойдет, то внутренняя целостность нарушена.

Этапы ремонта

Когда вода из бака сойдет, можно сразу перейти к ремонту. Замена мембраны в гидроаккумуляторе производится так:

На этом сам процесс замены заканчивается. Теперь необходимо произвести пробный запуск гидроаккумулятора. Для этого его снова подключают к водопроводу. Но вначале его нужно ударить воздухом до рабочего давления, оно равно 1.5-2 атмосферы.

А потом водопровод включен. При этом не стоит открывать на полную мощность подъемный кран. Это может привести к разрыву мембраны, поэтому вода набирает постепенно.

Таким образом, поменять мембрану своими руками довольно просто. И с этим без проблем справишься, не привлекая специалистов. К тому же стоимость замены в специализированном центре может оказаться довольно высокой.

Видео

Профилактика

Для выхода из строя гидроаккумулятора необходимо проводить его периодическое обслуживание.Сделай это просто:

• 1 раз в 3-4 месяца резервуар осматривается на предмет повреждений;
• раз в полгода нужно проверять работу манометра, реле давления, а также проверять уровень давления воздуха в баллоне.

Дело в том, что средний срок службы этих продуктов редко превышает эту цифру. Поэтому лучше заранее заменить — так можно заранее обезопасить себя от внезапной поломки.

Пневмомеханизм в гидроаккумуляторе почти всегда выходит из строя по вине пользователя.Сегодняшний день состоит из каучука EPDM, который теоретически гарантирует ей срок службы до 10 ° C. Однако он может пробить стенку резервуара, если воздухоподавление в установке не было должным образом контролировалось оператором, и воздух ушел.

Иногда встречаются модели гидроаккумуляторов с безремонтной мембраной. Это можно рассматривать как определенную гарантию от производителя того, что любимый останется невредимым при любых рабочих обстоятельствах. Если что-то случится, в этом случае случится беда, придется покупать совершенно новое устройство, так как замена мембраны в этом случае предусмотрена.

Применяемые в быту агрегаты, как правило, оборудуют грушевидными мембранами, в зависимости от времени, так же как мощные гидроаккумуляторы от 100 литров комплектуются стоковой ковриковой мембраной, которая врывается и выводится.

Найти мембрану в свободной продаже несложно, так как она относится к категории расходных материалов. Да, вы можете искать эту запчасть у поставщиков или производителей гидроаккумуляторов. Учитывайте факторы, что мембраны одной фирмы могут не подходить к аппарату другой фирмы С — из-за разницы в диаметре горловины.Однако соответствия есть, например, мембрана джилекс первоклассно подходит для гидроаккумулятора ЗилМет.

Заменить мембрану в бытовом насосе гидроаккумулятора Достаточно просто. Сначала следует отключить питание и сбросить давление в системе. Несмотря на то, что мембрана все-таки испорчена, лучше убедиться, что давление воздуха в приборе больше. Далее следует открутить болты, снять фланец и снять неподходящую мембрану. Для установки нового расходника не потребуются ни прокладки, ни герметик.Подогнув фланец на место, накачал круг до 1,4 атмосферы. Теперь осталось только заполнить насос водой, подключить к сифону и накачать давление в системе. Используйте и не забывайте периодически проверять давление воздуха в приборе, чтобы не поменять мембрану в гидроаккумуляторе.

Замена мембраны (груши) в гидроаккумуляторе (баке). Визуальная установка

Рассмотрим подробнее процесс замены мембраны в гидроаккумуляторе.На верхнем фото инструкции показаны действия.

Вот в этом гидроаккумуляторе поменяем мембрану.

Откручиваем покрытие.

Старая мембрана. Вид не очень красивый.

Вытаскиваю старую мембрану. Заливаем остатки воды, протираем и просушиваем внутренний зазор гидроаккумулятора.

Новая и старая мембрана. Как видим разница существенная.

Вставляем новую мембрану в гидроаккумулятор, расправляем и прикручиваем откат.

Проверить состояние ниппеля.

Накачать давление в баке с помощью насоса.

Через некоторое время проверьте давление.

Соберите узел обратно. Если нужно заменить еще какие-то детали — меняйте.

Вот и все. Замена мембраны в гидроаккумуляторе своими руками.

RFP | Город Бозман

для

Щелкните здесь, чтобы просмотреть пакет RFP

Город Бозман («COB») ищет предложения от консультантов, обладающих квалификацией для оказания профессиональных инженерных услуг для полной реабилитации насосной станции Pear Street.Нагнетательная установка Pear Street была первоначально построена в 1958 году и доставляет воду из городского источника Лайман-Крик в Южную зону давления водораспределительной системы COB. Большая часть станции остается оригинальным оборудованием. Есть два (2) насоса диаметром шесть дюймов с двигателями мощностью 50 лошадиных сил и один насос диаметром четыре дюйма с двигателем мощностью 25 лошадиных сил — все одноступенчатые, с приводом от двигателя с разъемным корпусом, горизонтальные центробежные насосы — с соответствующими трубопроводами, клапанами и устройством управления двигателем. центр, все они размещены в существующем здании CMU размером 39 x 17 футов.Двигатели на 440 В, 3 фазы, 60 циклов, мощностью 50 и 25 лошадиных сил. Бустерная станция содержит регулирующий клапан диаметром 8 дюймов, который позволяет воде из южной зоны давления течь в северо-восточную зону, когда бустер не работает, а также предотвращает короткое замыкание перекачиваемой воды обратно во всасывающий коллектор бустера. Резервный дизельный генератор используется для питания станции в периоды отключения сети. Бустерная станция подключена к системе COB SCADA и дистанционно управляется операторами водоочистной станции COB.

COB желает провести полную реконструкцию бустерной станции Pear Street путем замены всего существующего оборудования новым. Новое оборудование, как правило, включает, но не обязательно ограничивается: насосы, двигатели, центр управления двигателями, клапаны, частотно-регулируемые приводы, ПЛК и SCADA. Должен быть проведен подробный гидравлический анализ для оценки возможности скачков давления, возникающих в результате работы подкачивающей станции, а защита от перенапряжения должна быть оценена как часть проекта подкачки.COB стремится повторно использовать существующее здание CMU в той степени, в которой это практически возможно, а также выполнить скромную модернизацию здания, включая установку новой крыши, установку новой двери для облегчения доступа к оборудованию и будущего обслуживания, а также улучшения HVAC. COB желает, чтобы проект реабилитации был завершен, а станция полностью функционировала до 1 июня 2019 года.

Вскоре после ввода в эксплуатацию насосной станции произошла авария на участке всасывающего коллектора, в результате чего были серьезно повреждены оборудование, трубопроводы и здание ЦМУ.Ремонт был произведен, и станция была снова введена в строй в 1960 году. С момента ремонта не было никаких признаков выхода из строя дополнительных труб.

Все предложения должны содержать следующую информацию:

• Описание, описывающее особое понимание и подход консультанта к проекту. Необходимо определить конкретные проблемы и предложить уникальные решения для выполнения задач проекта и достижения целей проекта.

• Предлагаемый план работы с указанием задач, которые должны быть выполнены, график работы, консультантский персонал и суб-консультанты, которые должны выполнять каждый основной элемент задачи, предыдущая история работы консультантов и суб-консультантов, а также предполагаемое участие персонала COB (а также сроки и характер этого участия).

• Квалификация ключевых лиц, назначенных для проекта, их доступность в соответствующие периоды времени и их недавний опыт работы в аналогичных проектах.

• Ссылки, по которым ключевые лица консультанта и суб-консультантов выполняли аналогичную работу в течение последних пяти лет, и два примера работы, выполненной по аналогичным контрактам (предпочтительны примеры, созданные по проектам с использованием ключевого персонала, указанного для этого предложения).

• Заполненная и подписанная форма подтверждения недискриминации (см. Приложение A).

• Размеченная версия желаемых изменений, если таковые имеются, в шаблоне соглашения о профессиональных услугах COB. Желаемые изменения должны быть сделаны с помощью функции отслеживания изменений в MS Word. Если никаких изменений не требуется, то должно быть предоставлено заявление об этом влиянии. .

Пять (5) копий предложения и один PDF-файл с возможностью электронного поиска должны быть отправлены не позднее 17:00 13 июля 2018 г. городскому служащему по физическому адресу, указанному ниже.Предложения должны быть индивидуально переплетены и представлены аккуратно и упорядоченно. Обратите внимание, что USPS не будет доставлять почту в это место. Предложения должны быть отправлены или доставлены вручную. Поздние предложения рассматриваться не будут.

Городской служащий, город Бозман

пр. Н. Роуз 121, офис 200

Bozeman, MT 59715

Город Бозман — работодатель с равными возможностями.

Запрещается дискриминация при выполнении любого соглашения, заключенного в соответствии с настоящим RFP, по признаку расы, цвета кожи, религии, вероисповедания, пола, возраста, семейного положения, национального происхождения, фактической или предполагаемой сексуальной ориентации, гендерной идентичности или инвалидности. Этот запрет применяется к найму и обращению с сотрудниками полученной организации, а также ко всем субподрядам.

Таким образом, каждое юридическое лицо, подающее заявку в соответствии с настоящим уведомлением, должно включать положение, в котором подающее лицо или организации подтверждают в письменной форме, что не будут проводить дискриминацию по признаку расы, цвета кожи, религии, вероисповедания, пола, возраста, семейного положения, национального происхождения. , или из-за фактической или предполагаемой сексуальной ориентации, гендерной идентичности или инвалидности, и который также признает возможный контракт, будет содержать положение, запрещающее дискриминацию, как описано выше, и что этот запрет дискриминации будет применяться к найму и обращению с сотрудниками подающей заявки и к все субподряды.

Робин Кро
Городской служащий
Город Бозман

Опубликовано в Bozeman Daily Chronicle по воскресеньям 1 и 8 июля 2018 г.

% PDF-1.4 % 736 0 объект > эндобдж xref 736 209 0000000016 00000 н. 0000007851 00000 н. 0000008084 00000 н. 0000008128 00000 н. 0000008164 00000 н. 0000008693 00000 п. 0000008807 00000 н. 0000009552 00000 н. 0000009957 00000 н. 0000010518 00000 п. 0000011299 00000 п. 0000011869 00000 п. 0000012046 00000 п. 0000012158 00000 п. 0000012290 00000 п. 0000012955 00000 п. 0000013204 00000 п. 0000013833 00000 п. 0000014088 00000 п. 0000014201 00000 п. 0000014228 00000 п. 0000014945 00000 п. 0000015643 00000 п. 0000016431 00000 п. 0000017118 00000 п. 0000017843 00000 п. 0000018583 00000 п. 0000052080 00000 п. 0000052343 00000 п. 0000087971 00000 п. 0000127637 00000 н. 0000127753 00000 н. 0000127823 00000 н. 0000128430 00000 н. 0000128452 00000 н. 0000128474 00000 н. 0000128496 00000 н. 0000316171 00000 н. 0000316243 00000 н. 0000316376 00000 н. 0000316538 00000 н. 0000316626 00000 н. 0000316739 00000 н. 0000316872 00000 н. 0000316960 00000 н. 0000317104 00000 н. 0000317192 00000 н. 0000317284 00000 н. 0000317427 00000 н. 0000317568 00000 н. 0000317656 00000 н. 0000317776 00000 н. 0000317888 00000 н. 0000318039 00000 н. 0000318127 00000 н. 0000318229 00000 н. 0000318392 00000 н. 0000318538 00000 н. 0000318626 00000 н. 0000318718 00000 н. 0000318877 00000 н. 0000319032 00000 н. 0000319120 00000 н. 0000319236 00000 п. 0000319336 00000 н. 0000319484 00000 н. 0000319572 00000 н. 0000319684 00000 н. 0000319792 00000 н. 0000319956 00000 н. 0000320044 00000 н. 0000320142 00000 н. 0000320272 00000 н. 0000320424 00000 н. 0000320512 00000 н. 0000320602 00000 н. 0000320712 00000 н. 0000320800 00000 н. 0000320888 00000 н. 0000320976 00000 н. 0000321064 00000 н. 0000321152 00000 н. 0000321299 00000 н. 0000321387 00000 н. 0000321475 00000 н. 0000321563 00000 н. 0000321668 00000 н. 0000321756 00000 н. 0000321901 00000 н. 0000321989 00000 н. 0000322132 00000 н. 0000322220 00000 н. 0000322374 00000 н. 0000322462 00000 н. 0000322606 00000 н. 0000322750 00000 н. 0000322877 00000 н. 0000322965 00000 н. 0000323053 00000 н. 0000323190 00000 н. 0000323278 00000 н. 0000323425 00000 н. 0000323513 00000 н. 0000323670 00000 н. 0000323758 00000 н. 0000323891 00000 н. 0000323979 00000 н. 0000324126 00000 н. 0000324214 00000 н. 0000324379 00000 н. 0000324467 00000 н. 0000324612 00000 н. 0000324700 00000 н. 0000324788 00000 н. 0000324876 00000 н. 0000324964 00000 н. 0000325079 00000 н. 0000325243 00000 н. 0000325331 00000 н. 0000325443 00000 н. 0000325573 00000 н. 0000325720 00000 н. 0000325808 00000 н. 0000325896 00000 н. 0000326007 00000 н. 0000326095 00000 н. 0000326183 00000 н. 0000326271 00000 н. 0000326359 00000 н. 0000326447 00000 н. 0000326555 00000 н. 0000326687 00000 н. 0000326818 00000 н. 0000326906 00000 н. 0000327041 00000 н. 0000327129 00000 н. 0000327264 00000 н. 0000327352 00000 н. 0000327481 00000 н. 0000327569 00000 н. 0000327696 00000 н. 0000327784 00000 н. 0000327872 00000 н. 0000328013 00000 н. 0000328101 00000 н. 0000328189 00000 н. 0000328277 00000 н. 0000328365 00000 н. 0000328521 00000 н. 0000328609 00000 н. 0000328739 00000 н. 0000328845 00000 н. 0000328999 00000 н. 0000329087 00000 н. 0000329210 00000 н. 0000329341 00000 н. 0000329429 00000 н. 0000329517 00000 н. 0000329605 00000 н. 0000329708 00000 н. 0000329796 00000 н. 0000329953 00000 н. 0000330041 00000 н. 0000330178 00000 н. 0000330266 00000 н. 0000330354 00000 н. 0000330442 00000 н. 0000330530 00000 н. 0000330680 00000 н. 0000330806 00000 н. 0000330931 00000 н. 0000331019 00000 п. 0000331142 00000 н. 0000331230 00000 н. 0000331353 00000 н. 0000331441 00000 н. 0000331529 00000 н. 0000331696 00000 н. 0000331784 00000 н. 0000331872 00000 н. 0000331960 00000 н. 0000332048 00000 н. 0000332239 00000 н. 0000332327 00000 н. 0000332484 00000 н. 0000332609 00000 н. 0000332697 00000 н. 0000332819 00000 н. 0000332978 00000 н. 0000333066 00000 н. 0000333192 00000 п. 0000333316 00000 н. 0000333404 00000 н. 0000333492 00000 н. 0000333580 00000 п. 0000333668 00000 н. 0000333762 00000 н. 0000333888 00000 н. 0000333976 00000 н. 0000334157 00000 н. 0000334245 00000 н. 0000334372 00000 п. 0000334460 00000 н. 0000334548 00000 н. 0000334636 00000 н. 0000334748 00000 н. 0000334840 00000 н. 0000334928 00000 н. 0000004476 00000 н. трейлер ] / Назад 4724848 >> startxref 0 %% EOF 944 0 объект > поток hXkTSW> 7 \ @ 5Q # &!: & BCZŢE # A0h%

Советы по поливу фруктовых садов — выращивание урожая

Поддержание равномерного распределения поливной воды имеет решающее значение для оптимизации эффективности и планирования полива.Рейтинги высокой равномерности распределения (DU) указывают на равномерное водоснабжение сада, что очень важно для обеспечения того, чтобы все деревья получали одинаковое количество воды.

Низкий DU приводит к одновременному избыточному и недостаточному орошению во всем саду, более высокому расходу воды для удовлетворения потребностей каждого дерева и излишне длительному времени работы насоса. Элементы, которые способствуют высокому DU, — это сбалансированное давление, соответствие типов спринклерных систем и размеров сопел, а также техническое обслуживание системы.

Плохое обслуживание — одна из основных причин низкого уровня DU.Более 80% систем, оцененных Мобильной ирригационной лабораторией округа Техама в период с 2002 по 2013 гг., С DU ниже среднего, имели проблемы с давлением и / или техническое обслуживание (см. Диаграмму).

Из систем с DU выше среднего почти половина все еще имела проблемы с обслуживанием, которые можно было исправить для дальнейшего улучшения их DU. Техническое обслуживание системы является важным компонентом эффективной ирригационной системы, которую легко упустить из виду среди множества требований, необходимых для эффективного выращивания.

Все типы ирригационных систем могут получить выгоду от технического обслуживания, хотя интенсивность и требуемое количество времени существенно различаются в зависимости от типа ирригационной системы. Хотя микро- и капельные системы, как правило, являются наиболее однородными в применении при хорошем обслуживании, количество внимания, которое им требуется для работы на оптимальном уровне, значительно выше, чем у других систем. Независимо от системы регулярное обслуживание имеет решающее значение.

Ирригационный насос
• Очистите первичные фильтры (на насосе) и все вторичные фильтры (часто расположенные в поле).Обратная промывка для удаления органических или твердых частиц. При использовании песчаного фильтра убедитесь, что песок не слеживается, и замените то, что потеряно в циклах обратной промывки. Убедитесь, что вы установили фильтр правильного типа для типа мусора в вашем источнике воды.

• Манометры следует устанавливать до и после фильтров. Если разница между двумя манометрами составляет 5–7 фунтов на кв. Дюйм, проверьте, не забита ли фильтрация. Заменяйте датчики (около 15 долларов) примерно каждые 3–5 пяти лет, потому что надежность стареющих датчиков снижается.

• Убедитесь, что клапаны регулирования давления точно обеспечивают требуемое давление, проверив его по качественному новому манометру.

Micro & Drip Systems
• Системы должны проверяться при каждом поливе на предмет пробок и утечек в линиях. Любые линии, в которых есть утечки, следует отремонтировать путем сращивания линий вместе. Лента не подойдет, а заглушки со временем увеличивают размер отверстия или растрескиваются.

• Проверьте, не забиты ли форсунки, выполнив проверку потока на снижение производительности.При замене насадок убедитесь, что вы заменяете насадки того же размера. Проверьте капельницы на предмет засоров и проверьте вокруг них на наличие бактерий или накопления кальция. В зависимости от типа засорения может потребоваться химическая обработка.

• Пробки могут стать серьезной проблемой на входных решетках. Тип и количество мусора может указывать на проблему с эффективностью фильтрации на насосной станции, которая может нуждаться в модернизации. Если пробки — постоянная проблема, некоторые производители снимают сетки.Если вы снимаете сетки, промывку шланга и проверку на наличие засоренных эмиттеров следует проводить чаще.

• Промывайте линии примерно раз в две недели и после внесения химикатов и фертигаций. Начните с основных линий, за ними следуют вспомогательные, затем боковые. Проверьте чистоту воды на тех линиях, которые гидрологически наиболее удалены от насосной станции. Если вода, смываемая из линий, загрязнена, их необходимо промывать чаще.

• Излучатели должны работать при диапазонах давления, указанных в технических характеристиках производителя.Если давление слишком высокое или слишком низкое, схемы распределения, скорости потока и общая работа перестают функционировать должным образом. Регуляторы давления поддерживают равномерное давление на каждом входе. Если давление на входе в регуляторы слишком низкое, регуляторы не будут работать, а эмиттеры не будут работать правильно.

Solid Set Systems
• Сравните расход ваших спринклеров со спецификациями производителей, чтобы определить, способствует ли износ песчаных форсунок изношенным форсункам.Проверяйте форсунки через 5 или 5 лет, а затем следите за ними. При замене изношенных форсунок заменяйте их на форсунки того же типа и модели. Регулярно заменяйте форсунки во всем саду, потому что у новых форсунок будет другой расход по сравнению со старыми.

• После каждого полива открывайте промывные клапаны на концах основной и вспомогательной линий и оставляйте их открытыми, пока вода не станет чистой. Если тяжелый песок постоянно промывается, могут возникнуть проблемы с фильтром насосной станции.

Дэни Лайтл (Dani Lightle) — консультант по системам садоводства по расширению кооперативов Калифорнийского университета в округах Гленн, Бьютт и Техама.Посмотреть все рассказы авторов можно здесь.

Кевин Грир — директор мобильной ирригационной лаборатории округа Техама. Посмотреть все рассказы авторов можно здесь.

Работа и механика поплавкового выключателя

Работа

Поплавковый выключатель в основном используется для управления работой погружных насосов. Их также можно использовать в качестве защитного устройства для бустерных установок, поскольку они устанавливаются внутри разделительного бака в качестве защитного выключателя низкого уровня.

При использовании поплавкового выключателя для активации погружного насоса обычно устанавливают каждый поплавок на разных уровнях внутри камеры или резервуара.Когда уровень воды поднимается, он поднимает поплавковый выключатель, при котором насос будет работать до тех пор, пока уровень в камере или резервуаре существенно не снизится.

Та же процедура применяется для защиты от низкого уровня, но в этом случае, когда уровень в резервуаре или камере уменьшается, поплавок отправит сигнал на выключение оборудования, как только уровень пройдет мимо поплавка.

Механика

Поплавковый выключатель состоит из кабеля питания с фазой, находящейся под напряжением, и заземлением внутри пластмассовой формы.Кабель подключен к общему выключателю. К переключателю подсоединен небольшой пластиковый рычаг, отформованный таким образом, что он позволяет перемещаться вверх и вниз. На другом конце формованного переключателя находится утяжеленный шарикоподшипник, когда поплавок поднимается, шарикоподшипник перемещается внутри поплавка и приводит в движение формованный рычаг, который, в свою очередь, активирует переключатель и создает электрический сигнал для включения насоса.

Есть 2 основных типа поплавков, которые работают одинаково.Правильная практика — установить самовзвешенные поплавковые выключатели «грушевидной формы» при перекачивании сточных вод, поскольку эти поплавки немного тяжелее, что помогает предотвратить заклинивание поплавка, особенно в случаях, когда имеется большое количество растворимых отходов (т. Е. накопление жира). У них также есть больший дифференциал внутри поплавка, что позволяет более длительное время, прежде чем шарикоподшипник переместится вместе с поплавком, чтобы активировать или выключить переключатель. Это означает, что вы можете установить «стопорный» поплавок в нижнее положение по отношению к нижней части насоса, что позволяет насосу удалять максимальное количество жидкости без воздушной пробки.Следовательно, количество растворимых отходов, которые могут накапливаться в канализационной яме, уменьшается.

Второй тип поплавкового выключателя — это обычный «квадратный» поплавок. Они в большей степени используются для поплавков защиты низкого уровня, которые устанавливаются в тормозных баках для предотвращения сухого хода установок повышения давления холодной воды. Отличие этих поплавков в том, что они имеют внешний вес, поэтому вы можете регулировать глубину установки поплавка. Это значит, что вы можете применять его для различных резервуаров или камер разного размера.

Функция

Stop Float — Это первый поплавок в серии и самый длинный. Когда этот поплавок поднимается вместе с водой, он включает насосы, чтобы они были готовы к запуску.

Start Float — Это следующий и второй по длине в цепочке поплавок; когда этот поплавок поднимается, он запускает насосы. Когда уровень воды упадет, пусковой поплавок выпадет, но насосы будут продолжать работать до тех пор, пока не выпадет стопорный поплавок.Этот поплавок также отправляет сигнал на реле переключения, это реле переключает режим работы каждого насоса. Это означает, что, например, первая операция (откачка) будет выполняться первым насосом, и когда начальный поплавок выпадет, он изменит нагрузку на насос 2, следующая откачка будет выполняться насосом 2 и т. Д. .

Резервный поплавок — Это третий поплавок, он установлен немного выше стартового поплавка. Это резерв, если пусковой поплавок поднимается, а рабочий насос не включается или по какой-то причине не откачивает воду достаточно быстро, этот поплавок включает второй (или резервный) насос.Насосы снова будут продолжать работать до тех пор, пока не выпадет стопорный поплавок

Alarm Float — Это самый короткий поплавок, установленный на уровне, при котором он может указывать на высокий уровень, но при этом дает достаточно времени для предотвращения наводнения. Этот поплавок не контролирует насосы, он подключен к сигналу какого-либо типа, будь то звуковой сигнал, проблесковый маячок или, в некоторых случаях, сигнализация с набором номера, которая может позвонить по телефону, чтобы сообщить о высоком уровне

Я надеюсь, что этот блог поможет вам понять основные концепции поплавкового выключателя.Если вы все еще немного запутались в концепции, позвоните в нашу сервисную службу по телефону 01322 292 415, чтобы узнать, как вам помочь.

Достижения в области автоматизации упаковщиков груш

Груши в Diamond Fruit проходят линию предварительной сортировки, как и любые другие в фруктовой промышленности — линии мойки, контроля качества, калибровки — с одним существенным отличием.Когда груши проходят под оптическими сортировщиками, их несут в продолговатых чашках, которые переворачивают, чтобы получить изображения с обеих сторон.

Этот быстрый шаг, введенный в эксплуатацию в 2018 году, может быть предвестником достижений в отрасли, недовольной отсутствием карликовых корневых подвоев, новых сортов и оборудования для быстрой упаковки, которое исторически использовалось для круглой формы яблок и вишен. .

«Приятно видеть, что в грушевой промышленности такое внимание, следующий шаг идет в грушевую промышленность», — сказал Дэвид Гарсия, генеральный директор фруктового кооператива Худ-Ривер, штат Орегон.

По словам официальных лиц, подобные достижения происходят во всей отрасли.

«Линии груши добились определенных успехов, — сказал Кевин Моффитт, президент и генеральный директор Pear Bureau Northwest. «Я ожидал, что в ближайшие годы мы увидим больше».

Например, Mt. Adams Fruit Co. будет внедрять передовые технологии в свою новую упаковочную линию, строящуюся в Бингене, штат Вашингтон, через реку Колумбия от Diamond Fruit, после того, как пожар 2017 года уничтожил предыдущее предприятие.

Некоторые из изменений будут включать в себя оптическую станцию ​​сортировки дефектов груши второго поколения, которая знаменует собой усовершенствование версии 2016 года, уничтоженной в результате пожара, сказал генеральный директор Дон Гибсон.

Эта система, созданная Greefa, которая скручивает груши, чтобы все области были видны камерам, сама по себе была первой в своем роде для груш в Северной Америке.

Другие включают быстрое принудительное воздушное охлаждение для упакованных груш и комнат предварительного кондиционирования, автоматическую систему хранения и извлечения из семи поддонов, роботизированную укладку на поддоны и обработку картонных коробок, мойку контейнеров и отдельную сушильную камеру.

Планировалось, что предприятие будет готово к начальной упаковке в первую неделю января, а полная эксплуатация ожидается к 1 марта, сказал Гибсон.

В течение многих лет упаковщики не могли оценить скорость и точность оптических сортировщиков груш, потому что их форма не позволяла им вращаться, как вишни и яблоки.Это была основная тема обсуждения на конференции Interpera 2017 года и одно из первых мест в списке соревнований между производителями упаковочных линий по всему миру.

«Всегда нужно немного приспосабливаться», — сказал Гибсон. «Просто с грушами обращаются немного иначе».

Diamond Fruit подумал, что пришло время инвестировать, чтобы сохранить конкурентоспособность в будущем.

«Мы хотим прожить здесь еще 100 лет», — сказал Гарсия. В 2013 году Diamond отметила свое 100-летие как кооператив.

Крупные инвестиции

Кооператив, который осуществляет сбыт через Starr Ranch Growers из Уэнатчи, штат Вашингтон, инвестировал 7,5 млн долларов в линию предварительной сортировки Unitec, которая также включает новые автоматические самосвалы мусорных баков и робототехнику на каждом конце линии предварительной сортировки. линия и автоматический выбор образца.

Тратить такие деньги было непростым решением для кооператива, одного из крупнейших в мире упаковщиков озимых груш, но фермеры-владельцы знали, что им необходимо модернизировать свое упаковочное предприятие, которое все еще использовало переделанное оборудование для картофеля, которое использовалось. до 60 лет, — сказал Скотт Халлидей, председатель компании.

«Никто из фермеров не жаловался, все соглашались», — сказал Халлидей, садовод в четвертом поколении и один из 85 членов-владельцев, живущих в долине Худ-Ривер.

Компания компенсировала затраты, закрыв еще одну линию предварительной сортировки, расположенную в соседнем Паркдейле, штат Орегон, сказал Халлидей, хотя у компании по-прежнему есть холодильные камеры и хранилища с контролируемой атмосферой.

Компания начала рассматривать свои варианты около шести лет назад в попытке модернизироваться, но не нашла очень мало. Они обнаружили яблочные линии, которые были немного изменены в чем-либо, относящемся к грушам.

Потом они наткнулись на Unitec, более известный своей вишней. Итальянский производитель хотел построить прототип и поставил его в марте 2017 года. Diamond Fruit попыталась обвести его грушами.

После этого визита кооператив согласился инвестировать и попросил Unitec построить постоянную линию.Они выбрали механизм, который переворачивает фрукты в чашках грушевидной формы, а не скручивает их, чтобы не поцарапать чувствительную кожу.

«Это идеально? Нет, — сказал Гарсия. Иногда маленький фрукт все еще катится.

Тем не менее, сортировка до сих пор была точной, и компания провела предварительную калибровку Bartletts and Anjous в декабре, позже, чем обычно, и не заметила, чтобы фрукты были повреждены.

«Мы очень уверены в мягкости машины», — сказал Гарсия.

Также в декабре рабочие пропустили груши Bosc на линии и убеждены, что оборудование будет работать в долгосрочной перспективе на разновидностях с длинными и тонкими шейками.

Между тем, пакер увеличил свою мощность за счет нового оборудования. Линия предварительного размера работала около 75 ящиков в час до усовершенствований, а сейчас в среднем составляет около 100 ящиков в час.
