Чем делать стяжку пола в квартире: для чего нужна, виды, нюансы

Содержание

методы и требования к покрытию

Стяжка пола — процедура, предполагающая укладку бетонного слоя между «черновым» покрытием и декоративной отделкой. Это необходимая мера при обустройстве квартиры в новостройке, так как обычно дома сдаются с неровными полами. Чтобы аккуратно положить декоративное покрытие (ламинат, линолеум, керамогранит и т.д.), поверхность не должна иметь перепадов в виде наплывов цемента и прочих недостатков (например, торчащей арматуры). Кроме того, стяжка используется для скрытия коммуникаций, в качестве гидроизоляционного/шумоизоляционного слоя и создания теплого пола в квартире.

Какую стяжку пола лучше делать в новостройке

В зависимости от метода укладки выделяют следующие виды стяжки:

  • Мокрый способ. Это классическая технология укладки покрытия. С помощью мокрого способа удается создать надежный и прочный пол. Для получения слоя используется цементно-песчаная смесь. Применяться может и полимерный самовыравнивающий раствор, но только на малых толщинах и при условии, что «черновой» пол имеет хорошее качество.
    По стоимости мокрый способ сопоставим с полусухим. Прежде чем заказать работу, подумайте, надо ли делать стяжку пола в новостройке классическим методом. Традиционный способ укладки промежуточного покрытия имеет недостатки, которые оказываются неприемлемыми для собственников. Из минусов специалисты выделяют трудоемкость, загрязнение рабочего помещения. Такая стяжка долго высыхает, из-за чего владелец квартиры не может быстро приступить к отделочным работам. При укладке мокрой стяжки возможна утечка влаги на нижние этажи. При создании стяжки обязательна связка с основанием и заливка дополнительного выравнивающего слоя.
  • Сухой способ. Метод не предполагает использование в процессе создания стяжки жидких компонентов. «Черновой» пол выравнивается с помощью засыпного слоя (керамзитная крошка, перлит и др.) и твердого листового материала (например, плиты ДВП, ОСБ), который укладывается поверх засыпки. Это долговечное и безопасное покрытие чаще всего используется при обустройстве частных домов с деревянными перекрытиями. Нужна ли такая стяжка пола в новостройке? Владельцы квартир периодически сталкиваются с «потопами» из-за собственной невнимательности или по вине соседей. Сухая стяжка плохо справляется с влажностью: в случае попадания на покрытие воды, пол вздувается и требует замены. По сравнению с классической стяжкой этот вариант обойдется владельцу дороже.
  • Полусухой способ. Метод является самым оптимальным, он характеризуется легкостью укладки и экономичностью. Для создания слоя используется минимальное количество воды. Все подготовительные работы производятся вне помещения и подаются специальной техникой на высоту до 100 м, что позволяет избежать загрязнения рабочей зоны. При заказе полусухой стяжки пола под ключ владельцу не нужно заботиться о проведении шлифовки, грунтовки и корректировки. При смешивании раствора мастера используют современное оборудование, позволяющее быстро подготовить покрытие.

Достоинства полусухой стяжки

Какая стяжка пола лучше в квартире в новостройке? Решение о выборе принимается с учетом материала перекрытия (дерево, монолитная плита, утрамбованный грунт), назначения (корректировка «чернового пола», создание шумо- и гидроизоляции, обустройство теплого пола, скрытие коммуникаций).

Полусухая стяжка имеет несколько важных преимуществ по сравнению с мокрым и сухим методом укладки:

  • Универсальность. Слой отлично укладывается на любое перекрытие.
  • Высокая скорость проведения работы. За 1 день мастера выполняют работу в помещении площадью до 250 м².
  • Быстрое высыхание. Ходить по полу разрешается спустя 12 часов после заливки.
  • Чистота. Работы по замешиванию раствора производятся вне помещения.
  • Безопасность. Стяжка обеспечивает надежную гидроизоляцию пола.
  • Качество. Покрытие, уложенное полусухим методом, хорошо скрывает неровности, обеспечивает идеальные переходы между комнатами и выдерживает серьезные нагрузки.
  • Дополнительные меры. При заказе полусухой стяжки нет необходимости в использовании наливного пола и коррекции.

Требования к стяжке пола в новостройке

От правильно рассчитанной толщины покрытия будет зависеть его статическая и динамическая прочность.

Слой должен быть одинаково плотным по всему полу, не иметь трещин и сколов. Хорошая стяжка определяет долгий срок службы и надежность покрытия.

Минимальная толщина слоя зависит от материала перекрытия и назначения. Так, параметр для перекрытия из бетонных плит составляет не менее 50 мм. При организации теплого пола в квартире рекомендуется создавать слой примерно 70-80 мм. Хорошую шумоизоляцию обеспечивает слой, имеющий толщину не менее 60 мм.

Обустройство стяжки пола в новостройке требует от исполнителя профессионализма и применения специальной техники. В результате заказчик получает идеально выровненную поверхность, полностью пригодную для декоративной отделки.

Телефон для справок: 8 (495) 790-55-84, 8-(800)-777-24-01

Как сделать стяжку пола своими руками поэтапно: варианты реализации

Формирование на напольном основании стяжки – дело, как многие считают, несложное. В чем сильно ошибаются. Как и любой строительный процесс, этот требует определенных знаний и опыта проведения данного вида работ.

Поэтому в этой статье будем разбираться в вопросе, как сделать стяжку пола своими руками поэтапно.

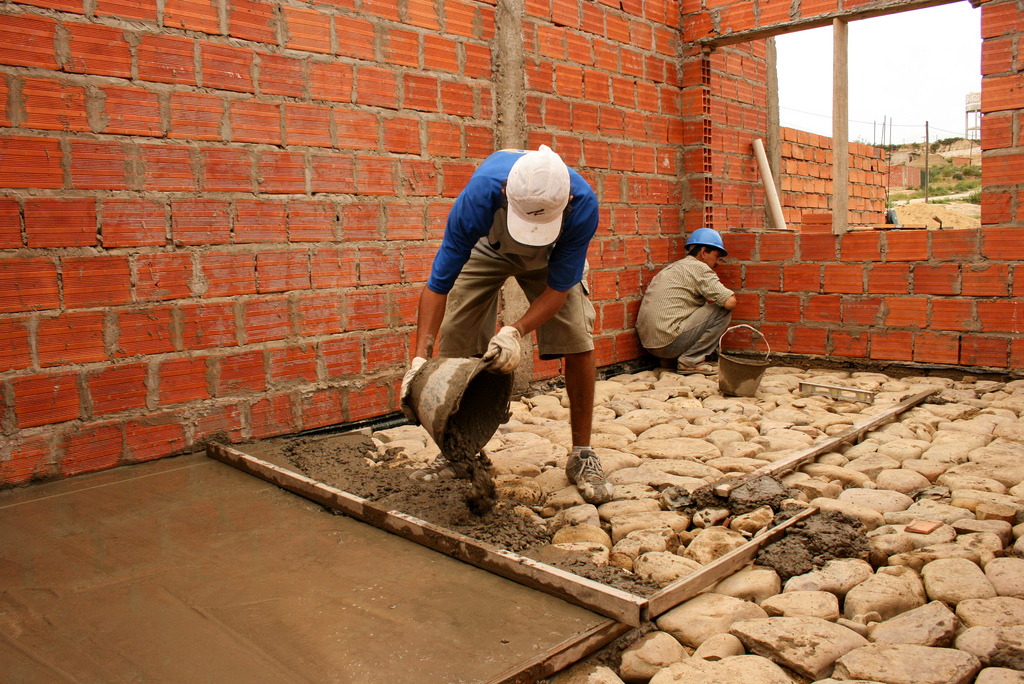

Заливка стяжки на полИсточник beton-house.com

Что такое стяжечный слой

Начнем именно с этого вопроса, потому что стяжка выполняет несколько функций. Во-первых, слой из стяжечного раствора является промежуточным, то есть он располагается между основанием пола и финишным покрытием. Далее:

  • С его помощью производится выравнивание напольного основания по горизонтали, а в некоторых случаях заливку производят с уклоном в требуемом направлении. К примеру, в душевых, моечных бань в сторону слива в полу.
  • Стяжка увеличивает прочность и жесткость пола. Особенно это важно, если последний будет подвергаться серьезным нагрузкам.
  • Некоторые стяжечные растворы обладают теплоизоляционными свойствами, поэтому можно считать, что стяжка увеличивает теплоизоляцию пола.
  • Если внутрь стяжки закладывается система отопления «теплый пол», то такой слой начинает работать, как большой радиатор. То есть он набирает тепло и распределяет его по всей площади напольного основания.
  • Сегодня часто в стяжечный слой укладывают инженерные коммуникации: электрические кабели, трубы для канализации, холодного и горячего водоснабжения, а также отопления.
  • Если полы подвергаются теплоизоляции, то стяжка выполняет функции защиты утеплителя от механических нагрузок.
Теплый пол под стяжкойИсточник plitkahelp.com

В некоторых помещениях, к примеру, в гаражах, стяжка является финишным покрытием. Именно здесь ее укладывают в один слой. Но чаще это двухслойное покрытие:

  • Это основа слоя, которая выполняет функции и выравнивающие, и упрочняющие. Такую стяжку называют черновой, потому что в дальнейшем ее дополнительно придется выравнивать отделочными материалами: керамической плиткой, керамогранитом. Изготавливают ее из бетонного раствора, изготовленного по классической рецептуре.
  • Чистовая стяжка. С ее помощью пол делают практически ровным на 100%. Такие поверхности готовят под отделку из ламината, линолеума, паркета или ковролина. Здесь используются так называемые самовыравнивающиеся смеси, после нанесения которых напольное основание становится идеально ровным.
Самовыравнивающаяся стяжка для полаИсточник tirichiamo.it

Виды стяжек

Перед тем делать стяжку пола, необходимо разобраться в их разновидностях. А разделение ведется по возможности стяжки крепится с нижним слоем. Последний – это железобетонная плита перекрытия, деревянные полы, уплотненный грунт. И подробнее о видах:

  • Стяжка связанная. Отличается они от остальных разновидностей тем, что прочно скрепляется с нижней основой. Обычно так заливают бетонный раствор на бетонную плиту. Здесь основную роль играет однородность двух материалов, плюс высокая их адгезия относительно друг друга. В совокупности получается ровное основание с высокими прочностными характеристиками. Важно – связанную разновидность обычно заливают на сухую поверхность, поэтому ее чаще используют на верхних этажах зданий и сооружений.
  • С разделительным слоем.
    Само название говорит о том, что между основой и стяжкой укладывается разделяющий их материал. Обычно для этого используют рубероид, полимерные рулонные гидроизоляционные материалы или мастики на основе битума. Эта разновидность используется, если стяжечный раствор наносится на грунт или деревянный пол. Если влажность основы очень высокая. Или на бетонное основание укладывается гипсовая стяжка. В любом случае стяжечный слой будет собой представлять отдельную конструкцию, поэтому специалисты рекомендуют ее в первую очередь армировать, а во вторую – заливать толщиною не менее 3 см.
Стяжка по гидроизоляционному слоюИсточник ko.decorexpro.com
  • Плавающий пол. Это практически продолжение предыдущей разновидности, но кроме того, что между двумя материалами укладывается разделительный слой, стяжку отделяют дополнительно и от стен помещения. Для этого часто применяют демпферную ленту. Кстати, при монтаже теплых полов укладывается именно плавающий тип, потому что температурное воздействие со стороны системы отопления то расширяет залитый слой, то сужает. Добавим, что такую стяжку делают толщиною не менее 5 мм и обязательно с закладкой армирующего каркаса.
  • Сухая. Эта разновидность в России используется недавно. По сути, это слой керамзита, выполняющий функции теплоизоляции, на который укладывают гипсоволокнистые листы. Последние между собой скрепляются клеевым составом. Главное достоинство такой стяжки – быстрый процесс сооружения, плюс – никаких мокрых строительных процессов. И два требования – нагрузка на такое сооружение не должна быть большой, можно укладывать только в сухих помещениях.
Сухая стяжка по керамзитуИсточник zen. yandex.ru

Еще одна классификация, в которой за основу взят опрос, как залить стяжку. Здесь также четыре позиции:

  • Сплошной слой, залитый мокрым способом. Это классика, в которой применяется раствор на основе цемента. Его заливают на подготовленное основание и выравнивают, обычно по маякам. Самый большой недостаток способа – приходится ждать 28 дней после нанесения, чтобы бетонный раствор набрал свою марочную прочность.
  • Полусухой способ. Что нужно для стяжки пола этого типа. Все то же самое, что и в классической рецептуре, только воды в смесь заливают столько, сколько необходимо для затворения цемента. Такой нанесенный слой высыхает быстро – достаточно одного дня. А нагружать его можно уже через неделю. Единственный минус – необходимо точное количество воды, которое вносится в сухую смесь. Сделать это не так просто.
Полусухая стяжка в квартиреИсточник brestbelar. flagma.by
  • Сплошная из самовыравнивающихся смесей. Эта технология тоже «мокрая». О ней уже упоминалось выше. По сути, это финишный выравнивающий слой толщиною не более 2 см. Как сделать стяжку пола из самовыравнивающихся смесей, будет рассматривать ниже в отдельном разделе.
  • Сухая технология. О ней также будем говорить.

И еще один момент, который входит в раздел классификации. Все стяжечные растворы делятся на два типа, в основе которых лежат два связующих материала: цемент и гипс. Существуют и другие разновидности, к примеру, битумные или магнезиальные, но они в жилищном строительстве не применяются.

Цементные стяжки обладают высокой прочностью, легко переносят негативное воздействие воды, обладают высоким эксплуатационным ресурсом. Минусы – долгий процесс высыхания, в процессе которого усаживаются.

Гипсовые цементным не уступают по прочности и долговечности. При высыхании не усаживаются, зато боятся воды. Но, как показывает практика, свое предпочтение и строители, и домашние мастера отдают цементным. С ними проще работать, у них высокая прочность, что очень важно именно для напольных конструкций.

Самвыравнивающаяся гипсовая стяжкаИсточник feniks-arenda.ru

Технология сооружения стяжки

Итак, разобравшись с понятием, что такое стяжечный слой, а также рассмотрев его разновидности, переходим непосредственно к вопросу, как сделать стяжку пола своими руками. Весь процесс делится на четыре основных этапа:

  1. Подготовка основания.
  2. Установка маяков.
  3. Приготовление раствора.
  4. Заливка стяжки.

Подготовка основания

Сложность подготовительного процесса зависит от того, какое основание надо подготовить. К примеру, грунт:

  • удаляется почва;
  • засыпается слой крупнозернистого песка, который выравнивают и утрамбовывают;
  • толщина утрамбованного песка – 30 см минимум, если слой толстый, то трамбовку проводят тонкими слоями по отдельности;
  • засыпается щебень крупной фракции толщиною – 10 см минимум, который также выравнивают и утрамбовывают.

Если основа – железобетонная плита перекрытия, то:

  • щели между плитами заделываются ремонтными растворами: цемент-песок;
  • после высыхания необходимо провести уборку бетонного пола;
  • далее наносится грунтовка глубокого проникновения, которая не только увеличит адгезионные свойства основания, но и упрочнит его внешний слой;
  • грунтовку обязательно наносят в два слоя: первый должен просохнуть перед нанесением второго;
  • при необходимости пол покрывается гидроизоляционным материалом.
Заделка швов и трещинИсточник it.decorexpro.com

Если пол деревянный. Эта редкая ситуация, потому что проще и дешевле деревянные полы выровнять фанерой, плитами ДСП или ОСП. Но если необходимость возникла, то:

  • производится ремонт деревянных полов: сплачивание, заделка щелей, крепление отсоединившихся половиц к лагам и прочее;
  • стелется поверх деревянной основы гидроизоляционный рулонный материал;
  • полосы гидроизоляции укладываются внахлест относительно друг друга со смещением минимум – 15 см, концы материала заводятся на стены на высоту 10 см;
  • иногда требуется двойная гидроизоляция, в которой полосы материала укладываются перпендикулярно друг друга.

Иногда встречаются ситуации, когда на полу уже старая стяжка присутствует. Мастера советуют – в независимости от ее качественного состояния, старый стяжечный слой лучше демонтировать.

Покрытие деревянного пола полимерной пленкойИсточник ro.decorexpro.com

Установка маяков

Перед тем как залить стяжку пола, выставляются мачки. Для гаража применение маячков необязательно, а для жилых помещений, где будет применяться отделка, это необходимый этап. Все дело в том, что отклонения плоскости пола от горизонта в размере 3 мм на 1 м длины не ощутимы в пределах одного помещения. И это является нормой. А вот в масштабе целого дома это может перерасти в несколько сантиметров, что уже недопустимо.

То есть, если перед вами стоит задача – как правильно сделать стяжку пола в частном доме или квартире, то необходимо заливать ее с учетом ровности не только в каждой комнате по отдельности, но с учетом ровности всей площади дома. Понятно, что если выравниваются полы во всех помещениях.

Как правильно выставить базовый уровень полаИсточник tehnikaportal.ru

Как это сделать именно правильно. Для этого потребуется лазерный уровень, он же построитель плоскостей, который сегодня уже перестал быть роскошью. Его устанавливают на штативе так, чтобы лазерный луч попал во все комнаты или в большинство из них. По необходимому уровню на стенах маркером делаются заметки, обозначенные лазером. Затем прибор заносят в каждую комнату, где выставляют по уже нанесенным меткам. На стенах образуется периметр из лучей, по которому придется заливать стяжку. Чтобы лазерный уровень впоследствии не использовать, по нанесенным лучам отбивают на стенах линии, которые называются базовыми.

Теперь, что касается маяков. Существует огромное количество применения этой технологии, конечный результат которых всегда стопроцентный. В этой статье рассмотрим один самый простой вариант.

Для этого придется приобрести маячковый профиль марки ПМ-10, который применяют для нанесения штукатурки, но с успехом используют и для заливки стяжки. Маяк изготавливается из оцинкованной стали, конструкция прочная.

Профиль оцинкованный ПМ-10Источник vektorsnabrb.ru

Как устанавливают маяки:

  • Первое, что необходимо знать – выравнивание стяжечного раствора производится правилом. Поэтому маяки укладываются на расстоянии длины выравнивающего инструмента. Но чаще это расстояние равно 1 м. Здесь важно, чтобы правило легло минимум на два маячковых профиля.
  • Крепление маяков проводят на гипсовый или цементный раствор, который распределяют по месту установки маяков горками порядно. Гипсовый быстро затвердевает, но внутри стяжечного слоя будет выступать, как инородный материал, что снизит прочность заливаемого стяжечного материала. Цементный будет сохнуть пару дней, но это лучше, чем гипс.
  • Профиль укладывается на горки цементного раствора и выравнивается способом утапливания в них до уровня нанесенного периметра базовых линий. Сначала выставляется таким образом один конец профиля, затем по всей длине на горках. При этом используют строительный уголок и лазерный уровень.
Установка и выставление маяковИсточник betontransstroy.ru

На самом деле этот способ выставления маяков имеет несколько тонких моментов, которые влияют на качество конечного результата.

Поэтому рекомендуем посмотреть видео, в котором показана технология установки маяков:

Армирование стяжки

Насколько необходим армокаркас, ведь эта конструкция внутри стяжечного слоя не увеличивает его несущую способность. Главная задача каркаса – увеличить прочность стяжки на разрыв. То есть, чтобы в процессе эксплуатации она не растрескалась. Единственный вариант, когда армирование не потребуется, если для выравнивания напольного основания используется скрепляющая разновидность.

Во всех остальных случаях армокаркас – необходимый элемент стяжки. А именно:

  • если последняя обустраивается на теплых полах;
  • если формируются плавающие стяжки;
  • если бетонный раствор заливается по грунту;
  • если толщина заливаемого слоя превышает 5 см;
  • если в помещении будут установлены тяжелые предметы.

Что касается самого армирующего каркаса, то это сетки из проволоки или арматуры. Последние применяются в помещениях, где на пол будут действовать большие нагрузки. К примеру, в гаражах.

Сегодня сетки – это огромный ассортимент. Для стяжек используют изделия из проволоки 2,5-6 мм марки ВР-1. Сетки могут иметь ячейки квадратной или прямоугольной формы с размерами сторон 50-200 мм.

Внимание! Чем толще проволока и меньше размер ячеек, тем большие нагрузки армокаркас будет выдерживать. При этом рекомендуется выбирать сетки, на проволоках которых нанесены насечки.

Сетка для армокаркаса стяжкиИсточник kayabaparts.ru
Гидроизоляция пола в частном доме: как выполняется, проверенные способы и материалы

И еще один момент, касающийся расположения армирующего каркаса. Если стяжка тонкая (до 5 см), то сеточное изделия укладывают так, чтобы оно оказалось посередине стяжечного слоя по толщине. Если стяжка толстая, то сетку укладывают в нижнюю треть слоя.

Что касается укладки армирующего каркаса, то раньше использовали для этого куски битого кирпича или бетона, битое стекло и прочие твердые материалы. Сегодня для этого применяют специальные пластиковые фиксаторы. На рынке они представлены огромным ассортиментом по размерам и форме. Так что подобрать требуемый вид под высоту монтажа и диаметр проволоки не составит труда.

Пластиковые подставки для армирующего каркасаИсточник dompodrobno. ru

И еще один момент. Нельзя укладывать армокаркас на пол, а затем к нему крепить трубы теплого пола. Надо делать все наоборот. То есть уложили трубы на пол, к нему и закрепили, затем сверху на фиксаторы укладывается армирующая сетка. А уже затем заливается стяжка.

В видео показан альтернативный способ поднятия армокаркаса над базовым полом:

Фибробетон

Этот строительный материал сегодня часто используется для формирования стяжек. Его укладывают без сооружения армирующего каркаса, потому что внутри него уже внесены элементы, которые собой обеспечивают и прочность, и ударостойкость, и сопротивление растрескиванию. Это обычная стяжечная смесь, в которую внесены фибры (волокна) из разных материалов. К примеру:

фибра стальная – это кусочки проволоки диаметром 0,2-1,2 м длиною до 6 см;

  • стекловолоконная;
  • базальтовая;
  • полипропиленовая.

В видео специалист рассказывает о том, что такое фибробетон:

Подготовка раствора

Следующий этап по теме, как сделать стяжку пола своими руками в частном доме или квартире, это замес стяжечного раствора. Еще совсем недавно его изготавливали из отдельных ингредиентов, которые покупались также по отдельности. Сегодня все упростилось, то есть можно приобрести готовую сухую смесь, развести ее водой до однородной консистенции и начать заливку. Весь процесс расписан на упаковке.

Самостоятельное приготовление иногда еще применяется, если необходимо залить толстую стяжку из бетона по грунту. Для этого применяется классическая рецептура смеси, куда входят:

  • 1 часть цемента М500;
  • 2 части песка;
  • 3 части щебня;
  • 0,5 части воды.

Не стоит месить раствор лопатами. Это уже не современно, да и качество такого раствора может не соответствовать требованиям. Оптимальный вариант – замес в бетономешалке с добавлением пластификаторов, которые увеличивают прочность раствора на 20-40%, морозостойкость на 50%.

В видео показано, как замесить своими руками раствор для стяжки пола:


Как и чем утеплить деревянный пол снизу: преимущества, используемые материалы, технологии

Укладка стяжки

Итак, переходим к главному вопросу статьи – как правильно сделать стяжку пола. Этот этап занимает меньше всего времени, если сравнивать его с подготовкой. Сам процесс не так сложен, хотя тонкости есть:

  • Готовый раствор заливается на пол между смонтированными маяками.
  • Равномерно распределяется кельмой.
  • Далее смесь тянется на себя правилом. При этом инструмент надо укладывать на два или более маяка. Обязательно правило при вытягивании раствора перемещается из стороны в сторону.
  • Если на выровненной плоскости образовалась ямка или впадина, то в нее кельмой добавляется раствор, который также на этом месте вытягивается правилом.

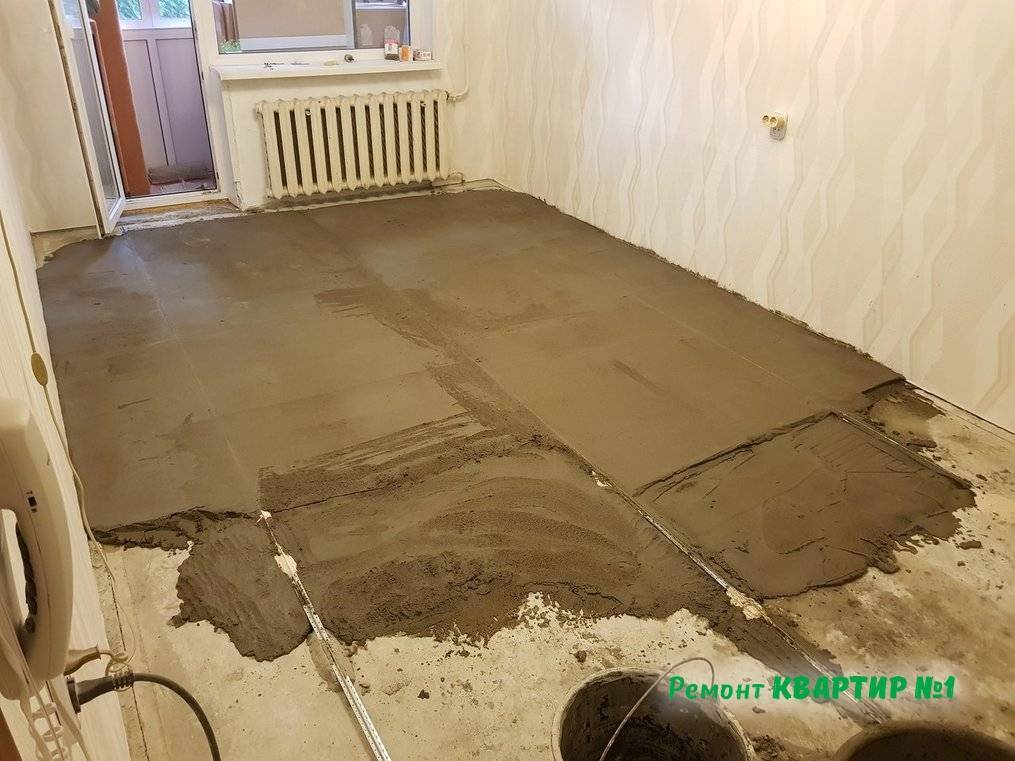

Заливка стяжки по маякамИсточник zen.yandex.ru

Процесс должен быть непрерывным и начинаться от дальнего угла, перемещаясь к входной двери. Если стяжка укладывается в два слоя, но первый должен дать максимальную ровность без глянца. Она образуется после нанесение второго слоя.

Если заливка производится на систему отопления теплый пол, тогда необходимо учесть несколько нюансов:

  • трубы отопления должны прочно быть прикреплены к базовому полу;
  • последний обязательно вычищается от мусора и грунтуется;
  • система отопления заполнятся холодной водой;
  • маяки можно не демонтировать, а оставить внутри стяжки;
  • если есть такая необходимость, то их удаляют через 3-5 дней с заделкой швов тем же раствором, что и стяжка.

В видео показано, как сделать стяжку по теплому полу:

Технология сухой стяжки

Кратко о том, как правильно сделать сухую стяжку:

  1. По стенам устанавливается демпферная лента.
  2. Засыпается слой керамзита. Он выравнивается и утрамбовывается.
  3. Укладываются специальные гипсоволокнистые плиты. Они двухслойные со специальными пазами по краям, которые выполняют функции элементов замкового соединения.
  4. Плоскости замкового соединения обрабатываются клеевым составом, который выполняет функции крепежа.
  5. Главная задача производителя работ – провести монтаж плит в горизонтальной плоскости, для чего каждый укладываемый элемент обязательно проверяется на предмет горизонтального расположения. Для этого используется обычный строительный уровень.

Сегодня эту технологию используют часто, но вместо ГВЛ наши отечественные мастера свое предпочтение отдают плитами ОСП, влагостойкой фанере или ДСП, а также тонким асбестоцементным плитам.

В видео показано, как надо сооружать сухую стяжку от компании «Кнауф»:


Устройство пола в деревянном доме: материалы и технология. Черновой и чистовой пол

Кратко о главном

Знаете, что должен знать домашний мастер, который решил сделать стяжку на пол своими руками. Заливаемый слой должен прослужить столько же, сколько и сам дом. Или до следующего ремонта, как минимум. Потому что проводить ремонт стяжки – дело непростое и очень затратное. Поэтому, может быть, стоит этот несложный процесс переложить на плечи мастеров.

Как сделать стяжку пола

Как сделать стяжку пола – вовсе не сложно. Но работа трудоемкая, требующая силы и настойчивого труда. Ведь будут расходоваться сотни килограммов строительного материала или тонны. Все это нужно будет переместить, замутить (замесить), уложить, разровнять. И все своими руками.

Объем большой. Поэтому ошибок допустить нельзя. Переделывать стяжку? Очень накладный и непосильный процесс. Поэтому сразу нужно изучить, как сделать стяжку пола — основных моментов всего лишь несколько. Делать правильно, по простым рекомендациям.

Что собой представляет стяжка пола

Стяжка – специальная конструкция укрепляющая основание, воспринимающая и перераспределяющая нагрузки от напольного покрытия.

Как сделать стяжку — обычно делают мокрым методом, путем укладки песчано-цементного или бетонного раствора. После застывания получается прочная монолитная плита. Сделать такой раствор из трех-четырех компонентов весьма не сложно.

В продаже имеются готовые смеси. Они обойдутся значительно дороже, но из них можно делать специальные стяжки, выдерживающие значительное нагревание или вибрирующие нагрузки.

Есть также и самовыранивающиеся смеси – за счет высокой текучести их поверхность после нанесения становится горизонтальной под воздействием силы тяжести.

Ряд строительных материалов в виде плит – ГВЛ, ОСП, получили название «сухая стяжка». Они предназначены для монтажа на основаниях и их выравнивания.

Далее рассмотрим, как сделать стяжку пола самым дешевым классическим способом – из песчано-цементного раствора. Подавляющее большинство изготавливаются из простого цемента и песка.

Какие характеристики должны быть

  • Нужно задать уровень будущей поверхности пола.
  • Пол должен быть одного уровня по всей квартире или по дому?
  • Какая толщина стяжки будет при этом в каждой комнате?
  • Допускается ли такая толщина (вес) на данном перекрытии?
  • Какая крепость (состав) стяжки понадобится?
  • Нужны ли будут разрывы сплошности стяжки – деформационные швы?
  • Должна ли стяжка связываться с основанием, или между ними должен быть пароизолятор?


Ответы на все вопросы нужно найти прежде чем браться за работу.

Попробуем ответить – как сделать обычную стяжку пола в квартире или в доме.

  • Высота бетонного основания полов может понадобиться разная, если будет использоваться напольное покрытие с различной более 1 см толщиной. Если меньше, то можно покрытие укладывать на основание одного уровня и немного наклонить переходную планку между комнатами. Пренебречь вопросом – значит сделать порожки на входе в каждую комнату с разными покрытиями, что очень неудобно. Тем более не допускается в разных комнатах делать произвольный уровень основания.
  • Минимальная толщина стяжки – 2 см при выравнивании по жесткому бетонному основанию.
    4 –сантиметра с армировкой по податливому настилу из экструдированного пенополистирола или минеральной ваты.
  • На железобетонных перекрытиях толщина стяжки может быть ограниченной. Обычно в квартирах допускается дополнительная стяжка толщиной до 4 см. Но это обычно. А насчет конкретики нужно сверяться в организациях строящих и эксплуатирующих дом.
  • Обычно стяжки делаются не крепкие. Они должны уступать по крепости основанию. Одно из правил строительства — на основание накладывается менее крепкий слой.
    Примерный состав стяжки на прочном основании под напольное покрытие – 1 часть цемента, 5 частей песка.
    Примерный состав прочной стяжки с армировкой поверх слоя утепления – 1 часть цемента, 3 части песка.
  • Размеры цельного куска цементно-песчаной стяжки не должны превышать 4 метров, во избежание разрыва под воздействием перепада температур и нагрузок. Или в раствор добавляются специальные пластификаторы для смесей на основе песка. Если размер комнаты больше, то рекомендуется сделать разрыв сплошности обычной стяжки, т.е. создать деформационный шов, толщиной 1 сантиметр, заполненный экструдированным пенополистиролом.
    Такие же швы делаются и по периметру комнаты. Т.е. стяжка делается плавающей, не соприкасающейся со стенами.
  • Обычно не требуется, что бы стяжка была связана с основанием. Она представляет собой плиту, которая просто лежит. Поэтому между ней и основанием можно и нужно положить паро-гидроизолятор. Если требуется выход пара из основания в помещение, то основание должно быть очень качественно прогрунтовано, что бы не допустить быстрого ухода воды из раствора. Далее рассмотрим, как сделать стяжку подробнее.

Как задать нужный уровень

Что бы задать уровень стяжки нужно сначала нанести на всех стенах нулевую отметку – горизонтальную черту находящуюся на одном уровне(в одной горизонтальной плоскости).

Делается с помощью водяного уровня – длинного шланга с прозрачными колбами на концах. Уровень воды в колбах всегда будет один и тот же. По уровню воды в переносимой колбе и нужно начертить нулевую отметку, при этом другая колба остается закрепленной на стене в начальной точке.

Далее находится самая высокая часть основания в доме (квартире) путем подмера до горизонтальной черты — нулевой отметки. Здесь соответственно будет и минимальная толщина стяжки.

Не редко целесообразней снять выступающие части основания (если это не разрушает конструкцию), чем делать слишком толстые стяжки. Например, в старых квартирах по бетонным основаниям положены плиты из известкового материала в качестве шумоизоляторов. Эти плиты легко разрушаются и корректируются….

Когда будет определен необходимый уровень стяжки – на стенах в каждой комнате чертится отметка по этому уровню.

Маяки технологии…

Когда отметки уровня стяжки нанесены на стенах, то по ним не сложно выставить маяки – металлические уголки, на которые можно было бы опереть инструмент и протягивая его – выровнять раствор.

Применяются специальные тонкометаллические перфорированные уголки или Т-образные профили. И длинный строительный пузырьковый уровень (можно выставить и лазерным нивелиром, если таковой в наличии).

На пол наносятся ляпы того же раствора на них помещается уголки. Маяк вдавливается в раствор уровнем до нужной отметки (по отметке на стене), при этом же маяку задается горизонтальность.

Расстояние между соседними маяками должно быть меньше длины правила – ровной прочной рейки, которой разравнивают раствор. Обычно оно не превышает 1,5 метра.

Особенности работы с цементно-песчаным раствором

Не допускается быстрое высыхание раствора. Если вода из цементно-песчаного раствора уйдет в грунт или в объемистые бетонные конструкции, то раствор не наберет прочности, растрескается.

По той же причине не допускается высыхание раствора на сквозняке, на ветру, под солнцем. При значительном испарении залитую стяжку накрывают полиэтиленом, поливают водой.

Набор крепости готовой стяжки происходит в течении 28 дней. Первые 7 дней по ней не желательно даже ходить, что бы не создать трещин.

Необходимо покрыть бетонное основание или слой утеплителя или, тем более, уплотненный грунт полиэтиленовой пленкой. Ее роль – не допустить быстрое впитывание воды и предотвратить высыхание раствора.

Если необходимо, что бы стяжка была связанной с основанием, то оно тщательно обеспылевается, пропитывается грунтовкой в 2 захода. То же самое если не в конструкции не допускается гидроизолятор или когда само основание очень не ровное.

Какие работы выполнять

Основное в изготовлении стяжки для пола – определить уровень и выставить маяки. Дальше можно делать руководствуясь исключительно мышечной памятью.

Сначала, расстилается пленка — гидроизолятор, с наворотом на стены, или основание грунтуется. Затем вдоль стены выставляются полоски пенополитстирола для формирования разграничительного шва. Если стяжка будет разделена деформационным швом, то такая полоса выставляется и посреди комнаты – материал просто подпирается досками.

Если к делу не подключена бетономешалка то, что бы сделать стяжку пола, понадобиться большая емкость, типа «корыто» для замешивания раствора. А также штыковая лопата. В емкость насыпается в пропорциях песок и цемент, заливается вода, и раствор с помощью лопаты усердно перемешивается не менее 5 минут до получения однородного состава. После чего, раствор ведром подается на место укладки.

Порция раствора высыпается между маяками, затем разравнивается правилом. Работа аккуратная, необходимо, что бы формировалась ровная поверхность.
Маяки по мере укладки раствора извлекаются, а места где они находились, заглаживаются раствором.

Вот так, повторяя простые движения, можно сделать стяжку пола.

Стяжки в пределах деформационных швов нужно делать за один прием, что бы они были монолитными и крепкими. Если перерыв в укладке превышает 2 часа, то нужно прервать процесс, сделать перерыв на 48 часов, затем место стыка вымывается от песка перед укладкой второй порции.

При необходимости стяжки армируются металлической сеткой из проволоки 1 – 3 мм с ячейкой 100 – 200 мм. Куски сетки кладутся на гидроизолятор (основание) с нахлестом и связываются между собой проволокой.

Изучив вопрос как сделать стяжку пола, понятно, что ничего сложного в этом нет. Важно лишь определить проектные вопросы – необходимый уровень полов, уровень стяжки, и задать это без ошибочно в каждой комнате. Как делается стяжка пола также можно узнать из небольшого видеоролика.

Стяжка пола частями — ZDESREMONT

Плиты перекрытия, которые стали видны после демонтажа старых деревянных полов, были очень неровными, с выступающей щебёнкой, перепадами и электропроводкой соседей снизу. Стремянку устойчиво поставить на такое основание было непросто, а пылесос во время уборки постоянно падал. Для устройства шумоизоляции пола в дальнейшем также нужна ровная поверхность. Поэтому я решил сделать «черновую» стяжку пола минимальной толщины. Так как всю площадь квартиры за один раз залить в одиночку без бетономешалки нереально, я заливал стяжку пола частями в течение нескольких дней.

Приветствую Вас на моём сайте zdesremont.ru! Далее расскажу более подробно о том, как я это делал.

Плиты перекрытия до стяжки

Стяжка пола частями: осмотр плит перекрытия.

Вначале я поставил лазерный уровень, осмотрел плиты перекрытия по всей квартире и выбрал самые высокие и низкие места.

Важно: может получиться так, что самой высокой точкой является какой-то выступ или фрагмент старой штукатурки на перекрытии. Его можно просто сбить и таким образом «понизить» самую высокую точку.

Наивысшие точки оказались в районе кухни и прихожей. А самая низкая в районе санузла. Разница составила 5-6 сантиметров. В остальной квартире перепады были меньше. Я решил заливать стяжку в кухне, прихожей и санузле отдельно и не привязывать уровень в этих помещениях к остальной площади. На это было несколько причин:
1) В качестве напольного покрытия в этих помещениях планируется плитка на плавающей стяжке. На остальной площади — ламинат на фанере по лагам.
2) Если коридор с кухней не отделять и делать везде один уровень по самой высокой точке, то придется в остальной квартире добавлять 2 сантиметра. А это дополнительно более тонны смеси, что повлечёт за собой дополнительные финансовые, трудовые и временные затраты.

Чтобы не всплывала проводка, проложенная по плитам перекрытия, я заранее зафиксировал её с помощью металлических скоб и пескобетона:

Перед тем как приступить к устройству стяжки с основания были сбиты отслаивающиеся участки и старая засохшая строительная смесь. Затем основание было убрано с помощью веника и пылесоса. После этого я один раз его обработал грунтом Ceresit CT 17, чтобы впитывающая способность сохранялась.

Стяжка пола частями: разделение на зоны и расчет объёма работ.

Площадь квартиры около 43 квадратных метра. Средняя толщина стяжки около 4 сантиметров. Для данных работ я решил использовать пескобетон марки М 300.

Имея такие данные можно посчитать, сколько материала необходимо. Расход пескобетона около 17 кг на 1 квадратный метр площади при толщине слоя 1 сантиметр. Получается, что при средней толщине 4 сантиметра на 1 квадратный метр необходимо 68 килограмм смеси. А на всю квартиру — три тонны (2924 килограмма). За один раз залить такой объем в одиночку нереально.

Исходя из этого я делал стяжку частями в следующем порядке: 1) санузел; 2) кухня; 3) первая часть жилой площади; 4) вторая часть жилой площади; 5) третья часть жилой площади; 6) коридор.

Стяжка пола частями: очередность заливки

Устройство стяжки в санузле и кухне.

К моменту устройства стяжки в санузле я уже установил первый ряд стеновых блоков. Работать оказалось очень удобно, так как блоки создали четкие границы. Их высота позволяла работать, находясь за пределами помещения.
В санузле уровень пола должен быть по итогу ниже, чем в остальной квартире. Также в этой зоне я решил не прокладывать никаких кабелей. Поэтому просто ровно поставил маяки и протянул по ним минимальный слой.

Стяжка в санузле

После устройства стяжки в зоне санузла, я перешел на кухню. Заливку здесь производил аналогичным образом.

Стяжка кухни

Подробнее о технологии и процессе устройства стяжки расскажу далее на примере «жилой зоны».

Стяжка пола частями: подготовка к заливке в «жилой зоне».

После того как была сделана стяжка в зоне санузла и кухни, я приступил к «жилой зоне».

Вначале определил уровень стяжки и наметил «нулевую точку», на которую можно было бы ориентироваться:

  1. Установил лазерный уровень на штатив на высоту примерно 140 сантиметров от пола (высота, чтобы было удобно работать).
  2. Маркером отметил на стенах уровень лазерного луча, чтобы при перестановке можно было быстро выставить его на нужной высоте в любой точке квартиры.
  3. Нашел самую высокую точку на плитах перекрытия.
  4. Поставил маяк рядом с самой высокой точкой так, чтобы уровень маяка был чуть выше этой точки. Таким образом получился уровень, по которому нужно залить стяжку во всей «жилой» зоне.
  5. Взял алюминиевый профиль в качестве рейки, установил на маяк и отметил маркером уровень, на котором находится лазерный луч. Этот уровень являлся ориентиром для всей стяжки в данной зоне.

Уровень стяжки

Аналогичным образом уровни стяжки определялись в санузле, кухне и прихожей.

Площадь «жилой зоны» около 35 квадратных метров. Такой объем залить за один раз было невозможно, поэтому я разделил эту площадь на 3 участка. Границы этих участков сделал на стыках плит перекрытия в районе ригелей. Для разграничения использовал опалубку из брусков 50х50, зафиксированную с помощью монтажной пены. Бруски укладывал по лазерной линии и заполнял пеной пустоты снизу. Заодно пена их фиксировала на месте.

Важно: согласно п. 8.14 СП 29.13330.2011 «Полы», швы стяжки должны совпадать с деформационными швами (стыками) нижележащего основания.

Стяжка пола частями: устройство стяжки в «жилой зоне».

Первый участок.

Вначале я установил опалубку для первого участка. Там, где проходят гофрированные трубы с электропроводкой, вырезал в опалубке проемы.

С той стороны, где планировалась заливка стяжки, к опалубке приклеивал демпфирующую ленту Кнауф для металлического профиля. Она создавала ровный торец после снятия опалубки. С другой стороны делал упор.

Маяки устанавливал с шагом примерно 70-80 сантиметров для метрового правила. Хотя можно было их устанавливать шире — под правило 1,5 метра.

Места установки маяков размечал мелом, чтобы потом ровно нанести раствор для фиксации маяков.

Фиксировал маяки с помощью пескобетона, которым в дальнейшем заливал стяжку.

Стяжку замешивал в пластиковом корыте объемом 90 литров. С помощью кухонных весов добавлял фибру и пластификатор согласно рекомендации производителя. Для перемешивания использовал строительный миксер. Готовил смесь, затем ожидал 5-10 минут и перемешивал ещё раз.

После приготовления смесь переносил в ведре к месту проведения работ и выравнивал правилом по маякам. Демпферную ленту по периметру не делал, так как не вижу смысла.

Важно: при замешивании использовать средства защиты органов дыхания и проветривать помещение, так как образуется большое количество цементной пыли.

Важно: остатки смеси в любом виде нельзя смывать в канализацию. Их можно переложить в использованный мешок из-под смеси, дождаться когда они высохнут и выбросить как мусор.

На следующий день стяжка схватывалась и сверху оставалось цементное молочко.

Далее я удалял цементное молочко и смачивал стяжку водой. Маяки не доставал, так как далее по плану на стяжку будут укладываться лаги.

Потом укрывал пленкой, чтобы уберечь стяжку от быстрого высыхания.

Затем убирал опалубку и приклеивал демпферную ленту для разделения стяжек.

Второй участок.

Далее ставил опалубку на следующей границе и аналогичным образом заливал еще один участок.

Важно: самое главное устанавливать маяки и заливать стяжку в одной плоскости на всех участках с точностью до миллиметра! Чтобы, когда все участки будут залиты, не было никаких перепадов.

Вторая зона оказалась довольно широкой и одного маяка длиной 3 метра было мало. Я дополнительно установил короткие маяки, чтобы перекрыть всю ширину стяжки. Чтобы переход с одного маяка на другой был не заметен при протяжке правилом, в месте перехода я их немного подогнул вниз:

Важно: перед заливкой стяжки, если на основание уложена проводка, лучше сделать фото или схему, чтобы в дальнейшем, при необходимости просверлить отверстие, не попасть в кабель.

Третий участок и прихожая.

Третий участок «жилой» зоны я делал аналогичным образом, отделив его от остальных сторон. И в самом конце я залил зону прихожей.


Стяжка пола частями — итоги.
  1. Можно ли заливать стяжку частями? Да, по итогу всё получилось без каких-либо проблем.
  2. В дальнейшем я убедился, что сделать такую «черновую» стяжку было правильным решением. Во-первых, появилось ровное основание на котором удобнее и безопаснее работать. Во-вторых, на данное основание в дальнейшем гораздо проще укладывать шумоизоляцию (которая должна делаться обязательно), эффективность которой будет выше.
  3. Одному замешивать миксером, носить и выравнивать довольно тяжело. Если есть возможность, лучше использовать бетономешалку хотя бы небольшого объема и найти помощника. Распределиться: один замешивает, второй берет смесь и разравнивает.
  4. Несмотря на то, что замешивал стяжку я строго по инструкции и точно добавлял фибру и пластификатор, трещины появились все равно. Первое время было все идеально. Но через несколько месяцев, видимо после того как стяжка окончательно набрала прочность и подсохла, стали видны тонкие трещины. Больше каких-либо проблем типа «бухтения» или отслаивания не наблюдалось.
  5. Между маяками стяжка немного «просела». Если поставить правило, это заметно. Но в моем случае это совсем не критично.

С чего начать делать стяжку пола в квартире своими руками.

Ровный пол в квартире – редкость. Выбоины, трещины и наплывы не позволяют качественно укладывать линолеум, укладывать ламинат или укладывать плитку на пол. Если вы хотите, чтобы все было красиво, стоит подумать о стяжке пола.

  1. С чего начать
  2. На что обратить внимание
  3. Как добиться гладкого и прочного покрытия.

Определение уровня.

В первую очередь необходимо выяснить, насколько ровный пол относительно горизонтального уровня.Необходимый инструмент для этого – рулетка и уровень. При наличии лазерного уровня определить отклонения будет гораздо проще. Теперь основная задача – определить самую высокую и самую низкую точки пола.

Рассмотрим ситуацию, когда есть только нормальный уровень. Так как пол в любой комнате квартиры всегда соединен с другими помещениями, например с прихожей, начинайте замеры от дверного проема. Дверной проем станет базовой точкой. Один конец уровня устанавливается в дверной проем, а другой уходит вглубь квартиры.Стоит отметить, что более длинный уровень в данном случае удобнее, чем короткий. Если такого нет, то можно использовать длинный и ровный предмет вместе с уровнем. Например, усиленный профиль UD или металлическая труба. Установив уровень на поверхности пола, определите, есть уклон пола или нет, а также в какую сторону.

С помощью лазерного уровня установите его в центр комнаты. Включите, чтобы на стене появилась световая полоса. Опустите линейку рулетки так, чтобы ноль был на поверхности пола, и отметьте показание линейки в месте попадания на нее лазерного луча.Запишите их. Вращая уровень вокруг своей оси, повторите те же действия еще раз в разных точках комнаты. Сравните показания, чтобы определить крайности.

Необходимо сделать несколько таких замеров, отмечая пиковые точки карандашом. Так можно определить самую высокую точку квартиры. Если самой высокой точкой оказался порог, то можно переходить ко второму этапу – установке маяков. Если самая высокая точка находится в одном из углов внутри комнаты, то стоит решить, что делать дальше.

Есть два варианта:

  1. Снять всю старую стяжку до основания пола и залить новую, но уже ровную. Тогда его можно подогнать под уровень пола в соседней комнате и сделать незаметный переход из одного в другой.
  2. Залить стяжкой существующее основание. В этом случае высота пола в этой комнате будет выше уровня пола в других комнатах квартиры. Это может быть оправдано, если в дальнейшем планируется выравнивание пола и в других помещениях.Однако необходимо учитывать, что уровень пола в соседних комнатах может быть еще выше.

Установка маяков в квартире.

Для установки маяков потребуются гипсовые маяки или круглые металлические трубы, шпатель, уровень и правило. Установите маяк на нужную высоту так, чтобы его поверхность находилась на одной высоте с желаемым уровнем стяжки. Для этого используйте деревянные бруски, битую черепицу или другой плотный подручный материал. Цель — по всей длине маяк должен стоять ровно, без провисаний, чтобы его уровень соответствовал строго горизонтальному.Для любой комнаты в квартире требуется не менее двух маяков.

Замешать небольшое количество цементно-песчаного раствора. Чтобы маяки быстрее затвердели в растворе, в него можно добавить немного алебастра или строительного гипса. Раствор необходимо нанести на пол в нескольких местах по длине маяка так, чтобы маяк был погружен в него. Однако верхняя плоскость маяка должна оставаться видимой. По нему и нужно будет вести правило, когда будет заливаться стяжка.Оставьте маяки в покое до полного высыхания раствора.

Определение объема стяжки в квартире.

Сколько раствора требуется? Чтобы это выяснить, узнайте объем стяжки. Объем – это произведение длины, ширины и высоты. Поэтому нужно умножить длину комнаты на ширину, а потом результат умножить на высоту стяжки. Часто бывает, что эта высота разная в разных местах комнаты. Например, в одном углу тридцать миллиметров, а в другом семьдесят.В этом случае нужно определить средний рост.

Допустим, в дальней части помещения между маяком и основанием пола — 65 мм, а в ближней — 38 мм. Тогда среднее будет (65+38)/2=52,5 мм.

Рассмотрим пример:

  • Длина комнаты три метра,
  • ширина два. Высота стяжки 5, 25 см.
  • Тогда объем будет равен 315 литров.

Так много галстуков потребуется. Следует отметить, что стяжка состоит как минимум из трех компонентов.

  1. Песок,
  2. цемент
  3. ,
  4. вода.
  • Количество песка соответствует объему стяжки, то есть 315 литров.
  • Так как песок весит в полтора раза больше воды, потребуется 472,5 кг песка.
  • В три раза меньше цемента, то есть 157,5 кг.

Количество воды может варьироваться. Это также зависит от влажности песка. Чтобы раствор был качественным и удобным для работы, он не должен быть слишком густым или жидким.Лучший вариант – как густая сметана.

Стяжка пола в квартире.

Теперь пришло время самой стяжки. Приготовленный раствор выливается на пол. С помощью кельмы массу разравнивают по поверхности, заполняя большие пустоты. После этого, как правило, масса полностью выравнивается. Для этого нужно натянуть стяжку широким краем трапециевидного правила, направляя его на себя. В этом случае часто приходится двигать правилом из стороны в сторону, чтобы герметизировать стяжку, чтобы закрыть небольшие пустоты внутри массы.При заливке небольших участков необходимо проверять, везде ли хватает раствора. Если нет, то добавьте его и снова разровняйте поверхность правилом.

Проблемы сырости и влажности в зданиях, часть вторая

Оценка рисков, сырость, влага и плесень в бетонных полах

Неразрушающий контроль, экологический мониторинг и экономически эффективные решения



Влага, попавшая в бетонные полы из-за сбоев в инженерных системах здания, таких как сантехника, полы с подогревом, затопление или пожаротушение, может привести к катастрофическим последствиям.Как для жильцов здания, так и для строительной ткани, услуг, отделки, содержимого и коллекций.

В этом информационном бюллетене содержится информация о некоторых успешных исследованиях компании EBS Ltd.


Роскошные апартаменты и магазины на Гернси, острова Шанель

Серьезная протечка водопровода в многоквартирном доме и торговой галерее на Гернси привела к обширному проникновению воды на бетонные полы.

Страховая компания была уведомлена, и другой консультант рекомендовал снять стяжку и подвергнуть плиту принудительной сушке.

Этот вариант, возможно, решил проблему, но он был разрушительным, чрезвычайно дорогим и, если бы он был реализован, нанес бы значительный ущерб окружающей среде. Также было необходимо, чтобы жильцы выселились из помещения, пока велись работы, что привело к серьезным потрясениям и потере доходов для магазинов.



Компания Environmental Building Solutions Ltd может помочь клиенту, специалистам по урегулированию убытков и страховщикам.

После рассмотрения связанных с этим затрат, мы были назначены оценщиком убытков клиента и страховщиками, чтобы дать второе мнение и провести независимую неразрушающую проверку. Это включало оценку риска сырости, остаточной влаги и связанного с этим заражения плесенью.

Мы использовали самые современные технологии, в том числе тепловидение, индикаторные красители, эндоскопию и ряд поверхностных и глубинных влагомеров, чтобы определить степень повреждения влагой и составить карту влажности в магазинах и квартирах.

Компания EBS Ltd также провела оценку риска появления плесени в окружающей среде внутри помещений, пустот в полу и стенах на наличие плесени.Наши специалисты взяли образцы изоляционного материала под полом, чтобы определить тип, степень, токсичность, патогенность и уровень загрязнения плесенью из-за проникновения влаги.

Основываясь на наших исследованиях, наблюдениях, результатах и ​​тщательном анализе, мы рекомендовали оставить стяжку пола на месте и в течение определенного периода времени, чтобы контролировать уровень влажности и заражения плесенью.

Наш дальнейший мониторинг и испытания показали, что уровень влажности и плесени снизился до приемлемого уровня, что отменило необходимость снимать стяжку пола во всех магазинах и квартирах.

Это исследование является прекрасным примером того, почему вам следует нанимать только независимую компанию, такую ​​как EBS Ltd, которая не заинтересована в аренде сушильного оборудования. У нас также есть проверенный опыт решения сложных строительных проблем, избегая разрушительных, неудобных и исключительно дорогих решений.



Роскошные апартаменты Top End, Кенсингтон, Лондон

EBS Ltd попросили дать независимую консультацию относительно степени повреждения и предложить режим сушки для здания, пострадавшего в результате поломки водопровода.Новостройка, десятиэтажный многоквартирный дом, недавно была полностью заселена, когда на уровне 4 этажа произошла утечка в системе теплого пола.

Первоначально предполагалось, что вода не пропитала бетонный пол под мембраной стяжки теплого пола, но после тщательного осмотра было обнаружено, что плита была пропитана водой, и поэтому необходимо было высушить бетон.

К сожалению, его не удалось должным образом высушить с установленной стяжкой, так как влага скапливалась под влагонепроницаемой мембраной, и доступ к нижним плоскостям был невозможен. Существовал риск того, что любая захваченная влага будет постепенно испаряться по периметру комнат и повредить высококачественную отделку стен.

В отличие от дома на Гернси, влага была захвачена, и, к сожалению, не было другого выхода, кроме как снять стяжку и пол с подогревом, чтобы обнажить плиту. Затем осушители использовались для сушки открытой бетонной плиты. Сушку контролировали в соответствии с британскими стандартами с помощью пробок VAISALA и измерений влажности.

В результате нашего участия ожидаемое время сушки в 3 месяца было достигнуто всего за 2 месяца, что привело к значительной экономии времени и средств для нашего клиента.

В настоящее время мы консультируем по процессу сушки и мониторингу плесени на ряде поврежденных водой объектов в Гернси, Джерси и по всей Великобритании.

Компания EBS Ltd успешно завершила сушку, мониторинг окружающей среды и оценку риска плесени в Национальной библиотеке Шотландии; Дом Мальборо, Гастингс; Пирс Хаус, Западный Лондон; Сарк Холл и школа, Сарк. В настоящее время мы консультируем два спортивных зала на юго-востоке Англии и новый многоквартирный дом в Гринвиче.

Отображение высокой относительной влажности в перекрытии.

Как сделать полусухую стяжку пола

Одним из первых этапов капитального ремонта является восстановление пола. Работы по заливке включают в себя несколько этапов: мокрый, сухой и полусухой. Выравнивание пола полусухой стяжкой по этапам последовательности ремонтных работ занимает среднее место.

Как сделать полусухую стяжку пола

Технология полусухой стяжки

При создании полусухой стяжки пола используются доступные материалы (цемент, песок и вода).Поверхность ровная и готова к укладке пола. Не требует дополнительной обработки и не боится усадки.

Монтаж полусухой стяжки осуществляется в несколько этапов. Основные из них:

  1. Подготовка основания. Поверхность пола очищается, все трещины и сколы должны быть заделаны. Отступы необходимо зачистить и залить цементным раствором. Это необходимо для того, чтобы при дальнейших нагрузках при эксплуатации пола не возникало необходимости в быстром капитальном ремонте.
  2. Установка уровня. Нулевой уровень устанавливается на удобной высоте. Это необходимо для того, чтобы основание под напольное покрытие было прочным, надежным и ровным. В процессе работы по горизонтальной линии, показанной лазерным уровнем, на стенах делаются отметки, что позволяет видеть ровную горизонтальную линию на всех этапах монтажа пола.

Приготовление смеси

Полусухая стяжка

изготавливается с использованием пропиленового волокна. Воды в смеси должно быть совсем немного, чтобы стяжка своевременно застыла, а основание пола было очень прочным.Армирование предотвращает растрескивание стяжки при дальнейшей эксплуатации чистового пола.

Процесс смешивания прост:

  1. Необходимо смешать 240 кг песка, 100 кг цемента и 300 г стекловолокна. Этого количества смеси хватит на 15 кв.м. поверхность пола комнаты. Сухие примеси перемешивают в течение 3 минут, затем добавляют воду. Все тщательно взбалтывается и доставляется к месту работы с помощью шланга. Также можно сделать смесь непосредственно на месте монтажа, если нет бетономешалки.В песок с цементом медленно добавляют воду до получения нужной консистенции.
  2. Если применяется армирующая сетка, то для смеси лучше использовать портландцемент-400 и просеянный песок в пропорции 1:3.

Изоляция поверхностей и установка маяков

Все стены и стены внутри помещения, где восстанавливается пол, необходимо утеплить полипропиленом. Верхний край ленты должен выступать над линией уровня будущей стяжки. Это предотвратит растрескивание стяжки при изменении погодных условий.

В качестве направляющих используются маяки в стяжке пола. Они устанавливаются с помощью выравнивающей планки. Они будут использоваться для выравнивания стяжки на поверхности. От маяков зависит, насколько гладкой станет будущая поверхность. Их нужно устанавливать параллельно, чтобы они не перемешивались и были надежно закреплены.

Заливка пола бетоном и раствором

Вся площадь пола залита бетонным раствором. После заливки маяки должны оставаться в стяжке до их застывания.Поверхность необходимо выровнять правилом.

Лучше всего использовать кельму для создания идеально ровной поверхности без шероховатостей. Он отлично выравнивает пол и придает прочность поверхностному слою. Затирку производят через 15 минут. после заливки пола бетонным раствором, чтобы состав успел схватиться.

Резка усадочных швов необходима для предотвращения усадки пола. Это также предотвращает образование глубоких трещин на готовой поверхности пола.Глубина усадочных швов не должна превышать одной трети толщины слоя стяжки. Сделать их можно по обычному правилу рейки.

Чтобы стяжка хорошо держалась на большой площади пола, ее рекомендуется покрыть полиэтиленом. Это создаст идеальный микроклимат для застывания и исключит появление мелких трещин при неравномерном высыхании. Вместо полиэтиленовой пленки можно использовать воду, периодически поливая небольшим количеством жидкости затвердевший цементно-песчаный слой.

Через 12 часов с момента заливки слой уже может выдержать вес человека, а через 96 часов пол можно укладывать новым покрытием.

Преимущества и недостатки современной полусухой стяжки пола

Помимо дешевизны материалов, у данного вида заливки пола есть несколько положительных сторон:

  • простота установки;
  • устранение риска просачивания воды через плиту перекрытия из-за малого ее количества в смеси;
  • Прочность поверхности
  • после высыхания.
  • теплозвукоизоляционный слой;
  • минимальный риск усадки пола при правильном соблюдении технологии;
  • высокое качество и долгий срок службы поверхности.

Если рассматривать недостатки данной технологии, то главный из них – сложность приготовления раствора с соблюдением всех пропорций. Вручную (без строительного миксера) качественно перемешать густые и рассыпчатые примеси достаточно сложно. Также понадобится оборудование для качественной затирки швов поверхностей.

Состав не имеет должной плотности, поэтому его необходимо укладывать толстым слоем и к тому же на большую площадь пола материала понадобится много. Все это значительно удорожит его приобретение.

Современная полусухая стяжка пола – лучший способ утеплить и выровнять поверхность перед укладкой напольных покрытий. Соблюдение всех правил заливки гарантирует долговечный и качественный результат, с которым вашему дому или квартире долгое время не потребуется капитальный ремонт.

В этих оригинальных полах используется на 70 % меньше бетона и на 90 % меньше стали.

Самая загрязняющая часть здания находится под ногами. Полы составляют более 40% общей массы большинства многоэтажных зданий, и многие поверхности, на которых расположены офисные этажи и квартиры, сделаны из бетона. Они составляют значительную часть выбросов, вызванных строительством и эксплуатацией здания в течение всего срока его службы. Поскольку на производство бетона приходится примерно 8% глобальных выбросов углерода, низкие полы представляют собой серьезную климатическую проблему.

[Фото предоставлено Филиппом Блоком] Новый метод укладки бетонных полов может изменить ситуацию. Переосмыслив конструктивные и конструктивные требования к перекрытиям зданий, команда архитекторов и инженеров ETH Zurich разработала плиту перекрытия, для которой требуется всего 30 % бетона и 10 % армирующей стали обычного пола. Поскольку многоэтажные здания растут вместе с ростом населения в Китае, Индии и Африке, это существенное сокращение может представлять собой значительное сокращение выбросов углерода, вызванных развитием городов.

[Фото: любезно предоставлено Филиппом Блоком] «Охватывающее пространство является таким материалоемким аспектом в строительстве и, следовательно, наиболее загрязняющим окружающую среду», — говорит Филипп Блок, профессор архитектуры в ETH Zurich, который руководил исследованиями в рамках проекта нового пола.

[Фото: Джуни Ли/любезно предоставлено Филиппом Блоком] После более чем десятилетней разработки более легкая бетонная плита только что впервые использовалась в реальном здании. Здание, получившее название HiLo, представляет собой двухэтажный модуль, встроенный в исследовательскую строительную платформу Next Evolution in Sustainable Building Technologies в Швейцарии.С изогнутыми бетонными крышами, парящими над пространством, как крылья, и большими стенами окон HiLo является смелым архитектурным прототипом.

[Фото: Джуни Ли/предоставлено Филиппом Блоком] «Здесь нужно кричать, чтобы люди обращали внимание», — говорит Блок. «Это наш неоновый рекламный щит, но сообщение находится на полу».

Внутри в бетонных полах используется всего 3 сантиметра бетона (это менее 1,25 дюйма), которые выгибаются над скелетообразным каркасом из тонких поддерживающих стальных стержней и немного напоминают поверхность вафельницы с более толстыми линиями бетона. только там, где они были рассчитаны как необходимые.

[Фото предоставлено Филиппом Блоком] Вскоре это может стать частью строительных проектов по всему миру. Исследовательская группа Блока сотрудничает с глобальной компанией по производству строительных материалов Holcim, чтобы превратить этот подход в продукт для массового рынка. Компания Holcim недавно объявила о планах сделать эту систему доступной для промышленного строительства к 2023 году, и, по оценкам, система может сократить выбросы углекислого газа бетонными полами до 80%.

[Фото предоставлено Филиппом Блоком] Уменьшение количества материала в этих плитах перекрытия может иметь далеко идущие последствия.Ожидается, что к 2060 году общая площадь зданий по всему миру удвоится, что составит дополнительные 2,4 триллиона квадратных футов. Большая часть этого роста будет сосредоточена в городах, и большинство будущих городских зданий будут средними и высотными башнями. Бетон, по словам Блока, — «единственный доступный материал в масштабах стремительной урбанизации и роста населения». Сокращение количества бетона, который будет использоваться для возведения полов в этих зданиях, может значительно снизить воздействие на окружающую среду, связанное с этим ростом.

[Фото: любезно предоставлено Филиппом Блоком] В гипотетическом 25-этажном здании, по словам Блока, сокращение количества бетона приведет к сокращению на 1200 грузовиков с бетоном, доставляемых на строительную площадку, и экономии стальной арматуры на 14 миль на каждом пол.

Плиты перекрытий, разработанные командой Блока, оптимизировались в течение многих лет, чтобы снизить требования к материалам при сохранении их прочности, но принципы, лежащие в основе дизайна, на самом деле восходят к строительству готических соборов.Методы каменного строительства, основанные на арках и прочности на сжатие камней, вырезанных и уложенных друг на друга, использовались для строительства сооружений, которые могут стоять веками. Это старая форма здания, которая находит новую актуальность в эпоху 3D-печати, и недавно была использована Блоком и дизайнерами из Zaha Hadid Architects для строительства арочного пешеходного моста в Венеции, Италия, с использованием напечатанных на 3D-принтере деталей, которые складываются на место без необходимости. необходимость любого миномета.

[Фото предоставлено Филиппом Блоком] Команда Блока применила ту же концепцию к плитам перекрытий, спроектировав их таким образом, чтобы сила поддерживающего веса распределялась по углам — местам в зданиях, где полы будут поддерживаться балками.Это уменьшило потребность во внешнем армировании бетонных плит, что позволяет изготавливать их как отдельные сборные компоненты, а не заливать их на месте поверх каркасов из арматуры.

[Фото предоставлено Филиппом Блоком] Хотя многие говорят о необходимости перехода от использования бетона в строительстве к материалам, полученным из экологически чистых материалов, таким как кросс-клееная древесина, Блок говорит, что также важно улучшать обычные строительные материалы, на которые опирается большая часть мира. на.«Устойчивое развитие должно быть сообщением не о материалах, а о том, как вы их используете», — говорит он.

Блок говорит, что новая система перекрытий уже была предложена для включения в крупный проект, который в настоящее время ищет разрешения на строительство, и он надеется увидеть ее использование в других проектах в ближайшие годы. Партнерство с Holcim и его цель по маркетингу процесса к 2023 году, вероятно, помогут. Но Блок также ищет проекты, которые хотят внедрить эту новую систему еще раньше.По его словам, чтобы произвести впечатление, нужно, чтобы этот новый тип конструкции пола начал проникать в здания по всему миру.

«Материалы доступны, система полностью спроектирована, к тому же мы уже продемонстрировали ее в одном здании», — говорит Блок. «Это не будущее. Это уже готово сегодня».

Роскошные апартаменты, Маргейт, Кент — Interior Screed Limited

Роскошные апартаменты, Маргейт, Кент
Асфальтовое покрытие Cem-Screed / Насос / Волокна / 976 м2

Компания

Interior Screed выполнила монтаж стяжки пола по этой схеме.Мы поставляем и устанавливаем предварительно приготовленные готовые стяжки в большинстве мест в Великобритании. Мы доставляем стяжки в рабочие зоны либо тачкой, насосом для стяжки пола, либо готовыми смесями по 1 тонне. Мы можем разместить наши готовые стяжки для пола в различных сложных местах, от общественных автомагистралей до служебных дворов торговых центров. Если на вашем сайте есть сложные ограничения, мы обычно можем предложить решение для преодоления этих трудностей. Мы предлагаем полный спектр готовых смесей и стяжек для строительных площадок, поставляемых нашими первоклассными партнерами по национальной цепочке поставок.Наши готовые стяжки для пола могут включать ускорители армирования полипропиленовым волокном. Все наши готовые стяжки для пола вместе с нашими установками для стяжки полов соответствуют британскому стандарту. Компания Interior Screed также поставляет и устанавливает как тепловые, так и акустические системы изоляции, а также полиэтиленовые и жидкие DPM и газовые барьеры. Уточняйте наличие мест и актуальные сроки.

ООО «Внутренняя стяжка» выполнила наливную стяжку пола по данному договору. Толщина наливных полов варьируется от 3 до 30 мм.Мы либо перекачиваем, либо смешиваем на месте. Мы также выполняем подготовку пола путем дробеструйной обработки любых существующих поверхностей плит перед нанесением связующего вещества. Мы можем сдавать проекты поэтапно или за 1 непрерывный визит. Мы также поставляем и устанавливаем ряд лучших в отрасли цементных промышленных покрытий. Мы хорошо разбираемся в материалах для стяжки пола и понимаем, что передовой технический опыт обеспечивает беспрепятственное выполнение вашего контракта на стяжку пола. Компания Interior Screed также поставляет и устанавливает как системы тепло-, так и звукоизоляции вместе с DPM и газовыми барьерами, которые обычно поставляются с нашим ассортиментом готовых стяжек и стяжек для пола, смешанных на месте.Мы выполнили работы по самовыравниванию для многих клиентов, включая конечных пользователей, таких как Lidl Supermarket и Santander Bank. Пожалуйста, спрашивайте подробности, наличие и наши текущие сроки.

www.floorscreedingcontractors.co.uk / www.interiorscreed.co.uk / Оценка: 01789 730003.

Анализ тепловых характеристик железобетонной конструкции пола с системой лучистого обогрева пола в многоквартирном доме

Использование упругих материалов в системах лучистого обогрева пола железобетона в многоквартирном доме тесно связано со снижением ударного шума пола и потери тепловой энергии.В этом исследовании изучалась теплопроводность пенополистирола (EPS), используемого в качестве упругого материала в Южной Корее, и анализировалась теплопередача железобетонной конструкции пола в зависимости от теплопроводности упругих материалов. Для измерения теплопроводности использовали 82 образца пенополистирола. Измеренная кажущаяся плотность упругих материалов из пенополистирола находилась в диапазоне от 9,5 до 63,0 кг/м 3 , а теплопроводность находилась в диапазоне от 0,030 до 0,046 Вт/(м·К).По мере увеличения плотности упругих материалов из пенополистирола коэффициент теплопроводности имеет тенденцию к пропорциональному снижению. Чтобы установить разумные требования к теплоизоляции для систем лучистого обогрева пола, необходимо определить тепловые свойства конструкции пола в соответствии с теплоизоляционными материалами. Моделирование теплопередачи было выполнено для анализа температуры поверхности, потерь тепла и теплового потока конструкции пола с системой лучистого отопления. По мере увеличения теплопроводности упругого материала EPS 1.6 раз, теплопотери увеличились на 3,4%.

1. Введение

В Корее многоквартирные дома занимают самую высокую долю в 86,4% жилых зданий. Многоквартирные дома составляют более 50% всех типов жилья, и с 1990-х годов для эффективного использования относительно небольшой площади земли (99 373  км 2 ) строятся высотные многоквартирные дома высотой более 15, а иногда и 30 этажей. Корея с высокой плотностью населения [1]. Несколько домохозяйств живут по соседству друг с другом, разделенные только стеной или полом.Поскольку домохозяйства в квартирах разделены единой железобетонной плитой, ударный звук пола и тепловые потери сверху могут легко передаваться домохозяйству, находящемуся внизу, и наружу дома. Так что есть много проблем, связанных с тепловыми характеристиками и звукоизоляцией. В частности, звук удара о пол раздражает жильцов и вызывает много жалоб в жилых домах, например, в квартирах. Энергия на подогрев помещений и воды является самым большим энергопотреблением в жилых домах.

Конструкция железобетонных полов с системой лучистого обогрева пола (ONDOL) традиционно использовалась для жилых зданий в Корее [2, 3]. Эта железобетонная (ЖБ) конструкция пола состоит из железобетонной плиты, изоляционного слоя с упругими материалами, слоя лучистого обогрева пола, теплоаккумулирующего слоя и материалов для отделки пола. Горячая вода от бойлера подается в пластиковую трубу в слое теплого пола под поверхностью пола.Горячая вода циркулирует по встроенной пластиковой трубе, нагревающей пол для обогрева помещения. Установка упругих материалов между бетонной плитой и слоем лучистого теплого пола в системе лучистого теплого пола известна как наиболее популярный метод снижения ударного шума пола и потерь тепла в многоквартирных домах в Корее. Обычно толщина упругих материалов составляет 10–20 мм.

Использование эластичных материалов в системах обогрева пола тесно связано с уменьшением ударного шума пола и потерь тепловой энергии.В Корее теплоизоляционные характеристики ограждающих конструкций просто включают толщину изоляционных материалов и свойства теплопередачи систем стен и перекрытий по регионам [4, 5]. Конструкция пола многоквартирного дома должна иметь определенные характеристики ударного шума пола (легкий ударный звук составляет 58 дБ или менее, а тяжелый ударный звук составляет 50 дБ или менее) и термическое сопротивление (1,23 м К/Вт). В предыдущем исследовании Kim et al. [1] опубликовали исследование, в котором утверждается, что по мере снижения динамической жесткости упругих материалов уровень ударного шума пола также снижается в системе обогрева пола.Была выявлена ​​корреляция между динамической жесткостью и громким ударным звуком. Чон и др. [6] измерили теплопроводность и плотность упругих материалов и изучили их корреляцию. Но не было проведено ни одного исследования, в котором пытались бы проанализировать теплопередачу железобетонной конструкции пола с системой лучистого обогрева пола как тепловое свойство упругих материалов.

Было проведено несколько исследований влияния теплопередачи и методов ее анализа в области строительной энергетики.Сонг [2] рекомендовал, чтобы материалы для отделки пола над системой подогрева пола в Корее выбирались по тепловому потоку, исходя из тепловой нагрузки и должны быть термофизиологически комфортными. Ли и др. [3] опубликовали исследование о том, что тонкие панели пола с повышенной тепловой эффективностью в системе лучистого обогрева пола обеспечивают снижение энергопотребления на 7,2% по сравнению с обычными деревянными панелями пола в многоквартирном доме. Лю и др. [7] разработали двухтеплообменную модель существующего процесса теплообмена для внутриплитного теплого пола.В исследовании Jin et al. В [8] представлен метод расчета температуры поверхности пола в системе лучистого напольного отопления/охлаждения на основе численной модели. Ларби [9] представляет регрессионные модели коэффициента теплопередачи для трех типов стен здания (перекрытие плита-на-уровне пола-стена, соединение пол-стена и соединение крыша-стена) двухмерных тепловых мостов. Теодосиу и Пападопулос [10] рекомендовали, чтобы тепловые мосты не учитывались при расчете энергопотребления зданий; фактические тепловые потери в таких зданиях до 35 % превышают первоначально рассчитанные.Сонг и др. [11] проанализировали влияние теплопередачи через тепловой мост стыка стена-плита на годовые потери тепла многоквартирными домами с помощью трехмерного имитационного моделирования нестационарного теплообмена. Кайнакли [12] провел исследование влияния различных параметров на оптимальную толщину изоляции для наружных стен с учетом экономии затрат и энергии.

В этом исследовании изучается теплопроводность упругих материалов, используемых в железобетонных конструкциях полов с системами лучистого обогрева полов в Корее, и проводится анализ теплопередачи систем полов в соответствии с теплопроводностью упругих материалов в многоквартирных домах.

2. Материалы и методы
2.1. Подготовка образцов

Эластичные материалы, используемые в настоящее время в Корее, изготавливаются из вспененного полистирола (EPS), вспененного полипропилена (EPP), уретановых рядов, сополимера этилена и винилацетата (EVA), полиэтилена (PE), стекловаты (GW), минеральная вата (МВ), экструдированный полистирол (ЭПС), экструдированные полиэфирные волокна и другие композиционные материалы [1, 5]. Упругим материалом, который использовался для измерений в этом исследовании, был пенополистирол (EPS), который широко используется в Южной Корее в качестве строительного изоляционного материала.Пенополистирол — это термопласт, который изготавливается путем сплавления мелких шариков материалов. Обычно он белого цвета и изготавливается из гранул предварительно вспененного полистирола. Это жесткая и прочная структура с закрытыми ячейками, достаточно прочная для использования во многих приложениях [13].

В этом исследовании были собраны эластичные пенополистирольные материалы, которые продавались на рынке строительных материалов Южной Кореи с 2008 по 2010 год. .В этом исследовании были изготовлены образцы для испытаний, размеры которых составляли 300 × 300 мм на плоской доске, а их толщина составляла 20 мм, 30 мм, 50 мм и 90 мм. Для каждой толщины испытывали по три образца. Им давали стабилизировать гидротермические условия при лабораторной температуре (20°С) в течение 3 дней. Все испытательные образцы были протестированы через 3 дня в этом исследовании.

Исследование под микроскопом проводилось с использованием поляризационного микроскопа для фотографирования состояния поверхности испытуемого образца.Мы наблюдали за состоянием поверхности и формой ячеек пенопласта из эластичного пенополистирола. Микроскопическое изображение типичного пенополистирола показано на рисунке 1. Как показано на этом рисунке, эластичный материал EPS имеет гладкую поверхность, однородную структуру и структуру с закрытыми порами. Эта структура с закрытыми ячейками действует как теплоизолятор.

2.2. Экспериментальное испытание

Методы измерения, применяемые для испытания теплопроводности в этом исследовании, включают Метод KS L 9016 [14] для измерения теплопроводности изолятора и ISO 8301 [15].Измерения проводились методом теплового расходомера (HFM, рис. 2(а)). Средняя температура для измерения теплопроводности составляла 20 ± 1°С. Результатом измерения значения теплопроводности было среднее значение трех образцов одинаковой толщины. Объем и вес образцов измеряли цифровым микрометром (рис. 2(б)) с разрешением 0,001 мм, а кажущуюся плотность измеряли цифровыми весами (рис. 2(в)) с разрешением 0,001 г. Кажущаяся плотность может быть определена по весу на единицу объема, если испытуемый образец включает кожицу во время производства.Во время проведения эксперимента испытательное оборудование и образцы для испытаний находятся в условиях окружающей среды при температуре 23 ± 2°C и относительной влажности 50 ± 5 %.

2.3. Численное моделирование

Конфигурация материалов конструкции пола была смоделирована на основе типичного пола [4, 16], применимого к большинству домов в Южной Корее. Типичная железобетонная конструкция пола дома состоит из четырех слоев: отделочный слой, слой обогрева, слой изоляции и слой конструкции.Нагревательный слой имеет слой накопления тепла и трубу горячей воды в виде пластиковой трубы. Для этого численного моделирования конструкциями пола были пол из ПВХ (  мм), цементный раствор (  мм), труба горячей воды, легкий бетон (  мм), упругий материал (  мм) и железобетонная плита толщиной 210  мм. Для обогрева помещения была установлена ​​труба диаметром 15 мм с узким шагом 230 мм в цементном растворе толщиной 40 мм. Геометрическая модель и конфигурация материала представлены на рис. 3. В таблице 1 показаны тепловые характеристики каждого конструкционного материала.Как показано в таблице 1, значение теплопроводности упругого материала было получено по результатам эксперимента, проведенного в данном исследовании.


9.5-63

Материал Толщина плотность Тепловая проводимость
(мм) (кг / м 3 ) (ж / (м · к) )

Настил ПВХ 2 1,500 0.19
цементный раствор 40 2000 1,40312 15 930
40 650 0,16
Устойчивый материал 20 9.5-63
Бетон 210 2240 2240 1.6
9 940 0.18


Для анализа тепловых характеристик напольных систем использовалось программное обеспечение Physibel, поскольку оно способно проводить анализ теплопередачи в установившемся режиме. Программа Physibel TRISCO предназначена для моделирования теплообмена с упором на строительную физику [17]. Данная программа позволяет рассчитывать трехмерный (3D) установившийся теплообмен на основе метода конечных разностей в объектах, описываемых прямоугольной сеткой.Таким образом, он рассчитывает распределение теплового потока и температуры в стационарных условиях с помощью сетки сетки. Эта программа позволяет проводить моделирование, полностью соответствующее стандарту EN ISO 10211-1 [18]. На Рисунке 3(b) показана имитационная модель, а на Рисунке 3(c) показан вертикальный разрез швов наружной стены и ж/б пола и материалы конструкции. Моделирование проводилось на основе модели размерностью 2,0 м (высота) × 1,2 м (ширина) × 1,0 м (глубина), которая определяет средний этаж многоквартирного дома в Корее.Трехмерное моделирование нестационарного теплообмена выполнялось с интервалом временного шага 30 минут. Параметры расчета для симуляции отображаются в таблице 2.

9

Интервал времени 30 минут
Максимальное количество число итераций 10 000
Максимальная разность температур 0.0001 ° C
Теплопоток расхождения для общего объекта 0,001%
Расхождение теплового потока для наихудшего узла 1%
Термальная проводимость устойчивого материала в полах 0,029, 0,031, 0,037, 0,046 Вт/(м·К)

Граничные условия задаются как поверхностные температуры на внешней и внутренней границах, а адиабатические условия задаются на периферии стены и пола.Материалы каждого слоя в этом исследовании однородны, а параметры свойств остаются постоянными. Температуры окружающей среды были выбраны в соответствии с фактической температурой наружного воздуха (°C) и температурой обогрева помещения (°C) в зимний сезон в Южной Корее. Температура горячей воды составляла 60°С, которая поступала в трубу горячей воды в слое обогрева половой системы. Скорость горячей воды в трубе устанавливали равной 3 л/мин. Заданная температура для обогрева помещения составляла 20°C. Все факторы внешней среды контролировались при идеальных тепловых и физиологических условиях.

3. Результаты и обсуждение
3.1. Плотность и теплопроводность упругого материала EPS

Измеренная кажущаяся плотность упругих материалов EPS находилась в диапазоне от 9,5 до 63,0 кг/м 3 , а теплопроводность варьировалась от 0,030 до 0,046 Вт/(м·K). Рисунок 4 иллюстрирует корреляцию между теплопроводностью и кажущейся плотностью. Как показано на рисунке 4, измеренная теплопроводность и плотность демонстрируют линейную корреляцию, где теплопроводность и плотность упругих материалов EPS.На этой пунктирной линии взрывчатые вещества имеют коэффициент корреляции 0,786. Результаты эксперимента показали тесную корреляцию между кажущейся плотностью и теплопроводностью. По мере увеличения плотности упругих материалов из пенополистирола теплопроводность имеет тенденцию к пропорциональному снижению. Полученная пунктирная линия имела наклон, который быстро уменьшался в сторону высокой плотности.


На основании полученных результатов установлено, что плотность является важным фактором тепловых свойств упругих материалов, которые используются в системах перекрытий жилых зданий.Для предотвращения больших потерь тепла из системы перекрытий из-за разной температуры в помещении и на улице, строительные изоляционные материалы необходимо выбирать, исходя из соотношения плотности и теплопроводности. Но при одной и той же плотности теплопроводность менялась из-за других факторов, влияющих на тепловые свойства, то есть физической структуры ячеек материалов, меняющейся в зависимости от способа изготовления, размеров и типа внутренних воздушных зазоров, лучистого тепловыделения. скорость потока и так далее.

3.2. Характеристики теплопередачи

Численное моделирование было проведено для исследования влияния и характеристик теплопередачи системы лучистого обогрева пола на основе теплопроводности эластичного материала. В методе моделирования использовалось стационарное условие модели теплового баланса, основанное на самой низкой внешней температуре окружающей среды, а значения теплопроводности упругого материала EPS были максимальным, минимальным, средним и медианным.

Таблица 3 и рисунок 5 суммируют результаты численного моделирования. Как показано в Таблице 3, на количество тепловых потерь в каждом случае влияли тепловые свойства упругого материала EPS. Поскольку теплопроводность эластичного материала EPS увеличилась в 1,6 раза, теплопотери системы теплого пола увеличились на 3,4%. На рис. 5 показано распределение температуры и характер теплового потока при самой низкой температуре наружного воздуха. Из рис. 5 видно, что потери тепла происходили из трубы теплоносителя в системе лучистого теплого пола, которая предназначалась для обогрева помещения во внешней конструкции.Потери тепла происходили в стыке ж/б пола и наружной стены. Причиной этих потерь тепла является тепловой мост железобетонной конструкции пола в многоквартирном доме. Зависимость от теплопроводности эластичного материала EPS была снижена, а теплоизоляционные характеристики пола повышены. Поскольку коэффициент теплового потока через стык стены и пола снижается по направлению к внешней стене, потери тепла уменьшаются. Понятно, что теплопроводность упругого материала железобетонной конструкции пола с системами лучистого обогрева пола в многоквартирных домах Кореи может быть важным фактором.





Теплопроводность Теплопроводность Тепловые потери Соотношение экономии
(W) (%)

Case 0.029 46.83 3
Case 0.031 47.07 47.07 29
Case 0.037 47.70 1.6 1,6
Case 0.046 48.46 0.0





в Корее. Этот код требует, чтобы железобетонная конструкция пола с системой лучистого обогрева пола имела значение тепловых характеристик меньше или равное 0,81 Вт/(м 2 ·K). Теплопроводность эластичного материала EPS в конструкции пола должна быть меньше 0.031 Вт/(м·К) как в данном исследовании. Когда теплопроводность упругого материала EPS более 0,31 Вт/(м·K) как в случае, так и в корпусе, толщина упругого материала EPS также должна быть более 20 мм. Корпус ( W/(m·K)) должен иметь толщину 24 мм, а корпус ( W/(m·K)) должен иметь толщину более 30 мм, чтобы сохранить код конструкции.

4. Выводы

Рассмотрены изменения теплопроводности репрезентативных эластичных материалов пенополистирола в зависимости от их кажущейся плотности.Из результатов получаем эмпирическую формулу, которая имеет корреляцию между теплопроводностью и плотностью. Чтобы установить разумные требования к теплоизоляции для систем лучистого обогрева пола из железобетона, необходимо выяснить свойство теплопередачи систем пола в соответствии с показателями теплоизоляции. Таким образом, моделирование теплопередачи было выполнено для анализа температуры поверхности и тепловых потерь конструкции пола с системой лучистого обогрева пола.

Эластичные материалы из пенополистирола; по мере увеличения плотности теплопроводность имеет тенденцию к снижению. Результаты эксперимента показали корреляционное выражение между теплопроводностью и плотностью, что позволило определить адекватные изоляционные материалы и их теплопроводность для строительного энергетического кодекса. При установке изоляционных материалов в стенах, полах и крышах здания для предотвращения теплопотерь и снижения шума в зданиях материалы должны использоваться с учетом не только физических свойств материалов, но и их тепловых свойств [6]. ].Исследование показало, что проводимость упругих материалов в железобетонной конструкции пола с системой лучистого обогрева пола влияет на энергосбережение.

Тепловые характеристики играют важную роль в теплопотерях здания. Относительная важность тепловых мостов возрастает в энергетическом балансе современных зданий с высокой изоляцией [19]. Результаты моделирования показали, что температуры внешней поверхности и внутренней поверхности стыковочных частей тепломостовой части и нормальной части существенно различаются в конструкции пола.Таким образом, упругие материалы на трубе горячей воды в системе лучистого обогрева пола являются важным моментом не только для снижения уровня ударного шума пола, но и для предотвращения потерь тепла на обогрев помещений.

Добавить комментарий

Ваш адрес email не будет опубликован.
